《橡胶品种及其代码.docx》由会员分享，可在线阅读，更多相关《橡胶品种及其代码.docx（8页珍藏版）》请在第壹文秘上搜索。

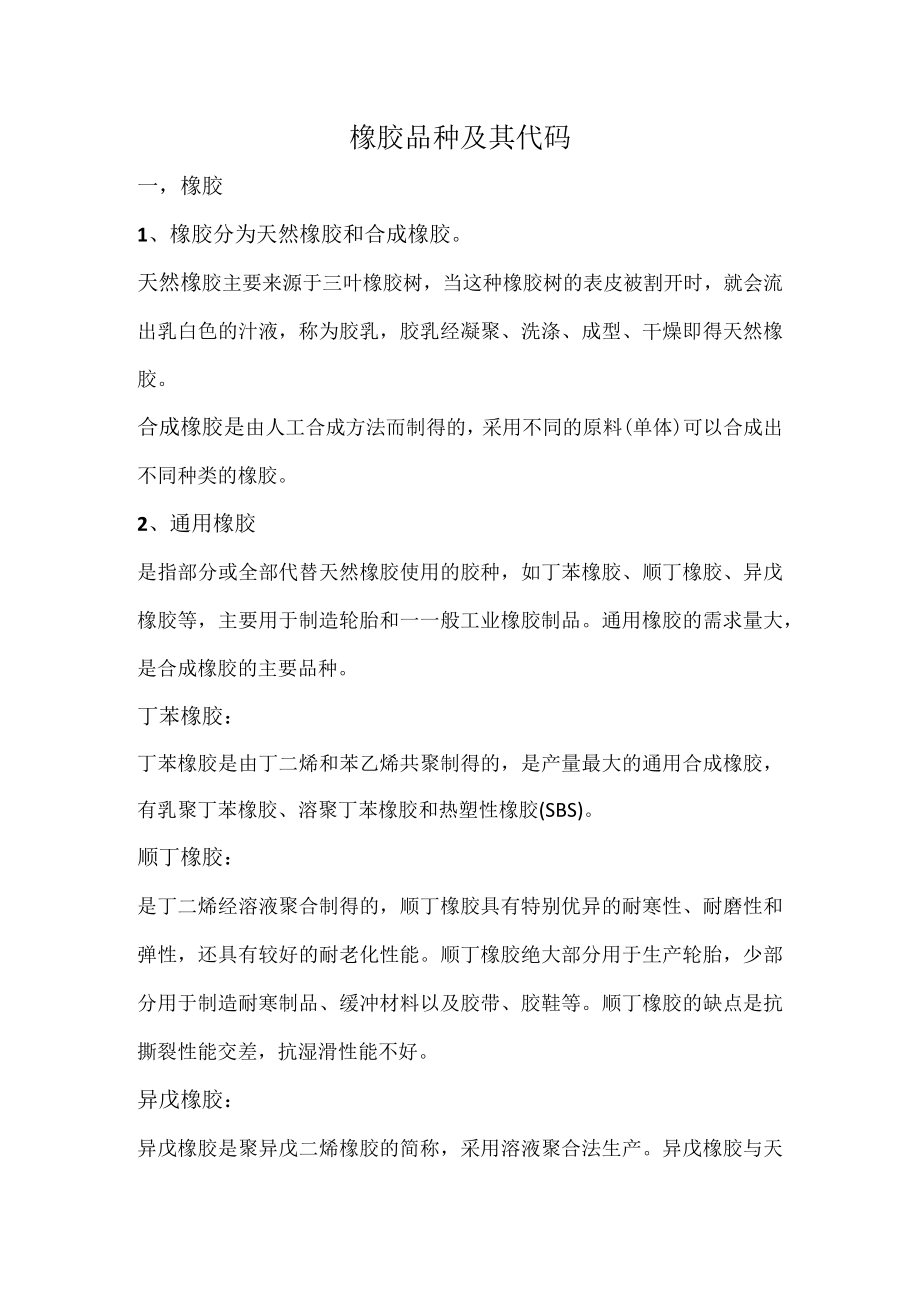

1、橡胶品种及其代码一，橡胶1、橡胶分为天然橡胶和合成橡胶。天然橡胶主要来源于三叶橡胶树，当这种橡胶树的表皮被割开时，就会流出乳白色的汁液，称为胶乳，胶乳经凝聚、洗涤、成型、干燥即得天然橡胶。合成橡胶是由人工合成方法而制得的，采用不同的原料(单体)可以合成出不同种类的橡胶。2、通用橡胶是指部分或全部代替天然橡胶使用的胶种，如丁苯橡胶、顺丁橡胶、异戊橡胶等，主要用于制造轮胎和一一般工业橡胶制品。通用橡胶的需求量大，是合成橡胶的主要品种。丁苯橡胶：丁苯橡胶是由丁二烯和苯乙烯共聚制得的，是产量最大的通用合成橡胶，有乳聚丁苯橡胶、溶聚丁苯橡胶和热塑性橡胶(SBS)。顺丁橡胶：是丁二烯经溶液聚合制得的，顺丁

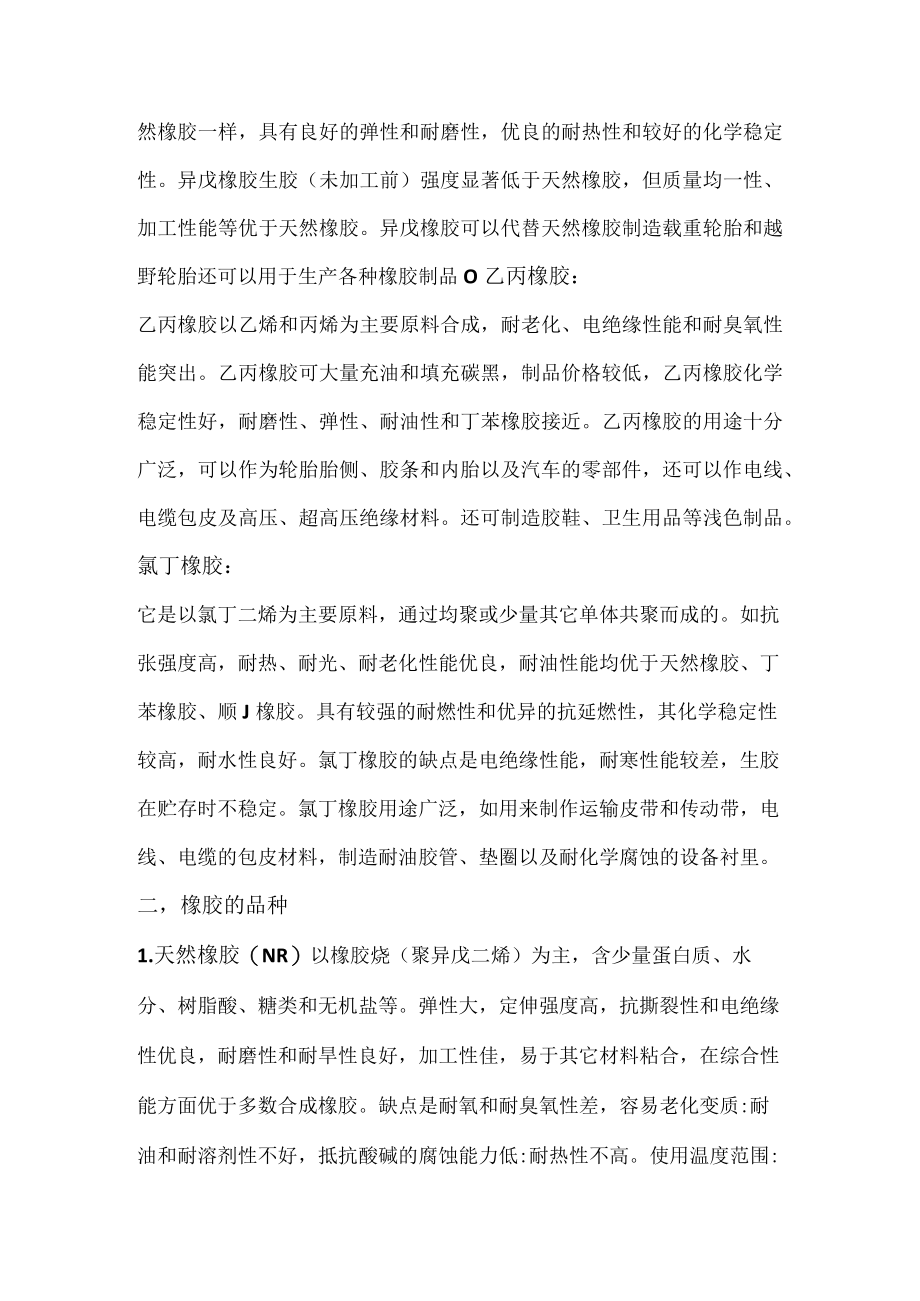

2、橡胶具有特别优异的耐寒性、耐磨性和弹性，还具有较好的耐老化性能。顺丁橡胶绝大部分用于生产轮胎，少部分用于制造耐寒制品、缓冲材料以及胶带、胶鞋等。顺丁橡胶的缺点是抗撕裂性能交差，抗湿滑性能不好。异戊橡胶：异戊橡胶是聚异戊二烯橡胶的简称，采用溶液聚合法生产。异戊橡胶与天然橡胶一样，具有良好的弹性和耐磨性，优良的耐热性和较好的化学稳定性。异戊橡胶生胶（未加工前）强度显著低于天然橡胶，但质量均一性、加工性能等优于天然橡胶。异戊橡胶可以代替天然橡胶制造载重轮胎和越野轮胎还可以用于生产各种橡胶制品O乙丙橡胶：乙丙橡胶以乙烯和丙烯为主要原料合成，耐老化、电绝缘性能和耐臭氧性能突出。乙丙橡胶可大量充油和填充碳
3、黑，制品价格较低，乙丙橡胶化学稳定性好，耐磨性、弹性、耐油性和丁苯橡胶接近。乙丙橡胶的用途十分广泛，可以作为轮胎胎侧、胶条和内胎以及汽车的零部件，还可以作电线、电缆包皮及高压、超高压绝缘材料。还可制造胶鞋、卫生用品等浅色制品。氯丁橡胶：它是以氯丁二烯为主要原料，通过均聚或少量其它单体共聚而成的。如抗张强度高，耐热、耐光、耐老化性能优良，耐油性能均优于天然橡胶、丁苯橡胶、顺J橡胶。具有较强的耐燃性和优异的抗延燃性，其化学稳定性较高，耐水性良好。氯丁橡胶的缺点是电绝缘性能，耐寒性能较差，生胶在贮存时不稳定。氯丁橡胶用途广泛，如用来制作运输皮带和传动带，电线、电缆的包皮材料，制造耐油胶管、垫圈以及耐

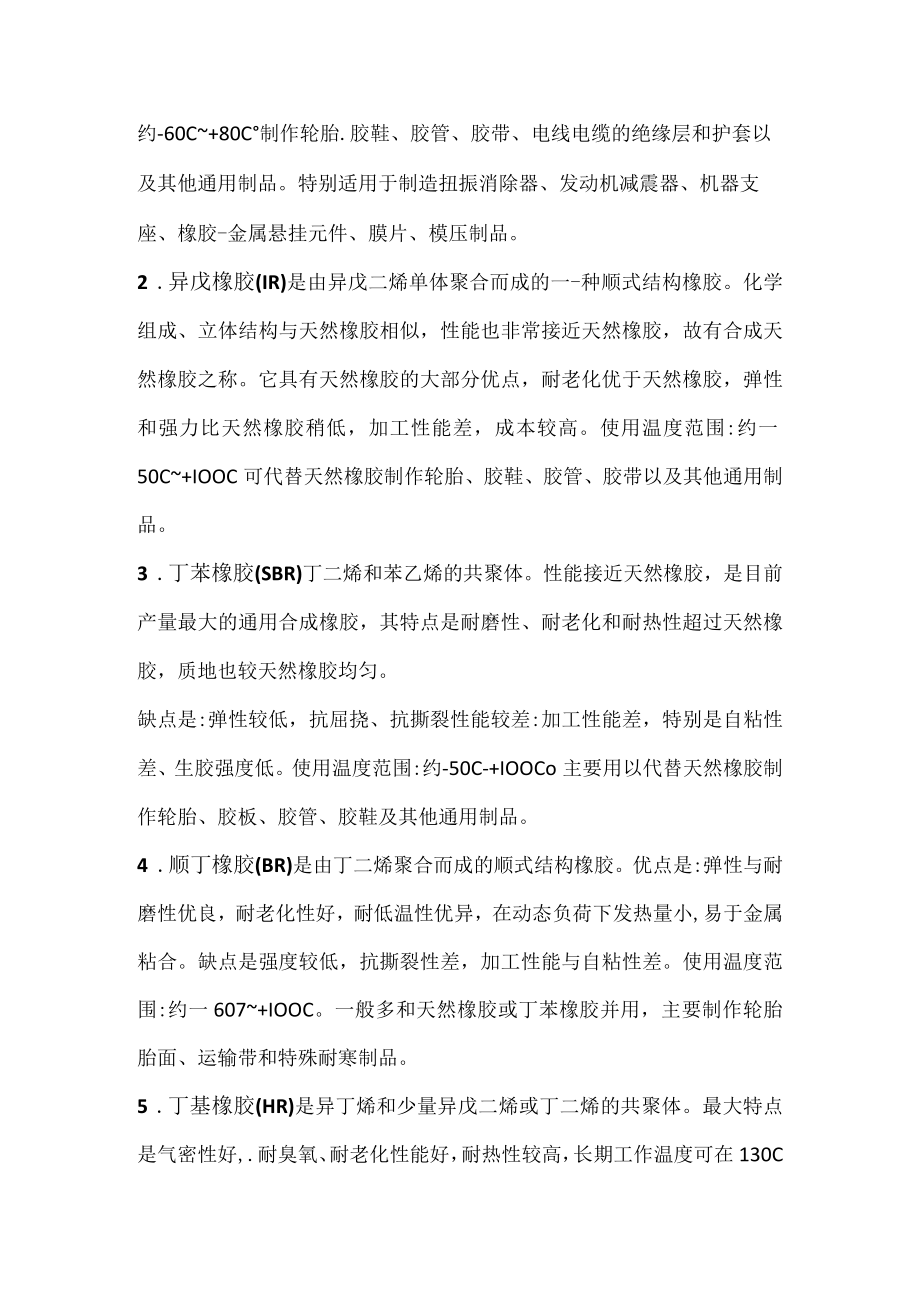

4、化学腐蚀的设备衬里。二，橡胶的品种1.天然橡胶（NR）以橡胶烧（聚异戊二烯）为主，含少量蛋白质、水分、树脂酸、糖类和无机盐等。弹性大，定伸强度高，抗撕裂性和电绝缘性优良，耐磨性和耐旱性良好，加工性佳，易于其它材料粘合，在综合性能方面优于多数合成橡胶。缺点是耐氧和耐臭氧性差，容易老化变质:耐油和耐溶剂性不好，抵抗酸碱的腐蚀能力低:耐热性不高。使用温度范围:约-60C+80C制作轮胎.胶鞋、胶管、胶带、电线电缆的绝缘层和护套以及其他通用制品。特别适用于制造扭振消除器、发动机减震器、机器支座、橡胶-金属悬挂元件、膜片、模压制品。2 .异戊橡胶(IR)是由异戊二烯单体聚合而成的一-种顺式结构橡胶。化学
5、组成、立体结构与天然橡胶相似，性能也非常接近天然橡胶，故有合成天然橡胶之称。它具有天然橡胶的大部分优点，耐老化优于天然橡胶，弹性和强力比天然橡胶稍低，加工性能差，成本较高。使用温度范围:约一50C+IOOC可代替天然橡胶制作轮胎、胶鞋、胶管、胶带以及其他通用制品。3 .丁苯橡胶(SBR)丁二烯和苯乙烯的共聚体。性能接近天然橡胶，是目前产量最大的通用合成橡胶，其特点是耐磨性、耐老化和耐热性超过天然橡胶，质地也较天然橡胶均匀。缺点是:弹性较低，抗屈挠、抗撕裂性能较差:加工性能差，特别是自粘性差、生胶强度低。使用温度范围:约-50C-+IOOCo主要用以代替天然橡胶制作轮胎、胶板、胶管、胶鞋及其他通
6、用制品。4 .顺丁橡胶(BR)是由丁二烯聚合而成的顺式结构橡胶。优点是:弹性与耐磨性优良，耐老化性好，耐低温性优异，在动态负荷下发热量小,易于金属粘合。缺点是强度较低，抗撕裂性差，加工性能与自粘性差。使用温度范围:约一607+IOOC。一般多和天然橡胶或丁苯橡胶并用，主要制作轮胎胎面、运输带和特殊耐寒制品。5 .丁基橡胶(HR)是异丁烯和少量异戊二烯或丁二烯的共聚体。最大特点是气密性好,.耐臭氧、耐老化性能好，耐热性较高，长期工作温度可在130C下:能耐无机强酸(如硫酸、硝酸等)和一般有机溶剂，吸振和阻尼特性良好，电绝缘性也非常好。缺点是弹性差，.加工性能差,硫化速度慢,粘着性和耐油性差。使用
7、温度范围:约一40t+120C0主要用作内胎、水胎、气球、电线电缆绝缘层、化工设备衬里及防震制品、耐热运输带、耐热老化的胶布制品。6 .乙丙橡胶(EPMEPDM)乙烯和丙烯的共聚体，-般分为二元乙丙橡胶和三元乙丙橡胶。特点是抗臭氧、耐紫外线、耐天候性和耐老化性优异，居通用橡胶之首。电绝缘性、耐化学性、冲击弹性很好，耐酸碱，比重小，可进行高填充配合。耐热可达150oC,耐极性溶剂一酮、酯等，但不耐脂肪煌和芳香烧，其他物理机械性能略次于天然橡胶而优于丁苯橡胶。缺点是自粘性和互粘性很差，不易粘合。使用温度范围哟-50C+150oCo主要用作化工设备衬里、电线电缆包皮、蒸汽胶管、耐热运输带、汽车用橡胶
8、制品及其他工业制品。7 .氯丁橡胶(CR)是由氯丁二烯做单体乳液聚合而成的聚合体。这种橡胶分子中含有氯原子，所以与其他通用橡胶相比:它具有优良的抗氧、抗臭氧性，不易燃，着火后能自熄、，耐油、耐溶剂、耐酸碱以及耐老化、气密性好等优点:其物理机械性能也比天然橡胶好，故可用作通用橡胶，也可用作特种橡胶。主要缺点是耐寒性较差，比重较大、相对成本高，电绝缘性不好，加工时易粘滚、易焦烧及易粘模。此外,生胶稳定性差，不易保存。使用温度范围:约-45t+100C0主要用于制造要求抗臭氧、耐老化性高的电缆护套及各种防护套、保护罩;耐油、耐化学腐蚀的胶管、胶带和化工衬里;耐燃的地下采矿用橡胶制品，以及各种模压制品
9、、密封圈、垫、粘结剂等。8 .丁晴橡胶(NBR)丁二烯和丙烯睛的共聚体。特点是耐汽油和脂肪燃油类的性能特别好，仅次于聚硫橡胶、丙烯酸酯和氟橡胶，而优于其他通用橡胶。耐热性好，气密性、耐磨及耐水性等均较好，粘结力强。缺点是耐寒及耐臭氧性较差，强力及弹性较低，耐酸性差，电绝缘性不好，耐极性溶剂性能也较差。使用温度范围:约一30C-100Co主要用于制造各种耐油制品，如胶管、密封制品等。9 .氢化丁晴橡胶(HNBR)丁二烯和丙烯晴的共聚体。它是通过全部或部分氢化NBR的丁二烯中的双键而得到的。其特点是机械强度和耐磨性高，用过氧化物交联时耐热性比NBR好，其他性能与丁晴橡胶一样。缺点是价格较高。使用温
10、度范围:约-30。C+150Co主要用于耐油、耐高温的密封制品。10 .聚氨酯橡胶(AUEU)有聚酯(或聚酸)与二异氟酸酯类化合物聚合而成的弹性体。其特点是耐磨性好，在各种橡胶中是最好的;强度高、弹性好、耐油性优良。耐臭氧、耐老化、气密性等也优异。缺点是耐温性能较差，耐水和耐碱性差，耐芳香煌、氯化燃及酮、酯、醇类等溶剂性较差。使用温度范围:约一30。C+80C0制作轮胎紧挨由零件、垫圈、防震制品，以及耐磨、高强度和耐油的橡胶制品。11 .氯磺化聚乙烯橡胶(CSM)它是聚乙烯经氯化和磺化处理后，所得到具有弹性的聚合物。耐臭氧紧挨老化优良，耐候性优于其它橡胶。阻燃、耐热、耐溶剂性及耐大多数化学药品
11、和耐酸碱性能较好。电绝缘性尚可，耐磨性与丁苯橡胶相似。缺点是抗撕裂性能差，加工性能不好。使用温度范围:约20C+120Co可用作臭氧发生器上的密封材料，制造耐油密封件、电线电缆包皮以及耐油橡胶制品和化工衬里。12 ,氯化聚乙烯橡胶(CM或CPE)是聚乙烯通过氯取代反应制成的具有弹性的聚合物。性能与氯磺化聚乙烯橡胶接近，其特点是流动性好，容易加工;有优良的耐天候性、耐臭氧性和耐电晕性，耐热、耐酸碱、耐油性良好。缺点是弹性差、压缩变形较大，电绝缘性较低。使用温度范围:约一20。C-+120Co电线电缆护套、胶管、胶带、胶辐化工衬里等。13 .丙烯酸酯橡胶(ACMAEM)它是丙烯酸乙酯或丙烯酸丁酯的
12、聚合物。其特点是兼有良好的耐热、耐油性能，在含有硫、磷、氯添加剂的润滑油中性能稳定。同时耐老化、耐氧和臭氧、耐紫外线、气密性优良。缺点是耐寒性差，不耐水，不耐蒸汽及有机和无机酸、碱。在甲醇、乙二醇、酮酯等水溶性溶液内膨胀严重。同时弹性和耐磨性差,电绝缘性差，加工性能较差。使用温度范围:约-25C+180C可用于制造耐油、耐热、耐老化的制品，如密封件、胶管、化工衬里等。14 .氯酸橡胶(COECO)由环氧氯丙烷均聚或由环氧氯丙烷与环氧Z烷共聚而成的聚合物。特点是耐脂肪煌及氯化烧溶剂、耐碱、耐水、耐老化性能极好，耐臭氧性、耐候性紧挨热性、气密性高。缺点是强力较低、弹性较差、电绝缘性不良。使用温度范
13、围:约一40。C-140oCo可用作胶管、密封件、薄膜和容器衬里、油箱、胶转，制造油封、水封等。15 .硅橡胶（Q）为主链含有硅、氧原子的特种橡胶，其中起主要作用的是硅元素。其主要特点是既耐高温（最高300oC）又耐低温（最低一100C）,是目前最好托艾寒、耐高温橡胶;同时电绝缘性优良，对热氧化和臭氧的稳定性很高，化学惰性大。缺点是机械强度较低，耐油、耐溶剂和耐酸碱性差，较难硫化，价格较贵。使用温度:一60oC-+200Co主要用于制作耐高低温制品（胶管、密封件等）、耐高温电线电缆绝缘层，由于其无毒无味，还用于食品及医疗工业。16 .氟橡胶（FPM）是由含氟单体共聚而成的有机弹性体。其特点耐温
14、高可达300C耐酸碱，耐油性是耐油橡胶中最好的，抗辐射、耐高真空性能好;电绝缘性、机械性能、耐化学腐蚀性、耐臭氧、耐大气老化性均优良。缺点是加工性差，价格昂贵耐寒性差，弹性透气性较低。使用温度范围：-20。C-+200Co主要用于国防工业制造飞机、火箭上的耐真空、耐高温、耐化学腐蚀的密封材料、胶管或其他零件及汽车工业。三、橡胶种类代号：NR:天然橡胶Natuta1.RubberIR:异戊橡胶Po1.yisopreneSBR：T苯胶Styrenebutadienecopo1.ymeBR:顺丁橡胶Po1.ybutadieneHR：丁基橡胶Buty1.RubberEPDM:乙丙胶Ethy1.enepropy1.eneRubberCR:氯丁胶Po1.ych1.oropreneNBR:丁睛胶Nitr1.eRubberHNBR:氢化丁睛胶HydrogenateNitri1.ePU:聚氨酯胶UrethaneRubberCSM:氯磺化聚乙烯胶Hypa1.onPo1.yethy1.eneACM:丙烯酸酯橡胶Po1.yacry1.ateRubberECO:氯酯橡胶Epich1.orohydrinSI:硅橡胶Si1.iconeRubberF1.S:氟素硅胶F1.uorinatedSi1.iconeRubberFPM:氟素橡胶F1.uoroCarbonRubber
