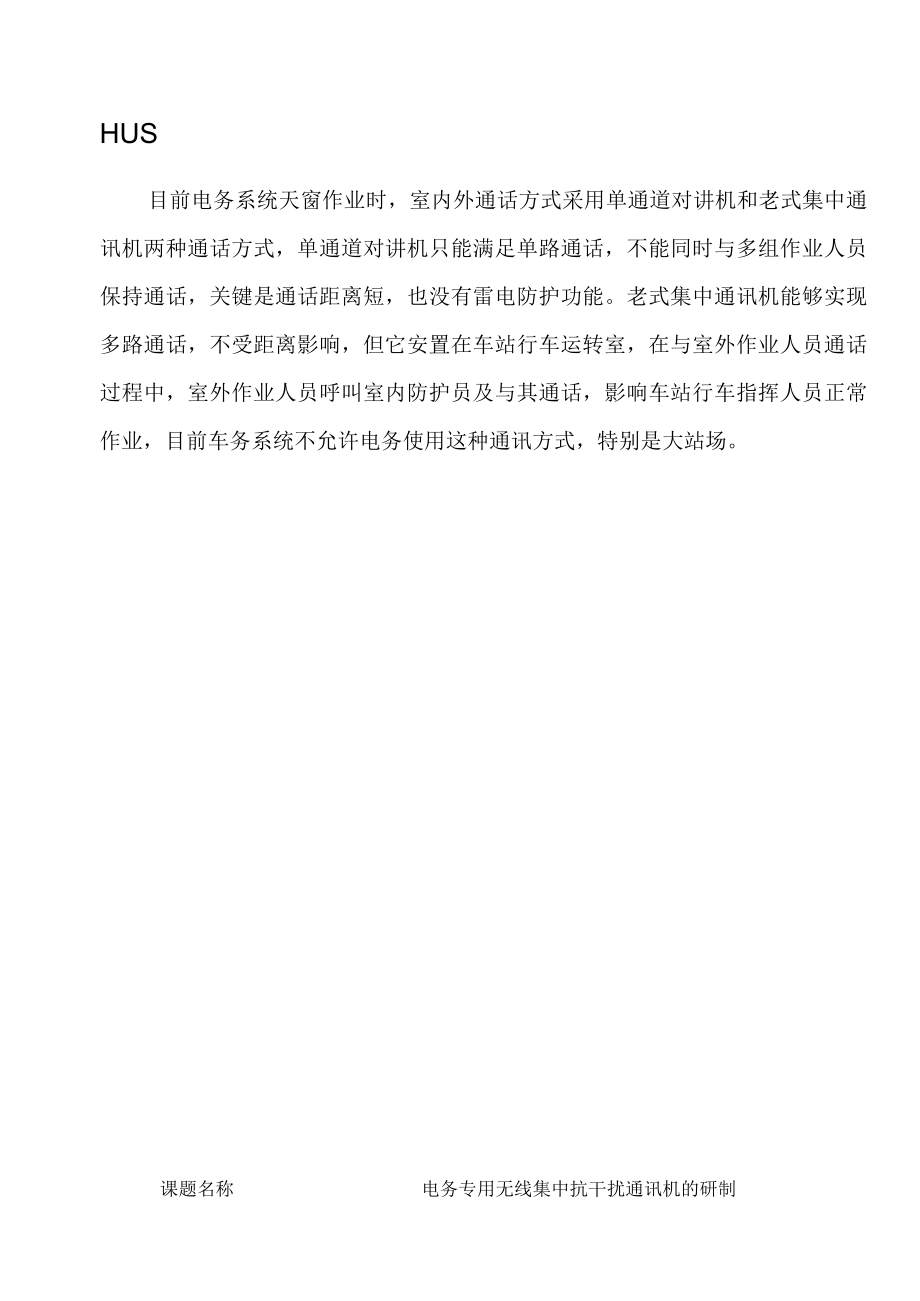

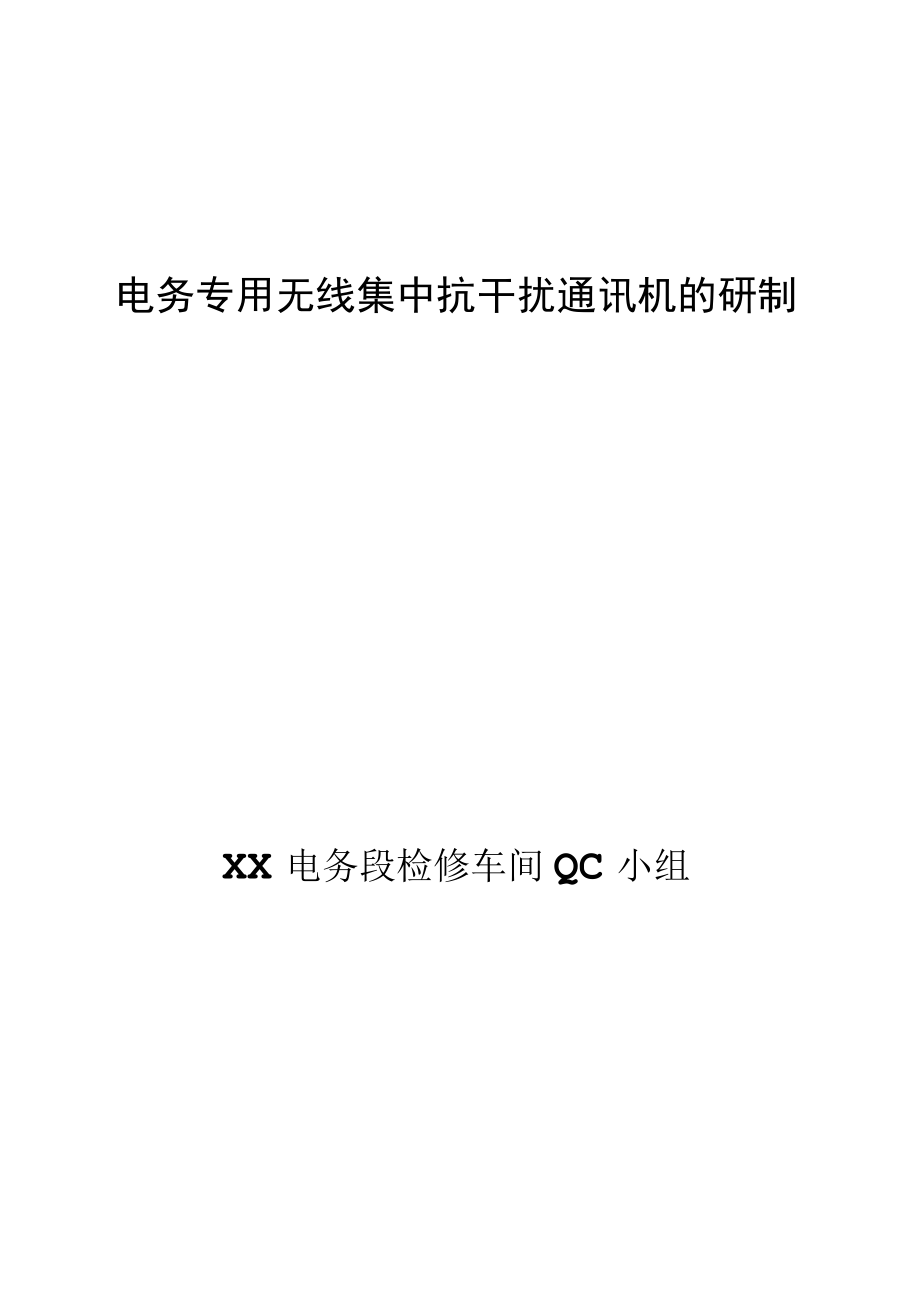

1、电务专用无线集中抗干扰通讯机的研制XX电务段检修车间QC小组HUS目前电务系统天窗作业时，室内外通话方式采用单通道对讲机和老式集中通讯机两种通话方式，单通道对讲机只能满足单路通话，不能同时与多组作业人员保持通话，关键是通话距离短，也没有雷电防护功能。老式集中通讯机能够实现多路通话，不受距离影响，但它安置在车站行车运转室，在与室外作业人员通话过程中，室外作业人员呼叫室内防护员及与其通话，影响车站行车指挥人员正常作业，目前车务系统不允许电务使用这种通讯方式，特别是大站场。课题名称电务专用无线集中抗干扰通讯机的研制注册时间2016年1月课题类型创新型接受QC教育课时48小时注册编号活动时间2016年

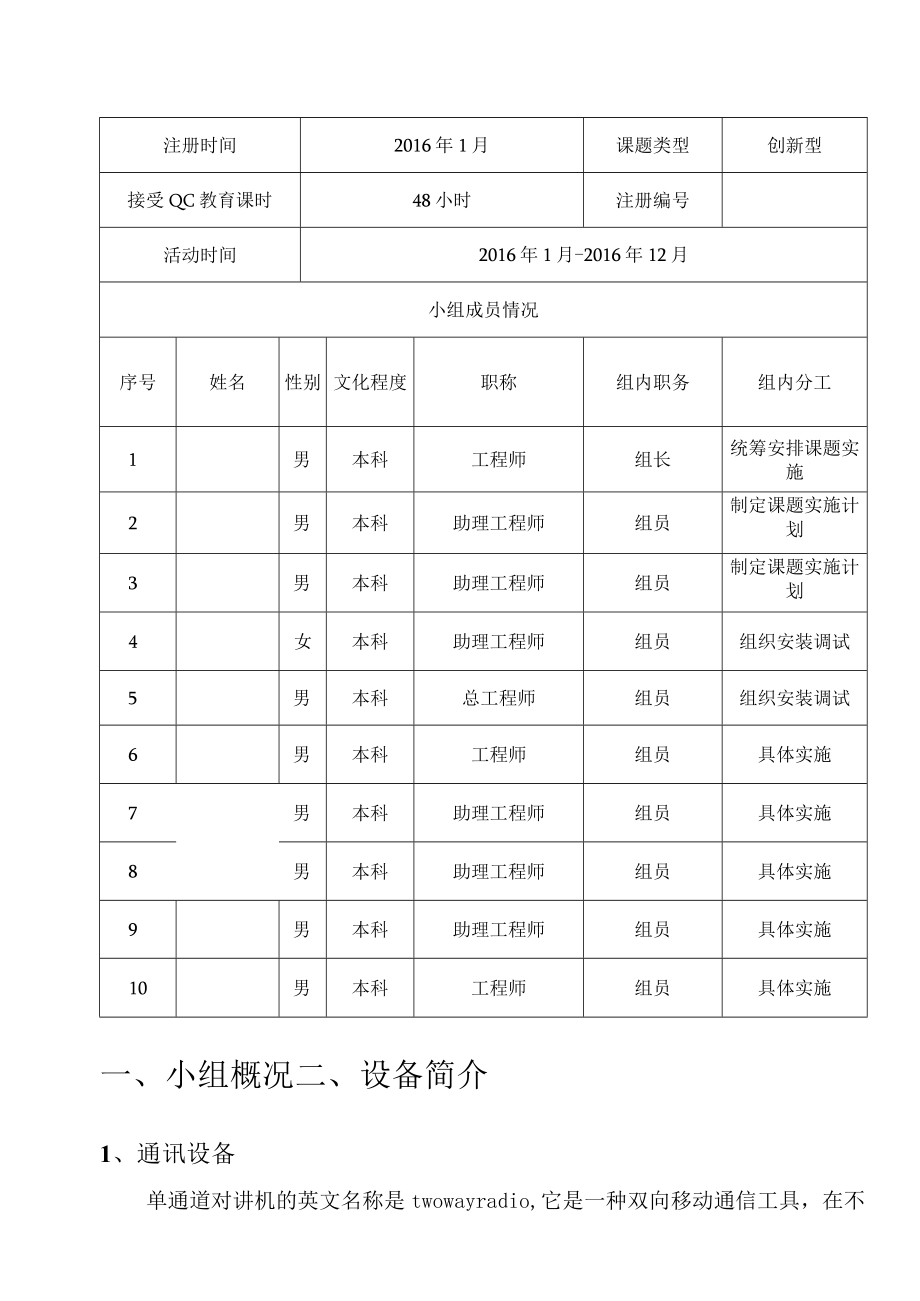

2、1月-2016年12月小组成员情况序号姓名性别文化程度职称组内职务组内分工1男本科工程师组长统筹安排课题实施2男本科助理工程师组员制定课题实施计划3男本科助理工程师组员制定课题实施计划4女本科助理工程师组员组织安装调试5男本科总工程师组员组织安装调试6男本科工程师组员具体实施7男本科助理工程师组员具体实施8男本科助理工程师组员具体实施9男本科助理工程师组员具体实施10男本科工程师组员具体实施一、小组概况二、设备简介1、通讯设备单通道对讲机的英文名称是twowayradio,它是一种双向移动通信工具，在不需要任何网络支持的情况下，就可以通话，没有话费产生,适用于相对固定且频繁通话的场合。KD-2
3、B型集中通讯机是四通道并用，具有远程、双工扩音通话，高抗干扰、防雷、防高压电入侵的特点。车站施工、维护联络通话适用。具有很强的抗干扰能力，电力牵引区段，或干扰音很大的场合适用，效果明显。具有交直流转换功能，交流：220V、直流：24V音量大、通话距离长的特点。2、设备使用现状集中通讯机电话线长度有限，室内联络员在配合室外现场作业人员操纵道岔时，必须放下电话，走到控制台前，这就使实时防护出现了空挡，存在着安全隐患。三、选题理由理由一：汲取教训由于联系设备的使用不当造成人身设备故障发生的案例如下：略理由二：单通道对讲机安全性低电务作业防护人员伤亡事故中多使用单通道对讲机完成室内外通话，这种通话方式
4、只能满足单路通话，室内防护员与室外联系时，不能同时与多组作业人员保持通话；且受距离限制，超出通话范围内会造成通话质量模糊甚至中断，特别是在区间作业时；更没有雷电防护功能，在雷电高发期存在人身安全隐患。理由三：车务系统不允许原有的腾王牌KD-2B型远程扩音对讲电话机能够实现多路通话，不受距离影响，但它需安置在车站行车运转室，在与室外作业人员通话过程中，室外环境的各种杂音会通过对讲电话机传入室内，且因室内通话人与行车指挥人员距离近，严重影响车站行车指挥人员正常作业，目前车务系统不允许电务使用这种通讯方式，特别是大战场。四、设定目标1、课题研究目标消除室外作业人员与室内防护员通话时对车站行车指挥人员
5、的干扰；不再受通话距离的限制，信号不会中断；能够实现与室外多组作业人员同时保持通话；具有高抗干扰、防雷、防高压电入侵等优点。2、目标分析小组成员拟在原有KD-2B型集中通讯机功能的基础上对内部结构、通话方式加以改进，以消除了室外作业人员呼叫室内防护员及与其通话对车站（特别是大站场）行车指挥人员的干扰，达到改进后的集中通讯机不受通话距离限制、具有高抗干扰、防雷、防高压电入侵、列车到达提醒，实现多路通话等优点，特别适合于电力牵引区段或干扰音很大的站场使用。100%80%60%40%20%干扰性通话距离安全性五、活动计划本次QC小组活动从2016年1月开始到2017年1月结束。详情见如下活动计划表:
6、计划觌过程201阵2017年六、提出方案集中小组所有成员，利用“头脑风暴法”针对研制什么类型的通讯机提出了各种方案，并用亲和图归纳整理。亲和图如下图所示:ryiM肝脚JBI0朝帏雕有楹哪副次库站的的干扰室内鹏雕有确购通话质量高瓯PDCA室内腐斯破瓦要福7通讯音赈量会有脆帆延胎铲i就肝此强性高,然后根据亲和图确定了三种方案，并且分别对这三种方案进行了优缺点分析如下:,优点:改造简单、便捷、成本低，减少了对车站值班人员的干扰方案一有线耳麦型缺点:对室内联络员有行动距离的限制，长时间戴着耳麦会有不适感/优点:对室内联络人员没有行动距离的限制,设备轻巧无负担方案二蓝牙耳塞型缺点：通讯质量会有影响，存在
7、语音延时，会造成间断防护优点：通话质量高，抗干扰性强，对室内联络/员没有行动距离的限制方案三无线集中型缺点：对比前两种方案改造略微复杂因此通过以上三种方案的优缺点分析我们提出研制无线集中抗干扰通讯机。七、制定对策根据“5W1.H”原则制定了对策计划表如下:方案目标tin地点负责人完成时间研制无线集中抗干扰通讯机确定方案设计电路图电路准确无误采用CAD及MSh制图软件制作结构图及效果图办公室张航2016.3购买各部零件购买电容、二极管、电源开关以及耳爰等改造所需的对耕总机都可在原来旧的设备上进行更改检修车间库房王彦廷2016.4进行组装及内部配线各部端子连按正琬按照图辘各部件组装,谶检修轲库房王
8、钮2016.5进行模拟谶实现多通道通信，通话质量高，没有延时在现场进行模拟谶包东车间m2016.6八、对策实施制定对策后，小组成员按照对策表的分工进行对策实施。实施一：设计电路图研究设计出电路图，确认各部件位置及电流走向。实施二:试验电路的可行性为增大通话音量减小失真度，小组成员决定在发送端串联一台BD-5型变压器，用来提高发送端的功率。接下来我们发现增大功率解决了声音小的同时也增大了通话中杂音的干扰，所以我们在改进的电路中串联了几组电容实现滤波，经分析要使它们正常工作电压需控制在2.7V左右。接下来为使发送器与接收器能够同步工作，我们需要在发送端增加一个延时电路，把延时时间控制在45S左右。
9、最后小组成员为了更加完善电路，增加了切换开关，用于切换无线与原版模式。实施三：购买各部零件根据电路图所需的各部零件，列表进行购买序号12345678910名称KD-2B型扩音对讲电话总机（带电话手柄）微型继电器电解电容管三极管BD-5型变压器流块整桥对讲麦金属膜电阻绝缘板单位台个块个个台个台袋张数量1240102024452实施四：进行组装无线通讯机实施五：进行测试试验小组成员先在室内进行了通话质量试验，试验良好，接着在包东信号运转室进行试验，室内联络员可以直接坐在控制台前操作便可以接收到信号。九、效果检查将改进后的集中对讲电话机放在包东站使用一周后，经现场使用人反映，未发生任何不良状况，改进
10、后的集中对讲电话机具有明显优势：能够实现与室外多组作业人员保持通话，且不再受通话距离的限制，消除了外界环境的各种杂音对车站行车指挥人员的干扰，总之，改进后的集中通讯机具有高抗干扰、防雷、防高压电入侵、不受通话距离限制、能实现多路通话等优点，特别适合于电力牵引区段或干扰音很大的站场使用，已申请在沿线各站推广使用。从柱状图我们可以清晰地看到，经过QC小组活动，所有改造过后的指标都达到了预期的目标，本次QC小组活动很成功。从经济效益分析，能够大大降低成本，目前使用的对讲机市场价格都比较昂贵，而且每个站场都至少要配备6台对讲机，损坏的概率极高而一台集中通讯机主机的成本价远低于6台对讲机的总价，不再需要
11、移动，因人为损毁的几率极小。因此，能够极大的降低运输成本。十、巩固措施我们将无线集中抗干扰通讯机的设备说明及使用方法制作成作业指导书下发到各车间，在全段进行了推广使用。无线集中抗干扰通讯机的设备说明名称电务专用无线集中抗干扰通讯机理论通讯距离30(KM)类别手持、可移动频率范围410KHZ（符合国家标准并与车站专用频道相差甚远）类别专业级射频输出功率1.5(W)W工作电压220(V)V监听功能有卜一、总结与下步计划通过本次QC活动，小组全体成员在创新意识、力等方面都得到了提升与锻炼，并进行了自我评价, 动前后自我评价表和自我评价雷达图。活动前一活动后 创磬意识改团队精神、个人能 小组汇总制作了活）团队精神个人能力参与惫识自我评估项目活动前活动后创新意识U35团队精神H3524惨与意识;f25改进意识24接下来我们小组将致力于研究如何减少继电器的故障率以及提高继电器检修速率的课题。
