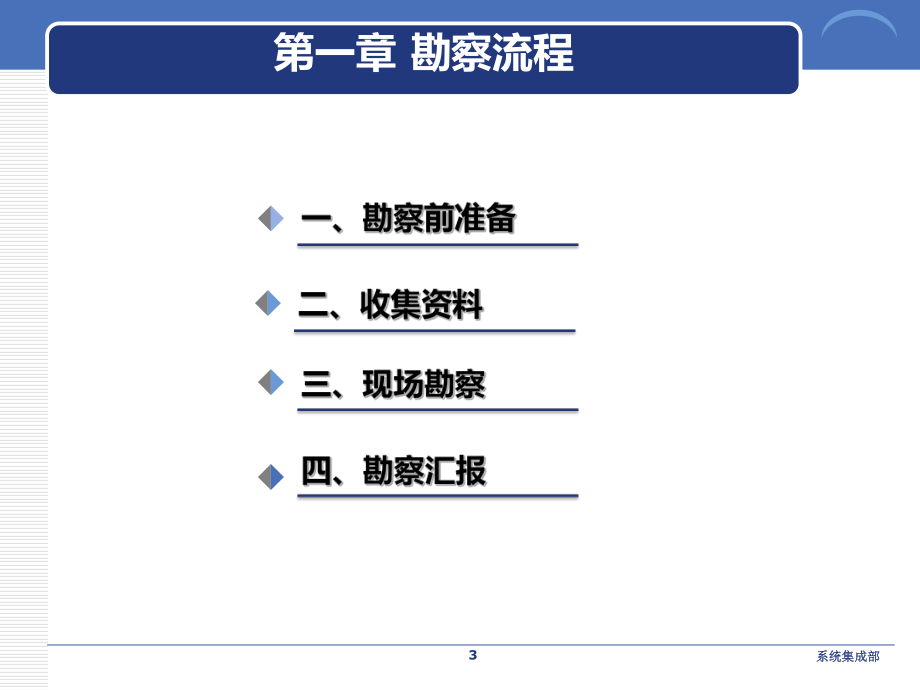

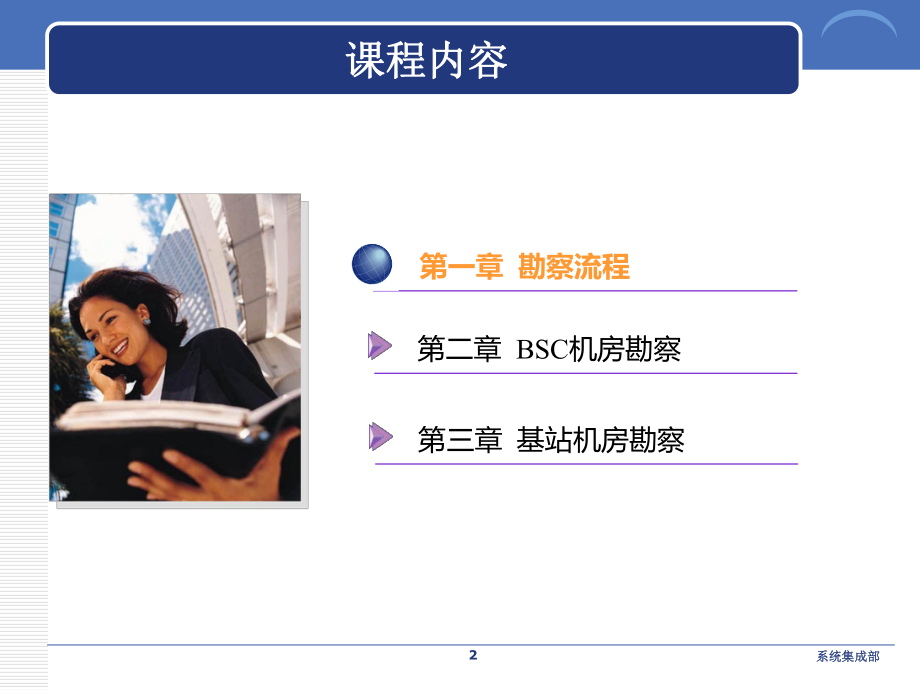

1、质量上精益求精质量上精益求精 管理上一丝不苟管理上一丝不苟创精品设计 做技术先锋课程内容课程内容第一章 勘察流程第二章 BSC机房勘察2系统集成部系统集成部第三章 基站机房勘察第一章 勘察流程3系统集成部系统集成部一、勘察前准备4系统集成部系统集成部勘察前准备学习有关规范、规定、体制，参阅基站机房标准。 1）前期工程一阶段设计、本期工程可行性研究、规划、业务统计资料(有需要的携带) ；2）地图及其他(有需要的携带)；3）收集勘察工具及所需物品（勘察草图模板、勘察计划书；GPS、测距仪、数码相机、指北针；新建及扩容规模资料；U盘，如有需要，需带便携电脑；相关扩容基站图纸。）拟定勘察计划书：设计人

2、员在接受设计任务之后，首先应研究设计任务书的要求与本阶段设计内容的要求，确定设计指导思想和设计原则，拟定勘察计划书。二、收集资料5系统集成部系统集成部 设计人员在当地与分公司网络建设和运维部门核实工程规模，收集现网运行情况。（由设计人员收集，只查勘基站机房的无需收集）现网运行情况调查内容：交换（调查深度：熟悉）交换机设置情况：MSC数量、容量、生产厂商、负荷、端口数等相关参数；交换机设置及发展：当地移动公司对交换设置、运行及未来的发展情况的意见；要求：对交换情况的查勘应当认真细致，对本期工程交换的扩容情况应详细了解，当地移动公司的扩容意见及对未来发展情况的意见要重点注意。二、收集资料6系统集成

3、部系统集成部现网运行情况调查内容：无线（调查深度：熟悉）（由设计人员收集，只查勘基站机房的无需收集） 基站数、载频数、信道数（均按小区统计）移动用户数调查（含近几年移动用户数、现网用户数和到本期工程服务期限的预测用户数）联通、电信等其它运营商业务发展（用户数、市场占有率）及网络运行情况等话务量（日、晚及基站忙时，最好取七天话务中最忙三天的平均值）网络运行指标中继路由工程准备期间需要解决的问题分公司对前期网络规划建设及前期一阶段设计的意见三、现场勘察7系统集成部系统集成部详见第二章：BSC机房勘察第三章：基站机房勘察四、勘察汇报8系统集成部系统集成部设计人员在完成分公司查勘任务后，需编写一份书面

4、查勘汇报材料，以会议形式正式向分公司汇报查勘收集的资料，说明存在的问题，收集分公司对查勘汇报的意见，并与分公司讨论协商解决，无法当时解决的问题带回设计室讨论。课程内容课程内容第一章 勘察流程第二章 BSC机房勘察9系统集成部系统集成部第三章 基站机房勘察第二章 BSC机房勘察10系统集成部系统集成部 BSC挂接关系及路由核查：BSC挂接的基站数、载频数、设计承载话务量及分担的话务量是否合理，各BSC分布是否合理，传输路由是否合理（记录分公司意见），各交换机下所挂接BSC数量及负荷是否达到或超过警戒值，各BSC所挂接基站数、载频数及当前话务量是否达到或超过警戒值。并考虑本期新增BSC的建设方案。

5、 机房平面图的绘制：机房平面、机房内设备、走线架、槽道、管道、孔洞的尺寸及位置，电力、传输机房设备位置、走线方式及路由长度，有无存在问题或隐患。 各种电缆的绘制：如用户电缆、中继电缆、终端电缆、网线、电源电缆、光纤等各种电缆的布放路由的具体走线路由和方式。 配线架的绘制：绘制总配线架、数字配线架和光配线架的端子图。 预留：设备排列要考虑到维护方便、节约缆线及便于扩建发展等因素。机房布局要考虑有足够的维护区域，考虑各类终端的位置、告警箱的位置。 拍照：机房内情况需拍照存档。 确认：查勘情况双方（市州移动公司和查勘人员）签字确认。 一、BSC机房勘察内容：第二章 BSC机房勘察11系统集成部系统集

6、成部机房布局要求： 不同类型设备要求布置在不同的列； ODF靠近弱电井； 设备列间距不小于1米； 每一列需要1个列头柜（ODF列除外）； 走线架在设备摆放的正上方； 机房楼层高度为4500mm，实际净高为3400mm，走线槽道规划三层，第一层下沿高度为2400mm，为数据电缆、信号线槽道，第二层下沿高度为2700mm，为直流电缆走线槽道，第三层下沿高度为3000mm，为交流电缆走线槽道； 最下层走线架侧面布置光纤槽； 机房走线槽道间距规划为1000mm，走线槽道宽度规划为800mm。二、典型BSC机房布局要求示例：三、BSC机房规范1.BSC机房建筑要求2.机房内部要求3.数据设备集装架相关要

7、求4.设备安装第二章 BSC机房勘察12系统集成部系统集成部1.BSC机房建筑要求选址：不选一楼：避免浸水 避免机房湿度太大不选顶楼：避免顶楼阳光直射引起机房高温 降低雷击的可能性第二章 BSC机房勘察13系统集成部系统集成部vBSC机房建筑要求详细要求（16点）：（1）土建工程全部竣工，室内墙壁充分干燥；（2）机房地面负荷：每平方米不小于600Kg；（3）机房净高：净高不低于3m为宜；（4）机房主要门的大小应满足设备的搬运需要，房门锁和钥匙齐全；（5）具备通风设备；（6）机房顶棚、墙、门、窗、地面应不脱落，不易起尘，不易积灰，并能防尘砂侵入。屋顶严格要求不漏水、不掉灰，装饰材料应用非燃烧材料

8、或难燃烧材料；第二章 BSC机房勘察14系统集成部系统集成部（7）各种沟槽应采取防潮措施，其边角应平整，地面与盖板应缝隙严密，照明与电力管线应尽量采用暗铺设；（8）机房颜色：地板一般不采用带花纹图案材料，墙面、屋顶的颜色一般以明朗淡雅为宜；（9）机房面积：设备安装的机房面积应根据终局容量来确定所需机房大小空间。（10）机房布局要求：满足设备空间需求；预留扩容位置；有利于走线，避免发生交、直流线和信号线走线冲突；第二章 BSC机房勘察15系统集成部系统集成部厂家机柜正面与另一机柜正面机柜侧面与墙机柜调测面与墙通道摩托1.5m 0.8m 1m 1m 北电1.5m 0.8m 1m 1m 华为1.5m

9、 0.8m 1m 1m中兴1.5m0.8m1m1m第二章 BSC机房勘察16系统集成部系统集成部BSC机房建筑要求：（11）机房地板BSC及XCDR机房不要求铺设静电活动地板，地面可以用防静电环氧树脂涂料等处理。也可铺设导静电地面(体积电阻率应为1.0107 1.01010)，导静电地面或活动地板必须进行静电接地，可以经限流电阻及连接线与接地装置相连，限流电阻的阻值为1M （12）机房地面应平整光洁，预留暗管、地槽和孔洞的数量、位置、尺寸均应符合工艺设计要求；（13）机房的防震加固应符合下列规定:单独建设BSC机房时应按当地基本设计，烈度提高一度；设备的安装(尤其是采用活动地板的机房)应按当地

10、，基本设计烈度进行抗震加固；17系统集成部系统集成部BSC机房建筑要求：（14）机房内要满足国家二级防火标准；（15）电源已接入机房，应满足施工要求；（16）防雷设计 在建筑物易受雷击的部位装设避雷网或避雷带； 突出屋面的物体如烟囱、天线等，应在其顶部安装避雷针或架空防雷线进行防护； 防雷装置的引下线不应小于2mm2，其间距不应大于30m； 电信建筑防雷接地装置的冲击接地电阻不应大于10欧姆； 室外的电缆、金属管道等在进入建筑物之前，应进行接地，室外架空线直接引入室内时在入口处应加避雷器； 建筑物和构筑物宜利用钢筋混凝土屋面板、梁、柱和基础的钢筋作为避雷装置的泄下线；18系统集成部系统集成部B

11、SC机房建筑要求： 接地体宜采用建筑物本身的金属构件(如墙、柱内的钢筋)作为防雷接地的引下线，这些引下线应进行电气联通，使建筑物内的电位均衡； 联合接地系统应将设备用的工作地、保护接地、建筑物的防雷接地以及工频交流供电系统的接地连接在一起，BSC及XCDR机房联合接地的接地电阻值1欧姆； 机房内各类通信设备的接地电阻要求并不相同，应以最小的电阻值作为机房地阻的要求。19系统集成部系统集成部v2、机房内部要求A、空间布局B、整体要求C、环境指标第二章 BSC机房勘察20系统集成部系统集成部A、空间布局：1、公共操作间及工作区、设备区、辅区 2、维护专区作用：用于放置试点设备与其他区域物理隔离专门

12、的设备（此设备具备安全隔离的能力）接入运营网络 试点设备测试结束后，如果正式投入运营，需要割接出维护专区，纳入正常运营网络统一管理 第二章 BSC机房勘察21系统集成部系统集成部B、整体要求： 严禁易燃易爆品、污染气体、强电磁场、强震动源、强噪声源及所有危害系统正常操作或运行的因素。 机房所有门窗应密封，同时避免阳光直射，以减少尘埃、噪音等外来干扰，机房各门及走道的尺寸应保证设备运输方便。 机房应有充足照明，设有机房疏散照明、安全出口标志灯第二章 BSC机房勘察22系统集成部系统集成部B、整体要求： 机房隔断应符合消防分区要求，隔断应采用防火材料 ； 机房内建议配备专用铁皮柜，用于存放机房必备

13、的文件、资料、工具、仪器仪表等； 机房井道、孔洞必须用防火材料封堵严实，电缆沟内无积水、杂物，所采用的盖板必须具备阻燃性； 机房严禁任何上下水的管道通过，暖气不得有阀门或放空头第二章 BSC机房勘察23系统集成部系统集成部c、环境指标温度湿度要求：温度：213摄氏度；湿度：55%10%；不结露；温度变化率：最大3/小时；湿度变化率：最大6%/小时；温度、湿度的测量点为空调回风口处；BSC交换机房空调的建议设置：空调湿度：30-75，最好为50-60；空调温度：18-28，最好为20-25；第二章 BSC机房勘察24系统集成部系统集成部c、环境指标各设备厂商BSC机房所需温湿度条件：注1：短期工

14、作条件系指连续不超过48小时和每年累计不超过15天。无线系统及外围设备工作条件温度（）相对湿度（%）长期工作条件短期工作条件 （注1）长期工作条件短期工作条件摩托153004540%65%20%90%北电153004540%75%20%90%华为153004540%65%20%90%中兴153504040%75%20%90%第二章 BSC机房勘察25系统集成部系统集成部c、环境指标BSC机房的空调大型的BSC及XCDR机房建议独立安装带湿度调节的机房专用空调；至少安装两台，保持有一台作为备份这样可以根据气温来选择工作的空调数，缩短单台连续工作时间，节省电能，又提高了可靠性；空调电源应该采用两路

15、交流市电供电或自备发电机供电；第二章 BSC机房勘察26系统集成部系统集成部c、环境指标机房防尘及洁净度机房内的空气含灰尘粒子不得是导电的、铁磁性的和腐蚀性的。机房内的空气含尘浓度，在静态条件下测试，空气中大于或等于0.5m的尘粒数，应少于18106粒/m3。BSC机房直径大于5m灰尘的浓度应当小于3104粒/m 第二章 BSC机房勘察27系统集成部系统集成部c、环境指标机房防尘建议措施密封门窗：外窗加双层玻璃并密封，门加防尘密封条；保持拖鞋、工作服的清洁，经常清冼和更换；隔断设备区与工作区，减少进入设备区次数；在允许的范围内使机房的相对湿度高一些，以减少尘埃的静电吸附。；第二章 BSC机房勘

16、察28系统集成部系统集成部c、环境指标电磁场机房电磁干扰及静电（建议值）：电场强度小于126dB (uV/m)；磁场强度小于800 (A/m)；应采用防静电地板或地面，保持接地良好，配备防静电工作服和防静电手腕，远离电磁干扰源空气洁净度及电磁场强度应当每年请专业机构测量至少一次。BSC机房的电场强度不得超过300mV/m；磁场强度不得超过11GS（1A/M=10000GS） 噪音建议工作区噪音70分贝，以满足人的工作环境需求，设备区无此要求第二章 BSC机房勘察29系统集成部系统集成部c、环境指标机房的光照要求：避免阳光直射，以防止长期照射引起电路板等元件老化变形；平均照度为150-200LX，无眩光，一般采用镶入天花板的日光灯；应设有机房疏散照明、应急照明和安全出口标志灯BSC机房的大气压要求：工作大气压：1.08105至5.1104Pa储存大气压：1.08105至1.2104Pa第二章 BSC机房勘察30系统集成部系统集成部3、数据设备集装架相关要求为了提高对各种数据设备的适应性，提高机架空间的利用率，要求机房内统一采用19英寸或23英寸标准集装架，集装架高度统一采用2米或2.2米
