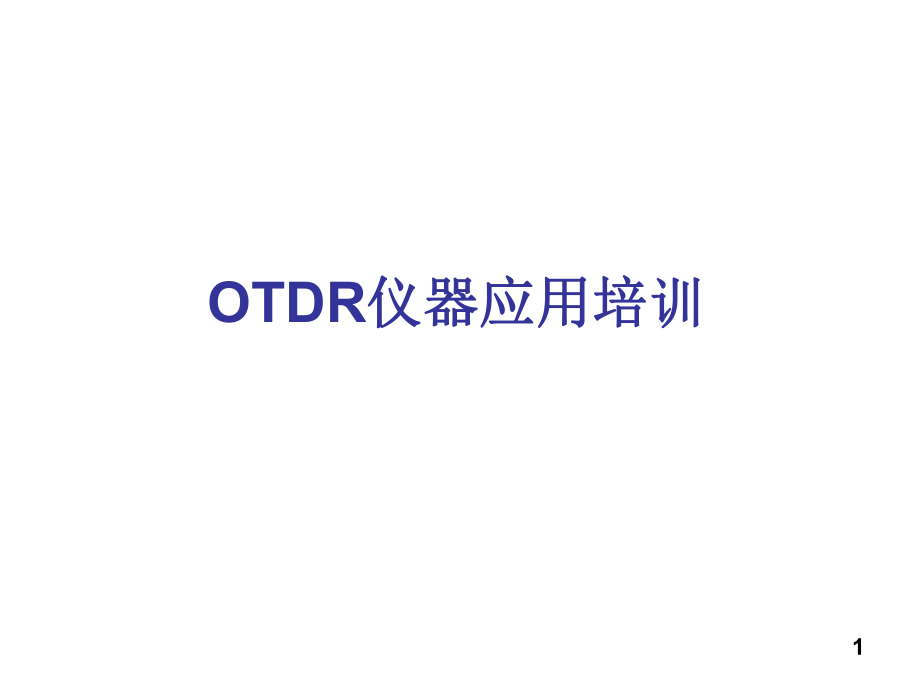

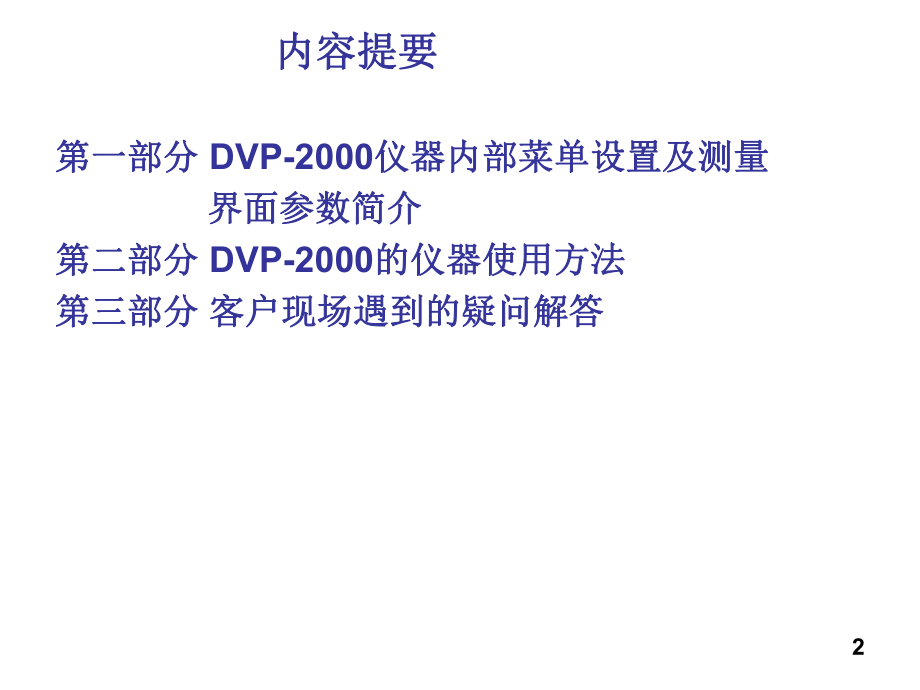

1、1OTDR仪器应用培训仪器应用培训2内容提要内容提要第一部分第一部分 DVP-2000仪器内部菜单设置及测量仪器内部菜单设置及测量 界面参数简介界面参数简介第二部分第二部分 DVP-2000的仪器使用方法的仪器使用方法第三部分第三部分 客户现场遇到的疑问解答客户现场遇到的疑问解答3第一部分第一部分 菜单设置及测量界面介绍菜单设置及测量界面介绍熟悉熟悉DVP-2000的键盘的键盘设置（设置（Setup）菜单）菜单文件（文件（File）菜单）菜单帮助（帮助（Help）菜单）菜单测量显示界面（测量显示界面（Result）介绍）介绍4DVP-2000的键盘的键盘5设置（设置（Setup）菜单）菜单按下

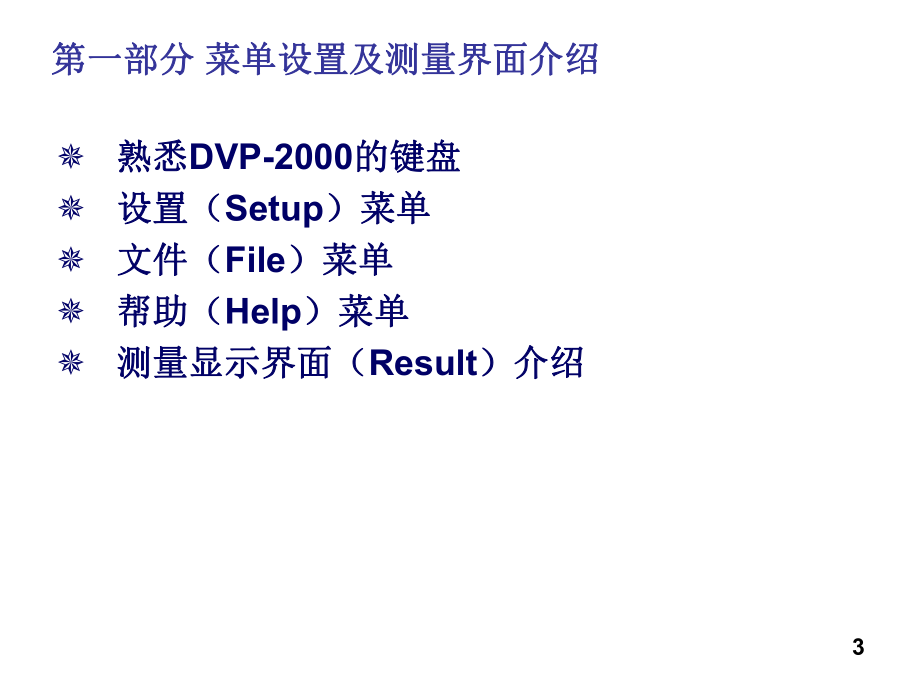

2、功能键按下功能键F1进入设置菜单进入设置菜单测量（测量（test）参数设置参数设置6测试（测试（test）设置菜单）设置菜单包含三部分参数包含三部分参数测量参数：设置测量曲线的相关参数。例如：测量参数：设置测量曲线的相关参数。例如：波长、脉宽、量程、探测时间和平滑等。这些波长、脉宽、量程、探测时间和平滑等。这些参数的设置直接影响了测量曲线的测量正确性。参数的设置直接影响了测量曲线的测量正确性。门限参数：用于测量曲线的结果分析，即事件门限参数：用于测量曲线的结果分析，即事件点筛选显示的门限值点筛选显示的门限值距离调节参数：设置折射率和散射系数距离调节参数：设置折射率和散射系数7设置（设置（Set
3、up）菜单）菜单从测试（从测试（test）设置菜单的第一项按）设置菜单的第一项按Enter键进入键进入系统（系统（sys）设置菜单设置菜单两菜单通过两菜单通过Enter键键可相互切换可相互切换8文件（文件（File）菜单）菜单按下功能键按下功能键F2进入文件菜单进入文件菜单文件菜单中的文件菜单中的选项可使用户选项可使用户对待存储的曲对待存储的曲线做注释，便线做注释，便于以后对比查于以后对比查找等找等9文件列表文件列表在文件菜单选中第一项：文件操作在文件菜单选中第一项：文件操作导出导出按按Enter键打开键打开文件列表文件列表10帮助（帮助（help）菜单）菜单按下功能键按下功能键F4进入帮助菜
4、单进入帮助菜单11用户手册用户手册描述了描述了DVP-2000的简单操作方法的简单操作方法12关于关于DVP-2000对我们做产品维护最重要的信息就是产品序列号、对我们做产品维护最重要的信息就是产品序列号、DSP版本号和版本号和软、硬件版本软、硬件版本号号13测量显示界面（测量显示界面（Result）按下功能键按下功能键F3回到主测量界面回到主测量界面大家应该记住大家应该记住测量结果显示测量结果显示区中各项表示区中各项表示的含义的含义14第二部分第二部分 DVP-2000的仪器使用方法的仪器使用方法使用前注意事项使用前注意事项被测光纤接入仪器的步骤和方法被测光纤接入仪器的步骤和方法光纤连接引起
5、的测量迹线故障说明光纤连接引起的测量迹线故障说明参数设置不恰当引起的曲线问题参数设置不恰当引起的曲线问题光接口的清洁维护光接口的清洁维护15使用前注意事项使用前注意事项 无论在任何情况下，都不得将无论在任何情况下，都不得将OTDR的光接口及连接在的光接口及连接在该光接口上尾纤的末端对着操作者本人或其他人员的眼睛。该光接口上尾纤的末端对着操作者本人或其他人员的眼睛。否则可能使被照射者的视力产生损伤，甚至失明！否则可能使被照射者的视力产生损伤，甚至失明！ OTDR使用大功率半导体激光器，其出纤功率很高足以使用大功率半导体激光器，其出纤功率很高足以伤害人的眼睛，在使用时应特别注意。正确的使用方法是在
6、伤害人的眼睛，在使用时应特别注意。正确的使用方法是在仪器完全断电的条件下方可摘下仪器完全断电的条件下方可摘下OTDR光接口的防尘罩。安光接口的防尘罩。安装好测量尾纤然后开机进行操作，测量结束后应先关闭仪装好测量尾纤然后开机进行操作，测量结束后应先关闭仪器，然后再旋下尾纤，立即旋上防尘罩。器，然后再旋下尾纤，立即旋上防尘罩。16被测光纤接入仪器的步骤和方法被测光纤接入仪器的步骤和方法请按如下方法正确清洁被测光纤接头并接入仪器请按如下方法正确清洁被测光纤接头并接入仪器1.无水乙醇棉签清洁接头端面。无水乙醇棉签清洁接头端面。2.清洁接头柱体。清洁接头柱体。3.重复重复1、2一次并风干，检查端面上已清
7、洁并没有棉花纤一次并风干，检查端面上已清洁并没有棉花纤维残留。维残留。4.旋开旋开DVP-2000光接口保护盖。光接口保护盖。5.插入连接器，将定位销对准仪器接头的定位口。插入连接器，将定位销对准仪器接头的定位口。6.旋紧螺丝。旋紧螺丝。17光纤连接引起的测量迹线故障说明光纤连接引起的测量迹线故障说明1 产生的原因：产生的原因：1.连接器型号不符连接器型号不符2.连接器端面损坏连接器端面损坏3.有几个接头靠近有几个接头靠近测量端测量端解决方法：解决方法：1.更换连接器更换连接器2.减少接头减少接头3.使用手动衰减模式使用手动衰减模式测量，当出现起始点饱和时，可以修改测量模式为手动衰减测量，当出
8、现起始点饱和时，可以修改测量模式为手动衰减模式，用户自行判断衰减量，在一定范围内可以改善饱和。模式，用户自行判断衰减量，在一定范围内可以改善饱和。18光纤连接引起的测量迹线故障说明光纤连接引起的测量迹线故障说明2产生的原因：产生的原因：1.连接器清洁不良连接器清洁不良2.连接器老化连接器老化 解决方法：解决方法：1.清洁连接器清洁连接器2.更换连接器更换连接器19光纤连接引起的测量迹线故障说明光纤连接引起的测量迹线故障说明3产生的原因：产生的原因：1.连接不可靠连接不可靠2.连接器对位偏连接器对位偏3.定位销未对准定位销未对准4.连接器清洁不良连接器清洁不良解决方法：解决方法：1.重新连接重新
9、连接2.更换连接器更换连接器3.清洁连接器清洁连接器20光纤连接引起的测量迹线故障说明光纤连接引起的测量迹线故障说明4该现象与该现象与3现象基本相同现象基本相同产生的原因：产生的原因：1.连接不可靠连接不可靠2.连接器对位偏连接器对位偏3.定位销未对准定位销未对准4.无连接无连接解决方法：解决方法：1.重新连接重新连接2.更换连接器更换连接器21参数设置不恰当引起的曲线问题参数设置不恰当引起的曲线问题1该部分主要表现在测量范围选择不恰当而引起的问题该部分主要表现在测量范围选择不恰当而引起的问题（1）长度范围设置过长）长度范围设置过长 22参数设置不恰当引起的曲线问题参数设置不恰当引起的曲线问题
10、2（2）长度范围设置过短）长度范围设置过短 23光接口的清洁维护光接口的清洁维护在不使用时应立即盖上防尘盖在不使用时应立即盖上防尘盖24法兰处接头清洁方法法兰处接头清洁方法若清理端面后曲线仍不正常，请按如下步骤清理法兰：若清理端面后曲线仍不正常，请按如下步骤清理法兰：（1）旋下防尘帽）旋下防尘帽25法兰处接头清洁方法法兰处接头清洁方法（2）旋下固定圈）旋下固定圈26法兰处接头清洁方法法兰处接头清洁方法27法兰处接头清洁方法法兰处接头清洁方法（3）用无水酒精清洗光纤接头，清洗完毕后装上即可）用无水酒精清洗光纤接头，清洗完毕后装上即可28第三部分第三部分 客户现场遇到的疑问解答客户现场遇到的疑问解
11、答 抛开仪器故障产生的问题之外，一般客户现场最常见的抛开仪器故障产生的问题之外，一般客户现场最常见的问题主要集中在问题主要集中在OTDR自身曲线显示分析功能上和自身曲线显示分析功能上和toolbox使用上这两个部分。使用上这两个部分。 OTDR显示曲线出现的故障大部分问题集中在光纤连接显示曲线出现的故障大部分问题集中在光纤连接上，在之前的第二部分上，在之前的第二部分DVP-2000仪器的使用方法仪器的使用方法一节一节已经介绍了，现在不再重复赘述。已经介绍了，现在不再重复赘述。 本章节主要讲本章节主要讲toolbox使用及使用及RS232链路连接不畅引起链路连接不畅引起的问题。的问题。 tool
12、box的主要功能就是升级、批量下载数据、打印、的主要功能就是升级、批量下载数据、打印、曲线分析。曲线分析。29升级过程中的问题升级过程中的问题（1）仪器连接失败）仪器连接失败产生的原因：产生的原因： a.没有将没有将DVP-2000设置成设置成升级状态升级状态 b.连接连接OTDR和和PC的串口的串口链路接触不良链路接触不良解决的办法：解决的办法： a.先通过按先通过按TABLE键和开键和开关键使关键使DVP-2000进入升级状进入升级状态态 b.检查两根检查两根RS232线和串线和串口小盒的连接是否正确、紧密口小盒的连接是否正确、紧密30升级过程中的问题升级过程中的问题（2）应用程序烧写失败
13、）应用程序烧写失败产生的原因：产生的原因： a.黑色串口小盒的状态被播到黑色串口小盒的状态被播到了了comminication（通讯）状态（通讯）状态 b.串口小盒的方向接反了串口小盒的方向接反了 c.从从OTDR到串口小盒的串口到串口小盒的串口线路接触不良线路接触不良解决的方法：解决的方法： a.查看串口小盒，将其拨到相查看串口小盒，将其拨到相应的状态；同时看看其方向是否应的状态；同时看看其方向是否正确（正确（PC/OTDR） b.将两个将两个RS232线和小盒的所线和小盒的所有接头都重新使劲地插一遍有接头都重新使劲地插一遍31升级过程中的问题升级过程中的问题(3)Dabort except
14、ion！（数据异常中断）（数据异常中断）产生的原因：产生的原因： a.串口下载已完成，串口下载已完成，写内部存储器的时候写内部存储器的时候出现异常出现异常 b.串口链路松串口链路松解决的方法：解决的方法： 将串口链路插紧，没有别将串口链路插紧，没有别的办法，只能重新升级，偶的办法，只能重新升级，偶尔有的时候需要多试几遍尔有的时候需要多试几遍32通讯过程中产生的问题通讯过程中产生的问题 除升级功能外用户使用除升级功能外用户使用toolbox的其他功能的时候出现的其他功能的时候出现问题的原因大多有一定的共性，后面将一起讲一下。问题的原因大多有一定的共性，后面将一起讲一下。 在在toolbox的使用
15、中，除升级和打印之外的所有其他功的使用中，除升级和打印之外的所有其他功能，只要是能，只要是PC机和机和OTDR通讯之前，一定要提醒客户必须通讯之前，一定要提醒客户必须得先与仪器连接之后才能正常地通讯。得先与仪器连接之后才能正常地通讯。注意：很容易被客户忽视的一个问题就是串口连接小盒的方注意：很容易被客户忽视的一个问题就是串口连接小盒的方向和状态。在升级的时候要拨到向和状态。在升级的时候要拨到update状态，其余的时候都状态，其余的时候都要拨到要拨到communication状态。状态。33未与仪器建立连接的现象未与仪器建立连接的现象1（1）屏幕截图功能）屏幕截图功能中的未连接现象中的未连接现
