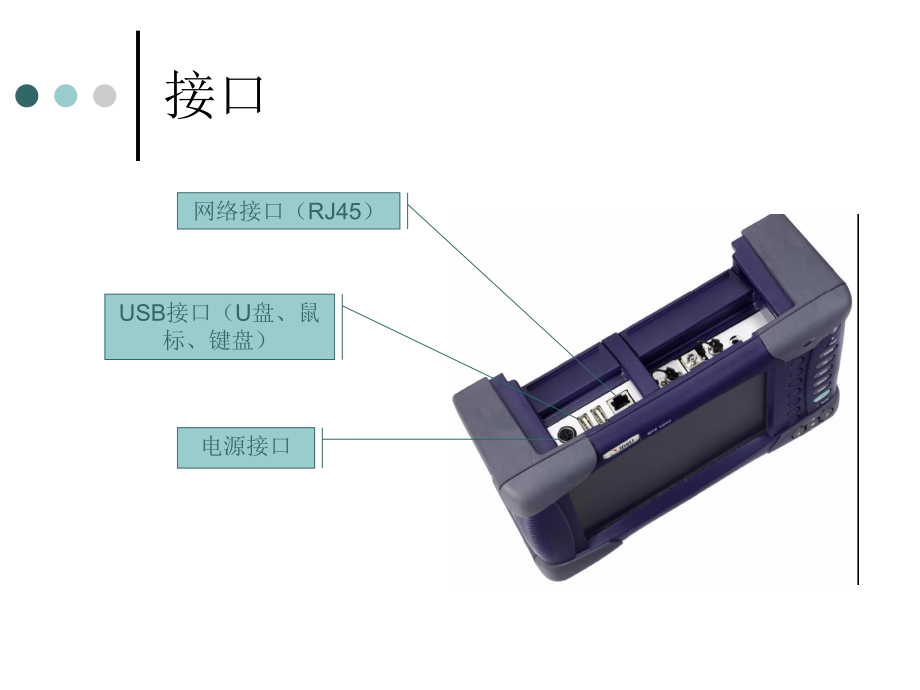

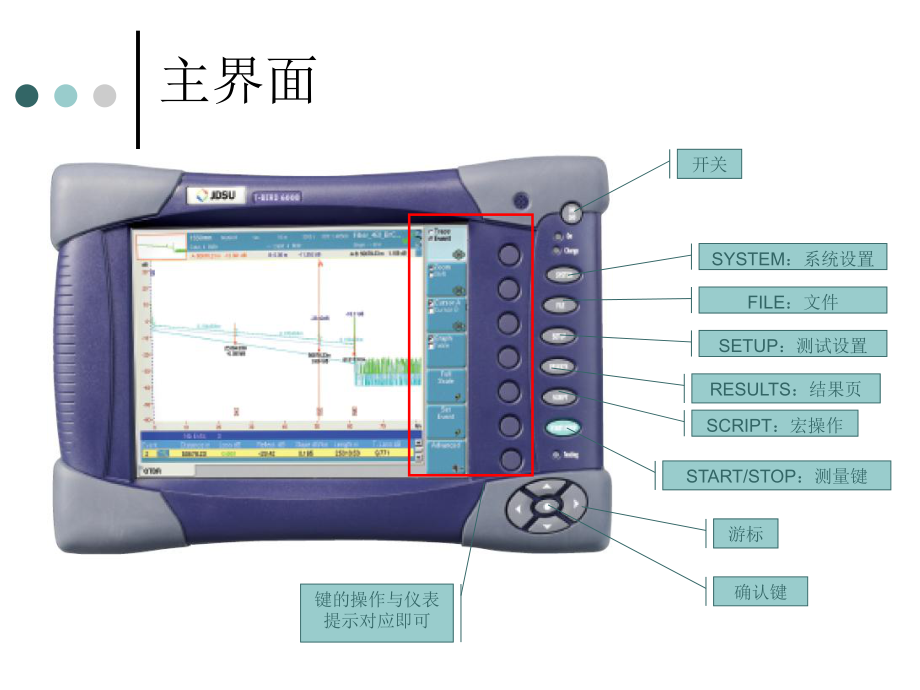

1、MTS6000操作指南主界面SYSTEM:系统设置FILE:文件SETUP:测试设置RESULTS:结果页SCRIPT:宏操作START/STOP:测量键游标确认键开关键的操作与仪表提示对应即可接口电源接口USB接口(U盘、鼠标、键盘)网络接口(RJ45)SYSTEM选择OTDR功能模块l选择后OTDR选项变成黄色系统设置:仪表参数l背景光、对比度、屏保、语言、日期时间、接口、打印机设置等帮助页:仪表信息,型号序列号/选件状态专家工具:升级、远端显示、U盘格式化等脱机结果:视频显微镜桌面应用:文档读取SYSTEM测量功能选择选择对应的功能模块,按确认键,变为黄色即可。SYSTEM帮助页选件信息
2、主机序列号、模块序列号版本返回SYSTEMU盘格式化操作步骤lSYSTEM专家工具Media UtilitiesUSBflash FormatFILE文件保存lFILE设置/文件浏览设置存储迹线文件浏览lFILE设置/文件浏览文件浏览文件载入lFILE设置/文件浏览文件浏览选择文件装入文件名命名规则lFILE设置/文件浏览设置文件命名迹线方向lFILE设置/文件浏览设置方向SETUP测试自动:自动测量工厂缺省值:载入缺省设置FAULT Locator:故障查找(仅位置信息)SETUP采样操作:上下项目移动;左右选项/数值变化采样l激光器:1310nm、1550nm、全部 全部:双波长测试l模式
3、: 实时:刷新方式,用于快速测量(获得位置信息),预测量(调整参数)。测量结果一般不采用。 手动:平均方式测量。手动调节测量参数。 自动:平均方式测量。自动调节测量参数。在遇到链路状况复杂的情况,可能不能找到最佳参数。 FAULT Locator:故障查找(仅位置信息)SETUP采样l脉宽脉宽越大,测量距离越远,但盲区也越大。(10ns最小,10us最大)l范围超过被测光纤即可,建议1.52倍l分辨率设置采样间隔,越小距离精度越高。l开始时删除迹线是/否 是始终是一条迹线 否当选择多迹线显示时,不删除屏幕原有迹线,呈现叠加效果。用于曲线比较。l采样时间即平均时间,时间越长动态范围越好。 建议最
4、小30秒,最大3分钟SETUP测量测量l检测OTDR对事件的判别门限,建议不自己设定。l折射率:常数,影响距离精度。l散射系数:常数,影响损耗精度。l发射光缆起点:即接入辅助光纤时起点,可设定从事件位置开始或设定距离。将0km点偏移到被测光纤起点。SETUP结果显示结果显示l告警l说明l迹线上显示结果不/全部/只显示图形l鬼影意义不大lEvents after end of fiber结束点之后不再分析迹线。l自动测量总回损回损测量打开l栅格l单位lColors颜色RESULTS事件/迹线:l事件:跳到下一个事件l迹线:跳到下一条迹线缩放/移动:l缩放:放大、缩小迹线;上下键纵轴,左右键横轴l
