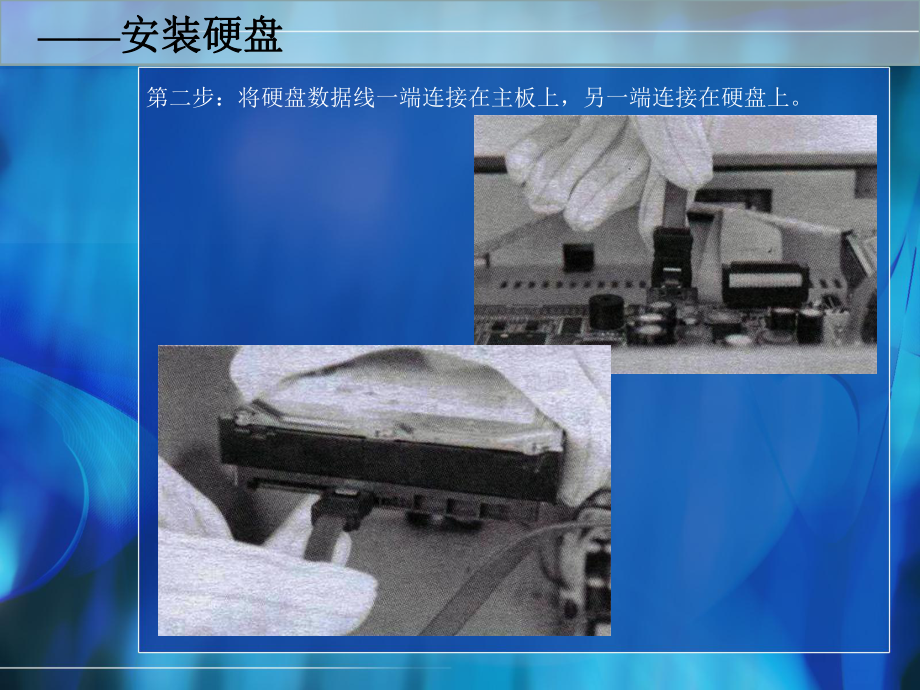

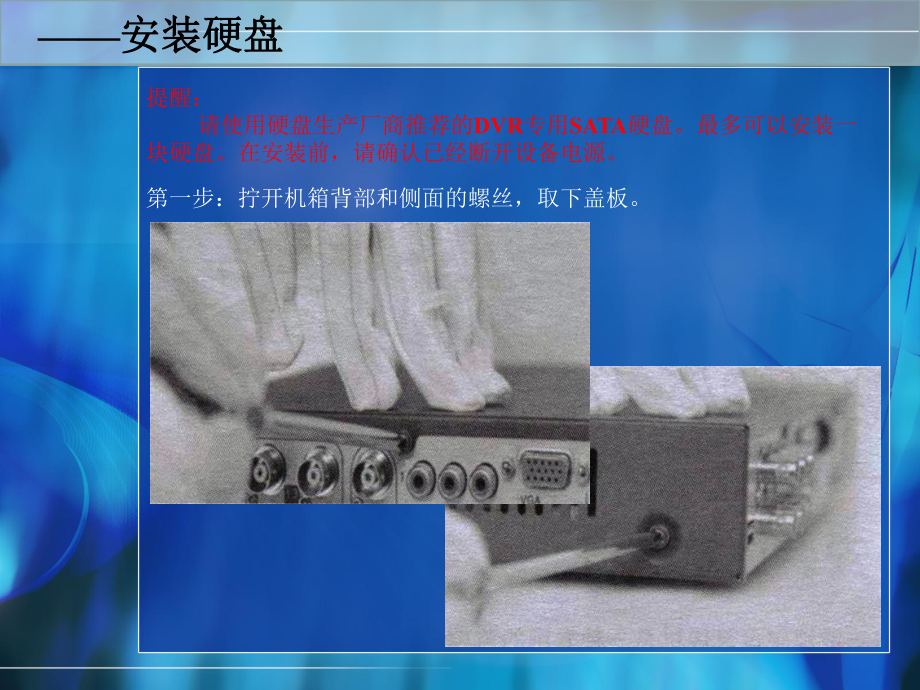

1、硬盘录像机安装使用指南安装硬盘安装硬盘提醒： 请使用硬盘生产厂商推荐的DVR专用SATA硬盘。最多可以安装一块硬盘。在安装前，请确认已经断开设备电源。第一步：拧开机箱背部和侧面的螺丝，取下盖板。第二步：将硬盘数据线一端连接在主板上，另一端连接在硬盘上。安装硬盘安装硬盘安装硬盘安装硬盘第三步：将电源线一端连接在主板上，另一端连接在硬盘上。安装硬盘安装硬盘第四步：将硬盘录像机机箱侧立，对准硬盘螺纹口与机箱底部预留孔，用螺丝将硬盘固定。第五步：盖好机箱盖板，并将盖板用螺丝固定。外围设备连接外围设备连接1 设备电源适配器连接到【(13)电源】接口上；2 显示器连接到【(4)VGA】接口上；3 网线连接
2、到【(8)LAN以太网口】接口上；4 视频线连接到【(3)视频输入】接口上；5 鼠标连接到【(9)USB接口】接口上或设备前端USB接口上；硬盘录像机参数设置硬盘录像机参数设置1、开机向导（以下操作用鼠标完成）、开机向导（以下操作用鼠标完成）开机将弹出开机向导画面，如下：取消【设备启动时是否开启向导】复选框，然后点击【取消】，弹出【确定要退出开机向导吗？】，点击【是】。硬盘录像机参数设置硬盘录像机参数设置2、配置管理、配置管理鼠标右击视频窗口，选择【主菜单】，用户名“admin”，密码“12345”登录设备。硬盘录像机参数设置硬盘录像机参数设置3、硬盘管理、硬盘管理路径：【主菜单】【硬盘管理】
3、选择需要初始化的硬盘，被选中的硬盘前呈现选中状态 ，选择【初始化】，初始化结束后选择【确定】返回【主菜单】。成功初始化后，磁盘的“状态”由“异常”变为“正常”。盘组录像通道配置：路径：【主菜单】【硬盘管理】【盘组录像通道配置】 把模拟通道状态全部选中。硬盘录像机参数设置硬盘录像机参数设置4、通用配置、通用配置路径：【主菜单】【配置管理】【通用配置】设置【日期显示格式】和【系统时间】，设置好后，选择【确定】，返回【主菜单】。硬盘录像机参数设置硬盘录像机参数设置5、编码参数设置、编码参数设置路径：【主菜单】【配置管理】【录像配置】码流类型、分辨率、码率类型、图像质量、视频帧率、码率上限及更多设置中
4、的选项按下图进行配置。【更多配置】中包含预录时间、录像延时、录像过期时间、记录音频。说明：录像过期时间：即硬盘内录像文件的最长保存时间，超过这个时间将被强制删除，若设置为0天则不被进行强制删除。实际保存时间需要根据硬盘可用存储空间来决定。硬盘录像机参数设置硬盘录像机参数设置设置完毕，选择【确定】返回上层菜单。【复制至】选择【全】，选择【复制】按钮，然后选择【应用】【确定】硬盘录像机参数设置硬盘录像机参数设置6、定时录像设置、定时录像设置第一步：进入录像配置菜单的录像计划界面，选择采用定时录像的通道。路径：【主菜单】【配置管理】【录像配置】选择【录像计划】属性页，选择【编辑计划】。硬盘录像机参数
5、设置硬盘录像机参数设置第二步：设置定时录像时间计划表。使【录像计划有效】状态为 ，选择【星期】为整个星期，可对这天或整个星期进行配置。若需要全天录像，使【全天录像】状态为 ，否则状态为 ，设置录像时间段，最多为8 个，类型为【定时录像】。注意：若选择分时段录像，各时间段不可交叉或包含。选择【确认】，完成该通道录像设置。若还需为其它通道设置定时录像，请重复一、二步；若其它通道配置与该通道一致，请进行第三步。硬盘录像机参数设置硬盘录像机参数设置第三步：该通道录像呈现7*24 小时普通录像状态。若其它通道与该通道录像计划设置相同，将该通道的设置复制给其它通道。选择【复制至】为【全】，选择【复制】。最
6、后选着【确定】，返回【配置管理】。硬盘录像机参数设置硬盘录像机参数设置7、网络配置、网络配置路径：【主菜单】【配置管理】【网络配置】配置该设备的网络参数（IP地址、子网掩码、默认网关等网络参数）。 设置完毕，选择【应用】【确定】。硬盘录像机参数设置硬盘录像机参数设置8、异常配置、异常配置路径：【主菜单】【配置管理】【异常配置】【异常类型】选择“硬盘满”，选中【声音警告】【确定】硬盘录像机参数设置硬盘录像机参数设置9、关机、关机路径：【主菜单】【设备关机】选择【设备关机】，弹出提示框。 选择【是】，关闭设备。注意：系统提示“系统正在关闭中”时，请不要按电源【开关键】，否则可能会出现关机过程不能正
7、常进行。系统完全关闭后，设备所连接的显示器或监视器将无输入信号，此时请关闭设备后面板电源开关键。收费端设置说明收费端设置说明1、联系青岛恒信公司，开通硬盘录像机视频方案。2、打开“视频一卡通”程序，点击【视频服务器端离线】3、在“视频服务器端设置”对话框，在“状态”选择【开启】，【IP】为硬盘录像机IP地址，【端口】为8000，【摄像头号】为1（刷卡拍照的摄像头号）。最后点击【确定】，重启视频一卡通程序。硬盘录像机参数设置硬盘录像机参数设置7、网络配置、网络配置路径：【主菜单】【配置管理】【网络配置】配置该设备的网络参数（IP地址、子网掩码、默认网关等网络参数）。 设置完毕，选择【应用】【确定】。硬盘录像机参数设置硬盘录像机参数设置4、设置成功后，视频服务器端显示在线状态。5、点击【视频服务器端在线】，在“视频服务器端设置”对话框中选择【测试】，测试视频服务器设置是否成功。
