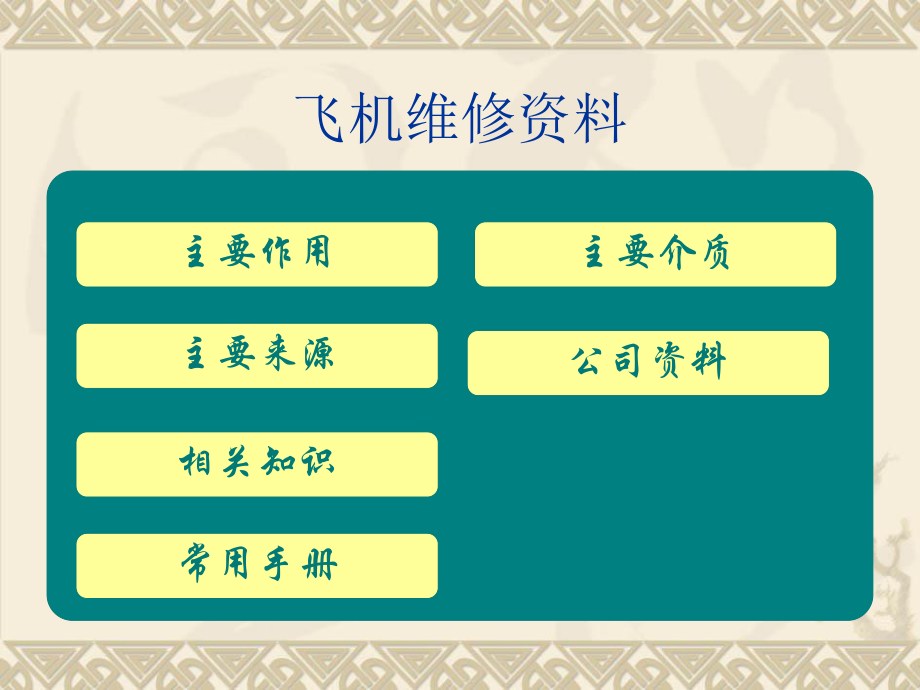

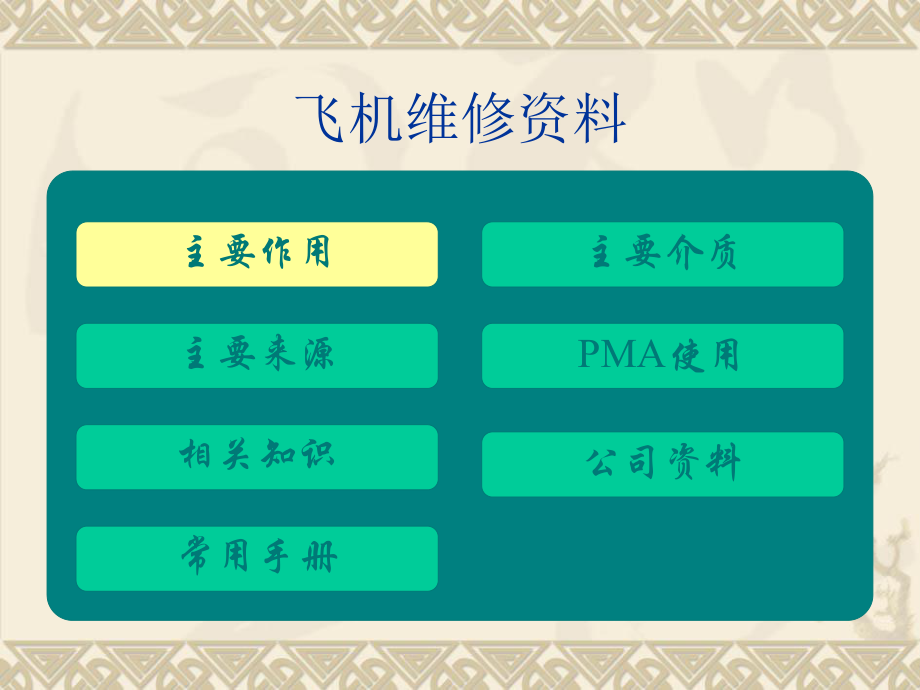

1、飞机维护资料介绍飞机维修资料主要作用主要介质主要来源相关知识常用手册公司资料飞机维修资料主要作用主要介质主要来源相关知识常用手册PMA使用公司资料飞机维修的主要工作v飞机的例行检查和维护v飞机排故v飞机性能分析和维修方案制定飞机维修资料的作用v提供飞机维修方法和步骤v提供飞机排故的思路v提供飞机维修和排故所需的资料v提供换件的件号飞机维修资料主要作用主要介质主要来源相关知识常用手册PMA使用公司资料主要资料来源v波音资料v厂家资料v公司资料主要的波音资料v客户化资料v非客户化资料客户化的波音资料v飞机维护手册AMMv飞机件号手册IPCv飞机线路图手册WDMv飞机系统图册SSMv故障隔离手册FI
2、Mv发动机手册PPBMv自测试手册BITE MANUALv故障报告手册FRM非客户化的波音资料v大修手册OVERHAUL MANUALv结构修理手册STRUCTURAL REPAIRv工具设备手册ILLUSTRATED TOOL AND EQUIPMENT MANUALv无损探伤手册NONDESTRUCTIVE TEST MANUALv防腐手册CORROSION PREVENTION MANUALv标准线路维护手册SWPMv主最低设备清单MMELv放行指南DDPGv维修计划MAINTENANCE PLANNING DOCUMENT波音文件v服务通告SBv服务信函SLv维护技巧MT厂家资料v部件
3、厂家的手册CMMv部件厂家的文件SB/SL手册的修订v定期修订v临时修订飞机维修资料主要作用主要介质主要来源相关知识常用手册PMA使用公司资料相关知识飞机编号飞机站位ATA章节常用符号相关知识飞机编号飞机站位ATA章节常用符号飞机编号v型号MODELv注册号REGISTER NUMBERv生产线号LINE NUMBERv机身号AIRFRAME NUMBERB737：P0001-P9999B737NG：Y0001-Y9999B757：N0001-N9999v出厂序号SERIAL NUMBERv工程可变号BLOCK NUMBERB737：PA001-PZ999B737NG：YA001-YZ999B
4、757：NA001-NZ999v客户有效号CUSTOMER NUMBER飞机编号B2828v型号B757-25Cv注册号B2828v生产线号565v机身号N3284v出厂序号25899v工程可变号ND222v客户有效号302相关知识飞机编号飞机站位ATA章节常用符号飞机站位v机身站位：B STA、B BL、B WLv吊挂站位：NAC STA、NAC WLv机翼站位：W STA、W BL、LE STAv安定面站位：FIN STA、FIN WL、RUD STA、STAB STA、ELEV STA飞机坐标飞机坐标飞机坐标飞机坐标飞机坐标相关知识飞机编号飞机站位ATA章节常用符号ATA章节v飞机概述v
5、飞机系统v飞机结构v发动机ATA章节AIRCRAFT GENERALv5- TIME LIMITS/MTC. CHECKSv6- DIMENSIONS & AREASv7- LIFTING & SHORINGv8- LEVELING & WEIGHINGv9- TOWING & TAXIINGv10- PARKING & MOORINGv11- PLACARDS &MARKINGSv12- SERVICINGATA章节AIRFRAME SYSTEMS v20- STD. PRACT. AIRFRAMEv21- AIR CONDITIONINGv22- AUTO FLIGHTv23- COMMU
6、NICATIONSv24- ELECTRICAL POWERv25- EQUIP/FURNISHINGSv26- FIRE PROTECTIONv27- FLIGHT CONTROLSv28- FUELv29- HYDRAULIC POWERv30- ICE & RAIN PROTECTIONv31- IND./RECORDING SYSTEMSv32- LANDING GEARv33- LIGHTSv34- NAVIGATIONv35- OXYGENv36- PNEUMATICv37- VACUUMv38- WATER/WASTEv45- CENTRAL MTC. SYSTEMv49- AI
7、RBORNE AUX. POWERATA章节STRUCTUREv51 - STD. PRACT. & STRUCTURESv52 - DOORSv53 - FUSELAGEv54 - NACELLES/PYLONSv55 - STABILIZERSv56 - WINDOWSv57 - WINGSATA章节v70 - STD. PRACTICES ENGINEv71 - POWER PLANTv72 - ENGINEv73 - ENG. FUEL & CONTROLv74 - IGNITIONv75 - AIRv76 - ENGINE CONTROLSv77 - ENGINE INDICATIN
8、Gv78 - EXHAUSTv79 - OILv80 - STARTINGATA章节v章节命名：有三个部分：XX-XX-XX第一部分：ATA章第二部分：节第三部分：标题，组件v例：78-11-00：78-发动机控制；11-发动机控制；00-总体相关知识飞机编号飞机站位ATA章节常用符号飞机维修资料主要作用主要介质主要来源相关知识常用手册公司资料常用手册维护手册件号手册系统图册线路图手册故障隔离手册常用手册维护手册件号手册系统图册线路图手册故障隔离手册手册介绍维护手册v系统、部件描述v维护实践故障隔离勤务-ATA 12测试拆装步骤维护手册测试v操作测试（Operational Test)证实系统
9、或部件工作，无需特殊的工具设备，飞行员可完成。v功能测试（Functional Test）确保系统或部件的各方面达到系统最低要求或部件设计性能，一般需要特殊设备，定期进行。v系统测试（System Test）对系统可调部件进行调节，使系统处于最好性能，并达到设计状态，定期进行。维护手册I的有效性维护手册的查阅判断所属章节通过目录查找注意有效性常用手册维护手册件号手册系统图册线路图手册故障隔离手册手册介绍IPC作用v提供部件订货依据v提供部件存储依据v方便部件更换v防止错装部件IPC的组成v图v表IPC的基本表现方式安装示意图IPC的使用v已知位置查件号章节目录v已知件号查部件件号索引常用手册维
10、护手册件号手册系统图册线路图手册故障隔离手册手册介绍SSMv作用：提供系统工作逻辑辅助排故vSSM前言需注意的地方缩写图示常用手册维护手册件号手册系统图册线路图手册故障隔离手册手册介绍WDMv作用：提供飞机所有导线和电气设备的连接逻辑图手册介绍WDMv设备列表v线路图v图示和列表91-02-00 跳开关列表91-04-00 支架列表91-21-11 线束列表，91-21-21 接地列表91-21-31 接线片列表；91-21-41 接线端列表；91-21-51 线路连接列表。常用手册维护手册件号手册系统图册线路图手册故障隔离手册手册介绍FIM使用v作用：提供排故步骤FIM-故障类型v发现故障v
11、客舱故障v维护信息FIM-故障列表v发现故障列表字母顺序系统章节顺序v客舱故障列表FIM-排故工卡v总体说明v可能故障v跳开关列表v相关资料v初步评估v条件假设v排故步骤v部件更换v确认排故v手册参考v电路检查飞机维修资料主要作用主要介质主要来源相关知识常用手册公司资料主要资料介质v纸质手册vCDv网站v微缩胶卷纸质手册v重要的手册形式v出版费用高v查阅成本低v习惯的阅读方式v正被逐渐替代CDv主要的介质之一vPMAv厂家光盘v便携v制作成本低，方便v阅读成本高v习惯需要培养网站v主要的趋势v便于维护v资料更新方便v阅读受限微缩胶卷/胶片v逐步淘汰v便携v阅读成本高v阅读不便飞机维修资料主要作用主要介质主要来源相关知识常用手册公司资料公司技术文件v技术通告TBv维护通告MBv修订说明CBv工程指令EOv工作单卡
