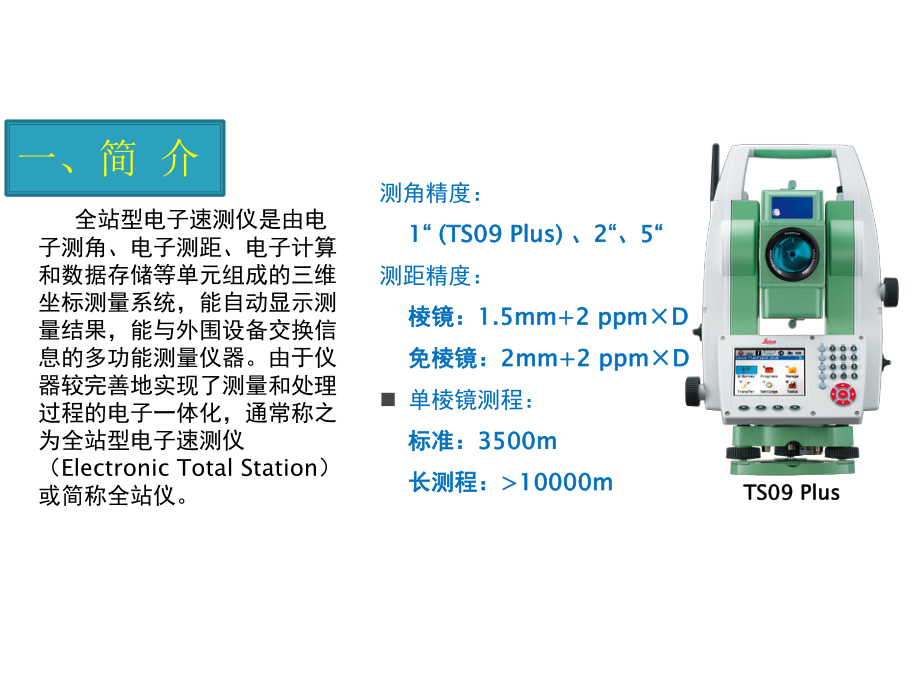

1、1一、简 介测角精度：1“ (TS09 Plus) 1“ (TS09 Plus) 、2“2“、5“5“测距精度：棱镜：棱镜：1.5mm+2 1.5mm+2 ppmppmD D免棱镜：免棱镜：2mm+2 2mm+2 ppmppmD Dn 单棱镜测程：标准：标准：3500m3500m长测程：长测程：10000m10000mTS09 PlusTS09 Plus2 全站型电子速测仪是由电子测角、电子测距、电子计算和数据存储等单元组成的三维坐标测量系统，能自动显示测量结果，能与外围设备交换信息的多功能测量仪器。由于仪器较完善地实现了测量和处理过程的电子一体化，通常称之为全站型电子速测仪（Electron

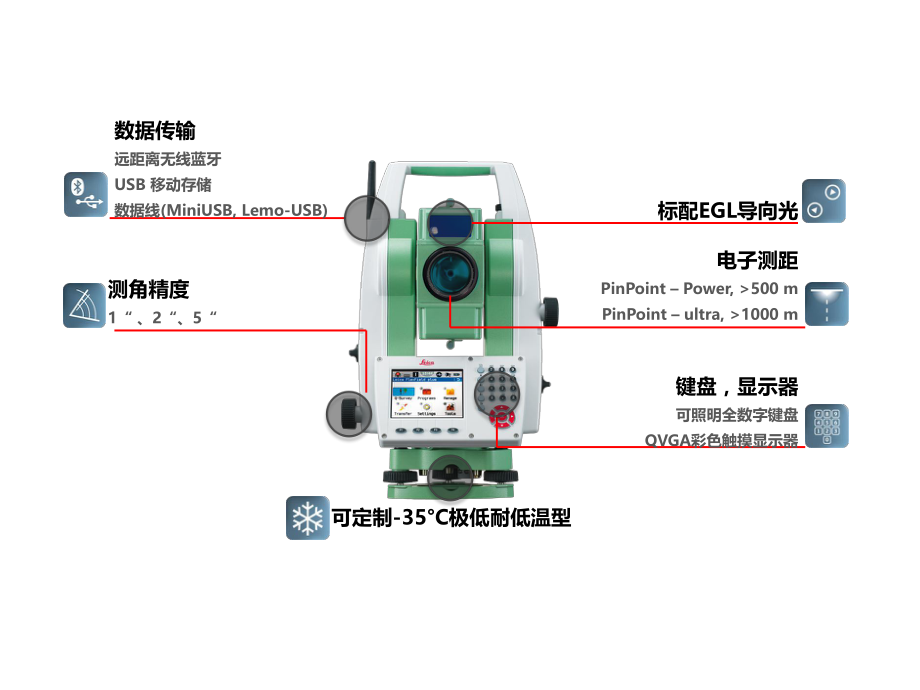

2、ic Total Station）或简称全站仪。数据传输远距离无线蓝牙USB 移动存储数据线(MiniUSB, Lemo-USB)测角精度1“ 、2“、5“电子测距PinPoint Power, 500 mPinPoint ultra, 1000 m标配EGL导向光可定制-35C极低耐低温型键盘，显示器可照明全数字键盘QVGA彩色触摸显示器34二、操作界面5三、基本操作3.1 仪器安置仪器安置3.2 主菜单主菜单3.3 测量程序测量程序3.4 常规设置常规设置63.1 仪器安置仪器安置1.当架设三脚架时，注意保证其上端水平。轻微的倾斜可以通过基座脚螺旋来调节。较大的倾斜需要通过脚架来调节。2.
3、三脚架高度以与肩同高为宜，方便对准和操作。3.为了保证脚架稳固，需要将脚架腿尖踩入土地里。注意踩的时候需要沿着脚架腿的方向。74.旋紧中心连接螺旋，将基座及仪器固定到脚架上。5.打开仪器，如果倾斜补偿设置为单轴或者双轴，激光对中器会自动激活，然后 整平/对中界面会出现。6.移动脚架腿 (1)，并转动基座脚螺旋 (6)，使激光 (4) 对准地面点。然后伸缩脚架腿 (5) 整平圆水准器 (7)。7.根据电子水准器的指示，转动基座脚螺旋 (6) 以精确整平仪器。8.移动三脚架上的基座（2），然后对中测站点，重复步骤7，使仪器完全对中和整平。83.2 主菜单主菜单功能功能说明说明测量程序可立即进行测量
4、。程序选择并启动应用程序。管理管理作业、数据、格式文件和系统内存等。传输输出和输入数据。配置更改EDM 配置、通讯参数和一般仪器设置。工具进入与仪器相关的工具，如检查和调校、自定义启动设置、PIN 码设置、许可码和系统信息。93.3 测量程序测量程序3.3.1 普通测量1.1.距离和角度测量距离和角度测量测存：测量距离，方向值并保存 到对应的点测距：测量距离并显示在屏幕上记录：记录屏幕上显示的所有信 息10距离和角度测量时，全站仪能够测量仪器至棱镜安放点（目标点）之间的平距、高差和斜距（全站仪镜点至棱镜镜点间高差及斜距）。全站仪全站仪(total station)反光棱镜反光棱镜(reflec
5、tor)112.2.无棱镜测量无棱镜测量 无棱镜测距是通过发射强度较高的激光，经物体表面的漫反射作用来测距。注意：注意：无棱镜测距的范围与反射物体表面介质的反射特性有关。无反射棱镜测距功能打开时，不能使用棱镜，否则由于激光的能量太强，反射回来的激光容易烧坏激光接收系统，更不能将激光对准人眼，以免造成伤害。 123. 3. 反射片或小棱镜测量反射片或小棱镜测量 当目标点测量空间受到局限或者不方便架设棱镜架时，可采用反射片或者小棱镜（MINI）进行测量工作。但应注意测量时，切记更改棱镜模式或者棱镜常数。注：采用反射片时将棱镜模式改为反射片即可，当采用mini棱镜时，需更改棱镜类型或自定义棱镜常数，
6、徕卡Ts09标准大棱镜常数为-34.4mm，mini棱镜常数为+17.5mm。133.3.2 测量放样 放样程序可根据已知的坐标或角度，水平距离和高程信息计算放样元素：屏幕上会显示差值，引导用户操作仪器照准到待放样的点。（1）启动程序，进入【测量】应用程序设置界面：F1：设置作业，所有数据都将保存在作业中，相当于一个文件夹，用户采集到的测量信息以及输入信息都将保存在这个文件夹中F2：设置测站，确定仪器所架设位置的空间位置信息，确定仪器高F4：开始，确认所有设置已完成，进入【测量】应用程序主界面：表示该项设置已经完成 ：表示该项设置还没有完成143.3.2 测量放样（2）在设置好作业后，点F2进
7、入设站界面，可根据现场情况选择方法，常用方法为坐标定向和后方交会。1.仪器整平对中完成且测站设定后按与屏幕对应选项的F3键输入测站点坐标，至少为XY坐标，如有需要，可输入Z坐标来测量高程。2.然后按F4键选择继续输入后视点坐标并照准后视点后按测存（F1）。153.3.2 测量放样3.然后选择F4键计算。4.然后继续按F4键选择设定。 这样一个平面（空间）坐标网便建立出来，依据该坐标网可以进行任意点的坐标测量。163.3.2 测量放样验 收地 面火 炬时 空间 限制 采用 后方 交会 法进 行测 量自由设站，常用于视线限制和空间限制的施工测量。173.3.2 测量放样(1) 用户通过程序菜单启动
8、放样程序，进入【放样】设置界面：(2) 点F4开始，进入【放样】主界面：输入项说明：搜索：进入该界面时，光标停留在点号栏，可通过上下方向键将光标移动到搜索栏，输入点号，程序会在当前作业中检索该点。点号：程序会自动将当前作业中的当前点显示在该栏，其他点可通过左右方向键调出；若待放样点信息还没有输入到仪器中，则按F4，F2 坐标 将待放样点的信息输入到仪器中保存再调用，通过F4键，还可选择极坐标法，即直接输入方向，距离值来放样，还可直接放点，便于用户输入一个无点号和无需保存数据的放样点。18(3) 照准目标点，测量，屏幕上显示当前的测量点与待放样点的差值，用户根据这些信息照准到更正确的位置上，当差
9、值在可容许的范围内时，即可将该点标识到地面上，然后进行下一点的放样工作，用户还可以将放样的结果记录在仪器中。极坐标放样时放样中几个偏差的含义：P1：目前放棱镜的点P2：要放样的点 HZ: b+ 角度偏差：放样点在目前测量点右侧时为正 a-距离偏差：放样点在远处时为正 c-高程偏差：放样点在高处时为正3.3.2 测量放样19正交法放样时放样中几个偏差的含义：放样点与当前测量点的位置偏差量，以纵向偏差和横向偏差表示。纵向：dl-纵向偏差，放样点在更远处时为正横向：d2+横向偏差，与视线正交，放样点在当前测量点右时为正Z/H： d3+高程偏差3.3.2 测量放样20 宁波EPDM项目厂区测量参考点为
10、SKI101、SKI102和SKI103.厂区内所有坐标点均依据这三个参考点建立。 控制点上标有“镇海规划勘察设计院”字样，标石为现浇（小孔锚固），标志材料为带有十字丝的不锈钢标芯。3.3.3 现场测量21 大中型的施工项目，应先利用原有控制网（即SKI101、SKI102和SKI103）进行定位建立厂区平面控制网，现场测量时一般采用厂区内平面控制网，若厂区内控制点由于阻碍等原因无法通视测量或原有控制点受到扰动时，应根据场外原有控制点进行重新引点测量。3.3.3 现场测量建筑物施工放样 建筑物施工放样时，应先依据厂区平面控制网或原有控制网进行建筑物控制桩放样，然后依据控制桩利用经纬仪和钢尺对建
11、筑物各轴线进行放样。也可利用全站仪直接对建筑物各轴线交点进行放样，但其精度略低于前者。223.3.3 现场测量 为便于施工和保存控制点，可在施工时在建筑物外围设立轴线控制桩。建筑物的控制轴线一般包括：建筑物的外廓轴线，伸缩缝、沉降缝两侧轴线等；设立控制桩时应注意设在不易受到扰动的地方，且应采取保护措施，一般采用埋设混凝土基墩或现浇混凝土或砂浆，并采取围护措施避免车辆碾轧。233.3.3 现场测量243.4 常规设置常规设置3.4.1 EDM设置 此界面详细定义了电子激光测距EDM，Electronic Distance Measurement。 无棱镜模式(NP) 和棱镜模式 (P) 有针对测
12、量的不同设置。字段字段说明说明EDM模式P- 标准 使用棱镜的精测模式。NP- 标准 无棱镜测距模式。NP- 跟踪 无棱镜连续测距模式。带棱镜(3.5km) 使用棱镜进行长距离测量模式。P- 快速 使用棱镜快速测距模式，测量速度提高但精度降低。P- 跟踪 使用棱镜连续测距模式。反射片 使用反射片测距模式。253.4.1 EDM设置26四、其他操作 对边测量用于确定两个点之间的相对位置关系，如两点之间的斜距，平距，高差，方位角等，在工程测量以及横断面测量中，该程序非常实用。步骤：(1) 从程序菜单中启动对边测量程序，进入【对边测量】主菜单：4.1 对边测量对边测量 设置作业，测站，定向，这几个操作步骤与测量程序相同。274.1 对边测量对边测量(2) 点击F4开始，进入【对边测量】主菜单，选择不同的对边测量方法：F1：折线，以依次测量的两个点配对计算F2：射线，以一个点为中心点，后续每 一点都与该点配对计算(3) 点击进入界面，当对边测量的两个点都被确定后，程序计算并显示出对边测量结果。显示内容：坡度：两点间的坡度方位角：第一点到第二点间的方位角28 以上为徕卡ts09全站仪施工现场常用功能，其余还具有面积/体积测量、悬高测量、参考线放样、COGO等程序，在施工过程中很少用到，欢迎有兴趣的同事共同学习！谢谢！
