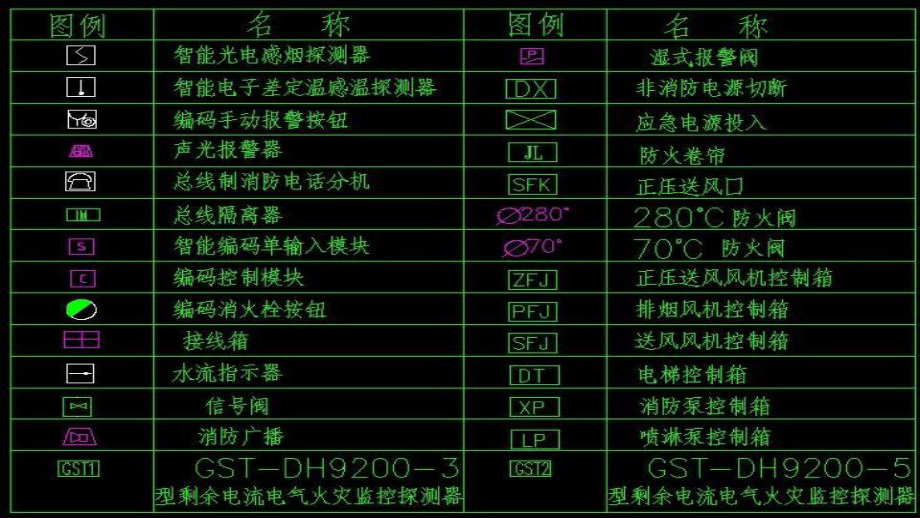

1、智能楼宇管理师消防课程内容火灾自动报警及消防联动系统（图例符号火灾自动报警及消防联动系统（图例符号与识图）与识图） 1、消防工程中图例符号的表示方法 消防工程中涉及很多图例符号如：带地址码的感烟探测器、感温探测器的图形符号是方形外框 烟感 温感 输入输出模块内用字母 “I/0” 表示 2、消防工程中的线路类别 消防工程中常用的线路包括：DC24V电源线、信号总线、广播线、电话线、直启线（多线）火灾自动报警及消防联动火灾自动报警及消防联动系统（系统（探测器的探测器的分类）分类） 1. 火灾探测器的种类感烟探测器、感温探测器是最常见火灾探测器。感烟式火灾探测器又分为离子感烟和光电感烟；感温火灾探测
2、器又分为定温式、差温式、差定温式。 2. 感烟式火灾探测器的原理离子感烟探测器是利用烟雾粒子改变电离室电流的原理来进行火灾探测。光电感烟探测器是利用烟雾对光的吸收或散射作用来进行火灾探测。 3. 差温式火灾探测器的原理差温探测器是当发生火灾时，室内温度升高速率超过某一特定值，使感应报警。按其工作原理又分机械式和电子式两种。对红外光束感烟探测器的描述(B)是不对的。 A、光电感烟 B、离子感烟 C、线型 D、减光式差温式火灾探测器的原理(A)是不对的。A、是根据异常温度B、是根据温升速率C、分机械式和电子式两种D、是当环境温度变化时，气室内的空气可通过泄漏孔排气4. 可燃气体探测器的运用场所可燃
3、气体探测器是利用测试环境的可燃性气体对气敏元件造成的影响而制成的火灾探测器。能应用于监测可燃性气体的泄露和火灾初期产生的可燃性气体。主要应用于易燃易爆场合的可燃性气体的监测。可燃气体探测器安装在燃气锅炉房、公寓厨房及(C)。A、工业生产中的甲烷、乙醇、一氧化碳、二氧化碳等气体产生处B、燃气表房、汽车库C、燃气表房，燃气阀门处D、燃气表房，室外燃气管线处火灾自动报警及消防联动系统火灾自动报警及消防联动系统的（的（探测器探测器的安装）的安装） 1. 探测器安装位置与风口的距离探测器的安装位置离空调侧送风口边至少1500mm，离顶送风口边至少500mm, 并宜接近回风口。探测器的安装位置，应考虑离送
4、风口的距离，离墙壁、梁的距离及500mm之内不应有遮挡物。探测器安装位置应注意事项中不包括(C)。 A、离空调侧送风口边至少1500mm B、离空调顶送风口边至少500mm(也不小于1.5米) C、离回风口边至少500mm D、探测器至墙壁、梁边的水平距离不应小于500mm 2. 探测器在走廊上安装间距的规则探测器在小于3米的走道上居中布置，感烟间距不超过1 5米，感温间距不超过10米。距端墙不大于上述的一半。 3. 探测器安装对线色的要求探测器的安装接线“+”线应为红色， “-”线应为兰色。且全楼一致。 4. 红外光束火灾探测器设置规则红外光束火灾探测器常用于高度不超过20米的高大空间。一对
5、红外光束火灾探测器保护面积，最大14100米。火灾自动报警及消防联动系统火灾自动报警及消防联动系统的（的（探测器探测器地址码）地址码） 1. 探测器地址码的作用在同一条总线上传递上百个信号，探测器与控制器之间是通过收发码电路来达到通信。用地址码来区别不同的发码，以判断其不同的位置。每一个地址码代表一个探测区域。一个探测器地址码，代表一个(D)。 A、探测器 B、保护区域 C、报警区域 D、探测区域 2. 探测器地址码编码方法探测器地址码通常有二进制编码, 手持编程器编码, 主机编码等编码方法。在探测器的背面设有微型拨码开关，分别代表一定的数值，这些数值按二进制规律设定，即分别代表20,21,2
6、2,23,24,25,26 (十进制地址为1，2，4，8，16，32，64)。拨动某个微型开关，即选定其一定的数值，这些数值之和即探测器的地址码。 3.非编码探测器运用场所非编码探测器模块在回路总线中占用一个编码地址，可以带若干个非编码探测器。适用于探测区域面积较大的场所。非编码探测器模块，(D)。A、只能接非编码探测器 B、能接非编码或编码探测器C、能接水泵起停按钮 D、能接非编码探测器和非编码手报按钮 消防输入模块 输入模块用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号蝶阀、70
7、防火阀（通风空调系统）及能够送回开关信号的外部联动设备等。火灾自动报警及消防联动系统火灾自动报警及消防联动系统的（的（消防模消防模块）块）1. 输入模块的作用输入模块，也称信号模块，作为输入信号与信号总线连接的桥梁，并赋予该信号地址码。输入模块连接的设备(D)是不对的。A、水流指示器、检修信号阀 B、压力开关C、非编码探测器、手报按钮 D、手报按钮、手动启泵按钮 输入输出模块 输入输出模块主要用于消防联动设备的控制，同时可接收联动设备动作后的回答信号。例如：可完成对防火卷帘门、排烟阀等设备的控制。2. 输入输出模块的接线范围输入输出模块的接线包含有电源线、输入信号线、输出信号线、信号总线等。
8、隔离模块（不占用总线回路地址） 在总线制火灾自动报警系统中，往往会出现某一局部总线出现故障（例如短路）造成整个报警系统无法正常工作的情况。隔离器的作用是，当总线发生故障时，将发生故障的总线部分与整个系统隔离开来，以保证系统的其它部分能够正常工作，同时便于确定出发生故障的总线部位。当故障部分的总线修复后，隔离器可自行恢复工作，将被隔离出去的部分重新纳入系统。3. 隔离模块使用规则隔离模块接在信号总线的始端或分支处（隔离模块不需要地址码）, 当信号总线上某处发生短路时，隔离模块呈现高阻，故障排除后，隔离模块又恢复工作。其作用是保证其他回路或回路其他部分能正常工作。隔离模块的使用，(D)。A、只能接
9、在信号总线的始端B、隔离模块需要地址码C、信号总线上某处发生短路, 隔离模块烧坏, 故障排除后，需要更换后再使用D、信号总线上某处发生短路, 隔离模块呈现高阻，故障排除后，隔离模块又恢复工作消防防排烟设备的组成 防排烟系统在整个消防联动控制系统中的作用是非常重要，它能在火灾发生时将建筑内的烟气排出，并能阻隔烟气以防止烟气在建筑内的蔓延。 目前防排烟设备包括：防火门，防火卷帘门，防火阀，挡烟垂壁，排烟风机，加压风机等设备。 挡烟垂壁1. 与风路系统联动的设备类别火灾自动报警与风路系统联动的设备有三类，正压送风、机械排烟、通风空调。火灾自动报警与风路系统联动的设备，不包括(C)。A、加压送风 B、
10、机械排烟 C、局部排风 D、通风空调2. 防排烟系统阀门与模块的配合排烟机旁的排烟防火阀(常开，火灾时，到280关闭）用输入模块配合。排烟口（常闭，火灾时打开），用输入输出模块配合。3. 火灾时地下室补风的作用对于地下室火灾时，排烟的同时要进行补风，否则负压的效果不利于排烟。按规范规定，补风量不小于排烟量的50%。用电气连锁启动补风机。对于地下室，排烟的同时要进行补风，(A)的描述是不对的。A、目的是送入新鲜空气 B、以免负压时不利于排烟C、补风量排烟量的50% D、电气连锁启动补风机4. 不同温度的防火阀使用地点火灾时，四通八达的通风空调系统的管道会使烟雾蔓延，扩大火灾范围。用70防火阀及时
11、切断管道，停止通风空调机的运行，是防止火灾蔓延的有效措施。而280防火阀则用在排烟管道中。防火阀的运用，(A)。A、70防火阀用在空调管道中，280防火阀用在排烟管道中B、280防火阀用在空调管道中，70防火阀用在排烟管道中C、70防火阀在火灾初期起作用，280防火阀在燃烧高温时起作用D、280防火阀用在正压送风管道中，70防火阀用在空调管道中火灾自动报警及消防联动系统火灾自动报警及消防联动系统的（的（消防联消防联动设备）动设备） 1. 喷淋系统中各报警信号的种类水喷淋系统中，报警信号有水流指示器、检修信号阀、压力开关。水喷淋系统中，下列信号经信号总线送消防控制器，使用(D)是不对的。A、水流
12、指示器 B、检修信号阀 C、压力开关 D、湿式报警阀 2. 消火栓泵启动的方法消火栓泵可以在消火栓上、消防控制室内（自动/手动）、消防泵房内实施多处启动。消火栓泵可在多处启动，不包括(D)。A、消防控制室内，总线自动控制方式B、消防控制室内，手动直接控制C、分布在现场的多个消火栓按钮D、消防泵房的配电柜上自动控制方式启动 3. 消火栓按钮的接线规则一般消火栓按钮的接线有三组，信号模块的输入、直接起泵命令、启泵后的反馈信号。消火栓按钮的接线，不包括(A)。A、控制电源接通 B、信号模块的输入C、直接起泵控制命令 D、启泵后的反馈信号火灾自动报警及消防联动系统的火灾自动报警及消防联动系统的（应急照应急照明明）应急照明的供电电源方式采用带蓄电池的应急照明灯或双回路供电切换，双回路切换供电的同时，再加蓄电池，采用集中蓄电池电源。火灾时，应急照明的电源方式，不包括(D)。A、带蓄电池的应急照明灯 B、双回路供电切换C、集中蓄电池电源 D、UPS电源
