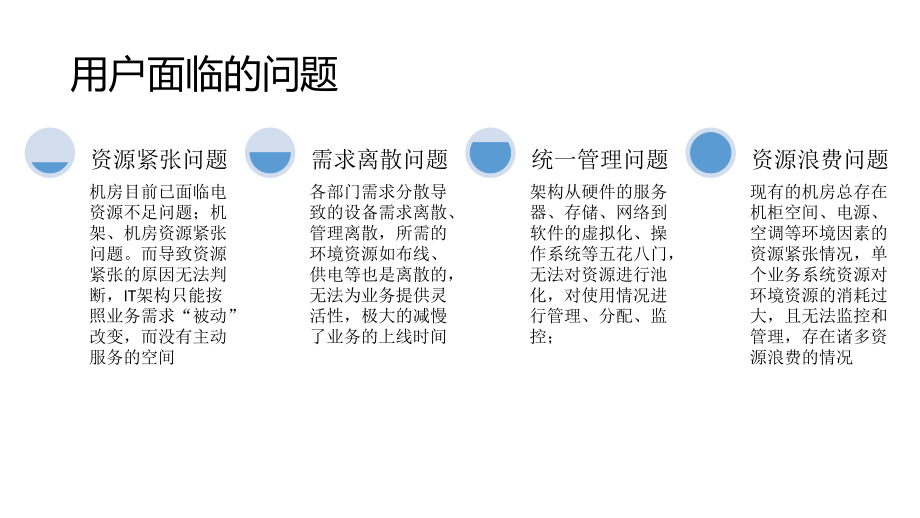

1、下一代数据中心解决方案下一代数据中心解决方案下一代数据中心的发展方向传统以硬件为基础的数据中心 过度依赖硬件，规划、设计、实施均以硬件为基础 易于形成硬件资源瓶颈，难以扩容 缺乏灵活性，缺乏管控，资源利用率低传统的软件定义的数据中心 软硬件割裂的设计 导致硬件过分配置，性能和效率下降 对资源控制不透明，管理和排错难度大下一代的数据中心 面向业务，全资源池化、软件化 配合业务弹性伸缩，提高灵活性，整体扩容及减容均易于实现 资源利用率高，可视化用户面临的问题机房目前已面临电资源不足问题；机架、机房资源紧张问题。而导致资源紧张的原因无法判断，IT架构只能按照业务需求“被动”改变，而没有主动服务的空间
2、资源紧张问题各部门需求分散导致的设备需求离散、管理离散，所需的环境资源如布线、供电等也是离散的，无法为业务提供灵活性，极大的减慢了业务的上线时间需求离散问题架构从硬件的服务器、存储、网络到软件的虚拟化、操作系统等五花八门，无法对资源进行池化，对使用情况进行管理、分配、监控；统一管理问题现有的机房总存在机柜空间、电源、空调等环境因素的资源紧张情况，单个业务系统资源对环境资源的消耗过大，且无法监控和管理，存在诸多资源浪费的情况资源浪费问题解决思路 结合下一代数据中心发展的趋势和用户在IT系统运维管理过程中存在的“痛点”问题，我们认为未来公司的数据中心至少应该实现如下两点目标： 1、数据中心资源池化
3、包括环境资源如机柜、电力、空调模块化；IT资源如计算、存储、网络资源池化等。帮助用户简单、标准的管理各种IT资源，最大限度让IT为业务提供服务。 2、绿色数据中心对整体资源的利用进行可视化的管理、维护和监控，提前预判资源容量情况，即使提醒管理员扩容，或者并清理超额配置的资源，为业务快速上线提供更好的支持并提高资源利用率，提升整体数据中心的绿色节能效果。解决方案模块化机房解决方案+高密度整机柜解决方案+云管理平台解决方案=下一代数据中心云管理平台的作用云管理平台是实现IT资源“按需”交付的重要环节，是实现云计算的能力的基础。云管理平台的作用包括： 软件定义计算 软件定义存储 软件定义网络 实现虚
4、拟机资源的管理、调度 实现各种异构设备、异构资源池的管理 实现以业务为驱动的自动化资源管理云管理平台的作用云管理平台可以帮助用户实现：1、所有的IT资源统一管理，提高审批效率，提升IT系统服务水平。部门间的需求可以用内部流程快速调配，第三方的需求也可以通过采购内部IT资源的方式来快速提供服务，降低了业务开展的时间，可以帮助IT部门从成本中心向价值中心甚至利润中心转变；2、智能的运维，快速定位故障，实时了解IT系统的运行情况，资源无论是超额配置还是到达容量瓶颈均可以获得提醒和预警，提升了业务的敏捷性，并且可以实现一步规划、分步实施的灵活性；3、云管平台的开放性避免了厂商锁定，可以利旧现有的IT基
5、础设施，实现异构架构的管理；并且更容易实施数据备份、网络防护、安全审计等工作。高密度整机柜的作用 整机柜服务器打破了传统服务器固有设计架构，摒弃传统服务器单机电源、风扇、独立的设计思想，将供电、散热和管理单元统一集中，使得部署对象从单台服务器,变成集成的数据中心模块。整机柜服务器的1个机柜可以实现2-3个传统机柜的服务器容量。 整机柜服务器结合云管理平台，可以快速的实现用户业务能力的扩展。最大的能力可以实现单日单机房5000节点的交付能力，比起传统的机架式服务器或者刀片式服务器的上架和部署速度，效率提升了10倍。高密度整机柜的作用高密度整机柜对比其他传统方案，可以帮助用户实现：1、对比机架式服
6、务器：计算、存储、网络统一无需独立部署节省50%以上的机房空间降低10%的整体功耗可以实现统一监管2、对比刀片式服务器：比其提供更高的存储密度可自行定义网络交换设备单机柜提供更多节点高密度整机柜的作用模块化机房的作用 传统数据中心的建筑、施工和各组成部件（比如空调系统、UPS等）可能会分属不同的公司，并且需要按照客户的远期需求目标进行最大化设计，因此耗费的工期较长。模块化机房类似于家装的一体化厨房，在工厂内将数据中心的预制部件分块制造，然后在数据中心中进行组装。相比传统数据中心不论是交付周期还是能耗、成本控制都更为优秀。 模块化数据中心包含了传统数据中心需要的冷热通道模块、供配电系统、制冷系统
7、、机柜及布线系统和监控系统，不仅实现了PUE值的进一步降低，还通过对数据中心所有末端设备的整合，使其成为数据中心的独立部署颗粒，根据业务发展随需部署，实现了数据中心初期投资的降低。模块化机房的作用模块化机房可以帮助用户实现：1、对基础设施要求低 传统的数据中心机房净高要求超过3.2m，而模块化数据中心高度仅需2.5m，且制冷方式为列间空调平行送风，不需要架空地板，满足大部分写字楼或者一般非数据中心用途的基础设施，且因制冷方式的改变导致单柜可容纳3KW-10KW的功率范围。2、降低非IT设备的电力需求 传统的数据中心能耗除了IT设备外，制冷也是能耗大户，几乎占整个IDC能耗中的一半，所以制冷技术
8、的优劣很大程度上决定了数据中心的能效水平。传统的数据中心由于没有冷热通道隔离，导致数据中心内部冷热气流紊乱，冷热交互产生了局部热点。模块化数据中心选用制冷更精准的列间空调，采用水平送风方式，克服了传统精密空调下送风导致的冷量不足、除湿运行、不节能、热点频现等缺点，而且采用封闭冷通道设计有效地避免了传统机房中冷热空气混合，从而大幅减少或避免风量和冷量的损耗，最终大幅提高制冷的效率。模块化机房的作用模块化机房可以帮助用户实现：3、并行扩展IT设施实现业务快速扩张 传统数据中心存在建设周期长的问题，传统数据中心在尚未完成施工前，IT设施无从部署，严重的拖延了业务时间。而模块化数据中心的配电、空调、监
9、控、机柜及其结构系统（包括机柜、支撑结构件、顶棚、桥架以及冷通道等）均为工厂预制，可以在配电系统、柴油后备、制冷系统和冷却塔等辅助设施全部建设好，就开始IT部署。在这种建设模式下，整个基建过程跟IT部署分步实施，减少了它们之间互相影响的可能性，也能真正实现按需部署和扩展。4、按需扩展，避免过度规划 传统的数据中心通常会采用制冷系统、配电系统“一步到位”的传统建设模式，但是在机房可能在开始运行的很长一段时间内，只有部分机柜会放置服务器，但是仍需要对整个房间来制冷，冷量的浪费非常严重。同样的问题也存在于配电系统，比如空开容量的浪费、过度规划等。而模块数据中心则能大大降低了设备在数据中心运行初期的运
10、维成本、人工成本以及设备折旧成本，比如模块内可以包含的机柜、监控组件、配电柜、空调等，都可以做到“边成长、边投资”。Deployment SpeedDensity per Watt传统数据中心Terrain flexibility Highest SecurityHighest RedundancyPUEDeliver within 6 weeks模块化数据中心8-10kw/rackPUE1.5（南方） 1.3（北方）4kw/rack22.5yearsPUE 1.7-1.8CapEX 30Krmb/kwCapEX -30% -50%主要预期收益包括：建设周期由2年缩短到36个月，快速响应业务需
11、求；PUE值低于传统数据中心，大幅度降低运营成本；降低CapEx投资和总体建设成本；机架、服务器与网络实现标准化，降低运维成本按需部署，灵活调度，最大限度保护投资；可以按network/computing/storage配置不同模块，按需组网Not match NeedsMatch by Needs模块化机房的作用解决方案产品介绍 以下主要以浪潮厂商的产品为参考做下一代数据中心构建方案的介绍，选择浪潮的优势在于上述解决方案浪潮均有对应的产品。其中云管理平台、高密度整机柜产品均为自主研发并在用户中有成熟的实施案例；而模块化机房则为自研产品及第三方产品的结合，浪潮提供整体集成方案，但也具备相应的实
12、施案例。 浪潮产品包括： 1、云管理平台云海OS 4.5 2、高密度整机柜方案Smartrack 4.0 3、模块化机房按需定制一、云管理平台产品1.1 设计理念1.2 产品体系1.3 逻辑架构1.4 产品特点开放性和异构1.4 产品特点数据中心自动化1.4 产品特点面向业务交付IT服务1.4 产品特点安全与审计1.5 产品价值实现多种云服务1.5 产品价值公有与私有混合云1.5 产品价值Devops1.5 产品价值其他1.6 客户案例1.6 客户案例二、高密度整机柜产品 2011年，百度、阿里巴巴、腾讯、中国电信等联合发起“天蝎”计划，旨在共同开发中国整机柜服务器的技术标准，浪潮作为重要成员
13、参与其中。浪潮SmartRack是中国第一款符合天蝎技术标准的产品。 整机柜服务器打破了传统服务器固有设计架构，摒弃传统服务器单机电源、风扇、管理独享的设计思想，将供电、散热和管理单元统一集中。该产品整体生产、整体部署，使得部署对象从单台服务器变成集成的数据中心模块。 如说在采用了浪潮的SmartRack整机柜服务器后，只要4个平方就把原来100平方的服务器全都装进去，并且在上海的自然环境下，数据中心的PUE值大概是1.4。”PUE(PowerUsageEffectiveness，电源使用效率)，PUE = 数据中心总设备能耗/IT设备能耗三、模块化机房产品行间空调机柜级送风提高制冷效率冷通道
14、组件冷通道封闭，气流约束，提高制冷效率配电柜传统机房模块数据中心构成模块数据中心构成具备定制化、模块化、绿色节能、智能管理等特点的绿色（云）数据中心行间空调机柜级送风提高制冷效率冷通道组件冷通道封闭，气流约束，提高制冷效率配电柜模块化机房的优势-制冷效率的大幅提升气流未分类循环不足冷热短路冷空气不平均效率低局部热 传统机房无法解决的问题微模块通过冷热通道封闭、行间空调水平送风提高制冷效率模块化机房节能原理模块化机房节能原理 模块化设计,冷热通道隔离,冷通道内部温度恒定均匀 调高冷通道内温度,实现节能每台每台CCU送风送风20 每台每台CCU回风回风33 每台每台CCU风量风量6000m3/h每
15、台每台CCU送风送风27每台每台CCU回风回风40 每台每台CCU风量风量6000m3/h 模块化（云）机房降低CapEx 按需,快速部署，大幅降低CapEx投资 以某中小型数据中心分析比较:模块化机房的优势-低资金投入（CapEx）序号序号营造方式营造方式特点特点需要机房面积需要机房面积PUE值值机柜数量机柜数量 总预算（万元）总预算（万元）1传统低密度、集中化4000平方米2.0以上250RMB30002新型高密度、模块化550平方米1.4左右80RMB1600 以上面的案例,计算年节约电费: 1000KW*(2.0-1.4)*0.8*24*365 *0.6=252W PUE值远低于传统机房值(2.5),大幅降低减少碳排放做出贡献，降低PM2.5 年碳排放量：1000KW*(2.0-1.4)*0.8*24*365 *0.785=3300吨
