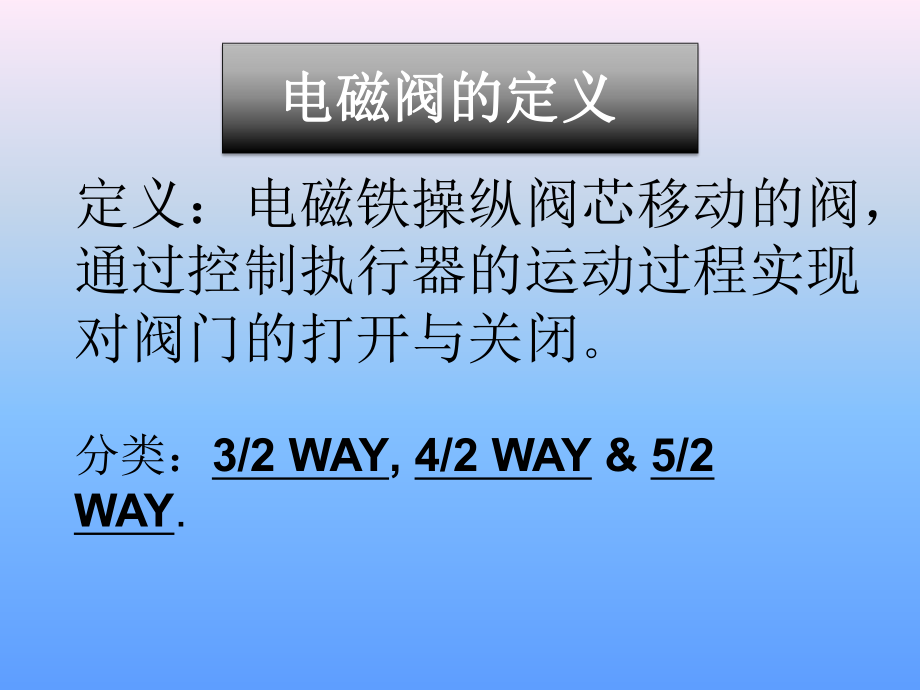

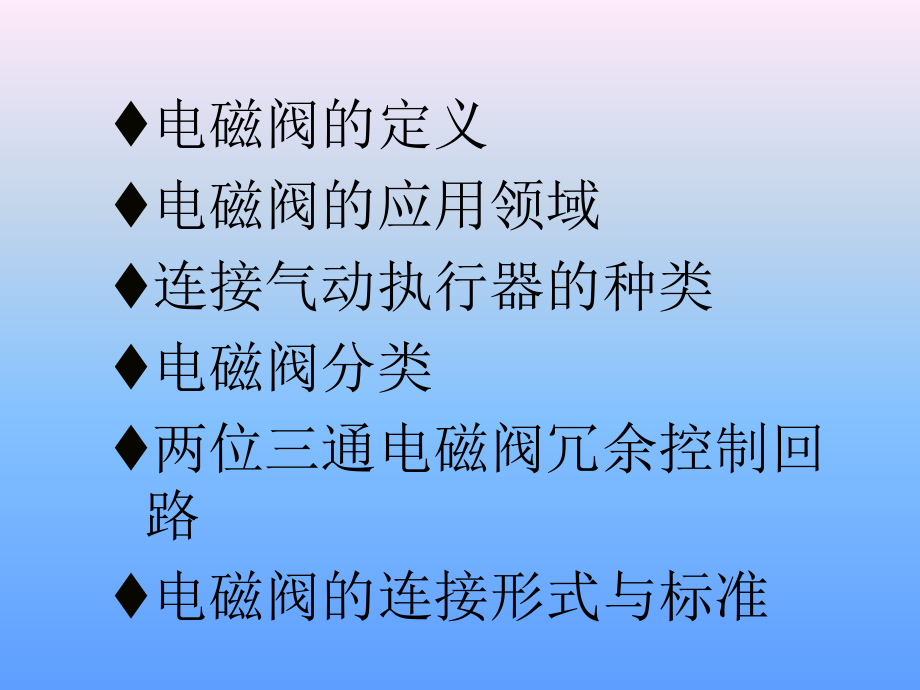

1、 t电磁阀的定义t电磁阀的应用领域t连接气动执行器的种类t电磁阀分类t两位三通电磁阀冗余控制回路t电磁阀的连接形式与标准 电磁阀的定义电磁阀的定义定义：电磁铁操纵阀芯移动的阀，通过控制执行器的运动过程实现对阀门的打开与关闭。分类：3/2 WAY, 4/2 WAY & 5/2 WAY. 电磁阀分类按操作方式分按操作方式分类类人力操作人力操作按钮式按钮式手柄式手柄式脚踏板式脚踏板式机械操作机械操作柱塞式柱塞式滚轮杠杆式滚轮杠杆式电气操作电气操作直动式直动式先导式先导式气压控制气压控制直接控制直接控制间接控制间接控制按阀芯结构分类按阀芯结构分类阀芯结构阀芯结构截止式滑柱式滑板式密封形式密封形式弹性密
2、封（橡胶密封）间隙密封（金属密封）I 型型T 型型I 型电磁铁吸力较小，适合于直流电磁铁和小型交流电磁铁，常用作小型直动式和先导式电磁铁。T 型电磁铁吸力强，行程长，体积大，适合于交流电磁铁，主要用于行程较大的直动式电磁铁。线圈线圈静铁芯静铁芯动铁芯动铁芯行程（气隙）行程（气隙）直动式先导式特点：利用电磁先导阀输出先导压力，此先导压力控制主阀芯换向1、结构复杂，动作频率比直动式的低。2、先导阀体积小，电磁吸力小，故耗电量少3、主阀芯行程不受电磁控制部分的影响，不会因 主阀芯卡死而烧毁线圈。外部先导压力外部先导压力内部先导式外部先导式 A B P R R AB P R R 先导式 两位三通结构图
3、 两位三通动作过程演示（气缸式）不带电状态不带电状态排气进气电磁线圈弹簧复位执行器气缸排气进气电磁线圈气缸弹簧复位执行器带电状态带电状态 两位三通动作过程演示（气缸式） 两位三通动作过程演示（膜片式）两位三通动作过程演示（膜片式） 两位五通结构图(1) 两位五通结构图(2) 两位五通结构图(3)不带电状态不带电状态排气进气电磁线圈双双作用执行器作用执行器 两位五通动作演示（气缸式） 两位五通动作演示（气缸式）排气进气双双作用执行机构作用执行机构电磁线圈带电状态带电状态 两位五通动作演示（气缸式）两位三通电磁阀冗余控制回路典型常用的典型常用的一一个电磁阀控制个电磁阀控制 S阀门阀门电电磁磁阀阀存
4、在存在潜在危潜在危险险：1. 不能识别故障 2. 必须关闭维护3. 不容易确认电磁阀的状态4. 电磁阀维护周期短 两位三通电磁阀冗余控制回路 SS通路通路阀门阀门 一个电磁阀出现故障，另一个电磁阀仍然可以保证阀门正常动作，这种方式可以提高稳定性。l 预防紧急关断电电磁磁阀阀1电电磁磁阀阀2两位三通电磁阀冗余控制回路动作演示气缸气缸进气进气排气排气电磁阀不带电状态电磁阀不带电状态电磁阀电磁阀 A电磁阀电磁阀 B两个电磁阀两个电磁阀连接连接两位三通电磁阀冗余控制回路动作演示两个电磁阀两个电磁阀连接连接进气进气排气排气电磁阀电磁阀 A电磁阀电磁阀 B气缸气缸电磁阀带电状态电磁阀带电状态气缸气缸电磁阀
5、带电电磁阀带电, 但是电磁阀但是电磁阀A fail电磁阀电磁阀 B两位三通电磁阀冗余控制回路动作演示两个电磁阀两个电磁阀连接连接进气进气排气排气两位三通电磁阀冗余控制回路动作演示气缸气缸带电带电, , 但是电磁阀但是电磁阀B B failfail电磁阀电磁阀A两个电磁阀两个电磁阀连接连接进气进气排气排气两位三通电磁阀冗余控制回路动作演示-并联两位三通电磁阀冗余控制回路动作演示-串联a , 正常动作情况是为“防勿动”。b , 下面两种故障情况是为稳定性。 电磁阀的连接形式与标准 一、板式连接。一、板式连接。二、管式连接。二、管式连接。法兰连接法兰连接螺纹连接螺纹连接A, NPTB, RCC,G螺
6、纹a, NPTa , NPT螺纹：美国标准的60度锥管螺纹。b , Rc螺纹：英制密封55度圆锥内螺纹。c ，G螺纹：G是 55 度非螺纹密封管螺纹。 电磁阀的连接形式与标准 1、 “位”是指阀芯在阀体内可停顿位置的数目。 在液压符号中用方框表示，用几个连起的方框表示几位。2、 “通”指阀座控制的油路通道数目。对于管式液压阀很容易判断，有几根接管通常电磁阀表示几通，不同的油道之间只能通过阀芯移位时阀口液压符号图中，工作位置的方框上，连有几根出线便表示几通。3、方框中的箭头符号表示在该工作位置阀所控制的油路是相通的。T字形符号表示油路为不通，有些电磁阀部分阀口会设有节流孔，通常在液压符号中该部分
7、油路的箭头指示上会有相应的标注。电磁阀的电磁阀的“位位”和和“通通”电磁阀的安装注意事项1、工作参数(电源、介质压力、压差)满足工况条件。2、保证管道的清洁，避免杂质进入电磁阀管道，安装前要对电磁阀的管道进行清洗。3、有杂质的介质，必须安装过滤网。4、电磁线圈部件应竖直向上。5、电磁阀前后可加装手动阀，同时设旁路，便于故 障时维护。6、电磁阀是定向的，不可装反，通常在阀体上用指出介质流动方向 。真空管路下可以反装。7、尽量不要让电磁阀长时间处于通电状态，这样容易降低尽量不要让电磁阀长时间处于通电状态，这样容易降低线圈使用寿命甚至烧坏线圈，就是说，常开、常闭电磁阀线圈使用寿命甚至烧坏线圈，就是说
8、，常开、常闭电磁阀不可互换使用。不可互换使用。D=方向控制阀,G=底版安装,4=电磁铁控制,V=额定压力（350bar)接口：3=ISO 4401-03,CETOP 3(NEPA D03)(仅高性能）阀芯型式：2=闭式中位（全部油口）,阀芯弹簧配置：C=弹簧对中线圈型式：U=DIN 43650线圈线圈额定值：（标准功率）H=24VDC油口节流孔：20=2.0MM直径特殊部件：S300=特殊后缀 号弹簧偏置型滑 阀 型 号弹簧对中型滑 阀dg4V-3-0A 0A dg4V-3-0C 0dg4V-3-2A 2A dg4V-3-2C 2dg4V-3-22A 22A dg4V-3-6C 6dg4V-3-0B 0B dg4V-3-7C 7dg4V-3-2B 2B dg4V-3-8C 8dg4V-3-0BA 0BAdg4V-3-3Cdg4V-3-31C331PDF 文
