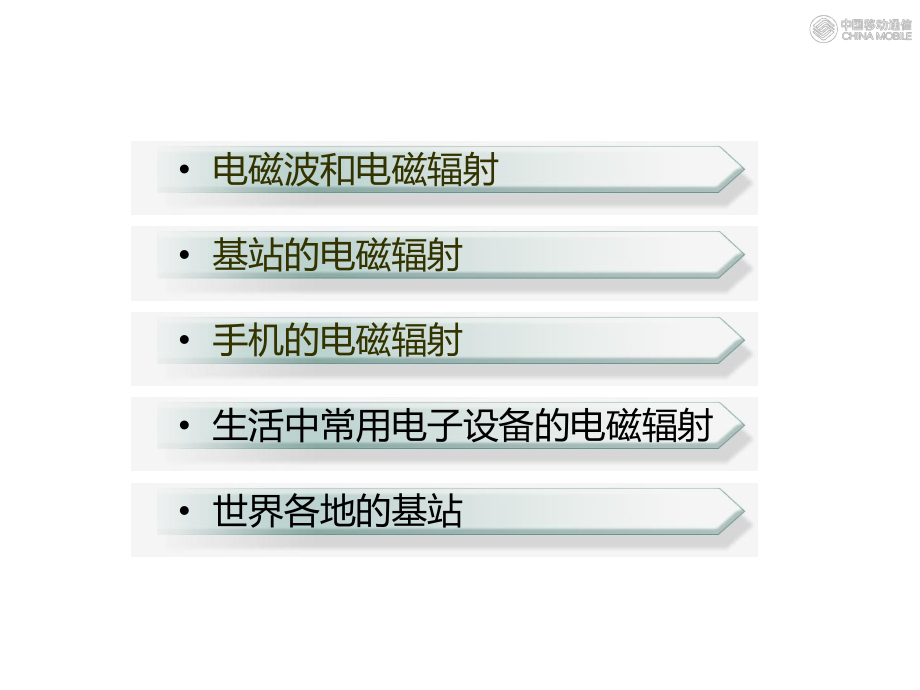

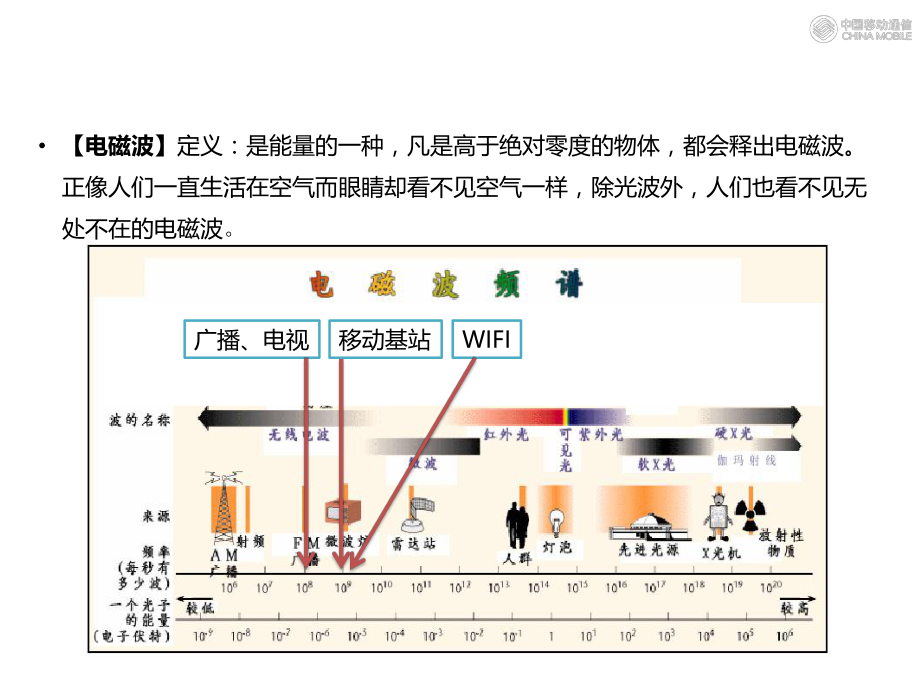

1、移动通信电磁辐射介绍移动通信电磁辐射介绍 电磁波和电磁辐射 基站的电磁辐射 手机的电磁辐射 生活中常用电子设备的电磁辐射 世界各地的基站一、电磁波和电磁辐射 【电磁波】定义:是能量的一种,凡是高于绝对零度的物体,都会释出电磁波。 正像人们一直生活在空气而眼睛却看不见空气一样,除光波外,人们也看不见无处不在的电磁波。移动基站广播、电视WIFI一、电磁波和电磁辐射 【电磁辐射】 电磁辐射是能量以电磁波形式通过空间传播的物理现象。从物理上讲,变化的电场会引起一个变化的磁场,同时,变化的磁场亦会引起一个变化的电场。不断变化的电场和磁场,就会形成一个向空间传播的电磁波。 【电磁辐射标准】注:以上标准定义

2、频段为30-3000MHz,移动通信基站、广播、电视、WIFI都属于该频段。地区辐射强度(功率密度)备注欧盟450W/cm2整体环境要求美国IEEE600W/cm2整体环境要求日本邮政电信技术委员会600W/cm2整体环境要求香港电信治理局450W/cm2整体环境要求国家标准辐射强度(功率密度)备注电磁辐射防护规定(GB8702-88)40W/cm2整体环境要求电磁辐射环境影响评价方法与标准(HJ/T10.3-1996)8W/cm2单个项目要求中国其他可以看出,我国在辐射标准的制定上比世界其他国家严格10倍以上!一、电磁波和电磁辐射 【中国与其他国家电磁辐射标准对比图示】 辐射大辐射小中国电磁

3、辐射标准要比国际标准苛刻很多!频率(MHz)电磁辐射标准(W/cm2)3030001000200300400500600中国欧盟/香港美国/日本 【电磁辐射相关单位】 W,mW:瓦,毫瓦,电磁波发射功率单位,1W=1000mW dBm:分贝毫瓦,电磁波发射功率的另一种表达形式,手机测量常用单位1mW=0dBm1W=30dBm W /cm2:微瓦/平方厘米,电磁波功率密度,辐射检测常用单位二、基站的电磁辐射 【基站电磁辐射示意图】 基站发射频率:MHz基站发射功率:W或dBm手机发射功率:W或dBm手机接收基站功率:dBm专业辐射检测仪:W/cm2 测量范围:0.19,999,000W/cm2测

4、量精度:高 非专业辐射检测仪:W/cm2 测量范围:1424W/cm2测量精度:低 dBm=10log(mW)mW=100.1dBm例如手机测量到-60dBm信号,等于10-6mW=0.000000001W,即十亿分之一瓦!二、基站的电磁辐射 【手机检测到的基站辐射强度】 手机收到的基站信号强度(dBm)对应的基站辐射功率(W)对应的基站辐射强度(W/cm2)相当于国家标准的单座基站国家标准(W/cm2)-40千万分之一0.01八百分之一8-50一亿分之一0.001八千分之一-60十亿分之一0.0001八万分之一-70百亿分之一0.00001八十万分之一-80千亿分之一0.000001八百万分

5、之一-90万亿分之一0.0000001八千万分之一-100十万亿分之一0.00000001八亿分之一手机信号良好一般指基站信号强度-60dBm左右,对应接收到的基站辐射功率只有十亿分之一瓦,而此时的基站辐射功率密度为0.0001W/cm2,是国家标准的八万分之一!该数值在现有辐射仪表测量下限(测量下限0.1W /cm2)以下,无法直接测量!二、基站的电磁辐射 【单座基站辐射影响】 单座基站的辐射,在距离10米外,辐射强度低于国家标准,在距离70米外,辐射值将降低到0.1W/cm2以下,目前专业的辐射检测仪(测量下限0.1W/cm2)无法检测!天线下方辐射最小,正下方辐射值几乎为0!天线方向图5

6、43210手机辐射低手机辐射高三、手机的电磁辐射 【一般情况下手机电磁辐射与收到基站信号强度的对应关系】 基站辐射越强,手机辐射越小;基站辐射越弱,手机辐射越大!这就好比人与人说话,相隔20米比相隔5米更费劲,更大声!( )( )( )( )安全偏高国家标准40 W/cm2三、手机的电磁辐射 【手机如何检测基站辐射强度】 苹果手机第1步:打开拨号界面,输入*3001#12345#*第2步:按呼叫键第3步:查看左上方基站信号强度,单位dBm第1步第2步第3步 安卓操作系统手机第1步:打开拨号界面,输入*#*#4636#*#*第2步:在随后出现的页面上,点击“手机信息”第3步:查看信号强度数值,单

7、位dBm或者:点击“设定”=“关于设备”=“状态”第1步第2步第3步三、手机的电磁辐射 【手机如何检测基站辐射强度】 1、用户接受到的基站辐射强度远小于手机的辐射强度2、信号弱时通话1分钟,人体受到的手机辐射量,相当于附近基站对人体辐射347天(近1年)的量!四、生活中常用电子设备的电磁辐射 【生活中常用电子设备的电磁辐射强度对人体影响对比】 p 无线路由器(WIFI): 1W/cm2p IPAD: 0.5W/cm2p基站(信号强):0.0001W/cm2p手机(信号弱): 50W/cm2p 国家标准:40W/cm2p手机(信号强): 1.25W/cm2五、世界各地的基站 【北京人民大会堂】 五、世界各地的基站 【香港居民小区常见基站】 五、世界各地的基站 【瑞士国际奥林匹克办公大楼】 五、世界各地的基站 【丹麦皇室广场】 五、世界各地的基站 【瑞典哥德堡市歌剧院广场】 五、世界各地的基站 【希腊宪兵广场旁】
