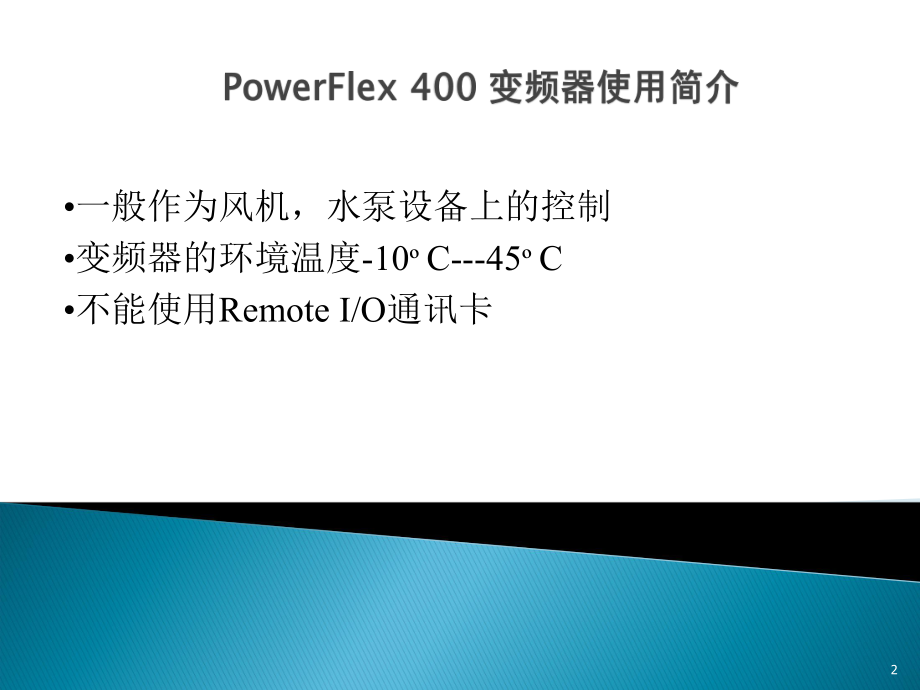

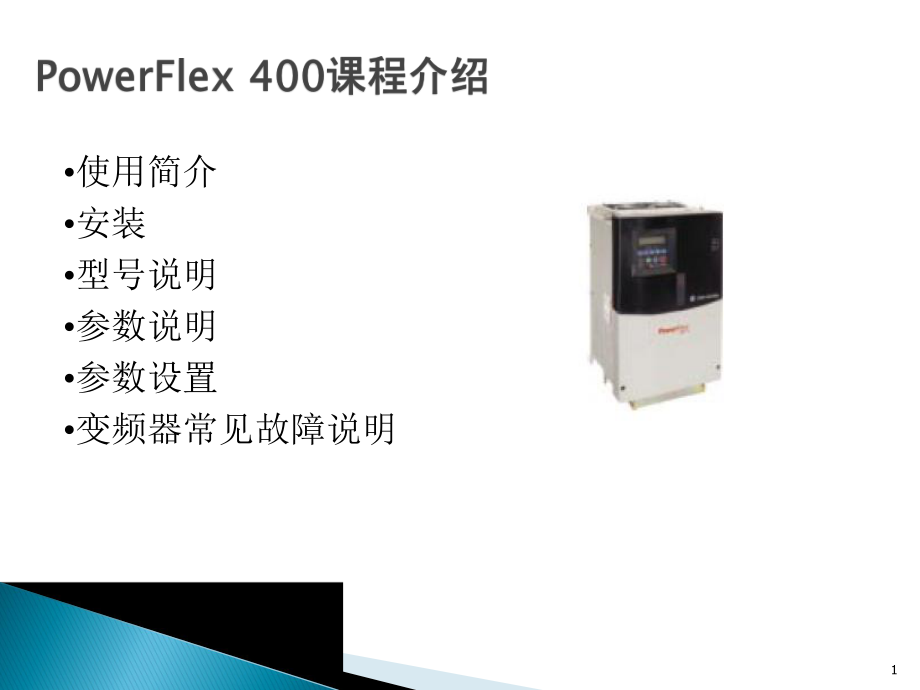

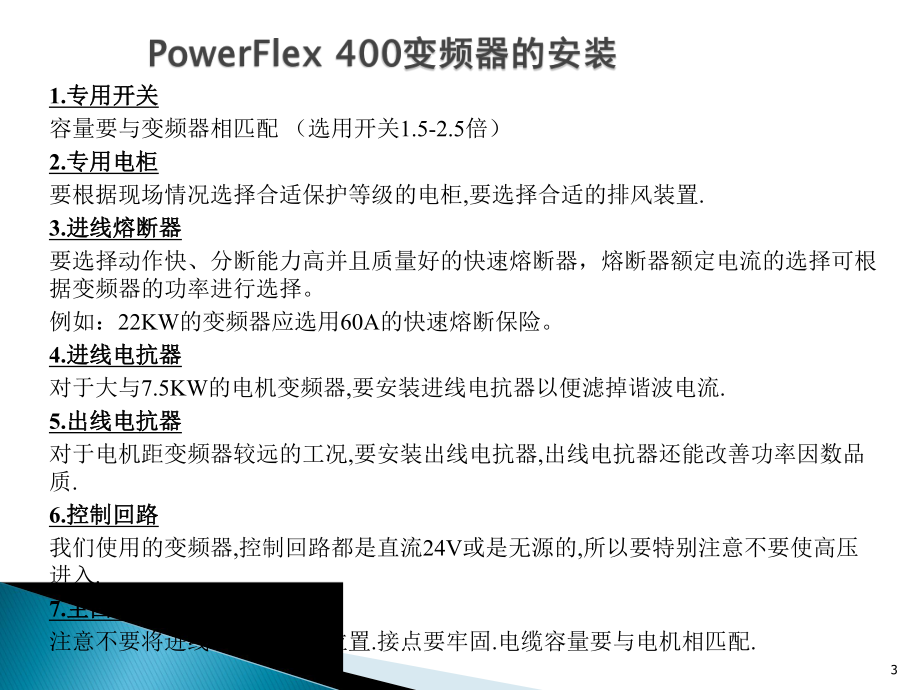

1、1使用简介安装型号说明参数说明参数设置变频器常见故障说明2一般作为风机，水泵设备上的控制变频器的环境温度-10 C-45 C不能使用Remote I/O通讯卡31.专用开关专用开关容量要与变频器相匹配 （选用开关1.5-2.5倍）2.专用电柜专用电柜要根据现场情况选择合适保护等级的电柜,要选择合适的排风装置.3.进线熔断器进线熔断器要选择动作快、分断能力高并且质量好的快速熔断器，熔断器额定电流的选择可根据变频器的功率进行选择。例如：22KW的变频器应选用60A的快速熔断保险。4.进线电抗器进线电抗器对于大与7.5KW的电机变频器,要安装进线电抗器以便滤掉谐波电流.5.出线电抗器出线电抗器对于电
2、机距变频器较远的工况,要安装出线电抗器,出线电抗器还能改善功率因数品质.6.控制回路控制回路我们使用的变频器,控制回路都是直流24V或是无源的,所以要特别注意不要使高压进入.7.主回路电缆主回路电缆注意不要将进线和出线接错位置.接点要牢固.电缆容量要与电机相匹配.456 电机功率 KW 保险额定电流A2.2104.0205.5207.5251130154018.55022604512555150752007例：C框架（更换以太网外壳版）型号：22c-D022N1038例：D框架型号：22c-D045A1039例：E框架型号：22c-D072A10311R/L1S/L2T/L3P1P2DC-U/
3、T1V/T2W/T3 PEPE三相电源输入到电机，改变任意两相会使电机改变转向保护接地电感接入接入时将短封片拆除直流制动器正极接在P1P2（保留短封片）上，负极接在DC-上12161718192021222324ESC退出：在编程菜单中后退一步，取消一次参数变化并且退出编程模式SEL选择：在编程菜单中前进一步，查看参数值时选择一个数字上下箭头： 改变参数组或参数号，增加/减少一个闪烁的数字值回车键：在编程菜单中前进一步，保存一个修改的参数值数字量增加和减少箭头：控制变频器的速度（在缺省状态下是激活的）启动运行键：用于变频器启动（在缺省状态下是激活的）AUTO自动键：用于选择自动控制模式OFF停
4、止键：用于停止或者清楚故障2526P042-自动模式 需要停车进行设置相关参数：T051 T052 T053 T0542728293031P03 (Motor NP Volts)参数名称参数号参数组号：b=基本显示组 P=基本编程组 T=端子组态组 C=通讯组太组 A=高级编程组 R=辅助继电器卡件组 d=高级显示组32基本参数b基本编程P端子组态T通讯组态 C高级编程 A辅助继电器R高级显示d33从 “基本参数” 中可以查看到电机正在运行中的：b001-输出频率b002-命令频率b003-输出电流b004-输出电压b005-直流母线电压b007-故障码1b010-输出功率b013-转矩电流b
5、014-变频器温度34从 “基本编程” 中可以设置：P031-电机铭牌电压P032-电机铭牌频率P033-电机铭牌电流P034-最小频率P035-最大频率P036-启动源P037-停止模式P038-速度基准值P039-加速时间P040-减速时间P041-复位成缺省值P042-自动模式35P036-启动源 此参数需要停车进行设置P036=0 键盘控制变频器运行I/O端子01=停止（惯性停车），I/O端子02=不使用，I/O端子03=不使用P036=1 3线制控制 由输入端子控制变频器运行I/O端子01=停止（由P037设置停止方式），I/O端子02=启动，I/O端子03=方向P036=2 2线制
6、控制 由输入端子控制变频器运行I/O端子01=停止（惯性停车），I/O端子02=正向运行，I/O端子03=反向运行36P037-停止方式 P037=0 斜坡停止并且清除故障P037=1 惯性停止并且清楚故障P037=4 斜坡停止P037=5 惯性停止37P038-速度基准值P036=0 键盘控制变频器速度P036=1 内部频率 （来自于A142内部频率源）P036=2 模拟量输入1 （该模拟量源由T069-模拟量输入1和控制板上DIP开关AI1进行选择，缺省的AI1开关是0-10V）P036=3 模拟量输入2 （该模拟量源由T073-模拟量输入2和控制板上DIP开关AI2进行选择，缺省的AI2
7、开关是0-10V）P036=4 预置频率（当T051-T054数字量端子编辑为预置频率时，并且数字量被激活后，变频器的频率由A143-A146来控制）P038=5 通讯口频率源38P039-加速时间 由P039和A147决定加速时间P040-减速时间由P040和A148决定减速时间39从 “端子组态” 中可以做以下设置：T051-数字量输入1选择T052-数字量输入2选择T053-数字量输入3选择T054-数字量输入4选择T055-继电器输出1选择T060-继电器输出2选择T069-模拟量输入1选择T073-模拟量输入1选择T082-模拟量输出1选择40T051/T052/T053/T054
8、相关参数：P036/P038/P039/P040/A141/A142/A143-A146/A147/A148/A166/A177/A180/d301/d302=0 不用=1 消防强制模式=2 自动模式=3 本地=4 端口1=8 预置频率=10 清楚故障=11斜坡停止/清除故障=12 惯性停止/清除故障=14 模拟量输入1控制=15 模拟量输入2控制41T055/T060 相关参数：P033/T056/T058/T059/T069/T072/T073/T076/A163/d318=0 准备好/故障=1 频率到达=2 电机运行=3 手动激活=4 电机过载=7 电流超限=14 不可恢复故障42从 “
9、通讯组态” 中可以做以下设置：C102-通讯格式C103-通讯数据速率C104-通讯节点地址C108-启动命令源2C109-速度给定源243A142-内部频率A143-146-预置频率0-预置频率3A163-自动重新启动尝试A164-自动重新启动延时A181-电机过载选择44d303-通讯状态d307-故障码1d308-故障码2d309-故障码3d310-故障时间1（小时）d311-故障时间1（分钟）d312-故障时间2（小时）d313-故障时间2（分钟）d314-故障时间3（小时）d315-故障时间3（分钟）d318-输出功率因数4546474849501.根据故障码查找故障2.外围线路故障A.主回路故障B.控制回路故障
