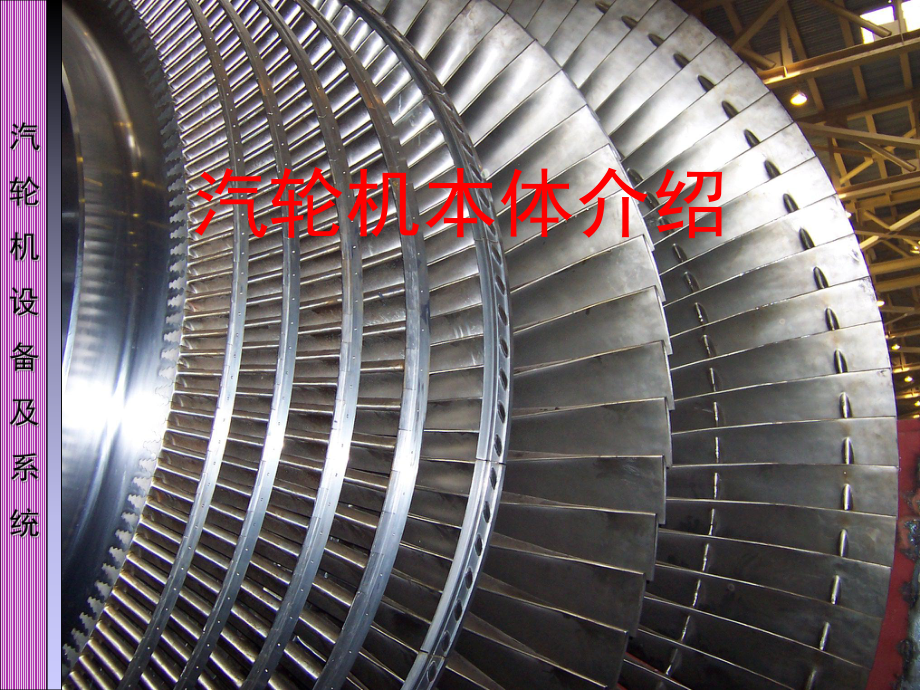

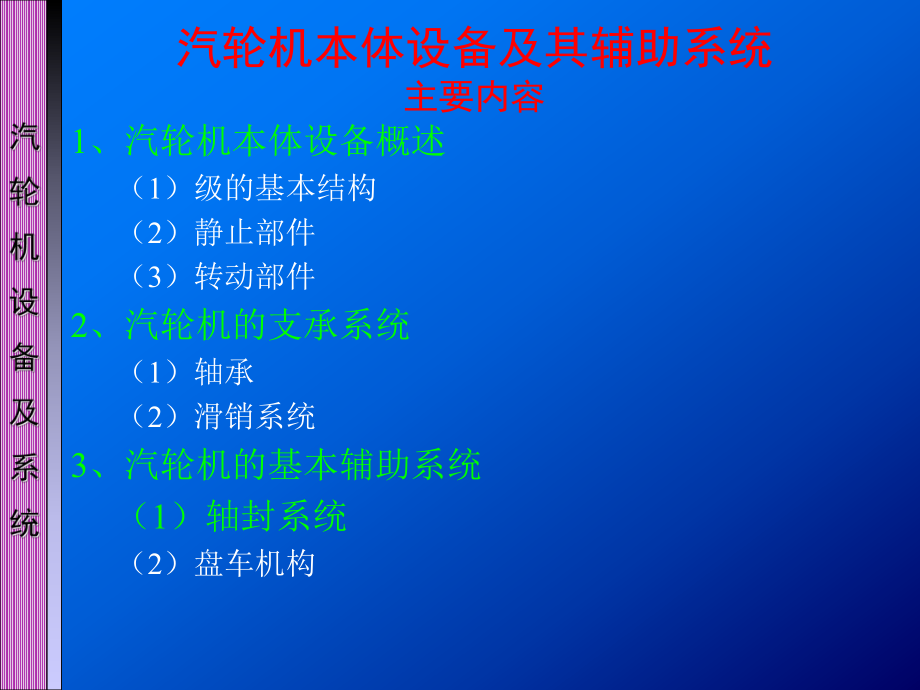

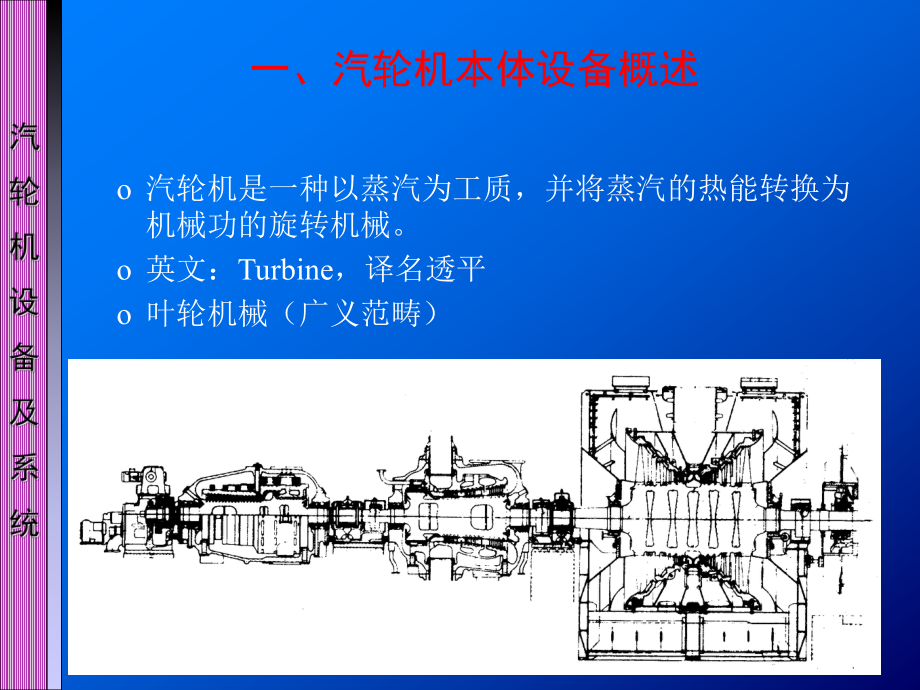

1、汽轮机本体介绍汽轮机本体设备及其辅助系统主要内容1、汽轮机本体设备概述(1)级的基本结构(2)静止部件(3)转动部件2、汽轮机的支承系统(1)轴承(2)滑销系统3、汽轮机的基本辅助系统 (1)轴封系统(2)盘车机构一、汽轮机本体设备概述o 汽轮机是一种以蒸汽为工质,并将蒸汽的热能转换为机械功的旋转机械。o 英文:Turbine,译名透平o 叶轮机械(广义范畴)2、汽轮机的特点(1)单机功率大:300MW600MW1000MW(2)效率高:汽轮机内效率:90% 电厂效率:40%(3)运转平稳: 机组振动30年(5)整个循环中燃用劣质、廉价燃料: 如劣质煤等(6)使用范围专业而广泛 火电厂 核电厂

2、 直接驱动 3、汽轮机的发展趋势(1)增加单机功率:300、600、1000、1300MW (2)提高蒸汽参数 亚临界:16.7MPa,538 超临界:24.2MPa,566 超超临界:28.2MPa,600 (3)提高效率 (4)降低金属消耗量和成本(5)提高机组运行水平,增强机组的负荷适应性 (6)采用联合循环(燃气蒸汽联合循环) 提高效率: 57%60% 清洁燃烧技术(减少污染:除尘、脱硫、脱硝、重金属等)4、汽轮机生产厂家(1)国内(单位:MW) 上海汽轮机厂 125、300、600、1000 哈尔滨汽轮机厂 200、300、600、1000 东方汽轮机厂 200、300、600、10

3、00 北京重型电机厂 100、200、350、600 青岛汽轮机厂 中小型汽轮机 南京汽轮发电机厂 中小型汽轮机、燃气轮机 杭州汽轮机厂 工业汽轮机(2)国外 美国:GE、WH 德国:KWU(SIEMENS) 瑞士:BBC、ABB 法国:ALSTHOM 日本:MHI、TOS、HIT 英国:GEC 俄罗斯:列宁格勒金属工厂、哈尔科夫汽轮机厂 意大利:5、汽轮机的分类及型号(1)分类 工作原理 冲动式 反动式热力过程 凝汽式:N 背压式:B 抽汽式:C工质参数(系列化) 中压 高压 超高压 亚临界 超临界其他方法:轴系 单轴 双轴汽缸布置 单缸 多缸v汽流总体流向o 轴流式o 辐流式(2)型号N3

4、0016.7/538/538N60016.7/538/538N60024.2/566/566N100028.2/600/600汽轮机本体设备概述汽轮机本体设备概述汽轮机本体设备概述汽轮机本体设备概述汽轮机本体设备概述v蒸汽做功流程图汽轮机本体设备概述1.1 级的基本结构1、级(1)定义: 级是由喷嘴叶栅(或静叶栅)和它相配合的动叶栅所组成; 汽轮机作功的基本单元。 蒸汽热能 喷嘴(静叶栅) 蒸汽动能 动叶栅 机械能 应用 单个级 单级汽轮机 多个级串联 多级汽轮机汽轮机本体设备概述1.1 级的基本结构1、级(1)定义: 级是由喷嘴叶栅(或静叶栅)和它相配合的动叶栅所组成; 汽轮机作功的基本单元

5、。 蒸汽热能 喷嘴(静叶栅) 蒸汽动能 动叶栅 机械能 应用 单个级 单级汽轮机 多个级串联 多级汽轮机汽轮机本体设备概述级的基本结构1、级(1)定义: 级是由喷嘴叶栅(或静叶栅)和它相配合的动叶栅所组成; 汽轮机作功的基本单元。 蒸汽热能 喷嘴(静叶栅) 蒸汽动能 动叶栅 机械能 应用 单个级 单级汽轮机 多个级串联 多级汽轮机汽轮机本体设备概述1.1 级的基本结构1、级(1)定义: 级是由喷嘴叶栅(或静叶栅)和它相配合的动叶栅所组成; 汽轮机作功的基本单元。 蒸汽热能 喷嘴(静叶栅) 蒸汽动能 动叶栅 机械能 应用 单个级 单级汽轮机 多个级串联 多级汽轮机(2)级的基本做功原理冲动作用原

6、理 蒸汽仅把从喷嘴中获得的动能转变为机械功,不涉及蒸汽在动叶通道中的膨胀。反动作用原理 汽流在动叶通道中继续膨胀加速,则在汽流离开动叶时,施加给动叶一个与汽流运动方向相反的作用力,即反动力(又称反击力)。 汽轮机本体设备概述1.2 静止部件1、汽缸(1)定义: 汽缸即汽轮机的外壳,它将汽轮机的通流部分与大气隔开,形成蒸汽热能转换为机械能的封闭汽室。 汽缸一般以水平中分面分为上、下两个半缸,上下缸通过法兰用螺栓装配紧固。汽轮机本体设备概述1.2 静止部件(2)单层缸与双层缸单层缸存在的问题:由于汽缸内压力很高,使汽缸内外压差增大,则缸壁及法兰需做得较厚。为保证汽缸中分面的严密性,其连接螺栓必须有

7、很大的预紧力,故其尺寸很大,因此需要设置螺栓加热装置整个高压缸需用耐高温的贵重合金钢制造,造价高。法兰比缸壁厚很多,在机组启停和变工况时,温度分布不均匀将产生很大的热应力和热变形双层缸的优点:将巨大蒸汽压差分摊给内外双层缸,缸壁和法兰相应减薄,在启停及变工况时,应力也相应减小内缸承受高温及部分蒸汽压力作用,可做的薄些,所耗用贵重耐热金属材料减少。外缸设计有蒸汽内部冷却,运行温度较低,可用便宜的合金钢制造。外缸内外压差降低许多,减少漏气可能,保障结合面严密性。汽轮机本体设备概述1.2 静止部件汽轮机本体设备概述1.2 静止部件2、隔板、静叶栅(1)隔板构造 外圈 用隔板套将隔板组合成一个相对组合

8、体 将隔板安装于汽缸内 喷嘴(喷嘴的型线部分) 完成蒸汽加速的场所 内圈 安装隔板汽封结构(2)上下中分 上隔板 下隔板(3)制造工艺 铸造 焊接汽轮机本体设备概述1.2 静止部件2、隔板、静叶栅(1)隔板构造 外圈 用隔板套将隔板组合成一个相对组合体 将隔板安装于汽缸内 喷嘴(喷嘴的型线部分) 完成蒸汽加速的场所 内圈 安装隔板汽封结构(2)上下中分 上隔板 下隔板(3)制造工艺 铸造 焊接汽轮机本体设备概述1.3 转动部件1、汽轮机动叶片o 叶顶(及附带结构) 围带 整体围带 铆接围带 拉金 整圈松装拉金 部分焊接拉金o 叶身(叶片型线部分) 完成做功的场所 依据做功原理 冲动式叶型 反动

9、式叶型o 叶根(叶片固结于叶轮) 各种类型的叶根结构汽轮机本体设备概述1.3 转动部件各种类型叶根汽轮机本体设备概述1.3 转动部件2、叶轮结构o 叶轮通常用于冲动式汽轮机o 叶轮的外轮缘 加工对应于各类叶根的叶根槽 周向安装 轴向安装o 叶轮的内缘 套装叶轮 红套工艺 拉杆叶轮 拉杆结构 整体叶轮 在转子上直接加工出叶轮汽轮机本体设备概述1.3 转动部件3、转子结构o 汇聚各级功率,向外传递扭矩,是汽轮机所有转动部件的组合体o 转子的类型 套装转子 叶轮 单独加工、红套 转轴 焊接转子 轮盘 单独加工、焊接 整锻转子 有中心孔 无中心孔 组合转子 拉杆转子汽轮机本体设备概述1.3 转动部件整

10、锻转子、焊接转子汽轮机本体设备概述安装中的600MW汽轮机(高压缸、中压缸)汽轮机本体设备概述安装中的600MW汽轮机(低压缸)汽轮机本体设备概述安装中的600MW汽轮机(高压转子)汽轮机本体设备概述汽轮机本体设备概述安装中的600MW汽轮机(中压转子)汽轮机本体设备概述安装中的600MW汽轮机(就位低压转子)汽轮机本体设备概述安装中的600MW汽轮机(低压转子局部)汽轮机本体设备概述安装中的600MW汽轮机(末级叶片)二、汽轮机的支承系统2 .1 轴承径向支持轴承:支持转子重量和旋转不平衡力并保持转子中心与汽缸中心一致推力轴承承受蒸汽作用在转子的轴向推力,并确定转子的轴向位置,保证通流部分动

11、静之间正确的轴向间隙。二、汽轮机的支承系统猫爪支承 汽缸通过其法兰延伸的猫爪作为承力面,支承在轴承座上o 下猫爪支承 非中分面猫爪支承 中分面猫爪支承o 上猫爪支承二、汽轮机的支承系统2.2 滑销系统三、汽轮机的辅助系统3.1 轴封系统1、汽封o 减少蒸汽泄漏和防止空气漏入的密封装置o 分类 通流部分汽封 隔板汽封 轴端汽封o 叶轮的内缘 曲径式(迷宫式) 梳齿形 J形(伞柄形) 枞树形 碳精式 水封式三、汽轮机的辅助系统3.1 轴封系统1、汽封o 减少蒸汽泄漏和防止空气漏入的密封装置o 分类 通流部分汽封 隔板汽封 轴端汽封o 叶轮的内缘 曲径式(迷宫式)梳齿形J形(伞柄形)枞树形 碳精式

12、水封式三、汽轮机的辅助系统3.1 轴封系统1、汽封o 减少蒸汽泄漏和防止空气漏入的密封装置o 分类 通流部分汽封 隔板汽封 轴端汽封o 叶轮的内缘 曲径式(迷宫式)梳齿形J形(伞柄形)枞树形 碳精式 水封式三、汽轮机的辅助系统3.1 轴封系统2、轴封系统o 主要功能 向汽轮机、给水泵小汽轮机的轴封和主汽阀、调节阀的阀杆汽封供送密封蒸汽,将各汽封的漏汽合理导向或抽出。 在汽轮机的高压区段,轴封系统的正常功能是防止蒸汽向外泄漏,以确保汽轮机有较高的效率; 在汽轮机的低压区段,则是防止外界的空气进入汽轮机内部,保证汽轮机有尽可能高的真空。o 主要装置 密封装置、轴封蒸汽母管、轴封加热器等设备及相应的

13、阀门、管路系统构成。三、汽轮机的辅助系统3.1 轴封系统三、汽轮机的辅助系统3.1 轴封系统汽轮机高压缸的轴封结构三、汽轮机的辅助系统3.1 轴封系统汽轮机低压缸的轴封结构三、汽轮机的辅助系统3.2 盘车机构2、盘车机构 在汽轮机不进蒸汽时驱动转子以一定转速旋转的设备o 主要功能 在汽轮机冲转前和停机后使转子转动,以避免转子受热和冷却不均而产生热弯曲。 启动前盘动转子,可以检查动静部件间是否有摩擦、润滑油系统工作是否正常及主轴弯曲是否过大等。用来检查汽轮机是否具备正常启动条件。汽轮机调节系统1、汽轮机调节系统的基本构成与原理(1)调节系统的基本功能 自动调整机组功率与外界负荷相适应,保持供电品

14、质 核心参数:汽轮发电机组的转速转速控制负荷控制(2)机械液压式调节系统的基本构成 转速感受机构 传动放大机构 配汽机构 控制对象:汽轮发电机组 反馈 同步器汽轮机油系统1、汽轮机润滑油系统(1)润滑油系统的功用 向供油对象提供合格用油(2)供油对象 各轴承提供合格的润滑油 调节系统保护系统提供液压油(就型号机组) 氢冷发电机组密封油源 其他润滑副(3)系统构成2、汽轮机液压油系统(1)抗燃油系统的功用 向供油对象提供合格用油(2)供油对象 汽轮机调节系统(液压油) 汽轮机保护系统(安全油)(3)特点 抗燃 高油压(4)系统构成汽轮机保护汽轮机调节保护系统功能对比v 调节系统的主要任务o 及时

15、调整汽轮机内功率,满足外界负荷的需要;o 控制机组转速在额定范围之内。v 调节系统主要执行机构调节汽阀(Control Valve)o 通过调节系统中的转速感受元件、传动放大机构、配汽机构、同步器等各部套的协调动作,操作调节汽阀,执行机组的启动并网、带负荷运行、正常停机等日常运行工作任务。v 保护系统的主要任务o 监视主要运行参数,提供保护措施,确保机组安全运行,防止设备损坏事故的发生 。v保护系统主要执行机构主蒸汽阀(Stop Valve)o 监视汽轮机运行的各个参数,如转速、轴向位移、热应力、振动和真空度等,当这些参数超过一定安全等级范围时,系统发出指令,保护装置动作,防止发生事故,确保机

16、组安全。汽轮机保护系统的主要安全等级v 汽轮机保护含义很广,大致可分为三个级别:1) 防护 在保障汽轮机安全的前提下科学运行,防止威胁机组安全的异常情况发生,防重于治。2) 救护 当威胁汽轮机运行安全的异常情况已发生但不严重时,积极采取救治措施,避免情况恶化。例如电超速保护装置,在任何情况下,只要转速达到103n0(超速量不大)时,电超速保护装置就会动作,暂时关闭调节汽阀,使进汽量减小,避免汽轮机进一步超速。3) 危急遮断 当异常情况发展到严重威胁汽轮机运行安全的危急程度时迅速关闭汽轮机所有主汽阀和调节汽阀,遮断汽轮机的进汽通道,实现紧急停机。例如机械超速保护装,当转子超速到110 n0以上时,相应的超速遮断装置将会动作,迅速关闭汽阀,切断汽轮机进汽源,最终使汽轮机停转。汽轮机保护系统的基本工作原理v汽轮机保护系统密切监视各种运行参数,在参数达到各级设定值,可分别采取三种措施:1)越值安全报警 当所监视的参数达到预先设定的报警整定值时,系统会发出光电声像等报警信号,提醒运行人员注意,并采取相应措施;2)机组减负荷运行 当所监视的参数继续恶化,达到设定的更高级别时,就可能存在危及机组安全
