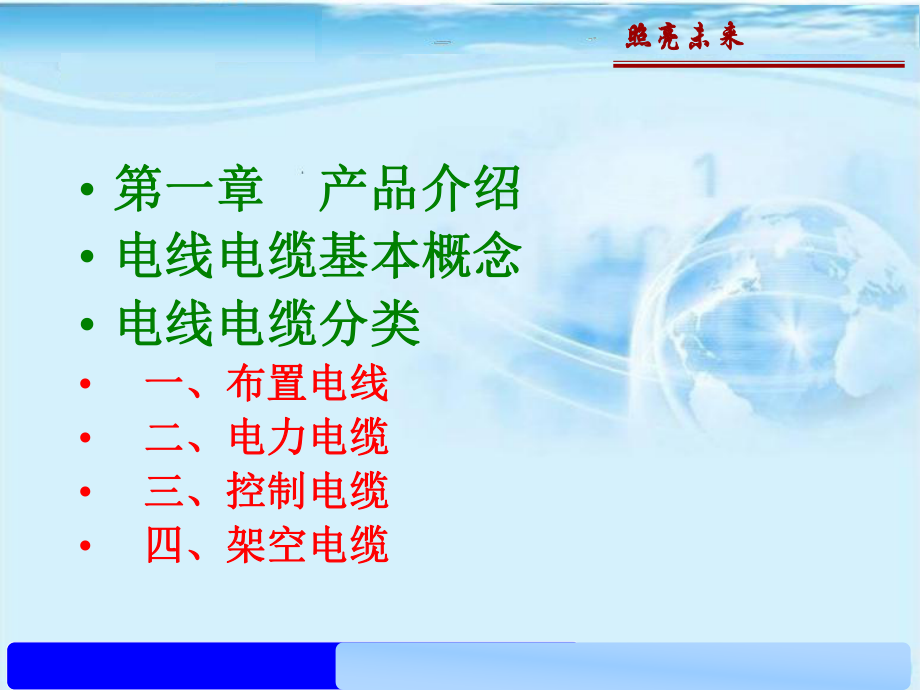

1、照亮未来照亮未来新进员工培训手册新进员工培训手册照亮未来照亮未来一一二二三三产品介绍产品介绍设备操作设备操作生产工艺生产工艺照亮未来照亮未来 第一章第一章 产品介绍产品介绍 电线电缆基本概念电线电缆基本概念 电线电缆分类电线电缆分类 一、布置电线一、布置电线 二、电力电缆二、电力电缆 三、控制电缆三、控制电缆 四、架空电缆四、架空电缆照亮未来照亮未来电线电缆基本概念电线电缆基本概念1. 电线电缆定义电线电缆定义用于传输电（磁）能、信息和实现电磁能转换的线材。电线电缆结构模型（最简组成）电线电缆结构模型（最简组成） 一根或多根绝缘线芯，以及它们各自可能具有的包覆层、总保护层及外护套。电缆也可以有
2、附加的但没有绝缘的导体。 1.3 1.3 基本特性基本特性 电线电缆最基本的性能是有效地传播电磁波。就其本质而言，电线电缆是一种导波传输线。电磁波在电缆中按规定的导向传播，并在沿线缆的传播过程中实现电磁场能量的转换。同时为了确保电线电缆的有效性，不同的使用环境对电线电缆的耐高温、耐低温、耐油、抗弯、抗拉、抗压、阻燃、防火、防雷和防生物侵袭等，都会有相应的要求。照亮未来照亮未来电线电缆产品的现状和未来发展趋势电线电缆产品的现状和未来发展趋势1、当今世界中，各行各业，上天入地下海以及人们日常生活起居方方面面都离不开电线电缆产品，真是随处可见、随处可及。2、在人们生活中接触得到的电线电缆产品，越来越
3、强调安全性及绿色环保性。与人们休戚相关的照明电线、家用电器的电源线都强调要通过3C认证（中国电线电缆产品强制性认证），并且在性能方面越来越强调可靠性以及绿色环保（即电线电缆万一遇火警条件下，或者其外护套着燃时低烟、少烟，或像耐火的电线产品，在着燃条件下仍可继续使用3-4小时，从而使大楼中的电梯、照明、空调、排风机仍可继续工作，为人的逃生赢得宝贵的时间）。3、在强电系统，电缆向更大截面更大传输功率方向发展；在弱电系统，电缆产品不仅要求传输数据图像，而且向多功能多用途方向发展。4、电线电缆产品自身的特殊性能要求得到越来越强调，例如防虫咬，防鼠，防雷击，适用温差特别大场合，以及阻燃、防水、防火，而这
4、些性能得以实现的很大的关键在于电线电缆所用的材料性能得到深度挖掘或利用，或者是有更多更新的材料，这将给我们这个行业带来一次又一次新的变更。照亮未来照亮未来电线电缆产品分类电线电缆产品分类布置电线布置电线电力电缆电力电缆控制控制电缆电缆架空绝缘电缆架空绝缘电缆照亮未来照亮未来电线电缆的主要原材料电线电缆的主要原材料1.常见的导体有： 无氧铜、铝、镀锡铜丝、镀银铜丝、 镀镍铜丝 2.常见的绝缘体有： 聚氯乙烯（PVC） 、 聚乙烯（PE） 、 聚乙烯（XLPE）照亮未来照亮未来电线电缆中常用符号的含义电线电缆中常用符号的含义 B 表示扁形、半硬等 K 表示控制 T 表示铜等（一般省略） L 表示铝
5、等 P 表示屏蔽、聚丙烯、信号电缆等 R 表示软 T 表示铜等 V 表示聚氯乙烯塑料 Y 表示聚乙烯塑料 YJ 表示交联聚乙烯塑料照亮未来照亮未来 一、布置电线一、布置电线产品型号全称：额定电压450/750V及以下聚氯乙烯绝缘电缆 ，本公司目前生产的产品包括3C范围内和非3C范围内两种，其中国标和行标产品都属于3C认证范围的产品 1. 适用国标适用国标GB/T5023-2008的产品的产品 1.2 固定布线用无护套电缆的型号规格固定布线用无护套电缆的型号规格1.2.1 一般用途单芯硬导体无护套电缆一般用途单芯硬导体无护套电缆型号：60227 IEC01（BV)，额定电压在450/750V，导
6、体结构为1芯，可生产导体标称截面积1.5400mm2之间，包括：BV-1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400。1.2.2 内部布线用导体温度为内部布线用导体温度为70的单芯实心导体无护套电缆的单芯实心导体无护套电缆型号：60227 IEC05（BV)，额定电压在300/500V，导体结构为1芯，可生产导体标称截面积1mm2，包括BV-1。 照亮未来照亮未来 2. 适用于行标适用于行标JB8734-1998的产品的产品 2.1 固定布线用电缆电线的型号规格固定布线用电缆电线的型号规格2.1.1 BV铜芯聚氯乙烯绝缘电线，聚
7、氯乙烯绝缘电缆 用途：适用于电器仪表设备及动力照明固定布线用。额定电压300/500V，导体结构为：7芯绞合，可生产导体标称截面积1mm2，包括BV-1。2.1.2 BLV铝芯聚氯乙烯绝缘电缆，额定电压为450/750V,导体结构分为单芯和绞合线芯，其中BLV-2.5、4、6为单芯线，BLV10400mm2之间为绞合线芯，可生产导体标称截面积2.5400mm2之间，包括：BLV-2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400。2.1.3 BVR 铜芯聚氯乙烯绝缘软电缆，聚氯乙烯绝缘电缆 用途：适用于电器仪表设备及动力照明固定布线用。额定
8、电压为450/750V,导体结构为多芯绞合，可生产导体标称截面积2.510mm2，包括BVR2.5、4、6、10等几个规格。照亮未来照亮未来2.1.4 BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 ，额定电压300/500V，导体结构为：2芯，可生产导体标称截面积16mm2，包括BVVB21、21.5、22.5、24、26等几个规格。2.1.5 BLVVB铝芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 ，额定电压300/500V，导体结构为：2芯，可生产导体标称截面积16mm2，包括BVVB21、21.5、22.5、24、26等几个规格。照亮未来照亮未来2.2 连接用软电线的型号规格连接用软电线的型号规
9、格2.2.1 RVS铜芯聚氯乙烯绝缘绞型连接用软电线，适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆。额定电压300/300V，导体结构为：2芯，可生产导体标称截面积0.52.5mm2，包括RVS20.5、20.75、21、21.5、22.5等几个规格照亮未来照亮未来第二章第二章 产品介绍产品介绍 3. 适用于企标适用于企标Q/KKFU 001-2012主要针对阻燃和耐火电线电缆等特殊产品，为本企业通过认证认可的企标特殊产品，非3C范围产品，有关产品标准和试验方法、准则等都依据企业标准进行验收。3.1 铜芯聚氯乙烯绝缘阻燃铜芯聚氯乙烯绝缘阻燃C类电缆电线类电缆电线型号：ZC- 6
10、0227 IEC01（BV)，额定电压在450/750V，导体结构为1芯，可生产导体标称截面积1.5400mm2之间，包括：ZCBV-1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400。照亮未来照亮未来第二章第二章 产品介绍产品介绍3.2 铜芯聚氯乙烯绝缘铜芯聚氯乙烯绝缘(阻燃）绞型连接用软电线阻燃）绞型连接用软电线型号：ZC-RVS，额定电压300/300V，导体结构为：2芯，可生产导体标称截面积1.0、1.5mm2，包括21、21.5等两个规格。 以上产品介绍主要指本厂制造的常规规格，客户有需求的其他特殊型号规格的属于国标、行标
11、范围内的产品皆能生产。照亮未来照亮未来01 BVBVR照亮未来照亮未来BVVB BVV照亮未来照亮未来 二、电力电缆二、电力电缆 本厂的电力电缆产品主要指0.6/1KV的低压电缆，导体线芯应是符合GB/T3956-2008标准要求的实心、绞合圆形、紧压圆形、紧压扇形、紧压瓦形铜、铝芯导体材料，适用于国标GB/T12706-2008。1. 电缆型号和产品表示方法电缆型号和产品表示方法1.1 型号型号电缆常用型号见下表照亮未来照亮未来型 号名 称铜芯铝芯VVVLV聚氯乙烯绝缘聚氯乙烯护套电力电缆VV22VLV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJVYJLV交联聚乙烯绝缘聚氯乙烯护套电力电
12、缆YJV22YJLV22交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆照亮未来照亮未来1.2 代号和产品表示方法代号和产品表示方法1.2.1 代号代号1.2.1.1 导体代号导体代号第2种铜导体-（T）省略第5种铜导体- （R）铝导体-（L）1.2.1.2 绝缘代号绝缘代号聚氯乙烯绝缘-（V） (PVC/C)交联聚乙烯绝缘-（YJ) (XLPE)1.2.1.3 护套代号护套代号聚氯乙烯护套-（V） (PVC/C)聚乙烯护套-（Y)照亮未来照亮未来1.2.1.4 铠装代号铠装代号双钢带铠装-2细圆钢丝铠装-31.2.1.5 金属屏蔽金属屏蔽铜带屏蔽由一层重叠绕包的软铜带组成。铜带屏蔽-P21.2.2
13、 产品表示方法产品表示方法产品用型号（型号中有数字代号的电缆外护层，数字前的文字代号表示内护层）、规格（额定电压、芯数、标称截面积）及标准编号表示。示例：铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，额定电压为0.6/1KV，3芯，标称截面积70mm2，表示为： VLV22-0.6/1 3*70 GB/T12706.1-2008照亮未来照亮未来第二章第二章 产品介绍产品介绍2. 产品分类产品分类2.1 从绝缘材料分类从绝缘材料分类 聚氯乙烯绝缘聚氯乙烯护套电力电缆主要型号分为：VV、VLV。 交联氯乙烯绝缘聚氯乙烯护套电力电缆主要型号为： YJV 、YJV22、YJLV、YJLV22 。 阻燃
14、和耐火电力电缆，阻燃电缆在代号前加ZC；耐火电缆在代号前加NH主要型号分为：ZC-VV、ZCVLV、WDZC-YJV、ZCYJV、 NHVV、NHVLV等。示例：聚氯乙烯绝缘聚氯乙烯护套阻燃C类电力电缆 ZC-VV 规格（略）GB/T19666-2005/GB/T12706.1-2002照亮未来照亮未来第二章第二章 产品介绍产品介绍2.2 从导体材料分：从导体材料分：铜芯、铝芯，如VV、VLV等。2.3 从保护性质分类：从保护性质分类：非铠装、钢带铠装、钢丝铠装，如VV22、VLV22、YJV22、YJLV22。 照亮未来照亮未来第二章第二章 产品介绍产品介绍3. 产品规格产品规格生产范围包括
15、导体标称截面积1.5400mm2，缆芯结构为：15根，颜色一般为红、绿、蓝、黄、黑等几个颜色，具体规格如下：1芯：芯：1*1.5、1*2.5、1*4、1*6、1*10、1*16、1*25、1*35、1*50、1*70、1*95、1*120、1*150、1*185、1*240、1*300、1*400；2芯：芯：2*1.5、2*2.5、2*4、2*6、2*10、2*16、2*25、2*35、2*50、2*70、2*95、2*120、2*150、2*185、2*240、2*300、2*400；3芯：芯：3*1.5、3*2.5、3*4、3*6、3*10、3*16、3*25、3*35、3*50、3*70
