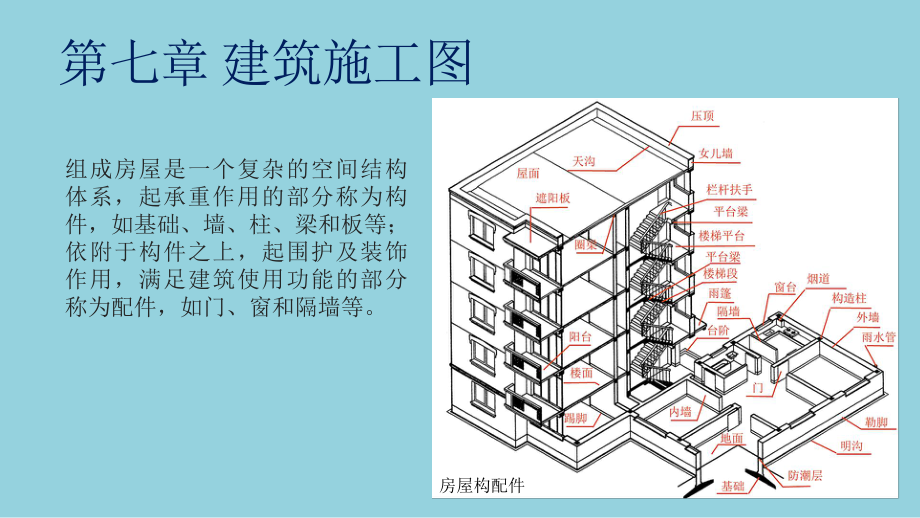

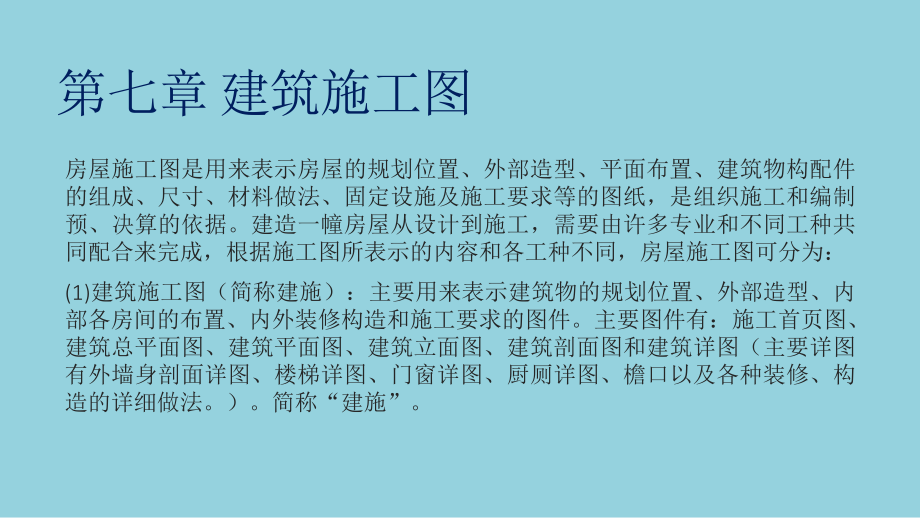

1、第七章第七章 建筑施工图建筑施工图第七章 建筑施工图 组成房屋是一个复杂的空间结构体系，起承重作用的部分称为构件，如基础、墙、柱、梁和板等；依附于构件之上，起围护及装饰作用，满足建筑使用功能的部分称为配件，如门、窗和隔墙等。房屋构配件第七章 建筑施工图 房屋施工图是用来表示房屋的规划位置、外部造型、平面布置、建筑物构配件的组成、尺寸、材料做法、固定设施及施工要求等的图纸，是组织施工和编制预、决算的依据。建造一幢房屋从设计到施工，需要由许多专业和不同工种共同配合来完成，根据施工图所表示的内容和各工种不同，房屋施工图可分为： (1)建筑施工图（简称建施）：主要用来表示建筑物的规划位置、外部造型、内

2、部各房间的布置、内外装修构造和施工要求的图件。主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图、檐口以及各种装修、构造的详细做法。）。简称“建施”。第七章 建筑施工图 (2)结构施工图（简称结施）：主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。 主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）。简称“结施”。第七章 建筑施工图 (3)设备施工图（简称设施）：主要

3、表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件。因此设备施工图又分为三类图件： 给排水施工图：表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件。包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。 采暖通风施工图：主要表示管道平面布置和构造安装要求的图件。包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。 电气施工图：主要表示电气线路走向和安装要求的图件。包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明。第七章 建筑施工图1施工图的编排次序 为了便于查阅图件和档案管理，方便施工，一套完整的房屋施工图总是按照一定的次序进

4、行编排装订，对于各专业图件，在编排时按下面要求进行：基本图在前，详图在后；先施工的在前，后施工的在后；重要的在前，次要的在后。第七章 建筑施工图 一套完整的房屋施工图的编排次序如下： 1）总封面应标明以下内容： 项目名称。 编制单位名称。 设计资质证号（加盖公章）。 项目的设计编号。 设计阶段。 编制单位法定代表人、技术总负责人和项目负责人的姓名及其签字或授权盖章。 编制年月。第七章 建筑施工图 2）首页图：首页图列出了图纸目录，在图纸目录中有各专业图纸的图件名称、数量、所在位置，反映出了一套完整施工图纸的编排次序，便于查找。序号图号图纸名称页码 序号图号图纸名称页码建 筑结 构1建施01建筑

5、设计说明212结施01 结构设计说明132建施021层平面图313结施02 基础平面图143建施0325层平面图414结施03 J-1J-3详图154建施04出屋顶平面图515结施04 J-4J-8详图165建施05坡屋顶平面图616结施05地下室 2层结构平面图176建施06地下室平面图 1-1剖面图717结施06 35层结构平面图187建施07立面图818结施07 6层结构平面图198建施082-2剖面图919结施08 屋面结构平面图209建施09厕所及老虎窗详图1020结施09 2层楼面梁结构图2110建施10门窗详图及门窗表1121结施1035层楼面梁结构图2211建施11楼梯详图12

6、22结施11 6层楼面梁结构图2323结施12地下室梁、柱结构图2424结施13 屋面梁结构图2525结施14 1层柱平面结构图2626结施1525层柱平面结构图2727结施16出屋顶楼层柱平面结构图2828结施17 楼梯结构图29第七章 建筑施工图 3）设计总说明：本子项目施工图设计的依据性文件、批文和相关规范。项目概况一般应包括建筑名称、建设地点、建设单位、建筑面积、建筑基底面积、建筑工程等级、设计使用年限、建筑层数和建筑高度、防火设计建筑分类和耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度、采暖、通风、照明标准等，以及能反映建筑规模的主要技术经济指标等。本子项的相

7、对标高与总图绝对标高的关系。施工要求、施工技术要求、建筑材料要求、用料说明和室内外装修，如水泥标号、混凝土强度等级、砖的标号、钢筋的强度等级、水泥砂浆的标号、门窗表及门窗性能等。对采用新技术、新材料的作法说明及对特殊建筑造型和必要的建筑构造说明。幕墙工程（包括玻璃、金属、石材等）及特殊的屋面工程（包括金属、玻璃、膜结构等）的性能及制作要求，平面图、预埋件安装图等以及防火、安全、隔音构造。电梯（自动扶梯）选择及性能说明（功能、载重量、速度、停站数、提升高度等）。在设计说明中对消防工程应有专篇说明。第七章 建筑施工图 3）设计总说明： 本子项目施工图设计的依据性文件、批文和相关规范。 项目概况一般

8、应包括建筑名称、建设地点、建设单位、建筑面积、建筑基底面积、建筑工程等级、设计使用年限、建筑层数和建筑高度、防火设计建筑分类和耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度、采暖、通风、照明标准等，以及能反映建筑规模的主要技术经济指标等。 本子项的相对标高与总图绝对标高的关系。 施工要求、施工技术要求、建筑材料要求、用料说明和室内外装修，如水泥标号、混凝土强度等级、砖的标号、钢筋的强度等级、水泥砂浆的标号、门窗表及门窗性能等。第七章 建筑施工图 3）设计总说明： 对采用新技术、新材料的作法说明及对特殊建筑造型和必要的建筑构造说明。幕墙工程（包括玻璃、金属、石材等）及特殊

9、的屋面工程（包括金属、玻璃、膜结构等）的性能及制作要求，平面图、预埋件安装图等以及防火、安全、隔音构造。 电梯（自动扶梯）选择及性能说明（功能、载重量、速度、停站数、提升高度等）。 在设计说明中对消防工程应有专篇说明。第七章 建筑施工图 4）建筑施工图：总平面图、建筑平面图（底层平面图标准层平面图顶层平面图屋顶平面图）、建筑立面图（正立面图背立面图侧立面图）、建筑剖面图、建筑详图（厨厕详图屋顶详图外墙身详图楼梯详图门窗详图安装节点详图等）。第七章 建筑施工图 5）结构施工图：结构设计说明、基础平面图、基础详图、结构平面图（楼层结构平面图屋顶结构平面图）、构件详图（楼梯结构施工图现浇构件配筋图）

10、。 6）给排水施工图：管道平面图、管道系统图、管道加工安装详图、图例及施工说明。 7）采暖通风施工图：管道平面图、管道系统图、管道加工安装详图、图例及施工说明。 8）电气施工图：线路平面图、线路系统图、线路安装详图、图例及施工说明。第七章 建筑施工图2房屋施工图的特点 1）大多数图样用正投影法绘制 2）用较小的比例绘制：基本图常用的绘图比例是1：100，也可选用1：50或1：200；总平面图的绘图比例一般为1：500、1：1000或1：2000；详图的绘图比例较大一些，如1：2、1：5、1：10、1：20、1：30等。 3）用图例符号来表示房屋的构、配件和材料：由于绘图比例较小，房屋的构、配件

11、和材料都是用图例符号表示，要识读房屋施工图，必须熟悉建筑的相关图例。 第七章 建筑施工图3.阅读房屋施工图的方法 1）具备正投影的基本知识，熟悉施工图中常用的图例、符号、线型、尺寸和比例的含义，熟悉各种用途房屋的组成和构造上的基本情况。 2）阅读时要从大局入手，按照施工图的编排次序，由粗到细、前后对照阅读。 (1)先读首页图：从首页图中的图纸目录中，可以了解到该套房屋施工图由那几类专业图纸组成、各专业图纸有多少张，每张图纸的图名及图号。 (2)阅读设计总说明：从中可了解设计的依据、设计标准以及施工中的基本要求以及图中没有绘出而设计人员认为应该说明的内容。 (3)按照建筑施工图结构施工图设备施工

12、图顺序逐张阅读。 阅读时，先整体后局部、先文字说明后图样、先图形后尺寸。 (4)专业图纸阅读中，基本图和详图要对照阅读，看清楚图纸表示的主要内容。 (5)如果建筑施工图和结构施工图发生矛盾，应以结构施工图为准（构件尺寸 ），以保证建筑物的强度和施工质量。7.1 概述1定位轴线 定位轴线：指确定房屋主要承重构件墙、柱位置以及标注尺寸的基线。用于平面时，称平面定位轴线（即定位轴线）；用于竖向时，称竖向定位轴线。定位轴线之间的距离，应符合模数数列的规定（参见第八章8.1.6概述）。定位轴线用细点画线绘制，轴线编号圆为细实线，直径为8 mm10mm 。7.1 概述 平面定位轴线编号原则：水平方向采用阿

13、拉伯数字，从左向右依次编写；垂直方向采用大写拉丁字母，从下至上依次编写，其中I、O、Z 不得使用，避免同1、0、2 混淆。定位轴线的各种注法7.1 概述 附加定位轴线：与主要承重构件相联系的次要构件的定位轴线。7.1 概述2标高 绝对标高：我国把青岛市外的黄海海平面作为零点所测定的高度尺寸。 相对标高：凡标高的基准面是根据工程需要而自行选定的。一般是指以房屋底层主要房间地面为零点测定的相对高度尺寸。它又分为：建筑标高和结构标高。 建筑标高，是指包括饰面层在内，装修完成后的标高。 结构标高，则是不包括构件饰面层在内的构件表面的标高。7.1 概述 在总平面图、平、立、剖面图上，常用标高符号表示某一

14、部位的高度。各图上所用标高符号以细实线绘制。 标高数值以米为单位，一般注至小数点后三位（总平面图中为二位数）。图中的标高数字表示其完成面的数值。如标高数字前有“-”号的，表示该处完成面低于零点标高。如数字前没有“-”的，表示高于零点标高。7.1 概述3索引符号与详图符号 在施工图中,有时会因为比例问题而无法表达清楚图样中的某一局部或构件,为方便施工需另画详图，我们常以索引符号注明画出详图的位置、详图的编号以及详图所在的图纸编号，且索引符号和详图符号内的详图编号与图纸编号两者必须对应一致。7.1 概述 索引符号的圆和引出线均应以细实线绘制，圆直径为8 mm10mm。 引出线应对准圆心，圆内过圆心

15、画一水平线，上半圆中用阿拉伯数字注明该详图的编号，下半圆中用阿拉伯数字注明该详图所在图纸的图纸号； 如果详图与被索引的图样在同一张图纸内，则在下半圆中间画一水平细实线； 索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号。7.1 概述 当索引符号用于索引剖面详图时，应在被剖切的部位绘制剖切位置线。引出线所在一侧应为投射方向。表示详图的位置和编号，用一粗实线圆绘制，直径为14mm。详图与被索引的图样同在一张图纸内时，应在符号内用阿拉伯数字注明详图符号；如不在同一张图纸内，可用细实线在符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明被索引图纸号。7.1 概述4

16、指北针和风玫瑰 在总平面图及底层建筑平面图上，一般都画有指北针，以指明建筑物的朝向。指北针形状圆的直径宜为24mm，用细实线绘制。指针尾端的宽度3mm，需用较大直径绘制指北针时，指针尾部宽度宜为圆的直径的1/8，指针涂成黑色，针尖指向北方，并注“北”或“N”字。7.1 概述 风向是指从外吹向中心的方向，风向频率是指在一定的时间内某一方向出现风向的次数占总观察次数的百分比，实线代表全年的风向频率，虚线代表夏季的风向频率。7.1 概述5其他符号 (1)引出线用细实线绘制，并宜用与水平方向成30、45、60、90的直线或经过上述角度再折为水平的折线。规定一：同时引出几个相同部分的引出线，宜相互平行，也可画成集中于一点的放射线。规定二：为了对多层构造部位加以说明，可以用引出线表示7.1 概述 (2)当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面； 对圆形构件的图形折断，其折断符号为曲线。7.1 概述 (3)当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符号，以节省图纸篇幅。对称符号即是在对称中心线(细单点长画线)的两端画出两段平行线(细实线)。平行线长度为6mm10
