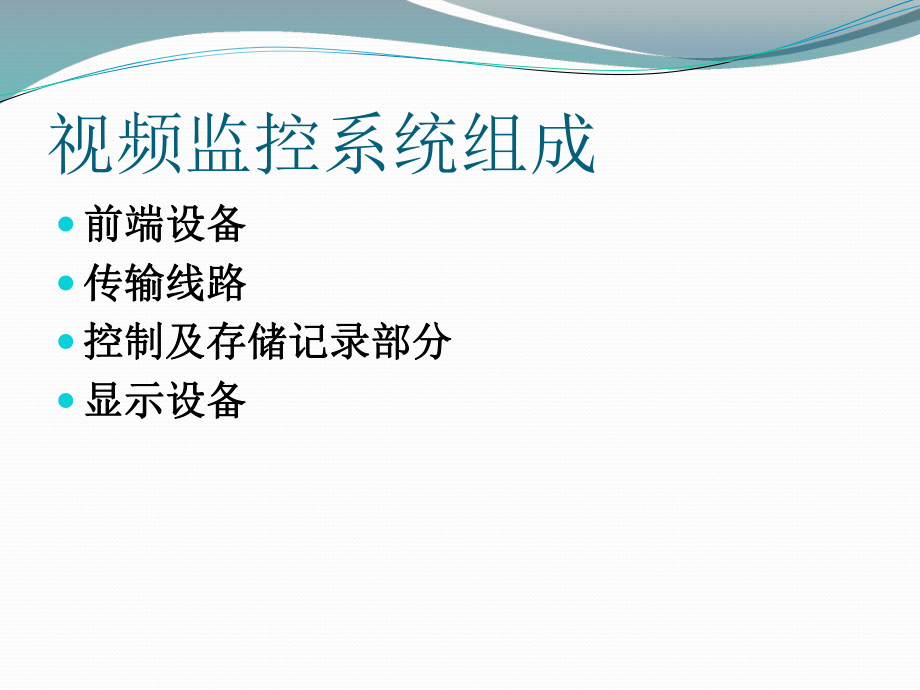

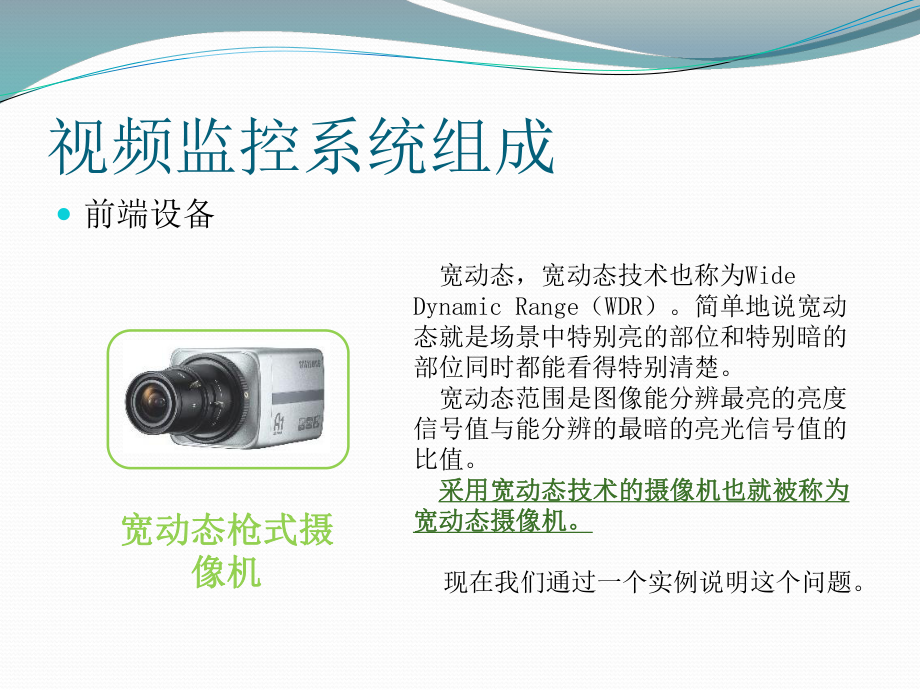

1、视频监控系统组成前端设备前端设备传输线路传输线路控制及存储记录部分控制及存储记录部分显示设备显示设备视频监控系统组成前端设备宽动态枪式摄宽动态枪式摄像机像机 宽动态,宽动态技术也称为Wide Dynamic Range(WDR)。简单地说宽动态就是场景中特别亮的部位和特别暗的部位同时都能看得特别清楚。 宽动态范围是图像能分辨最亮的亮度信号值与能分辨的最暗的亮光信号值的比值。 采用采用宽动态技术的摄像机也就被称为宽动态技术的摄像机也就被称为宽动态宽动态摄像机。摄像机。 现在我们通过一个实例说明这个问题。视频监控系统组成前端设备(宽动态摄像机)高速快门 低速快门(背光补偿) 宽动态 视频监控系统组

2、成前端设备红外红外一体一体枪式枪式摄像机摄像机 红外一体是一种具备红外夜视探照红外一体是一种具备红外夜视探照头的监控摄像机。头的监控摄像机。 在安防电视监控系统中,随着人们安全防范意识的提高、对重要场所24小时连续监控电视监控的需要和红外成像技术的成熟,红外一体化摄像机的使用率越来越高,已逐渐发展成为一种趋势。应用场所: 在银行、金库、博物馆、档案馆、图书文献库、监狱等重要部门应用,也在居民小区等一般电视监控工程中得到使用。视频监控系统组成白天效果夜间效果前端设备(红外一体枪式摄像机)视频监控系统组成前端设备一体一体化化摄像机摄像机 对于一体化摄像机,一直以来有几种不同的理解,有指半球型一体机

3、、快速球型一体机、结合云台的一体化摄像机和镜头内建的一体机。 严格来说,快速球型摄像机、半球型摄像机与一般的一体机不是一个概念,但所用摄像机技术是一样的,因而一般也会将其归为一体化范畴。现在通常所现在通常所说的一体化摄像机应专指镜头内建、可说的一体化摄像机应专指镜头内建、可自动聚焦的一体化摄像机。自动聚焦的一体化摄像机。视频监控系统组成前端设备一体一体化化摄像机摄像机特点:u 一体机体积小巧、美观,在安装方面具有优势,比较方便,其电源、视频、控制信号均有直接插口。u 一体化摄像机监控范围广、良好的防水功能。u 一体化摄像机最大的优点就是具有自动聚焦一体化摄像机最大的优点就是具有自动聚焦功能。功

4、能。适用场所:多用于政府项目、高档次高层大楼,以及商场、学校、酒店、宾馆大堂等,另外还有专门适合医院手术室等对环境要求较高场所的防尘型以及低温、电机无火花的防爆型产品。视频监控系统组成前端设备(摄像机延伸产品) 普通摄像机主要由左图中各个部件组成的,一般安装在监视场所区域固定的地方。 而在有些安装场所,由于空间较小或要求安装隐蔽。为了适应这种需求,半球型摄像机诞生了,由于他集成了护罩、支架及镜头。因此安装体积小、方便。特点:设计精巧、美观且易于安装。半球摄像机变焦范围较小,而且镜头都不易更换。半球摄像机变焦范围较小,而且镜头都不易更换。大多用于室内小范围的监控场合,例如重要部位出入口、通道、电

5、梯轿箱等。半球半球摄像机摄像机视频监控系统组成前端设备(云台摄像机) 云台摄像机是根据需求,可以通过转动方向更有效的监视一片区域的情况。而其控制主要是由解码器和后端的控制设备通讯实现的。视频监控系统组成前端设备(球形云台摄像机)由于云台摄像机占用空间大,外观美感差,球形云台诞生了。它将云台、解码器、护罩整合在了一起,在减少空间的同时,增加了美感。室内型室内型室外型室外型视频监控系统组成控制及存储记录部分(硬盘录像机) 硬盘录像机的主要用途是将前端设备(如摄像机)传送过来的图像模拟信号转变成数字信号,经压缩后存储在硬盘,一般分为PC式和嵌入式。硬盘录像机硬盘录像机硬盘录像机硬盘录像机PCPC式硬

6、盘式硬盘录像机录像机嵌入式硬盘嵌入式硬盘录像机录像机视频监控系统组成传输线路 SYV75-X:前端模拟摄像机,通过视频信号传输介质到中心监控点。视频信号传送介质主要是同轴电缆。 视频监控系统组成双绞线传输器、视频光端机 在布线系统中,由于传统的同轴电缆本身的特性决定,最长的传输距离不能超过800米(SYV75-7),且铺设线路复杂、成本过高。因此在需要长距离铺设线路时,产生两种借助其他传输线路的设备,即双绞线传输器和视频光端机。视频监控系统组成控制及存储记录部分(硬盘录像机)视频监控系统组成控制及存储记录部分(硬盘录像机)视频监控系统组成控制及存储记录部分(磁盘阵列) 磁盘阵列(Disk Ar

7、ray)是由一个硬盘控制器来控制多个硬盘的相互连接,使多个硬盘的读写同步,减少错误,增加效率和可靠度的技术。磁盘阵列有什么特点磁盘阵列有什么特点? ? 磁盘阵列有许多优点:首先,提高了存储容量;其次,多台磁盘驱动器可并行工作,提高了数据传输率。视频监控系统组成控制及存储记录部分(视频矩阵) 矩阵的作用主要是利用有限的监视设备可以看到更多的画面,利用随机带的键盘可以把输入的图象任意切换到任意输出端上,同时可以控制云台的上下、左右,镜头的远近、长短以及摄像机的开关。模拟矩阵模拟矩阵视频监控系统组成显示设备传统模拟监控系统定义: 闭路电视监控系统是基于民用闭路电视为标准、产品的一门技术,传输的信号是

8、模拟视频信号。特点:早期的监控主要以摄像机与监视器(电视)一对一监视系统为主,保安人员进行实时监看。弊病:造价高、施工复杂、资源浪费及安装场所需空间大等。 传统模拟监控系统视频分配器分配器作用: 将一路视频信号分为多路,一般常见的有1分2、1分4、1分8等。如一路图像需要同时在办公室和门卫室显示,这样就需要将信号分成两路到两个不同地理位置的地方显示。 传统模拟监控系统视频切换器作用: 将多个摄像机在一台监视器上显示,也可设定一个时间,让多个摄像机图像在一台监视器上轮流显示。优点: 降低成本(监视器价格较高),节约空间(点对点显示,需要相当大的房间摆设大数量的显示设备) 传统模拟监控系统视频分割

9、器 将多个视频信号以4、9、16的分格形式显示在一起,也可以单独显示某一路视频信号,而不需要轮流显示多个画面 。 传统模拟监控系统视频模拟矩阵作用: 整合了视频分配器和视频切换器的功能,通过内部调度在有限的显示设备上,对前端监控点图像进行有序的调度,实现在一个监控环境内更好的显示出该区域内的所有监控点图像 。数字化监控系统IP网络摄像机 网络摄像机由网络编码模块和模拟摄像机组合而成。 网络编码模块将模拟摄像机采集到的模拟视频信号编码压缩成数字信号,从而可以直接接入网络交换及路由设备。数字化监控系统模拟和数字混合系统 目前监控系统主要是以模拟系统和数字系统相混合的系统,利用2种系统的优点来达到较完善的结构。以下以下图为例及是一个图为例及是一个典型的典型的混合型系统:混合型系统:结 束
