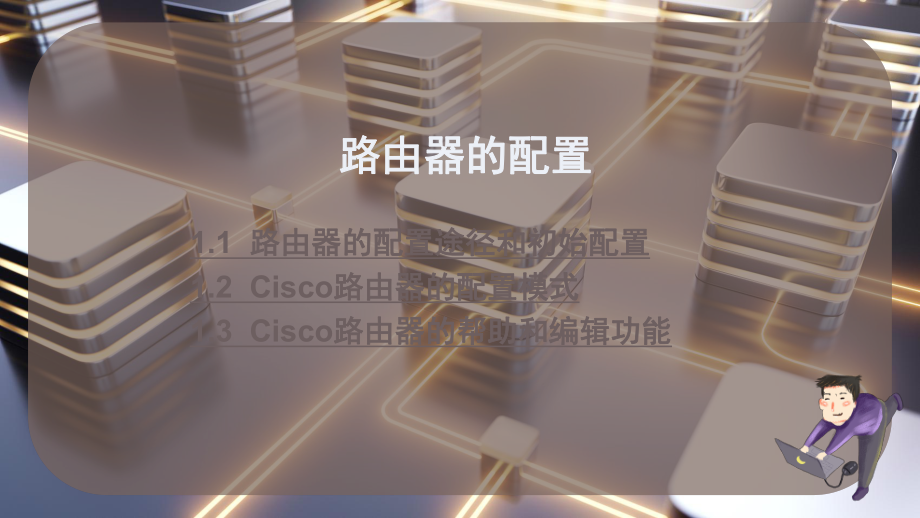

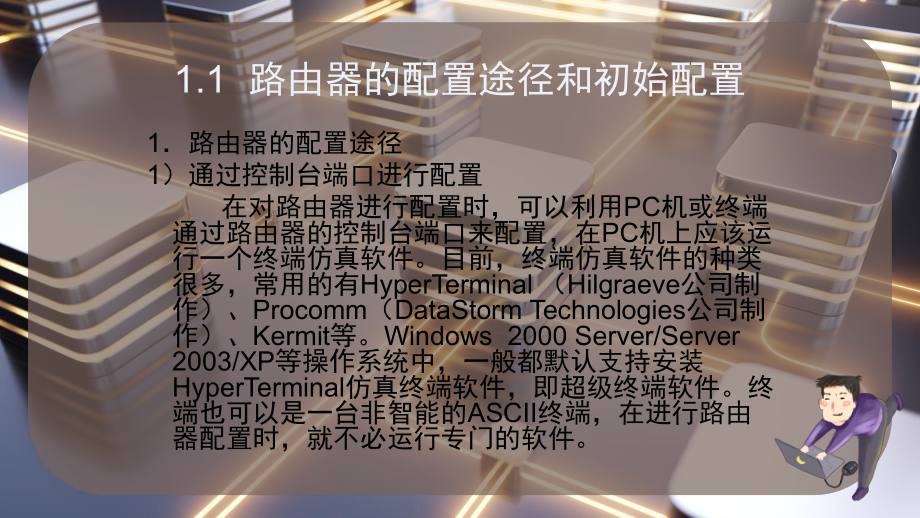

1、路由器的配置 路由器的配置路由器的配置1.1 路由器的配置途径和初始配置路由器的配置途径和初始配置1.2 Cisco路由器的配置模式路由器的配置模式1.3 Cisco路由器的帮助和编辑功能路由器的帮助和编辑功能1.1 路由器的配置途径和初始配置1路由器的配置途径1）通过控制台端口进行配置 在对路由器进行配置时，可以利用PC机或终端通过路由器的控制台端口来配置，在PC机上应该运行一个终端仿真软件。目前，终端仿真软件的种类很多，常用的有HyperTerminal （Hilgraeve公司制作）、Procomm（DataStorm Technologies公司制作）、Kermit等。Windows
2、2000 Server/Server 2003/XP等操作系统中，一般都默认支持安装HyperTerminal仿真终端软件，即超级终端软件。终端也可以是一台非智能的ASCII终端，在进行路由器配置时，就不必运行专门的软件。2）通过辅助端口AUX进行配置 路由器的辅助端口（AUX）接调制解调器，通过电话线与远程终端或运行终端仿真软件的PC机相连。3）通过以太网接口（局域网接口）进行配置 路由器使用以太网接口连接到以太网，以太网上的网络工作站可以运行远程登录Telnet程序对路由器进行配置；也可以通过SNMP网络工作站，使用Cisco网络管理软件对路由器进行配置；还可以通过TFTP服务器下载路由器
3、配置文件对路由器进行配置。 2路由器的初始配置1）路由器启动过程 路由器的启动分为四个阶段：（1）系统首先载入自启动软件。（2）启动加载程序并不是一个完整的路由镜像文件，它包含了读取配置信息和访问Flash文件系统的最小功能。（3）载入系统IOS镜像文件。（4）接口的初始化。2）系统配置对话框 当路由器启动时没有可供载入的启动配置，或是运行了setup命令（必须在特权模式下运行），便可以进入系统配置对话过程。 系统配置对话过程主要分为4个阶段：显示说明信息、设置全局参数、设置接口参数和总结显示配置结果。1.2 Cisco路由器的配置模式1用户EXEC（user EXEC）模式 在此模式下只有很
4、有限的一些命令可以使用。用户只能查看路由器的连接状态和基本信息，访问其他网络和主机，但是不能对路由器进行配置，不能看到更改路由器的设置内容。 用户EXEC模式提示符是路由器名称后面带一个尖括号“”，例如： Router2特权特权EXEC（privileged EXEC）模式）模式 特权模式可以执行用户模式下的所有命令，还可以看到更改路由器的设置内容，能够运行用于测试网络、检查系统的命令。 进入特权EXEC模式，要在用户EXEC模式下输入“enable”命令，例如： Routerenable Password：XXXXXX Router# 特权EXEC模式的提示符是路由器名字后面带“#”。要退回
5、到用户模式，可以使用“disable”命令，例如： Router#disable Router3全局配置（全局配置（global configuration）模式）模式 在全局配置模式下可以配置路由器的全局性参数，更改已有配置。 例如： Router#configure terminal Router(config)# 可以使用exit、end命令或者按Ctrl+Z键返回特权模式状态。4接口配置（接口配置（interface configuration）模式）模式 系统的很多特性是基于接口的，接口配置命令可以改变接口的特性。 在全局模式下使用Interface命令即可进入，例如：进入串行口配置
6、模式，可以使用下列命令： Router(config)#interface serial 0 Router(config-if)# 5子接口配置（子接口配置（subinterface configuration）模式）模式 一个物理接口可以配置多个子接口（虚拟接口）。在接口配置模式下使用sub interface命令进入指定子接口，例如： Router(config-if)#sub interface serial 2.1 Router(config-subif)# Serial 2.1表明它是串口2的1号子接口。 6.ROM检测（ROM detection）模式 ROM检测模式主要用来进行路
7、由器的初始化安装、系统的升级和恢复。该模式的提示符为“”，前面没有路由器名称。在ROM监控状态下，路由器不能完成正常的功能，只能进行软件升级和手工引导。忘记路由器的口令时，也可以在此模式下解决。1.3 Cisco路由器的帮助和编辑功能1使用帮助使用帮助（1）任何模式下，在命令提示符下输入帮助命令“？”，即可显示在该模式下的所有命令列表及简单描述。 （2）上下文相关的帮助。如果不会正确拼写某个命令，可以先输入开始的几个字符，其后紧跟一个问号“?”，例如： Router # CL? Clear Clock 如果不知道一个命令应该携带的参数，可以在命令关键字后面加个空格，空格后输入一个“?”，路由器
8、会列出与该命令相关的参数，例如： Router#Clock set ? Current Time (hh：mm：ss) （3）输入命令行不完整的字符后，按下Tab键，如果命令存在且没有歧义，系统会将命令行剩余的部分逐步补充完整。 （4）查看最近使用过的命令。 （5）如果命令输入不正确，“”符号和帮助会指出错误，“”指向的地方，是IOS所检测到的错误命令、错误关键字、错误参数所在的地方。 （6）在任何模式下，键入的命令行关键字从左到右，所包含的字母只要能将该命令与其他同一模式下的命令区分开即可。例如： Router(config)#Interface serial 0 可以缩写为：Router(
9、config)#int s 0（7）如果为某条命令输入的字母太少而导致了歧义，系统就会提示“% Ambiguous command: ”。例如： Router#con % Ambiguous command: con 2命令行的注释和编辑功能命令行的注释和编辑功能 路由器的常规配置用于注释、命令的编辑，一些默认显示的设置。 （1）注释语句用“/”字符引导，到行末结束。 （2）编辑组合键： Ctrl+A：光标从命令行当前位置移到命令行的第一个字符位置。 Ctrl+E：光标从命令行当前位置移到命令行的最后一个字符位置。 Ctrl+B：光标从命令行当前位置向左移动一个字符位置。 Ctrl+F：光标从命令行当前位置向右移动一个字符位置。谢谢观看！
