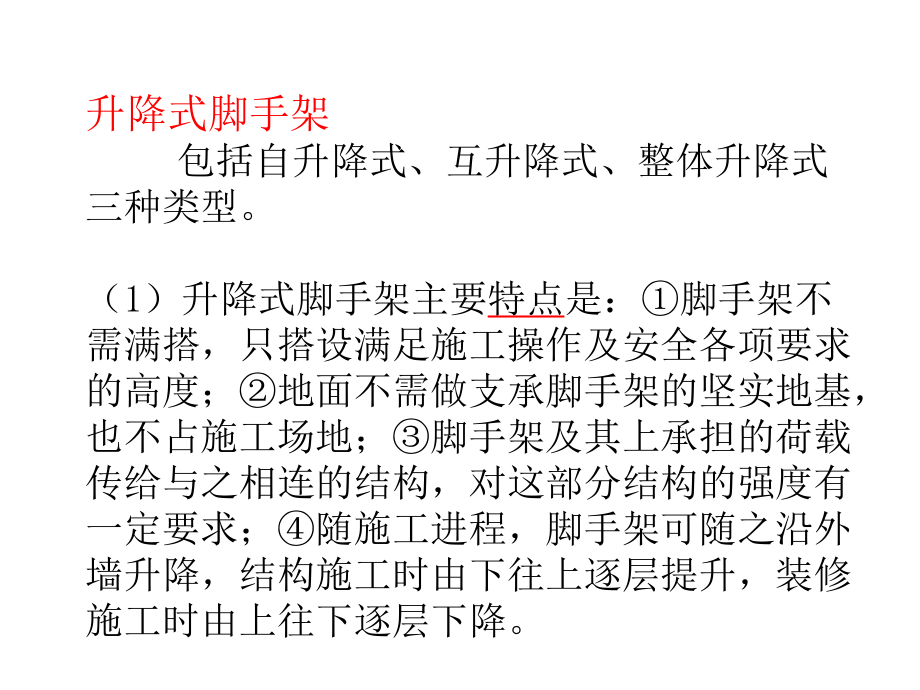

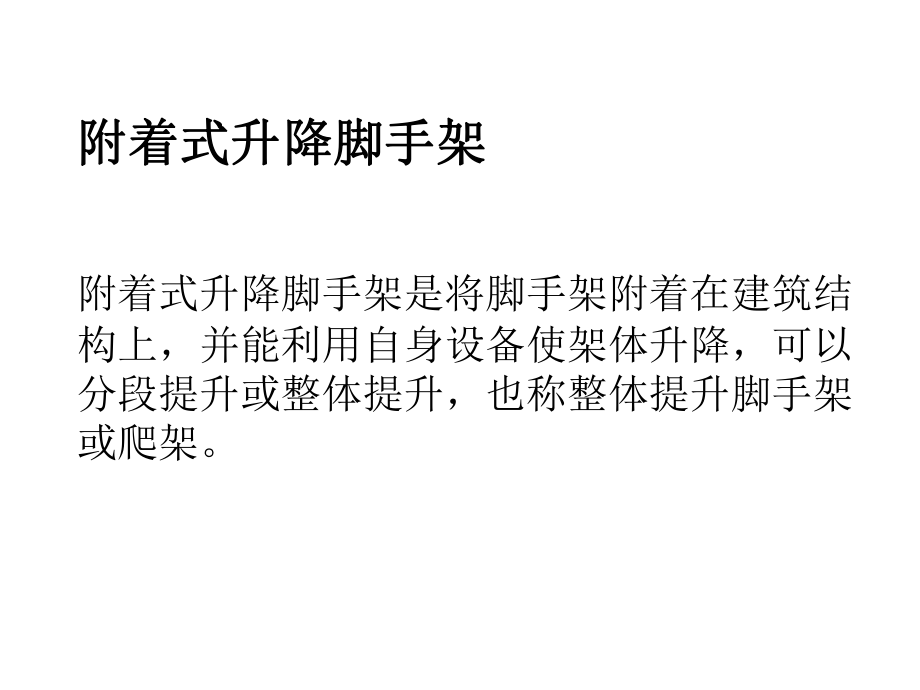

1、附着式升降脚手架附着式升降脚手架附着式升降脚手架附着式升降脚手架附着式升降脚手架是将脚手架附着在建筑结构上，并能利用自身设备使架体升降，可以分段提升或整体提升，也称整体提升脚手架或爬架。 6.16.1.4升降式脚手架 包括自升降式、互升降式、整体升降式三种类型。 升降式脚手架主要特点是：脚手架不需满搭，只搭设满足施工操作及安全各项要求的高度；地面不需做支承脚手架的坚实地基，也不占施工场地；脚手架及其上承担的荷载传给与之相连的结构，对这部分结构的强度有一定要求；随施工进程，脚手架可随之沿外墙升降，结构施工时由下往上逐层提升，装修施工时由上往下逐层下降。.4升降式脚手架 包括自升降式、互升降式、整
2、体升降式三种类型。 升降式脚手架主要特点是：脚手架不需满搭，只搭设满足施工操作及安全各项要求的高度；地面不需做支承脚手架的坚实地基，也不占施工场地；脚手架及其上下降。升降式脚手架包括自升降式、互升降式、整体升降式三种类型。 （1）升降式脚手架主要特点是：脚手架不需满搭，只搭设满足施工操作及安全各项要求的高度；地面不需做支承脚手架的坚实地基，也不占施工场地；脚手架及其上承担的荷载传给与之相连的结构，对这部分结构的强度有一定要求；随施工进程，脚手架可随之沿外墙升降，结构施工时由下往上逐层提升，装修施工时由上往下逐层下降。 （2）附着式升降式脚手架的基本组成附着式升降式脚手架一般由架体，水平梁架，竖
3、向主框架，附着支撑，提升机构及安全装置6部分组成。（3）附着式升降式脚手架的传力方式荷载传递方式：架体的 竖向荷载传给水平梁架，水平梁架以竖向主框架为支座，竖向主框架承受水平梁架的传力及主框架自身荷载，主框架通过附着支撑传给工程结构。 互升式脚手架 互升降式脚手架将脚手架分为甲、乙两种单元，通过倒链交替对甲、乙两单元进行升降。 互升降式脚手架的性能特点是：结构简单，易于操作控制；架子搭设高度低，用料省；操作人员不在被升降的架体上，增加了操作人员的安全性；脚手架结构刚度较大，附墙的跨度大。它适用于框架剪力墙结构的高层建筑、水坝、筒体等施工。 自升式脚手架 自升降脚手架的升降运动是通过手动或电动倒
4、链交替对活动架和固定架进行升降来实现的。图7-7 自升降式脚手架爬升过程a)爬升前的位置; b)活动架爬升(半个层高); c)固定架爬升(半个层高) 1活动架；2固定架；3附墙螺栓；4倒链 7-8 互升降式脚手架爬升过程 a)第n层作业; b)提升甲单元； c)提升乙单元； d)第n+1层作业 整体升降式脚手架 在超高层建筑的主体施工中，整体升降式脚手架有明显的优越性，它结构整体好、升降快捷方便、机械化程度高、经济效益显著，是一种很有推广使用价值的超高建(构)筑外脚手架，被建设部列入重点推广的10项新技术之一。 图7-9 整体升降式脚手架 a)立面图；b)侧面图 1上弦杆；2下弦杆；3承力桁架
5、；4承力架；5斜撑；6电动倒链； 7挑梁；8倒链；9花篮螺栓；10拉杆；11螺栓 另有一种液压提升整体式的脚手架-模板组合体系（图7-10），它通过设在建（构）筑内部的支承立柱及立柱顶部的平台桁架，利用液压设备进行脚手架的升降，同时也可升降建筑的模板。图7-10 液压整体提升大模板 1吊脚手；2平台桁架；3手拉倒链；4墙板；5大模板；6楼板；7支承挑架；8提升支承杆；9千斤顶；10提升导向架； 11支承立柱；12连接板；13螺栓；14底座 使用条件 （1）必须经建设部组织鉴定和发放的生产和使用证，且经当地市(地)建筑安全监督管理部门审查，颁发准用证方可搭设。 （2）必须有专项安全施工组织设计(
6、包括搭拆方案)，并经搭拆单位技术负责人审批，使用单位认可。 （3）制定并严格执行各工种操作规程。 设计计算（1）有单独的设计计算书，并经生产单位的上级技术部门审批。（2）有完整的制作安装图。（3）主框架、支撑桁架各节点的各杆件轴线应交汇于一点。（4）架体设计荷载按承重架3.0KNm2，装饰架2.0KNm2，升降状态0.5KNm2取值。（5）架子压杆长细比不大于150，受拉杆件的长细比不得大于300。 架体构造（1）架体应由主框架和支撑桁架构成，主框架必须是定型的(焊接或螺栓联接)架体，相邻两主框架之间的架体为定型的(焊接或螺栓联接)支撑桁架(桁条)。支撑桁架的支在主框架上，施工荷载通过脚手架立
7、杆传递到支撑桁架，再由支撑桁架将力通过主框架传递到建筑物上。（2）架体必须按支座安装图和有关规定及构造进行搭设，架体上部悬臂部分不得超过架体高度的或4.5M。附着支撑附着支撑（1 1）主框架必须按方案要求与每个楼层设置螺栓式连接点。）主框架必须按方案要求与每个楼层设置螺栓式连接点。（2 2）钢挑架与预埋钢筋环连接必须牢固，钢挑架上的螺栓）钢挑架与预埋钢筋环连接必须牢固，钢挑架上的螺栓与墙体连接也必须牢固或符合规定。与墙体连接也必须牢固或符合规定。（3 3）螺栓式钢挑架的焊接必须符合有关规定。）螺栓式钢挑架的焊接必须符合有关规定。升降装置升降装置（1 1）必须安装同步升降装置且确保能达到同步升降
8、要求。）必须安装同步升降装置且确保能达到同步升降要求。升降用索具、吊具的安全系数必须大于升降用索具、吊具的安全系数必须大于6 6。（2 2）当有两个节点升降时，应采用电动式升降，严禁使用）当有两个节点升降时，应采用电动式升降，严禁使用手拉葫芦式手拉葫芦式( (导链导链) )。升降升降时架体至少有两个附着装置，且架体上严禁站人。时架体至少有两个附着装置，且架体上严禁站人。（3 3）非升降状态时，索具、吊具应呈放松状态）非升降状态时，索具、吊具应呈放松状态。防坠落、导向防倾斜装置防坠落、导向防倾斜装置 架体必须两处以上设置灵敏有效的防坠落装置，设架体必须两处以上设置灵敏有效的防坠落装置，设置垂直导
9、向和防止左右、前后倾斜的防倾置垂直导向和防止左右、前后倾斜的防倾 斜装置。严禁斜装置。严禁将防坠落装置设置在架体升降的同一个附着支撑装置上。将防坠落装置设置在架体升降的同一个附着支撑装置上。分段验收分段验收（1 1）首次搭设后，必须组织验收，合格后方可投入使用。）首次搭设后，必须组织验收，合格后方可投入使用。验收人员和部门签字盖章，做好验收手续。验收人员和部门签字盖章，做好验收手续。 （2 2）每次提升前，均应进行一次全面检查，发现不安全隐）每次提升前，均应进行一次全面检查，发现不安全隐患点立即整改，符合要求后方可提升，同时做好检查记录。患点立即整改，符合要求后方可提升，同时做好检查记录。（3
10、 3）每次提升后、使用前必须进行验收，符合要求后方可）每次提升后、使用前必须进行验收，符合要求后方可使用。使用。（4 4）首次搭设后、每次使用前提升后的验收和每次提升前）首次搭设后、每次使用前提升后的验收和每次提升前的检查，均应由安装单位和使用单位组织进行。的检查，均应由安装单位和使用单位组织进行。 脚手板脚手板（1）挑架层层满铺脚手片，脚手）挑架层层满铺脚手片，脚手板须用不细于板须用不细于18#铅丝双股并联铅丝双股并联绑扎不少于绑扎不少于4点，要求牢固，交点，要求牢固，交接处平整，无探头板，不留空隙，接处平整，无探头板，不留空隙，脚手板应保证完好无损，破损的脚手板应保证完好无损，破损的及时更
11、换。及时更换。（2）架体每步离墙空隙均应安全）架体每步离墙空隙均应安全可靠地封闭。可靠地封闭。脚手板未满铺留有空隙防防 护护（1 1）架体外侧用建设主管部门认可的合格的密目式安全网进行封闭式围）架体外侧用建设主管部门认可的合格的密目式安全网进行封闭式围护，将安全网固定在脚手架外立杆的里侧，不得将网围在各杆件的外护，将安全网固定在脚手架外立杆的里侧，不得将网围在各杆件的外侧。侧。（2 2）架体操作层、外侧以及遇到大开间窗洞处的里立杆均应设置，）架体操作层、外侧以及遇到大开间窗洞处的里立杆均应设置，1.2M1.2M高防护栏杆和高防护栏杆和30cm30cm踢脚杆。踢脚杆。（3 3）除每层满铺脚手片外
12、，架体作业层和底层下方还应围设安全网或采）除每层满铺脚手片外，架体作业层和底层下方还应围设安全网或采取有效安全措施。取有效安全措施。 操操 作作（1 1）架体必须按施工组织设计和有关规定进行搭设。）架体必须按施工组织设计和有关规定进行搭设。（2 2）搭设和每次升降等操作前必须对现场技术人员和工人进行安全技术）搭设和每次升降等操作前必须对现场技术人员和工人进行安全技术交底。交底。（3 3）架体操作人员先培训，再持证定岗上岗。）架体操作人员先培训，再持证定岗上岗。（4 4）安装、升降、拆除架体时必须注明现场的安全警戒线，并派专人监）安装、升降、拆除架体时必须注明现场的安全警戒线，并派专人监护。护。
13、（5 5）架体上荷载堆放均匀，升降时架体上不得有重量超过）架体上荷载堆放均匀，升降时架体上不得有重量超过2KN2KN的物体。的物体。 脚手架安全技术 脚手架虽然是临时设施，但对其安全性应给予足够的重视，脚手架不安全因素一般有：不重视脚手架施工方案设计，对超常规的脚手架仍按经验搭设；不重视外脚手架的连墙件的设置及地基基础的处理；对脚手架的承载力了解不够，施工荷载过大。所以脚手架的搭设应该严格遵守安全技术要求。 1. 一般要求 架子工作业时，必须戴安全帽、系安全带、穿软底鞋。脚手材料应堆放平稳，工具应放入工具袋内，上下传递物件时不得抛掷。 不得使用腐朽和严重开裂的竹、木脚手板，或虫蛀、枯脆、劈裂的
14、材料。 在雨、雪、冰冻的天气施工，架子上要有防滑措施，并在施工前将积雪、冰渣清除干净。 复工工程应对脚手架进行仔细检查，发现立杆沉陷、悬空、节点松动、架子歪斜等情况，应及时处理。 2. 脚手架的搭设 脚手架的搭设应符合前面几节所述的内容，并且与墙面之间应设置足够和牢固的拉结点，不得随意加大脚手杆距离或不设拉结。 脚手架的地基应整平夯实或加设垫木、垫板，使其具有足够的承载力，以防止发生整体或局部沉陷。 脚手架斜道外侧和上料平台必须设置1m高的安全栏杆和18cm高的挡脚板或挂防护立网，并随施工升高而升高。 脚手板的铺设要满铺、铺平或铺稳，不得有悬挑板。 脚手架的搭设过程中要及时设置连墙杆、剪刀撑，以及必要的拉绳和吊索，避免搭设过程中发生变形、倾倒。 3. 防电、避雷 脚手架与电压为120kV以下架空输电线路的距离应不小于2m，同时应有隔离防护措施。 脚手架应有良好的防电避雷装置。 施工照明通过钢脚手架时，应使用12V以下的低压电源。电动机具必须与钢脚手架接触时，要有良好的绝缘。
