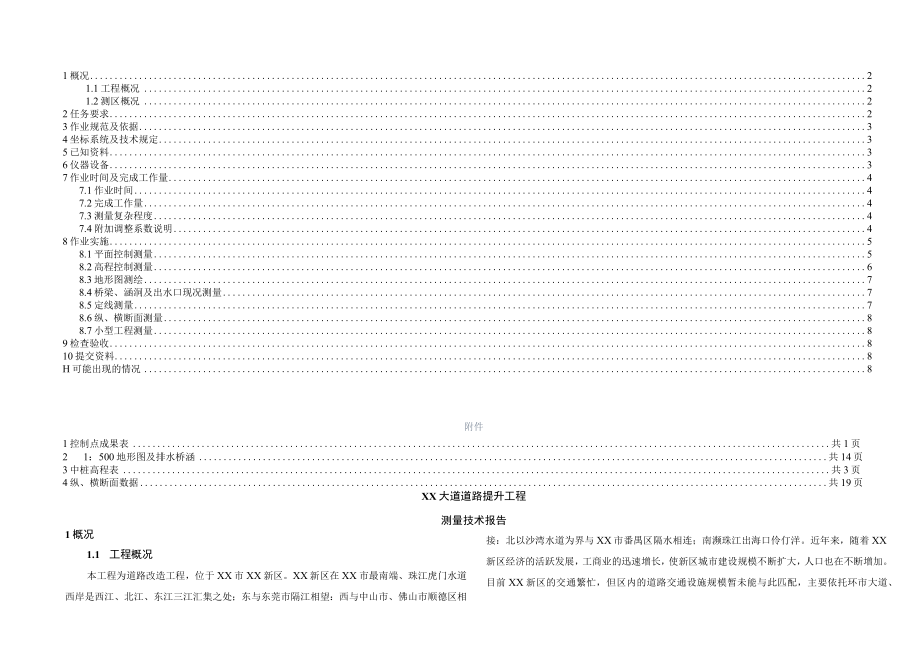

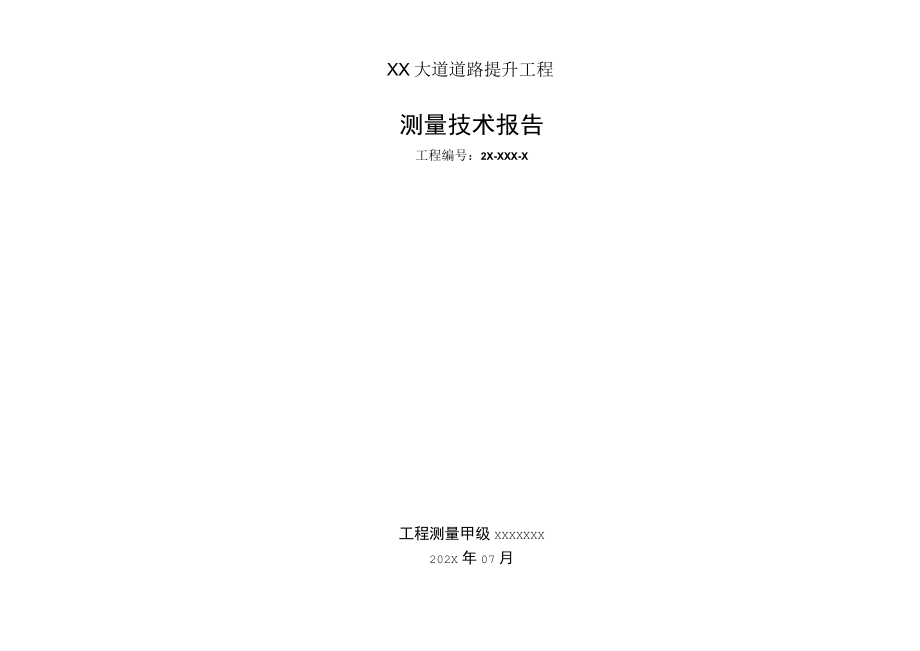

1、XX大道道路提升工程测量技术报告工程编号：2X-XXX-X工程测量甲级XXXXXXX202X年07月1概况21.1工程概况21.2测区概况22任务要求23作业规范及依据34坐标系统及技术规定35已知资料36仪器设备37作业时间及完成工作量47.1作业时间47.2完成工作量47.3测量复杂程度47.4附加调整系数说明48作业实施58.1平面控制测量58.2高程控制测量68.3地形图测绘78.4桥梁、涵洞及出水口现况测量78.5定线测量78.6纵、横断面测量88.7小型工程测量89检查验收810提交资料8H可能出现的情况8附件1控制点成果表共1页21：500地形图及排水桥涵共14页3中桩高程表共3
2、页4纵、横断面数据共19页XX大道道路提升工程测量技术报告1概况1.1 工程概况本工程为道路改造工程，位于XX市XX新区。XX新区在XX市最南端、珠江虎门水道西岸是西江、北江、东江三江汇集之处；东与东莞市隔江相望：西与中山市、佛山市顺德区相接：北以沙湾水道为界与XX市番禺区隔水相连；南濒珠江出海口伶仃洋。近年来，随着XX新区经济的活跃发展，工商业的迅速增长，使新区城市建设规模不断扩大，人口也在不断增加。目前XX新区的交通繁忙，但区内的道路交通设施规模暂未能与此匹配，主要依托环市大道、虎门联络道、XX大道等主干道路。由于车流量大、地铁施工、建好时间过长，原有的道路已经不堪重负，严重影响交通和当地
3、居民出行，不利于XX新区良好的经济环境建设，与国家级新区的功能定位“共建粤港澳优质生活圈的示范区、探索新型城市化模式的先行区、创新社会管理的试验区、率先形成与港澳营商环境接轨的融合区、建设珠三角城市群综合服务的共享区”的目标极不协调。为建立与城市建设相适应的道路交通系统，提高城市生活便利，提高交通运输能力，加强交通建设工作，逐步恢复XX新区建设功能，创造一个有利于XX新区经济建设发展和人民健康生活的优良环境，营造交通环境优美的发展空间，提高城市综合竞争力。拟对XX新区重要城市道路以及道路两侧退缩控线范围内的城市景观进行提升改造。具体分为三个标段：标段一：海港大道、凫洲大道（含凫洲大桥）、龙穴大
4、道（一期）、龙穴大道（港区段）。道路总长约19.3km,工程建安费约23200万元。标段二：环市大道西、环市大道南、虎门联络道、XX大道、海港大道北段、蒲州一路。道路总长约19.7km,工程建安费约32600万元。标段三：环市大道北、环市大道中。道路总长约9.3km,工程建安费约12900万1.2 测区概况XX大道道路提升工程位于XX新区黄山鲁森林公园东侧，起于进港大道，止于蒲洲花园天后路。全长约5.132km,是XX新区路网的重要组成部分，规划为城市主干路。测区内临近码头、地铁施工、文化广场、住宅区、学校等，交通繁忙，大片林木高大茂密且现状河涌较多。总体而言，本工程测量内容丰富，安全隐患较多
5、，图1.2-1场地位置示意图为给勘察设计及施工提供全面、准确的基础测量数据，经XX市XX区基本建设办公室组织招投标确定，由我院承担该项工程项目标段二的测量工作。2任务要求（一）测量范围：原则上依据设计提供给业主审核确认后的测量范围实测。具体描述如下：3作业规范及依据1 .城市测量规范CJJ/T8-20112 .工程测量规范GB50026-20073 .全球定位系统(GPS)测量规范GB/T18314-20094 .卫星定位城市测量技术规范CJJ/T73-20105 .全球定位系统实时动态测量(RTK)技术规范CH/T2009-20106 .国家三、四等水准测量规范GB12898-20097 .
6、国家基本比例尺地形图图式第1部分：1:500、1:1000、1:2000地形图图式GB/T20257.1-20078 .1：5001：IO(X)I:2000外业数字测图技术规程GB/T14912-20059 .测绘技术设计规定CH/T1004-200510 .测绘成果质量检查与验收GB/T24356-200911 .测绘技术总结编写规定CH/TIOO1-2OO512 .“工程测量技术要求”(设计人员提供)4坐标系统及技术规定1 .坐标系统：XX市平面坐标，XX市高程系统；2 .比例尺：1:500；5已知资料1 .XX市连续运行卫星定位城市测量综合服务系统(GZCORS);2 .设计平面图，作为
7、作业指引和范围控制图。6仪器设备3 .GPS：4台套Trimb1.eR6(4651126744.464112421146411242714748141652)4 .全站仪：尼康DTM-530E(032062)；尼康DTM-452C(010599)；尼康DTM-530E(031895);尼康DTM-530E(033191)5 .水准仪：威特NA2(484682);威特NA2(5()1452):徐卡DNA033388456 .其他：生产用车2台，对讲机12台、手持测距仪4台、电脑5台。1 .地形测量测量范围：改造路段测至道路边线外20m。边线外20m遇现状房屋时测至房屋边线即可；遇机关单位、企业、
8、学校、仓库、小区等有围闭设施的测至围闭物（如围墙、栏杆等）即可；地铁施工场地等测量出施工围闭范围线；沿线道路交叉口，起终点交叉口测量至道路弧线与直线交接处。其它测量要求：测量沿线架空线榄标高；沿线排放口及涵洞需测量调查其现状并绘制剖面图：全线桥梁测量起止桩位、桥墩桩位、桥梁平面、桥梁总宽（车行道宽度、人行道宽度）、栏杆起止点，每座桥梁至少提供一个横断面。2 .线路定测全线道路中桩定测。断面测量比例1:200；有中央绿化带的道路，测量左右两条纵断面（中桩需进行中平测量），纵断面高程为中央绿化带与车行道交界处的标高；路面状况良好的路段，按照横断面间距为20m：在路面状况较差的路段，局部不均匀沉降严
9、重的路段需根据实地情况进行加密，纵坡变换出加桩：沿线道路交叉口进行5X5m方格网标高加密。（二）测量内容根据工程实际情况、规范规定和设计要求，本工程测量内容有：控制测量；地形图测量；定线测量（中线定线、纵横断面测量）；小型工程测量（涵洞、出水口现况测量、高压线线高测量、路口标高加密、建、构筑物细部坐标测量等）。地形测量内容：交通设施：车行道边线、人行道边线、交通指示牌植被土质：绿化带边线、行道树居民地：建筑物边线、建筑物性质及层数独立地物：所有各种井盖及井盖性质、雨水口、路灯、大型广告牌、公交站、管线设施：电力线塔或竿、通信竿、军用光缆标志物、长途光缆标志物、燃气管道标志物等。2 .场地条件分
10、段描述表73测量复杂程度说明表序场地场地条件复杂程度1XX大道片区测区临近码头、地铁施工、文化广场、住宅区、学校等，交通繁忙，大片林木高大茂密且现状河涌较多。总体而言，本工程测量内容丰富，通行通视条件差，地形地物细部点采集密集；安全隐患大。更杂3 .结合收费标准对应描述表73测量复杂程度说明表类别场地条件复杂程度复杂区内路面交通繁忙，市政设施繁多，地物密集，道路两侧建筑物集中，工建筑厂进出受限制，居民房屋不规则，通视影响因素多，安全隐患大，为建筑群区物、构筑物密集地区，属建筑群区，区内细部坐标点每格约4080点8,建、构筑物覆盖面积100%。备注4 .场地照片表74作业现场照片序现场照片7.4
11、附加调整系数说明表75附加调整系数说明表序调整项目系数说明1三角高程1.2图根点高程采用全站仪三角高程联测2带状地形测量1.3测量宽度平均约60m,图面宽度小于20Cm3数字化测绘1.5控制、地形、断面等均采用全数字化测量作业，并提供数字化成果7作业时间及完成工作量7.1 作业时间本工程测量作业时间详见表71。表71作业过程情况一览表作业时间作业内容备注202X.6.19任务接受，与设计、物探一起查勘现场6.20-21资料收集、工程策划、纲要编写；测量外业任务通知单下达6.22-23E-GPS控制网选点，埋石和施测，四等水准施测及数据处理6.24-25定线测量：中桩放样并五等水准联测、及横断面
12、测量。6.26-28地形测量（含水下地形）、交叉路口标高加密、排水口及桥涵测量、高压线高测量、桥梁断面测量7.1-2外业监控检杳6.30-7.2资料整理，成果校审7.3提交成果7.2 完成工作量本工程所完成的测量工作量详见表7-2o表72测量工作量统计表作业类型项目单位数量复杂程度及备注控制测量GPS-E点15利用GZCORS按一级点要求测设图根点点61三角高程联测四等水准km13.8水准联测数字化地形测量1:500地形图测量km20.463建筑群区，带状1:200建筑群区km20.010按格网5X5加密标高数字化定线测量中桩施放点542纵断面km10.265含左右两条中桩及五等水准联测横断面
13、km15.13小型工程测量桥涵现况调查（含简单桥梁）处6按2处/组日计出水口调修处4按10处/组日计高压线线高测量（含悬高、净空）点7按2倍图根点/处计7.3 测量复杂程度1.场地条件：测区内临近码头、地铁施工、文化广场、住宅区、学校等，交通繁忙，大片林木高大茂密且现状河涌较多。总体而言，本工程测量内容丰富，安全隐患较多，通行通视条件差。地面复杂程度：复杂。仪器严格整平，对中误差3mm；观测前按互为120方向上量取天线高两次，其读数差小于2mm,并将中数输入GPS接收机中；按要求及时填写手簿的各项内容，观测过程中无更改各参数、再启动、自测试、改变天线位置等，无在天线IOm范围内使用电台、对讲机
14、及手机等电磁发射设备：雷雨天气不观测作业；当日观测数据下我转存至计算机硬盘。RTK测量时，卫星的状况应符合表8-1的规定：表8-1RTK测量卫星状况的基本要求观测窗口状态15以上的卫星个数PDOP值作业要求良好264允许作业可用56谨慎作业不可用526禁止作业RTK一测网观测符合如下规定：与GZCORS中心通信并获得用户许可，建立数据连接；观测前应对仪器进行初始化；观测值在得到RTK固定解且收敛稳定后（观测前设置的平面收敛阈值W2cm,垂直收敛阈值女m）开始记录。每测回观测历元数大于20个（数据采样间隔为5s,模糊度置信度应设为99.9%以上，观测时长22min）;经、纬度记录到0.00001,平面坐标及高程记录到0001m.RTK测量至少观测了4个测回，不同测回间重新初始化，测回间观测记录的时间间隔不小于一分钟。测回间平面坐标分量较差W2cm,垂直坐标分量较差W3cm,取各次观测结果的平均值作为最终成果。测回间对仪器重新初始化，测回间的时间间隔60s,当初始化时间超过5min仍不能获得固定解时，断开数据链，重启接收机，再次进行初始化操作，重试3次仍不能获得初始化时，取
