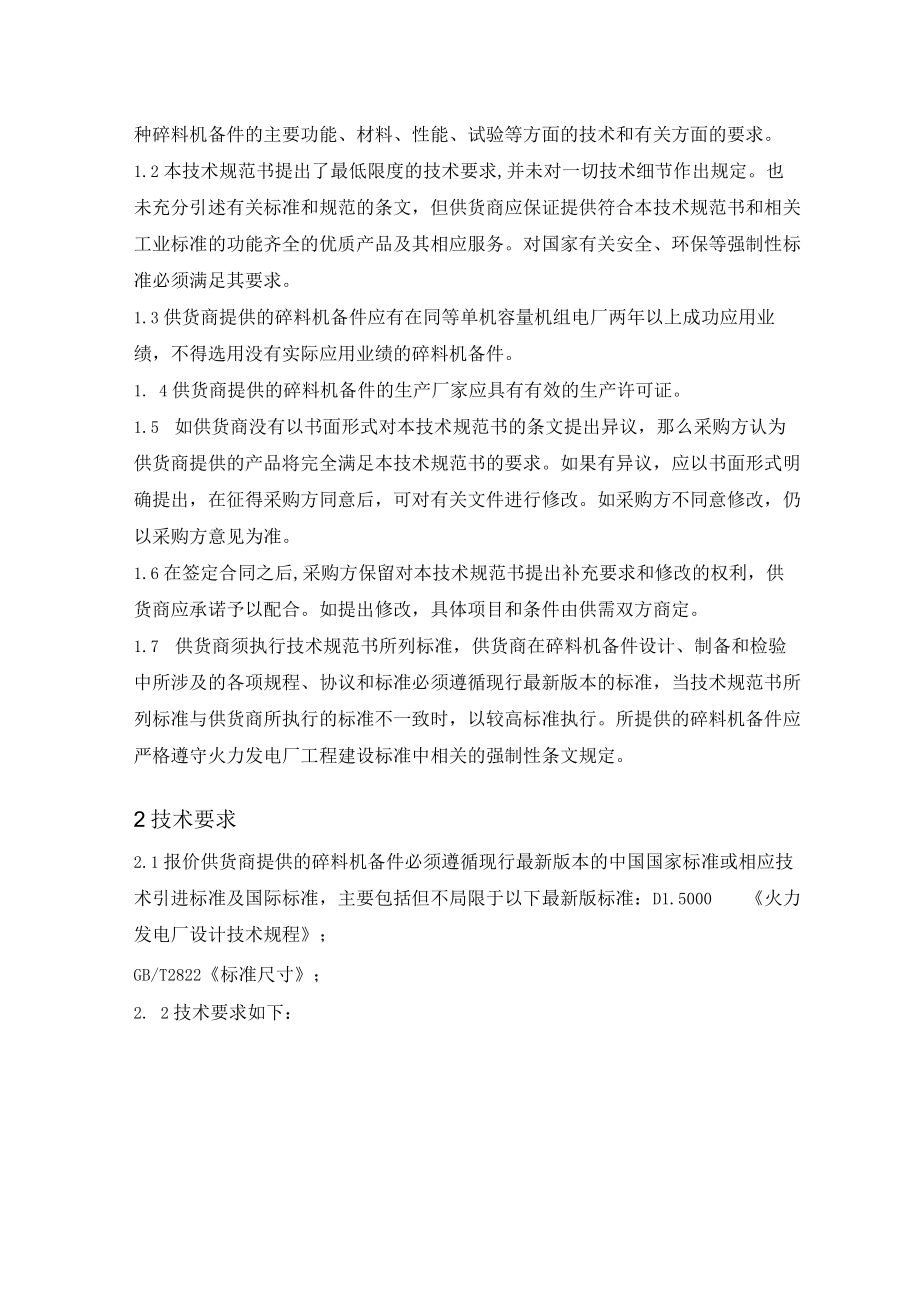

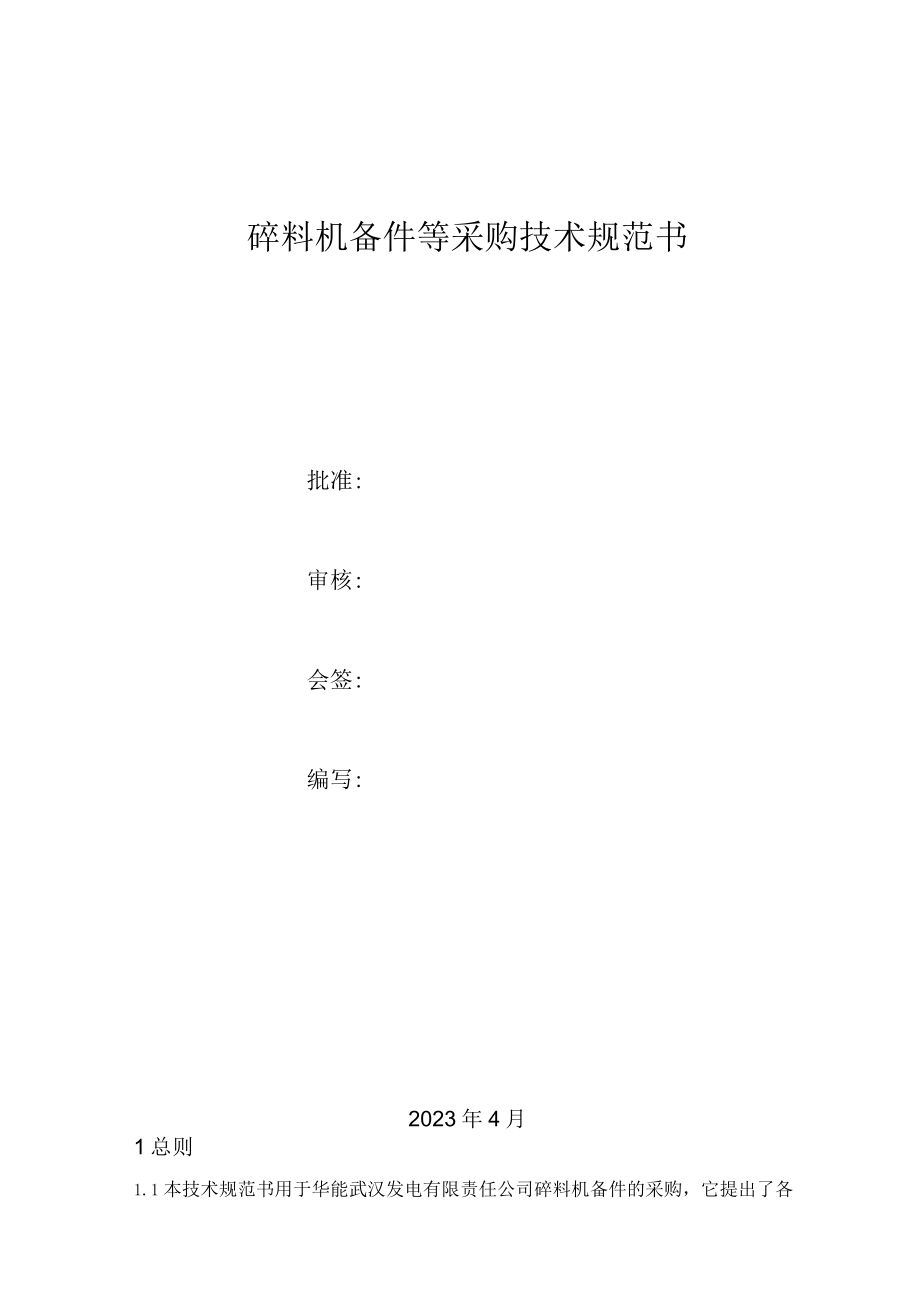

1、碎料机备件等采购技术规范书批准:审核:会签:编写:2023年4月1总则1.1本技术规范书用于华能武汉发电有限责任公司碎料机备件的采购，它提出了各种碎料机备件的主要功能、材料、性能、试验等方面的技术和有关方面的要求。1.2本技术规范书提出了最低限度的技术要求,并未对一切技术细节作出规定。也未充分引述有关标准和规范的条文，但供货商应保证提供符合本技术规范书和相关工业标准的功能齐全的优质产品及其相应服务。对国家有关安全、环保等强制性标准必须满足其要求。1.3供货商提供的碎料机备件应有在同等单机容量机组电厂两年以上成功应用业绩，不得选用没有实际应用业绩的碎料机备件。1. 4供货商提供的碎料机备件的生产
2、厂家应具有有效的生产许可证。1.5 如供货商没有以书面形式对本技术规范书的条文提出异议，那么采购方认为供货商提供的产品将完全满足本技术规范书的要求。如果有异议，应以书面形式明确提出，在征得采购方同意后，可对有关文件进行修改。如采购方不同意修改，仍以采购方意见为准。1.6在签定合同之后,采购方保留对本技术规范书提出补充要求和修改的权利，供货商应承诺予以配合。如提出修改，具体项目和条件由供需双方商定。1.7 供货商须执行技术规范书所列标准，供货商在碎料机备件设计、制备和检验中所涉及的各项规程、协议和标准必须遵循现行最新版本的标准，当技术规范书所列标准与供货商所执行的标准不一致时，以较高标准执行。所

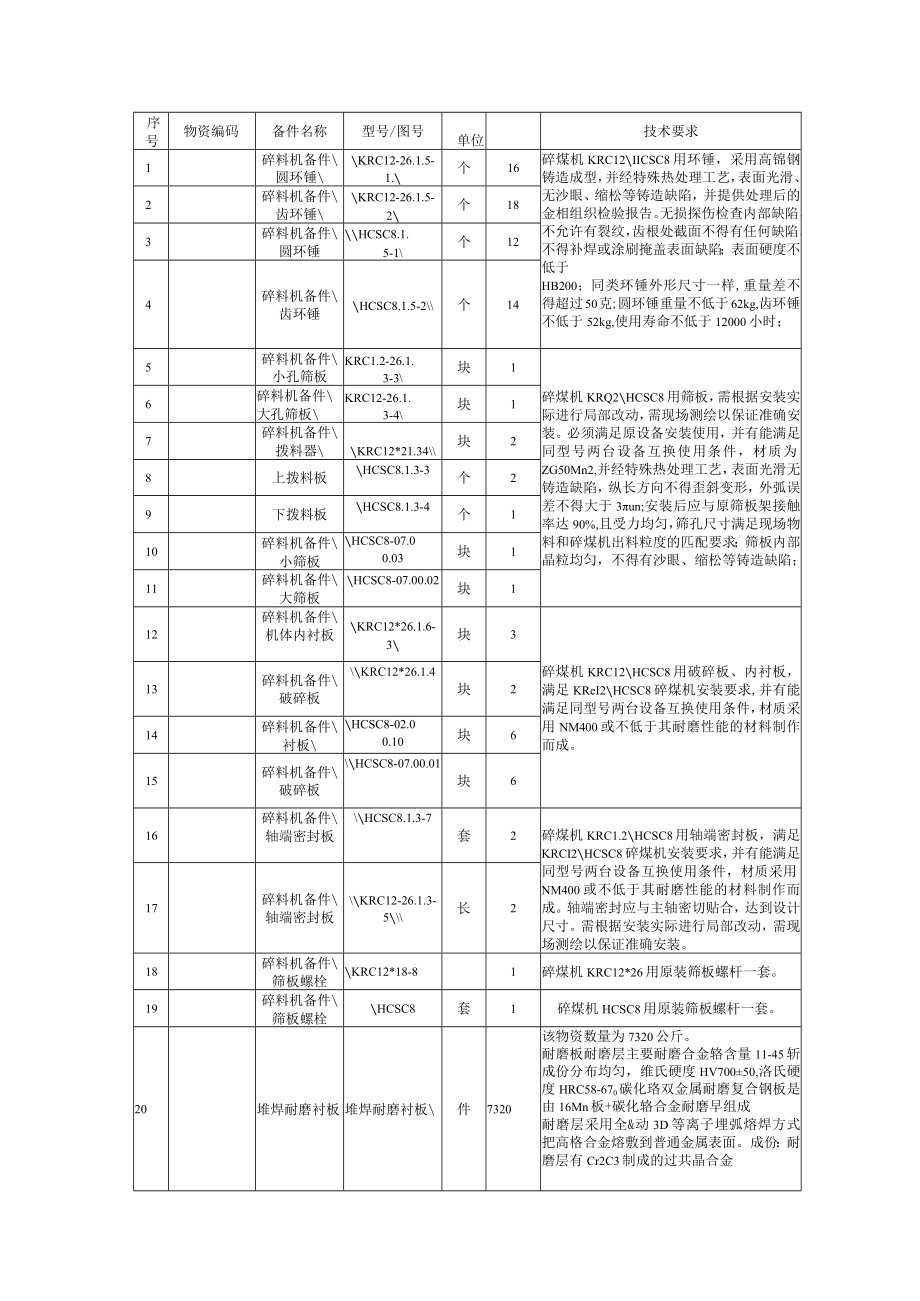

3、提供的碎料机备件应严格遵守火力发电厂工程建设标准中相关的强制性条文规定。2技术要求2.1报价供货商提供的碎料机备件必须遵循现行最新版本的中国国家标准或相应技术引进标准及国际标准，主要包括但不局限于以下最新版标准：D1.5000火力发电厂设计技术规程；GB/T2822标准尺寸；2. 2技术要求如下：序号物资编码备件名称型号/图号单位技术要求1碎料机备件圆环锤KRC12-26.1.5-1.个16碎煤机KRC12IICSC8用环锤，采用高锦钢铸造成型，并经特殊热处理工艺，表面光滑、无沙眼、缩松等铸造缺陷，并提供处理后的金相组织检验报告。无损探伤检查内部缺陷，不允许有裂纹，齿根处截面不得有任何缺陷。不
4、得补焊或涂刷掩盖表面缺陷；表面硬度不低于HB200；同类环锤外形尺寸一样,重量差不得超过50克;圆环锤重量不低于62kg,齿环锤不低于52kg,使用寿命不低于12000小时；2碎料机备件齿环锤KRC12-26.1.5-2个183碎料机备件圆环锤HCSC8.1.5-1个124碎料机备件齿环锤HCSC8.1.5-2个145碎料机备件小孔筛板KRC1.2-26.1.3-3块1碎煤机KRQ2HCSC8用筛板，需根据安装实际进行局部改动，需现场测绘以保证准确安装。必须满足原设备安装使用，并有能满足同型号两台设备互换使用条件，材质为ZG50Mn2,并经特殊热处理工艺，表面光滑无铸造缺陷，纵长方向不得歪斜变
5、形，外弧误差不得大于3un;安装后应与原筛板架接触率达90%,且受力均匀，筛孔尺寸满足现场物料和碎煤机出料粒度的匹配要求；筛板内部晶粒均匀，不得有沙眼、缩松等铸造缺陷；6碎料机备件大孔筛板KRC12-26.1.3-4块17碎料机备件拨料器KRC12*21.34块28上拨料板HCSC8.1.3-3个29下拨料板HCSC8.1.3-4个110碎料机备件小筛板HCSC8-07.00.03块111碎料机备件大筛板HCSC8-07.00.02块112碎料机备件机体内衬板KRC12*26.1.6-3块3碎煤机KRC12HCSC8用破碎板、内衬板，满足KReI2HCSC8碎煤机安装要求,并有能满足同型号两台
6、设备互换使用条件，材质采用NM400或不低于其耐磨性能的材料制作而成。13碎料机备件破碎板KRC12*26.1.4块214碎料机备件衬板HCSC8-02.00.10块615碎料机备件破碎板HCSC8-07.00.01块616碎料机备件轴端密封板HCSC8.1.3-7套2碎煤机KRC1.2HCSC8用轴端密封板，满足KRCI2HCSC8碎煤机安装要求，并有能满足同型号两台设备互换使用条件，材质采用NM400或不低于其耐磨性能的材料制作而成。轴端密封应与主轴密切贴合，达到设计尺寸。需根据安装实际进行局部改动，需现场测绘以保证准确安装。17碎料机备件轴端密封板KRC12-26.1.3-5长218碎料
7、机备件筛板螺栓KRC12*18-81碎煤机KRC12*26用原装筛板螺杆一套。19碎料机备件筛板螺栓HCSC8套1碎煤机HCSC8用原装筛板螺杆一套。20堆焊耐磨衬板堆焊耐磨衬板件7320该物资数量为7320公斤。耐磨板耐磨层主要耐磨合金辂含量11-45斩成份分布均匀，维氏硬度HV70050,洛氏硬度HRC58-670碳化珞双金属耐磨复合钢板是由16Mn板+碳化辂合金耐磨早组成耐磨层采用全&动3D等离子埋弧熔焊方式把高格合金熔敷到普通金属表面。成份：耐磨层有Cr2C3制成的过共晶合金复合耐磨层板。耐磨层材料近似于高辂铸铁。硬度：表面硬度HRC：58-67,是XM500耐磨板的5倍以上寿命。纯堆
8、焊层的合金含量：C:4.859Si:0.983Mn:0.815B:0.012Cr:28.073Ni:0.524W:1.257厚度：6+6,指6亳米厚16Mn板+6亳米碳化铝合金耐磨层。特性：具有高硬材料和韧性材料的双重性能，可承受中度冲击及振动，防止脱落。安装方便，可切割、焊接、打孔，弯曲。使用于不同场合，耐磨性能是普通耐磨材料的1015倍。耐高温，可使用于不高于650度的环境。21带式输送机备件直节落煤管DTII06J22365食12为直节落煤管为圆筒形长约2米，直径900亳米，厚度12亳米，材料为16Mn板（尺寸略有误差，具体还需成交后现场核实制作）3供货范围1.1 一般要求1.1.1 本
9、附件规定了碎料机备件的供货范围。供货商需保证所提供的碎料机备件为全新的、成熟的、完整的和安全可靠的设备。1.1.2 供货商应提供详细供货清单，清单中依次说明每项碎料机备件的规格、数量、产地、生产厂家等内容。1.1.3 供货商应提供供货范围内碎料机备件的产品重要技术参数指标，并对是否满足买方要求作出明确说明。1.2 供货范围供货范围见下表。供货商应保证满足规范书中所有技术要求并提供详细供货清单（不仅限于表中所示），并对所供备件的有效性负责。4包装运输及贮存4. 1包装运输5. 1.1每批碎料机备件应包括一份完整的质量检验报告。4.1.2设备的外包装上应清楚地标明招标方订货号、运输识别号、到货地点
10、、收货人、设备运输及贮存保留要求的国际通用标记。4.2贮存4.2.1供货商应提供设备贮存说明书，包括定期检查和贮存维护的要求，以保证设备存贮期间不致损坏。这些说明书不应放置于运输设备的包装箱内部，而应单独提供给采购方。5到货验收5.1 按照国家行业标准及双方约定的技术协议进行验收。5.2 报价供应商需出具完整的设备检测报告，采购方进行抽检；原则上采购方不进行第三方检测，若双方对抽检结果存在异议，需委托第三方进行检测，费用由报价供应商承担。6技术服务6.1 报价供应商应提供相应产品的使用说明书、合格证书、试验报告等相关资料。6.2 由于碎料机备件质量问题而引起的设备故障事件，报价供应商必须无条件提供现场技术服务并更换合格备件，所造成的损失全部由报价供应商承担，采购方有权对因碎料机备件质量问题造成的设备故障事件进行索赔。7考核条款7.1 因供应商原因不能按时供货，每拖延一天，则扣合同款的2机7.2 因供应商提供的碎料机备件达不到本技术规范书的要求，供应商必须支付违约金，每处指标不达标则扣合同款的2队7.3 质保期为一年（从备件安装至设备系统上开始计算），因产品质量原因发生设备故障，供应商必须免费予以更换，并采取各种措施保证设备尽快恢复正常运行，否则每次扣款20000元。8交货期合同签订后35天交货至采购方物资仓库。
