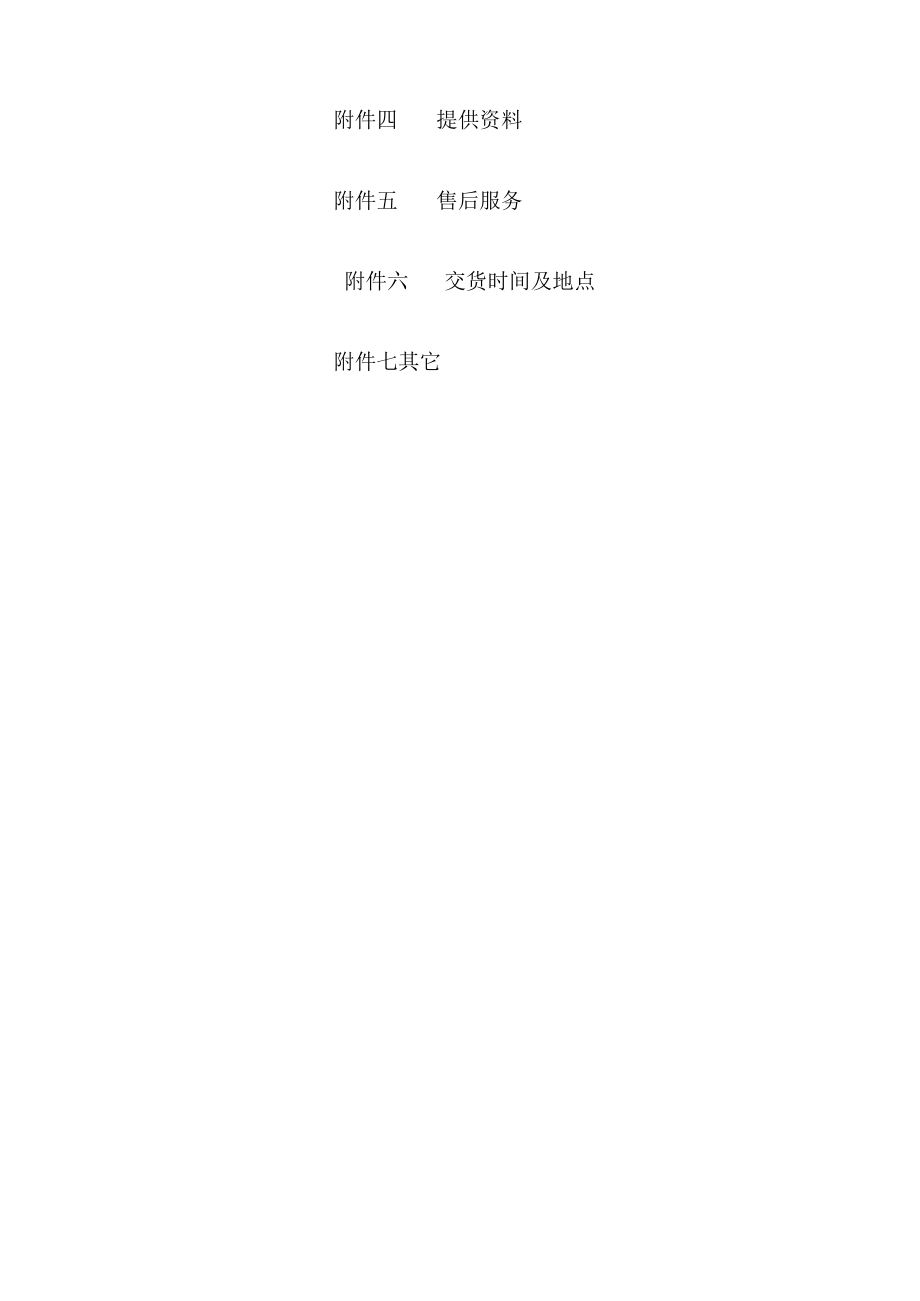

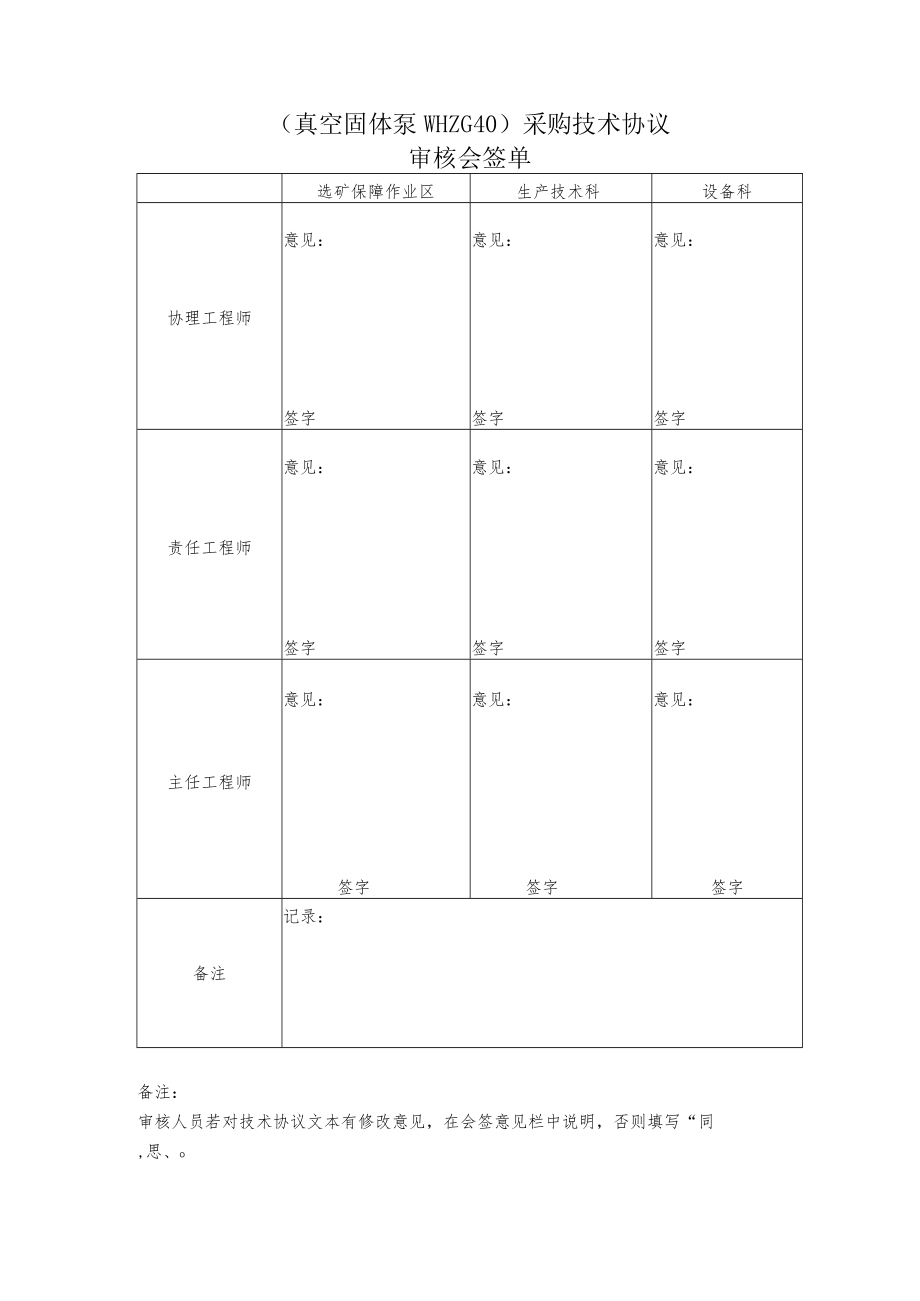

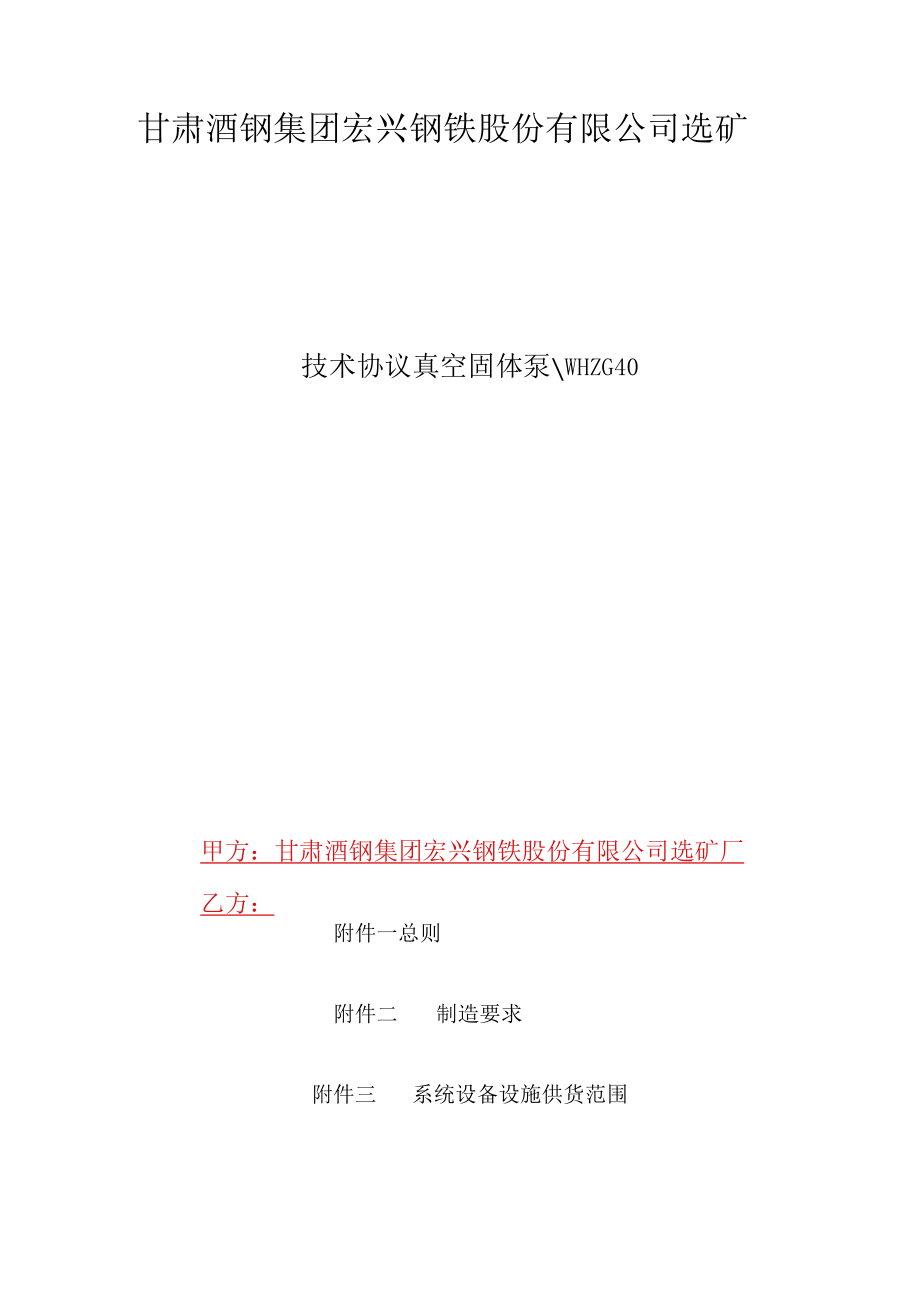

1、（真空固体泵WHZG40）采购技术协议审核会签单选矿保障作业区生产技术科设备科意见：意见：意见：协理工程师签字签字签字意见：意见：意见：责任工程师签字签字签字意见：意见：意见：主任工程师签字签字签字备注记录：备注：审核人员若对技术协议文本有修改意见，在会签意见栏中说明，否则填写“同,思、O甘肃酒钢集团宏兴钢铁股份有限公司选矿技术协议真空固体泵WHZG40甲方：甘肃酒钢集团宏兴钢铁股份有限公司选矿厂乙方：附件一总则附件二制造要求附件三系统设备设施供货范围附件四提供资料附件五售后服务附件六交货时间及地点附件七其它甘肃酒钢集团宏兴钢铁股份有限公司选矿厂（以下称甲方）与（以下称乙方）就甲方真空固体泵W
2、HZG40备件采购经双方协商，达成如下技术协议：附件一总则本技术协议作为甲方订货合同的附件，与订货合同同时生效，具有同等法律效力。合同执行期间双方再协商形成的补充协议和追加条款也具有同等法律效力。1.1 本技术协议所提出的是最低标准的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合有关标准和技术文件的优质产品；1.2 乙方提供的备件必须具有国内同行业近几年内的先进制造水平，采用先进工艺，合格材料，成熟的技术或专利技术；1.3 乙方提供的设备必须是全新、规范、先进的高质量可靠产品，能够确保连续稳定的工作；1.4 乙方提供货物的制造，材料的选择，都应按照国
3、内外通用的现行标准和相应的技术规范执行，而这些标准和技术规范应为合同签字日为止最新公布发问的标准和技术规范；1.5 乙方须对真空固体泵WHZG40的完整性、设计制造合理性、技术研发和设计制造质量承担全部责任。保证其达到正常使用要求和酒钢选矿生产工艺要求与指标；1.6 乙方在合同货物制造中，发生侵犯专利的行为时其侵权责任与甲方无关。1.7 乙方须对甲方所采购设备的使用环境、工况条件、安装尺寸进行现场确认，保障供货设备完全满足现场使用要求。附件二制造要求2.1 使用环境2.1.1 环境条件最高温度：40C最低温度：-20日最大温差：14C年平均温度：7.3相对湿度：46%夏季平均湿度：52%冬季平
4、均湿度：55%海拔高度16141620m2.1.2厂址位置:甘肃省嘉峪关市酒钢厂区2.1.3工况使用环境真空固体泵WHZG40用于悬浮焙烧炉炉体内粉状物料及少量块矿抽排，工作环境为室外，粉状物料温度低于200。2.2 相关技术要求2.2.1 采用供货单位（河北五畅环保科技有限公司）相关制造标准（国标、企标）及加工工艺及系列号WKS162254A：2.2.2 包装执行国家JB/T5000.13/998包装通用技术条件标准。2.2.3 真空固体泵WHZG40可保证固态输送量IOIn3/h以上，最大输送颗粒可达到5Ommo1.1.4 真空固体泵WHZG40物料水平输入距离应大于15m,垂直输送高度可
5、达到10米以上，水平输出距离大于50米。1.1.5 真空固体泵WHZG40处理物料颗粒物粒度范围在Omm50mm。1.1.6 真空固体泵WHZG40应具备便于移动的特点。2.3 设备技术参数-2.3.1 设备的规格型号、数量序号设备名称规格型号数量物料编码1真空固体泵WHZG401配4额3受的安装螺栓2，卜附带。a（含螺栓、螺母、密封垫等），上述所有零件均按真空固体泵来配不再2.3.2供方确保系统的设计和制造与需我方所要求的参数和性能一致和现场有互换性。2.3.3供方确保系统的设计和制造的真空固体泵性能要稳定，质量要可靠满足我方的使用要求。2.3.4真空固体泵调试合格后出厂。2.4 质量保证期
6、限质量保质期为12个月。附件三系统设备设施供货范围（整机）序号代号名称数量材料总质量（kg）单重总重1真空固体泵12机体底座13吊架164吸气管15吸浆管16排浆管17射气管18活套法兰19进气管110加压管111气动控制箱1系统设备设施供货范围(气动控制箱)序号代号名称数量材料总质量(kg)单重总重1自动手动、加载卸载阀22加载、卸载、吸气阀33自动阀14延时阀25压力表16箱体17门体1附件四提供资料4.1、 装箱清单；4.2、 设备使用维护说明书；4.3、 设备装配图。4.4、 设备合格证。4.5、 设备易损件清单。4.6乙方在中标后15天内将正确的纸版和电子版如下资料提供给甲方：4.6
7、.1外购件明细表4.6.2备件明细表4.6.3各部分总图、装配图及零件图4.7提供出厂最终资料4.8邮寄地址甲方邮寄信息：甘肃酒钢集团宏兴钢铁股份有限公司选烧厂选矿保障作业区;邮政编码：735100；收件人：电子邮箱：。附件五售后服务货物交付后，若出现问题，甲方应书面通知乙方，乙方应在收到通知后两个工作日内给予书面答复。附件六交货时间及地点1.1 交货时间：依据商务采购合同要求。6. 2交货地点：依据商务采购合同要求。附件七其它事宜6.1 本协议一式四份，甲方三份，乙方一份；7. 2未尽事宜，由甲、乙双方交流协商解决。（本协议条款适用与酒钢集团范围内经设备材料采购中心采购的设备备件）甲方：（行政公章）乙方：（合同专用章）甲方代表：乙方代表：年月日年月日
