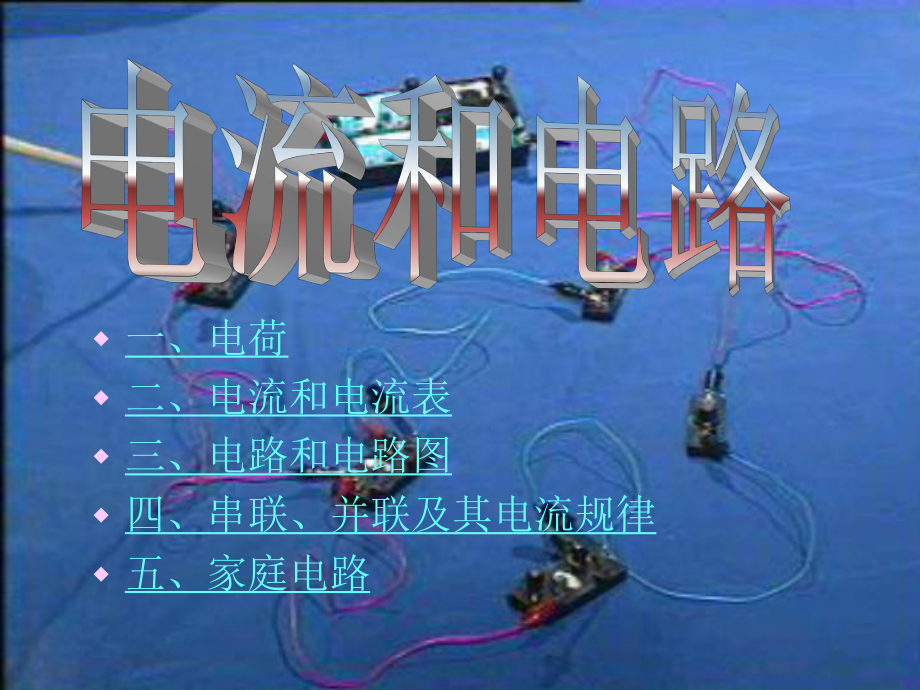

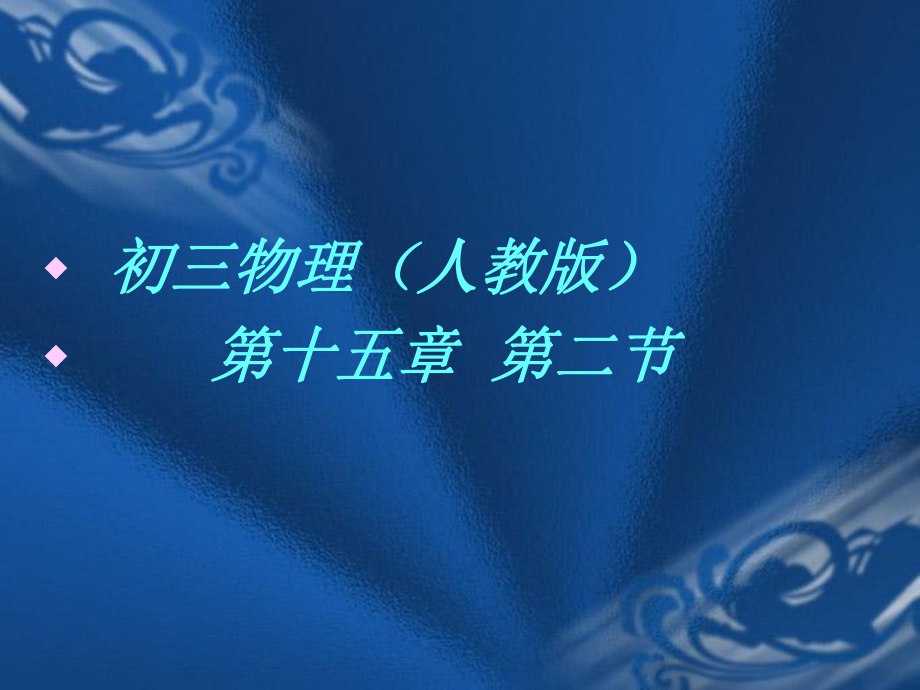

1、w 初三物理（人教版）初三物理（人教版）w 第十五章第十五章 第二节第二节w一、电荷w二、电流和电流表w三、电路和电路图w四、串联、并联及其电流规律w五、家庭电路w摩擦起电现象 实验w自然界只有两种电荷：正电荷、负电荷w同种电荷相互排斥排斥，异种电荷相互吸引吸引w元电荷：最小的电荷。用符号e表示， e=1.6x10-19Cw电荷在导体中定向移动。导体；绝缘体一、电荷练习1：下列说法正确的是（ ）A.导体中有电荷,绝缘体中没电荷B.导体和绝缘体之间没有绝对界限C.导体中自由移动的是自由电子D.导体是重要的电工材料,绝缘体则用得很少B B二、电流和电流表w电流：电荷的定向移动注意：（1）可能由正电
2、荷定向移动形成（2）可能由负电荷定向移动形成（3）可能由正负电荷往相反方向移动形成w方向： 规定正电荷移动的方向为电流方向w表示电流强弱的物理量电流。用字母 I 表示（1）单位：安培（A）、毫安（mA）、微安（A）（2）换算：1A=1000mA，1mA=1000Aw怎样接电流表(1)符号 ,两个量程(00.6A，03A)(2)使用规则：a.电流表必须和被测用电器串联b.电流从“”接线柱进，“”接线柱出c.接“0.6”接线柱时，最大能测量电流为0.6A 接“3”接线柱时，最大能测量电流为3AAw怎样读数（1）明确电流表可测的最大电流（0.6A或3A)（2）确定一小格代表多大电流(0.02A或0.
3、1A)（3）接通电路后，看表针向右偏过多少格，便可知电流是多少练习2：下图中电流表的 读数为_A0.5w电路的构成： 电源、用电器、开关、导线w电路图： 用符号代表实物画出来的电路w电路的三种状态三、电路和电路图四、串联、并联及其电流规律w串联电路： 把电路元件逐个顺序连接起来的电路。1、电路特点： （1）一条回路，无干路、支路之分 （2）各用电器相互影响 （3）开关控制所有用电器2、电流特点：电路中电流处处相等： I1=I2=I3=Inw并联电路： 把电路元件并列连接起来的电路。1、电路特点： （1）两条或以上的路径，有干、支路 （2）各支路用电器互不影响 （3）干路开关控制整个电路，支路开关控制支路 用电器2、电流特点：干路中的电流等于各支路中的电流之和如右图：I=I1+I2练习3、下列电路图中，串联的有( ),并联的有( )b b、c ca a、d d返回返回
