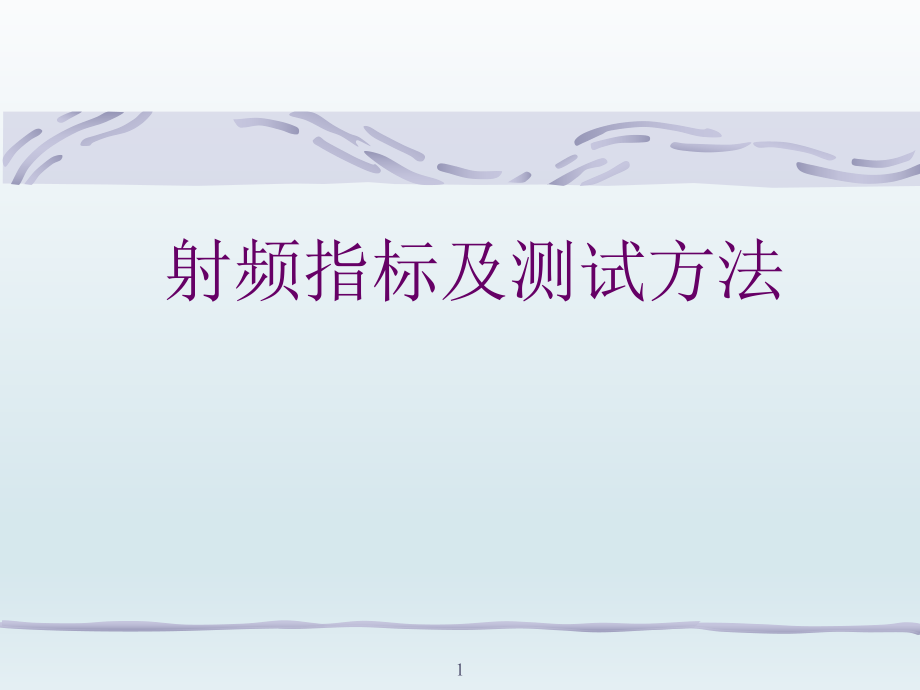

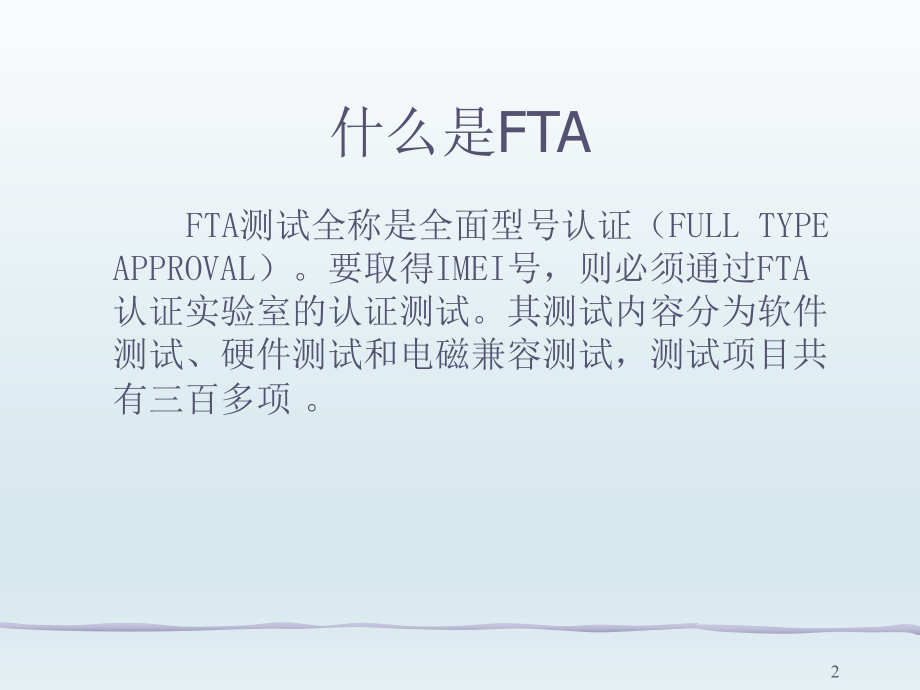

1、1射频指标及测试方法2什么是FTA FTA测试全称是全面型号认证(FULL TYPE APPROVAL)。要取得IMEI号,则必须通过FTA认证实验室的认证测试。其测试内容分为软件测试、硬件测试和电磁兼容测试,测试项目共有三百多项 。 3软件RR(无线资源管理)测试:初次化规程、寻呼规程 、 切换规程、呼叫重建。MM(移动性管理)测试:鉴权、加密、位置更新。CM(通讯管理)测试:呼叫控制、呼叫业务管理、短信息。4 电磁兼容测试 Electromagnetic CompatibilityElectromagnetic Compatibility电磁兼容电磁兼容 EMC = 电磁骚扰电磁骚扰 EM

2、I + 电磁电磁抗扰抗扰EMS EMI: Electromagnetic Interference (电磁骚扰电磁骚扰) EMS: Electromagnetic Susceptibility (电磁电磁抗扰抗扰)5硬件 接收:参考灵敏度、动态范围、邻道抑制、阻塞响应、互调抑制、AGC(自动增益控制)电平报告。发射:发射功率与曲线、相位误差、频率误差、调制频率、开关频率、音频基带。6 全频及三温三压测试全频及三温三压测试7使用频率范围 8 9功率 MS最大输出功率和最小输出功率控制水准,相应于它的级别,如下表所示 (注:对于所有功率等级的MS,GSM900最小标准输出功率为5dBm,DCS18

3、00为0dBm,容许度:一般/2,极限/2.5。)10 11DCS1800 发射机功率之不同级別 12 注意:1.于相同频率所測量的兩个相邻的功率控制位准的发射机输出功率的差异不可小于0.5dB及不可大於3.5dB。2.在正常及极限测试状况的任一组合,及在每个功率控制位准测量下,其功率/时间之关系,应如下图限制的范围內。13 14(*)GSM 900 话机-4dBc,功率控制位准为16时 -2dBc,功率控制位准为17时 -1dBc,功率控制位准为18及19时(*)DCS1800话机-4dBc,功率控制位准为11时 -2dBc,功率控制位准为12时 -1dBc,功率控制位准为13,14及15时

4、(*)GSM 900话机-30dBc或 -17dBm,选其中较大者(*)DCS1800话机-30dBc或 -20dBm,选其中较大者15最低下限 GSM 900:-59dBc 或54dBm,选其中最高者,除了时槽超前執行槽,因此許可之位準可至-59dBc或36dBm,选其中最高者。DCS 1800:-48dBc或-48dBm,选其中最高者。16频谱 17调变频谱(Spectrum due to the modulation)18 上表中之值依以下原則修正:a)偏移载波600KHz以上到6MHz以下范围內之頻率,其测量值最多可允许3個200KHz频宽之信号可到-36 dBm,其200KHz频宽之

5、中心频率为200KHz的整数倍。b)偏移载波6MHz以上之频率,其量测值最多可允許12個200KHz频宽之信号可到-36 dBm,其200KHz频宽之中心频率为200KHz的整数倍。c)偏移载波600KHz以下,若上表之限制值低于-36dBm时,可以-36dBm取代。此限制值於偏移载波600KHz以上至1800KHz以下时,GSM900为-51dBm,DCS1800為-56dBm。此限制值于偏移载波1800KHz(含)以上时,GSM900为-46dBm,DCS1800为-51dBm。19 20 21 22 注意:1. 当GSM 900在指配频道时,话机发射的功率,在935MHz到960MHz的

6、频帶不超过-79dBm,在925MHz到935MHz的频帶不超过-67dBm,除在925MHz到960MHz的频帶中5个测量可达到-36dBm是被允许的。2. 当DCS 1800在指配频道时,话机发射的功率,在1805MHz到1880MHz的频帶不超过-71dBm,除在1805MHz到1880MHz的频帶中5个测量可达到-36dBm是被允许的。23接收灵敏度接收灵敏度 接收灵敏度是指收信机在满足一定的误码率性能条件下收信机输入端需输入的最小信号电平。衡量收信机误码性能主要有帧删除率(FER)、残余误比特率(RBER)和误比特率(BER)三个参数。(BER是收到的错误的比特数与总比特数之比。RB

7、ER是当帧被删除时,只测量剩余帧的BER。FER是在观察的时间段里被删除的帧占总传送帧数的百分比.)24 对于GSM900MHz频段接收灵敏度要求:当RF输入电平为一102dBm时,RBER不超过2。测量时可测试实际灵敏度指标。根据多款移动电话的测试结果来看:当RBER2时,若RF输入电平为-l09一l07dBm,则接收灵敏度为优;若RF输入电平为-l07一l05dBm,则接收灵敏度为良好;若RF输入电平为-105一l02dBm,则接收灵敏度为一般;若RF输入电平-l02dBm,则接收灵敏度为不合格。25 对于DCSl800MHz频段接收灵敏度要求:当RF输入电平为-l00dBm,RBER不超

8、过2。测量时可测试实际灵敏度指标。根据多款移动电话的测试结果来看:当RBER2时,若RF输入电平为一l08一 -105dBm,则接收灵敏度为优;若RF输入电平为一105- -l03dBm,则接收灵敏度为良好;若RF输入电平为-l03一 -100dBm,则接收灵敏度为一般;若RF输入电平为-l00 dBm,则接收灵敏度为不合格。26频率误差、相位误差峰值、相位误差有效值频率误差、相位误差峰值、相位误差有效值 测量发射信号的频率和相位误差是检验发信机调制信号的质量。 27 发射信号的相位误差定义为:发射机发射信号的相位与理论上最好信号的相位之差。理论上的相位轨迹可根据一个己知的伪随机比特流通过GM

9、SK脉冲成形滤波器得到。相位误差是GSM中用来表示调制精确度的参数之一。相位误差较大通常表示发射机电路中的I/Q基带发生器、滤波器、调制器或者放大器存在问题。28 频率误差定义为考虑了调制和相位误差的影响以后,发射信号的频率与该绝对射频频道号(ARFCH)对应的标称频率之间的差。它通过相应误差做线性回归,计算该回归线的斜率即可得到频率误差(因为/t)相位误差峰值是离该回归线最远的值。频率误差表示频率合成器或锁相环的性能不够好(例如,在两次发射信号之间频率切换时合成器不能够很快的稳定下来)。在GSM系统中,糟糕的频率误差可能使目标接收机不能锁定发射信号,同时发射机也可能给其他用户造成干扰。29

10、相位误差有效值即相位误差均方根值,是所有点的相位误差和其线性回归之间的差的均方根值。 30 对于GSM900MHz频段 1.频率误差Frequency error若Frequency error40Hz,则频率误差为优;若40HzFrequency error60Hz,则频率误差为良好;若60HzFrequency error90Hz,则频率误差为一般;若Frequency error90Hz,则频率误差为不合格。 31 2.相位误差峰值Peak phase error若Peak phase error7deg,则相位误差峰值为优;若7degPeak phase errorl0deg,则相位误

11、差峰值为良好;若10degPeak phase error20deg则相位误差峰值为一般;若Peak phase error20deg,则这项指标为不合格。32 3.相位误差有效值若RMS phase error25deg,则相位误差有效值为优;若25degRMS phase error4deg,则相位误差有效值为良好; 若4degRMS phase error5deg,则相位误差有效值为一般;若RMS phase error5deg,则这项指标为不合格。33 对于DCS1800MHz频段1.频率误差若Frequency error80Hz,则频率误差为优;若80HzFrequency err

12、or100Hz,则频率误差为良好;若100HZFrequency error171Hz,则频率误差为一般:若Frequency error171H z,则这项指标为不合格。34 2.相位误差峰值同GSM900MHz的指标。3.相位误差有效值同GSM900MHz的指标。35测试方法测试方法 1.全频测试测试设备:CMU200,屏蔽箱 (可用三角锥代替),测试SIM卡,RF测试线,PC测试步骤:1.将CMU200与电脑用GPIB线连接,把插有测试SIM卡的手机与CMU相连(测试线一端插入手机的TESTPORT另一端与CMU的RF PORT1或PORT2相连)。 2.开启dbtest程序,选择fil

13、e-report setting,设置file name和保存目录,setupattenuation设置补偿,configuration full scantest specification或full scan setting设置所要测试信道(GSM及DCS所有信道)及测试标准,最后选择Radio typekey in,输入待测机的型号。 3.将手机放入屏蔽箱开机,按SCAN开始测试,随后接听来电或拨112注册上CMU。36 2.三温三压测试测试设备:CMU200,屏蔽箱 (可用三角锥代替),测试SIM卡,RF测试线,PC,高速电源,温度柜测试步骤:测试过程同全频,但要将手机分別在三温(-1

14、0c ,+55c,25c),三压(4.2V,3.8V,3.4V)环境下重复。37GPRS测试 GPRS是通用分组无线业务(GeneralPacketRadioService)的英文简称,是在现有GSM系统上发展出来的一种新的承载业务,目的是为GSM用户提供分组形式的数据业务。GPRS采用与GSM同样的无线调制标准、同样的频带、同样的突发结构、同样的跳频规则以及同样的TDMA帧结构。这种新的分组数据信道与当前的电路交换的话音业务信道极其相似,因此现有的基站子系统(BSS)从一开始就可提供全面的GPRS覆盖。GPRS允许用户在端到端分组转移模式下发送和接收数据,而不需要利用电路交换模式的网络资源。

15、从而提供了一种高效、低成本的无线分组数据业务。特别适用于间断的、突发性的和频繁的、少量的数据传输,也适用于偶尔的大数据量传输。38 GPRS的服务类型按所提供的服务种类来说,现在有 Class A、B、C三种。ClassA可以在上网的同时接听电话,其技术含义是同时支持包交换(数据)和电路交换(语音)。ClassB可以上网和接电话,但不能同时进行,其技术含义是虽然也支持包交换和电路交换,但不可在同一时刻支持包交换和电路交换,状态可以切换;ClassC则只能上网,什么时候都不能打电话,其技术含义是它只支持包交换。39 GPRS的传输类型GPRS是对GSM网络的扩展,它对GSM网络的地面网部分进行了

16、改造,保留了无线部分的大部分设施,并配合软件的升级,使之能够支持数据传输。GPRS网为每个用户分配最多8个时隙(时间片)来传输数据,这8个时隙又分下行和上行,所以它们的组合数就多了。具体的组合情况,现在都用Class的传输类型来描述。按照“Class类型、下行数,上行数、简称”的顺序,我们有如下几个常用的Class类型:Class2 2, 1, 2+1Class4 3, 1, 3+1Class8 4, 1, 4+1 Class10 4, 2, 4+2 40 GPRS无线信道有4种不同的编码方式,分别是CS1/CS2/CS3/CS4,对应的速率为9.05/13.4/15.6/21.4k bit/s。41 测试标准介绍 1.发射a)发射功率、频率误差、相位误差、开关和调制频谱的指标必须符合GSM手机射频指标测试规范中之规定。b) RAMP要求按照测试仪器中的default setting。仪器的default setting 一般依照规范要求。42 2.BLER字块差错率(BLER)特性在静态传播条件下按照下表输入电平进行测试时不得超过10%。43 测试设备:CMU200(带GPRS功能)
