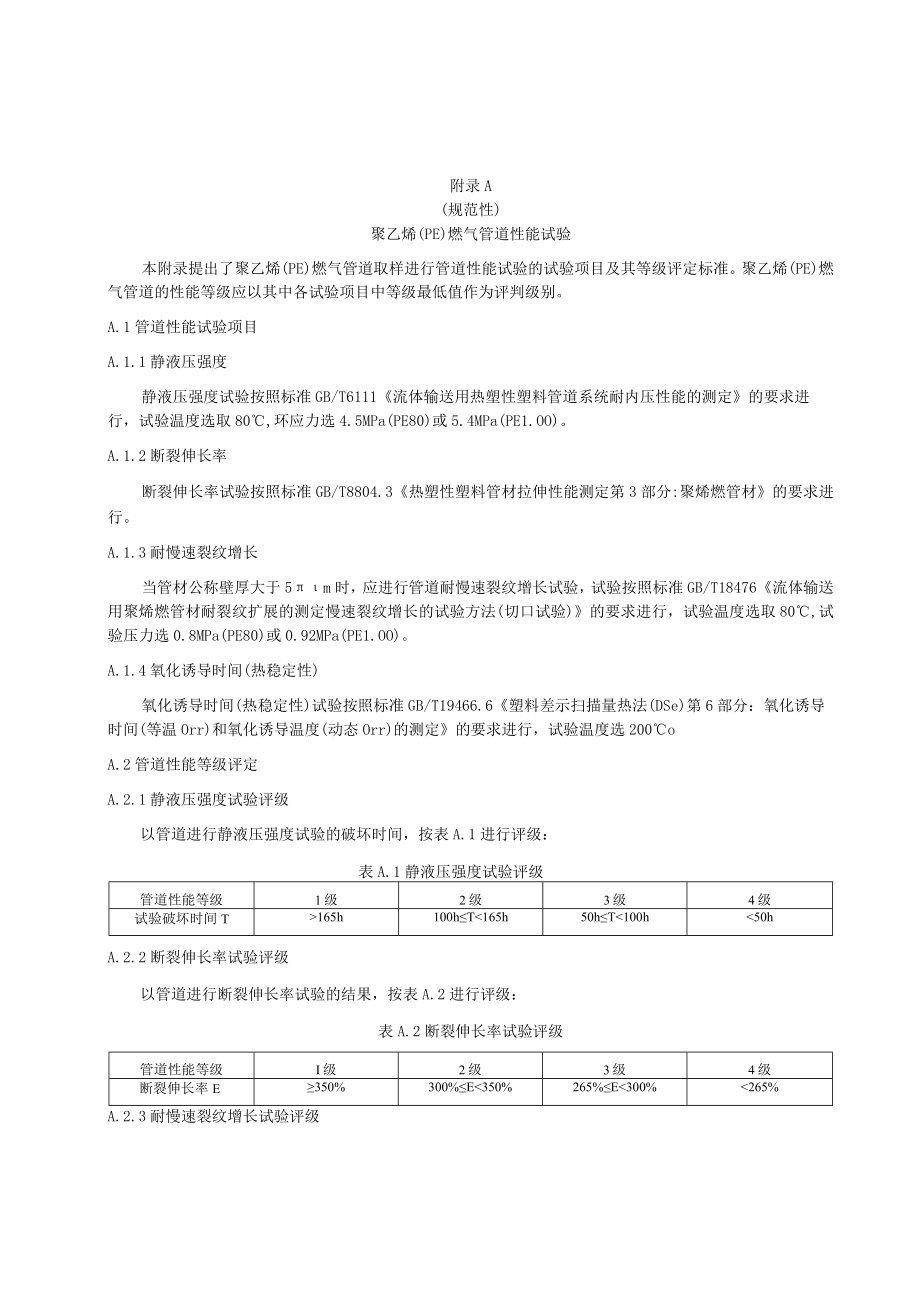

1、附录A(规范性)聚乙烯(PE)燃气管道性能试验本附录提出了聚乙烯(PE)燃气管道取样进行管道性能试验的试验项目及其等级评定标准。聚乙烯(PE)燃气管道的性能等级应以其中各试验项目中等级最低值作为评判级别。A.1管道性能试验项目A.1.1静液压强度静液压强度试验按照标准GB/T6111流体输送用热塑性塑料管道系统耐内压性能的测定的要求进行，试验温度选取80,环应力选4.5MPa(PE80)或5.4MPa(PE1.OO)。A.1.2断裂伸长率断裂伸长率试验按照标准GB/T8804.3热塑性塑料管材拉伸性能测定第3部分:聚烯燃管材的要求进行。A.1.3耐慢速裂纹增长当管材公称壁厚大于5m时，应进行管
2、道耐慢速裂纹增长试验，试验按照标准GB/T18476流体输送用聚烯燃管材耐裂纹扩展的测定慢速裂纹增长的试验方法(切口试验)的要求进行，试验温度选取80,试验压力选0.8MPa(PE80)或0.92MPa(PE1.OO)。A.1.4氧化诱导时间(热稳定性)氧化诱导时间(热稳定性)试验按照标准GB/T19466.6塑料差示扫描量热法(DSe)第6部分：氧化诱导时间(等温Orr)和氧化诱导温度(动态Orr)的测定的要求进行，试验温度选200oA.2管道性能等级评定A.2.1静液压强度试验评级以管道进行静液压强度试验的破坏时间，按表A.1进行评级：表A.1静液压强度试验评级管道性能等级1级2级3级4级

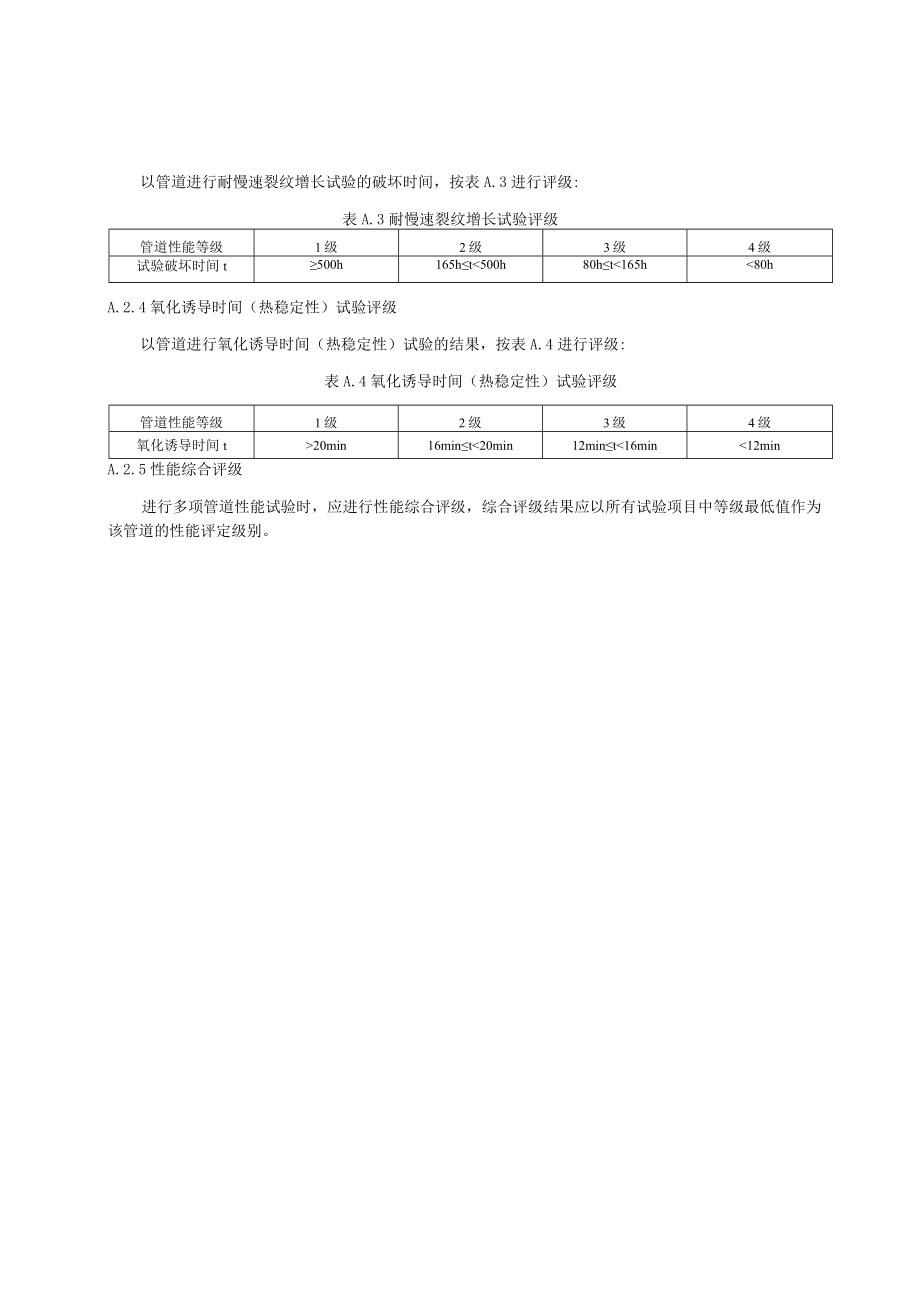

3、试验破坏时间T165h100hT165h50hT100h50hA.2.2断裂伸长率试验评级以管道进行断裂伸长率试验的结果，按表A.2进行评级：表A.2断裂伸长率试验评级管道性能等级I级2级3级4级断裂伸长率E350%300%E350%265%E300%265%A.2.3耐慢速裂纹增长试验评级以管道进行耐慢速裂纹增长试验的破坏时间，按表A.3进行评级:表A.3耐慢速裂纹增长试验评级管道性能等级1级2级3级4级试验破坏时间t500h165ht500h80ht165h20min16mint20min12mint16min12minA.2.5性能综合评级进行多项管道性能试验时，应进行性能综合评级，综合

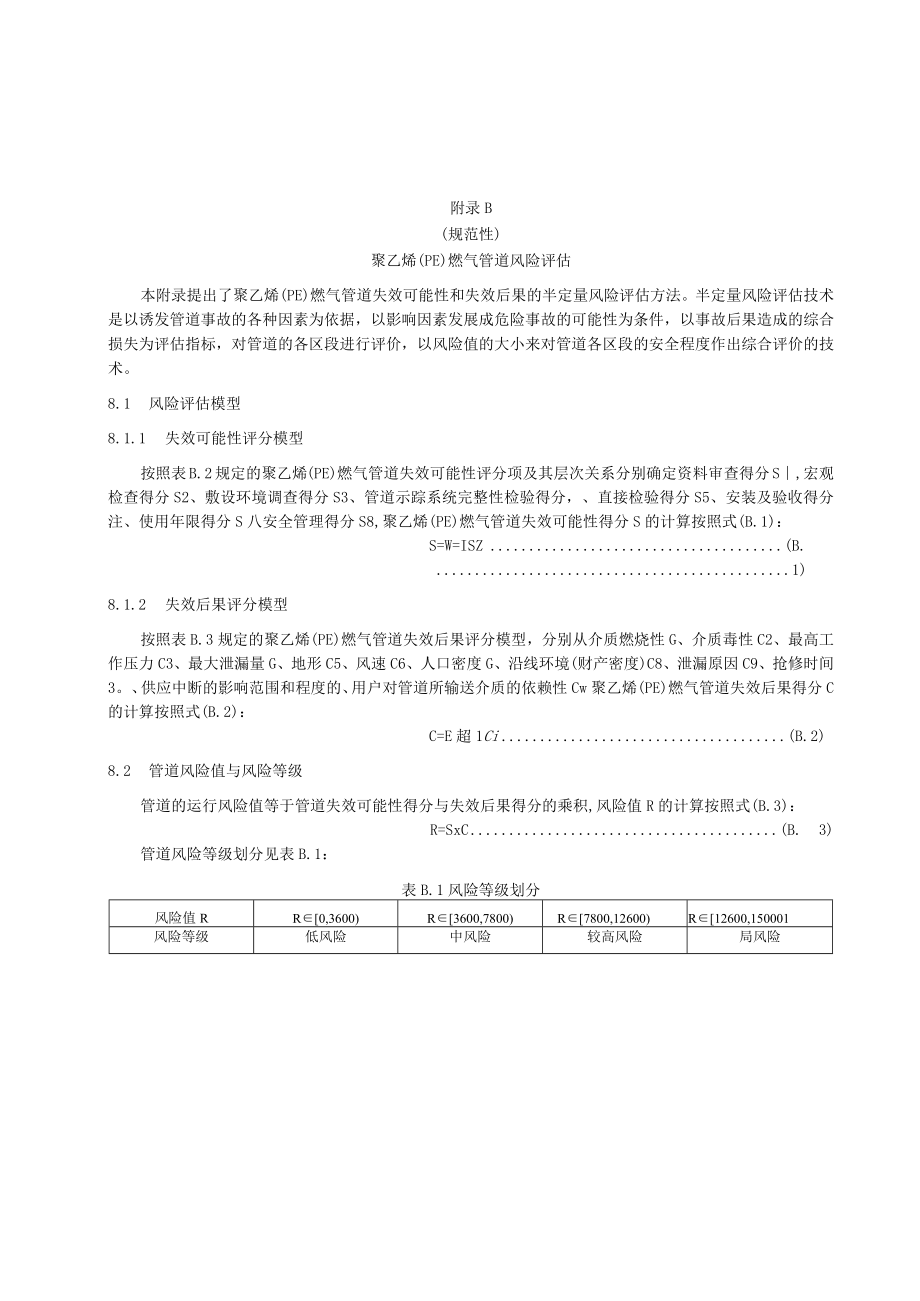

4、评级结果应以所有试验项目中等级最低值作为该管道的性能评定级别。附录B(规范性)聚乙烯(PE)燃气管道风险评估本附录提出了聚乙烯(PE)燃气管道失效可能性和失效后果的半定量风险评估方法。半定量风险评估技术是以诱发管道事故的各种因素为依据，以影响因素发展成危险事故的可能性为条件，以事故后果造成的综合损失为评估指标，对管道的各区段进行评价，以风险值的大小来对管道各区段的安全程度作出综合评价的技术。8.1 风险评估模型8.1.1 失效可能性评分模型按照表B.2规定的聚乙烯(PE)燃气管道失效可能性评分项及其层次关系分别确定资料审查得分S,宏观检查得分S2、敷设环境调查得分S3、管道示踪系统完整性检验得
5、分，、直接检验得分S5、安装及验收得分注、使用年限得分S八安全管理得分S8,聚乙烯(PE)燃气管道失效可能性得分S的计算按照式(B.1)：S=W=ISZ(B.1)8.1.2 失效后果评分模型按照表B.3规定的聚乙烯(PE)燃气管道失效后果评分模型，分别从介质燃烧性G、介质毒性C2、最高工作压力C3、最大泄漏量G、地形C5、风速C6、人口密度G、沿线环境(财产密度)C8、泄漏原因C9、抢修时间3。、供应中断的影响范围和程度的、用户对管道所输送介质的依赖性Cw聚乙烯(PE)燃气管道失效后果得分C的计算按照式(B.2)：C=E超1Ci(B.2)8.2 管道风险值与风险等级管道的运行风险值等于管道失效
6、可能性得分与失效后果得分的乘积,风险值R的计算按照式(B.3)：R=SxC(B.3)管道风险等级划分见表B.1：表B.1风险等级划分风险值RR0,3600)R3600,7800)R7800,12600)R12600,150001风险等级低风险中风险较高风险局风险表B.2聚乙烯（PE）燃气管道失效可能性评分模型编号分类评分项目分值评分内容失效可能性分数得分有/是欠缺无/否S1资料审查（12分）安全管理资料2有无安全管理规章制度与安全操作规程0/22有无人员培训制度并定期进行培训0/2技术档案资料1相应岗位人员是否持证上岗0/11有无定期检验报告0/11有无设计文件资料0/12安装、改造、维修等施
7、工、竣工验收资料是否齐全0/2运行状况资料1有无日常运行维护记录0/12有无隐患排查治理及故障与事故记录0/2S2宏观检查（18分）位置与走向2管道位置与走向是否清晰0/2地面标志2地面标志齐全、欠缺、无或不准012管道裸露或变形1是否存在地表滑坡、沉降、洪涝水毁等造成管道裸露或变形1/0管道元件1阀门、法兰、钢塑装换接头等管道元件是否完好0/1穿越管道2穿越管道符合要求或存在隐患0/2阀门井（室）1是否定期排放积水以及护盖、排水装置是否完好0/1管道埋深3小于0.4米3/0.41.0米2/大于1.O米1/错误一文档中没有W样式的文字错误一文档中没有w样式的文字编号分类评分项目分值评分内容失效
8、可能性分数得分有/是欠缺无/否地面泄漏检查3有检查且未发现泄漏O/有检查但发现泄漏2/未检查3/安全保护装置2检查安全保护装置完好、欠缺或无O12地面保护设施1地面保护设施完好、欠缺或无O0.51SJ敷设环境调查（12分）地面活动频繁程度3主要是铁路或公路交通干线3/普通公路2/人行路1/绿化带O/水平净距2与建/构筑物及相邻管道的水平净距是否符合要求O/2占压2是否存在建（构）筑物占压2/0第三方施工活动3管道上方是否有第三方施工活动2/0地质条件2是否经过不良地质条件2/0S.管道示踪系统完整性检验（3分）管道示踪系统完整性3管道示踪系统完整准确，或欠缺，或无O23S5直接检验（12分）生
9、物及深根植物1是否存在生物侵食情况1/01是否存在深根植物破坏情况1/0管体状况2管体有无鼓胀、气泡、槽痕或凹痕等缺陷2/02管道有无老化降解、表面粉化等迹象2/0错误一文档中没有w样式的文字编号分类评分项目分值评分内容失效可能性分数得分有/是欠缺无/否管道敷设质量2示踪线、警示带、管道的敷设质量是否符合要求0/2管道地卜.敷设环境温度3403/焊接接头无损检测1开挖检验时是否进行了焊接接头无损检测0/1S6安装及验收（18分）安装单位资质2安装单位有无资质0/2管道元件单位资质4管道元件制造单位有无资质0/2管道元件有无质量证明文件0/1管道元件有无验收检验0/1/管材质量检验是否合格0/1
10、00焊接及其检验4焊接操作人员有无资质0/1有无焊接工艺规程及焊接工艺评定0/1是否进行了焊接质量检验0/1焊接质量是否存在规范允许缺陷1/0/是否存在不可接受缺陷100/0强度试验2合格、无试验或不合格0/2严密性试验2合格、无试验或不合格0/2专家验收1有无组织专家验收0/1安装监督检验3是否依法依规进行了安装监督检验0/3错误一文档中没有w样式的文字编号分类评分项目分值评分内容失效可能性分数得分有/是欠缺无/否S7使用年限（5分）管道使用年限5管道使用年限W（0年，10年1/管道使用年限（10年，30年）3/管道使用年数W（30年，50年5/S8安全管理（20分）巡线频率3每天一次0/不
11、定期1/不巡线3/巡线方式3沿线逐步巡检0/只巡检建设挖掘频繁的管段2/不巡线3/巡检人员能力2是否能够胜任0/2公众教育2有资料且经常组织宣传管道安全知识0/有资料但较少组织宣传管道安全知识1/没有宣传资料、不组织宣传2/安全责任制1有无安全管理机构和人员0/11是否落实到人0/1年度检查和全面检验3按规范要求实施0/发现问题才实施2/不实施3/维护保养方式1有无维护保养计划0/1错误一文档中没有w样式的文字编号分类评分项目分值评分内容失效可能性分数得分有/是欠缺无/否2是否定期维护保养及更换部件并存有记录0/2管理系统2有无GIS等信息管理系统0/2S合计IOO表B.3聚乙烯(PE)燃气管道失效后果评分
