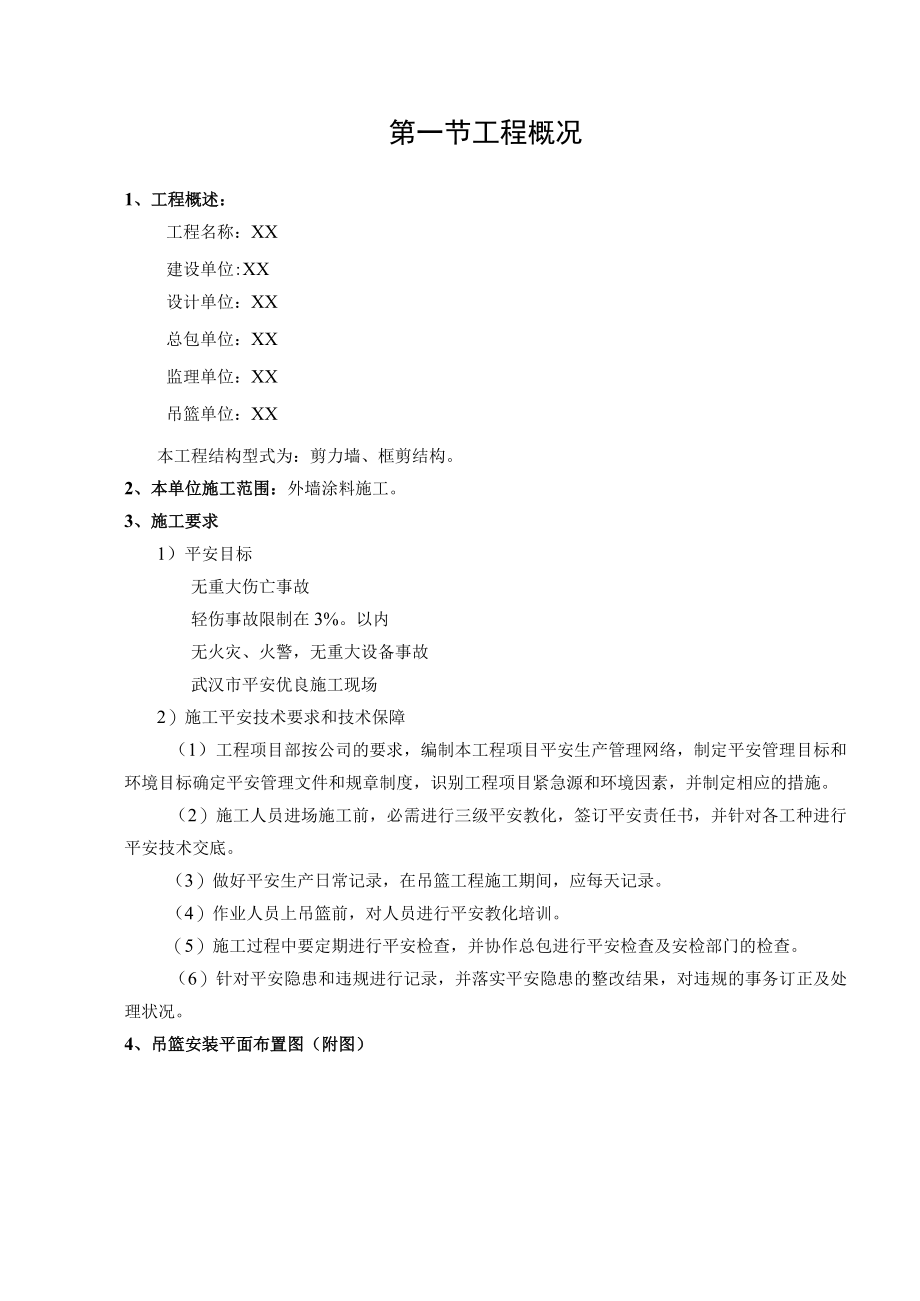

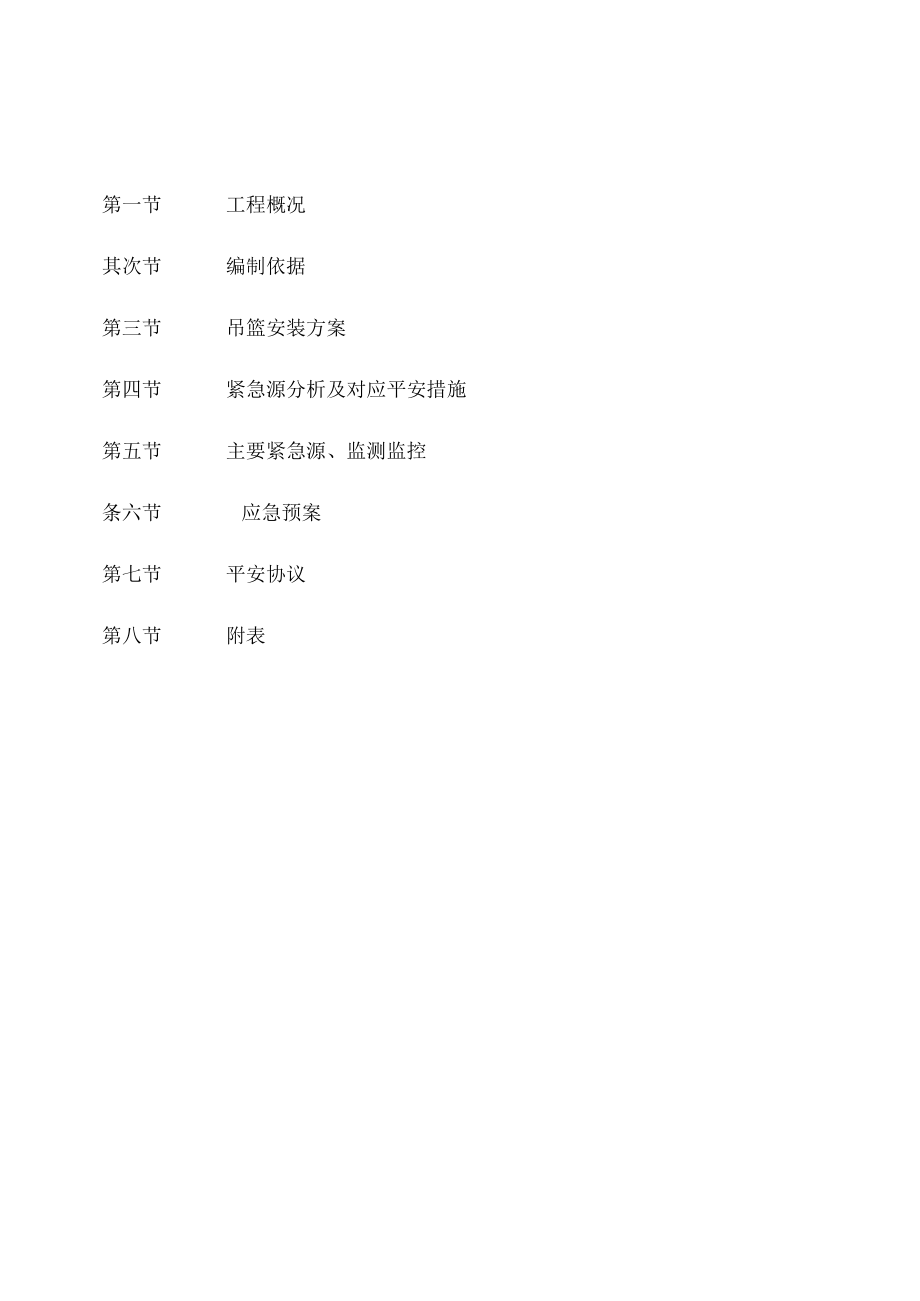

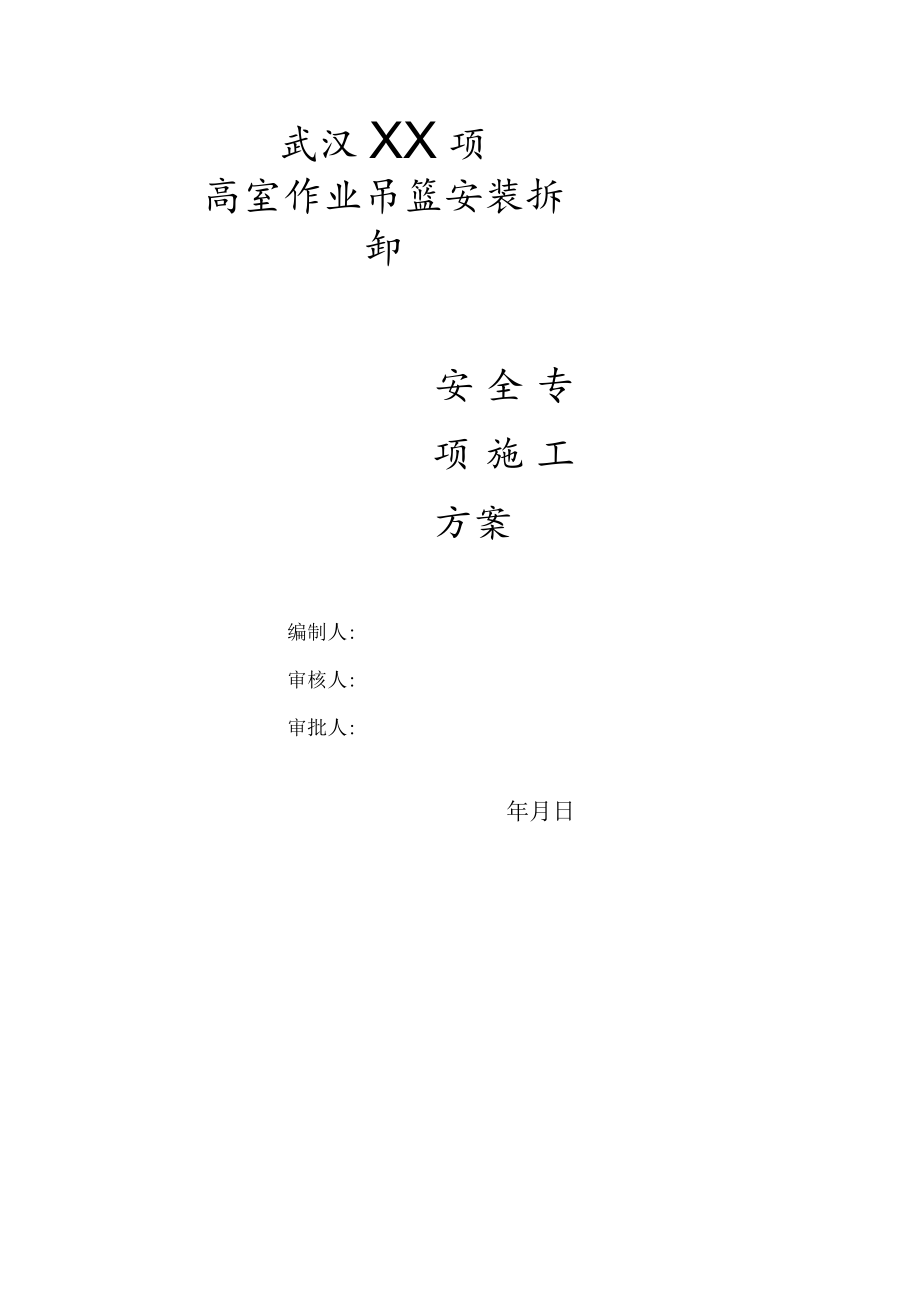

1、武汉XX项高室作业吊篮安装拆卸安全专项施工方案编制人:审核人:审批人:年月日第一节工程概况其次节编制依据第三节吊篮安装方案第四节紧急源分析及对应平安措施第五节主要紧急源、监测监控条六节应急预案第七节平安协议第八节附表第一节工程概况1、工程概述：工程名称：XX建设单位:XX设计单位：XX总包单位：XX监理单位：XX吊篮单位：XX本工程结构型式为：剪力墙、框剪结构。2、本单位施工范围：外墙涂料施工。3、施工要求1）平安目标无重大伤亡事故轻伤事故限制在3%。以内无火灾、火警，无重大设备事故武汉市平安优良施工现场2）施工平安技术要求和技术保障（1）工程项目部按公司的要求，编制本工程项目平安生产管理网络
2、，制定平安管理目标和环境目标确定平安管理文件和规章制度，识别工程项目紧急源和环境因素，并制定相应的措施。（2）施工人员进场施工前，必需进行三级平安教化，签订平安责任书，并针对各工种进行平安技术交底。（3）做好平安生产日常记录，在吊篮工程施工期间，应每天记录。（4）作业人员上吊篮前，对人员进行平安教化培训。（5）施工过程中要定期进行平安检查，并协作总包进行平安检查及安检部门的检查。（6）针对平安隐患和违规进行记录，并落实平安隐患的整改结果，对违规的事务订正及处理状况。4、吊篮安装平面布置图（附图）其次节编制依据中华人民共和国建筑法中华人民共和国平安生产法中华人民共和国消防法中华人民共和国环境爱惜
3、法建筑平安生产监督管理规定（建设部13号令）建设工程施工现场管理规定（建设部15号令）紧急性较大的分部各项工程平安管理方法建质200987号文件建设工程平安生产管理条例（国务院393号令）建设工程项目管理规范GB/T50326-2001建筑施工平安检查标准JGJ59-2011施工现场临时用电平安技术规范JGJ46-2005建筑施工高处作业平安技术规范JGJ80-91建筑施工工具式脚手架平安技术规范JGJ202-2010高处吊篮作业GB19155-2003电气装置平安工程施工及验收规范Z1.P系列高处作业吊篮运用说明书工程施工图纸第三节吊篮施工方案一、吊篮施工平面布置：本工程外墙涂料安装高处作业
4、吊篮施工，依据到场材料状况及业主工期要求，本工程接受吊篮分段架设施工，预料须要吊篮24台，本工程吊篮接受2.55.5米篮框，依据现场须要自由组装，详细布置为：楼每栋各6台。二、周边环境及施工特点：本工程外装面积大，依据施工平面图及现场细致勘察状况，无特别结构，楼体垂直方向平直，屋面高度为m,女儿墙高1.8m,吊篮前支架最大调整高度为1.8米，为了减小楼面承受配重的压力，支架底部用长1.5米、宽1米、厚0.03米的木板垫住，使楼面受力平均，避开后支架配重对楼面的集中压力过大。三、电动吊篮的型号及说明（1）、选择吊篮型号的依据安装过程中需承载重量计算如下：施工过程中吊篮上不能超过2名安装工人，需安
5、装的材料从楼层内拿到工人手中，不允许在吊篮上堆放材料。载荷计算：2名安装工人体重：g75kgX2X1.1（活载分项系数）165kg安装工具重量：10kg1.2（恒载分项系数）12kg材料转接件重量：7.5kg总重量=7.5kg+165kg+12kg=184.5kg经计算此工程施工中吊篮的最大载荷不超过184.5kg,而Z1.P630型吊篮额定载荷为630公斤（正常运用时平安载荷应限制在额定载荷的80%,即63OkgXO.8约为500kg）,符合此工程的承载要求。（2）、吊篮型号及结构计算Z1.P630型吊篮参数介绍：型号：Z1.P630长度：2m-6m（标准节分为Im1.5m2m三种）1.TD
6、63提升机2台ISF3O平安锁2把电控箱1套屋顶吊架2付工作平台1套直径8.3mm钢丝绳电缆线平安绳自锁器COBBI手控手柄25公斤配重块(3)、主要技术参数：额定载重量：提升速度：最大提上升度：工作平台尺寸：前吊杆伸出长度：支架调整高度范围：配重块总重量：提升机额定提升力：提升机功率：提升机制动力矩：钢丝绳结构：钢丝绳破断力：平安锁锁绳角度：(4)、吊篮正常工作环境：环境温度-20+45电源电压偏离额定值5%4根1条1条1个1个40块630公斤911(mmin)250m长5.5m宽0.7m高1.185m0.9m1.7m1.15m1.75m25kgX20块X2=100Okg6.3KN1.5KW
7、15.2Nm4X31SW+FW8.353KN8o环境相对温度90%(25)工作处阵风风力不大于5级吊篮结构简图1抵桂机椅2.行程限位块3.安全锁4.提升机m锚6电器箱7.慧小平台&工作引统f9安全TW”纯（5）、钢丝绳承载力验算、由GB19155-2003吊篮标准5.462要求，钢丝绳平安系数不应小于9。、选用江苏法尔胜特钢制品有限公司生产的v4X31SW+FO8.3规格钢丝绳：，最小破断拉力为53kN。、总载荷计算：以下重量经实际测量计算得出：A、工作平台质量（以最长的6米平台计算）：217kg1.2（恒载分项系数）=260.4kgB、此工程施工最大荷载：184.5kgC、提升机：48Kg2
8、1.2（恒载分项系数）=115.2KgD、电器箱：15Kg1.2（恒载分项系数）=18KgE、平安锁：5Kg21.2（恒载分项系数）=12KgF、钢丝绳以长度120计算：30Kg21.2（恒载分项系数）=72KgG、电缆线以长度IOOm计算:31Kg1.2（恒载分项系数）=37.2Kg施工时总质量为：260.4+184.5+115.2+18+12+72+37.2=699.3Kg施工时总载荷为：W=699.39.8=6.85KN以Z1.P630型吊篮的最大载荷计算，那么：总质量为：260.4+630+115.2+18+12+72+37.2=1144.8Kg总载荷为：W=I144.80.0098=
9、11.21kN、计算n一一平安系数S一单根钢丝绳最小破断拉力a承重钢丝绳根数w额定载重量、悬挂平台重量和钢丝绳自重产生的重力和公式：n=(sa)w以此工程实际施工中的载荷计算：n=(53X2)/6.85=15.479以Z1.P630型吊篮的最大载荷计算:n=(53X2)/11.21=9.459经计算证明，施工中4X31SW+FC-8.3规格钢丝绳符合GB19155-2003吊篮标准5. 4.6.2的平安要求；(6)、吊篮支架抗倾覆计算a正常工况下悬挂机构示意图经施工平面图及施工现场细致复核，此工程前吊杆伸出长度最长为1.5米。需伸出1.5米的位置在楼层的转角处。(故抗倾覆计算以最大伸出长度计算
10、)K平安系数N-后坠力h后支架27KgW一总载荷G配重o一前支架(支点)a一前吊杆长度b一支点至配重长度c、抗倾覆平安系数计算依据GB19155-2003规定，抗倾覆系数等于配重矩比前倾力矩，其比值不得小于2；正常工况下：(以Z1.P630型最大载荷计算)配重矩=后坠力X支点至配重长度=NXb而(N=G+h)=(1000Kg+27Kg)4.6=4724.2Kg9.8=46.3km前倾力矩二总载荷X前吊杆长度二WXa(W见总裁荷计算)=11.21kNK=(NXb)(WXa)=46.317.14=2.72符合6819155-2003吊篮标准5.2.7要求：在正常工作状态下，吊篮悬挂机构的抗倾覆力矩
11、与倾覆力矩比值不得小于2o四、吊篮平安绳运用平安措施依据、)202-2010第5.5.7规定：不得将吊篮作为垂直运输设备，施工人员在吊篮内操作时，必需保证正确的姿态，严禁攀爬，将平安保险绳固定屋顶的圈梁花架上，平安保险绳接受直径16mm锦纶绳和相应的平安扣，圈梁花架的棱角部位必需用厚皮胶管进行爱惜，防止磨损断裂，自锁扣干脆安装在平安绳上面。施工作业人员必需将平安带固定于平安绳上，严禁超载，Z1.P630型吊篮定额载重为630公斤，吊篮的限载重量为额载重量的80%(SP:63080%=500kg),每台吊篮内作业人员要求不得超过2人。且施工人员须站于吊篮两端，以保证吊篮平衡稳定。站狗横根注：由于
12、本外装饰工程吊篮悬挂机构架设于屋面，故此时平安生命绳分别固定于屋面花架竖梁上，与建筑物棱角接触处用橡胶等物品包袱，防止磨损。五、电动吊篮的安装及拆除方案由吊篮租赁公司负责吊篮安装时的平安工作，由专业人员进行的吊篮安装和拆除。、组长职能：负责支配吊篮安装及拆除的详细工作事项：指挥督促大家高效率及平安的完成工作。、副组长职能:把组长支配的吊篮安装及拆除工作事项合理支配到各个班组或组员，带领并监督大家完成工作；、组员职能：平安并有效率的完成组长和副组长支配的吊篮安装拆除工作事项；(2)施工准备:吊篮抵达现场后，由专业安装人员将悬挂机构、钢丝绳和配重运抵相关位置，工作平台、提升机、平安锁、配电箱等运抵
13、屋面或地面相应安装位置。依据施工现场临时用电平安技术规范JGJ46-2005要求，在18楼设置吊篮专用配电箱，配备三相五线电源和25A带漏电爱惜器的电源开关（吊篮每台设备功率为3KW）。配件储备和吊篮管理人员在现场统一支配。清理屋面或吊篮上部悬挂结构对应安装面。安拆时必需依据产品说明书和施工方案对全部安拆人员进行平安技术交底。（3）安装流程组装悬挂机构钢结构件一压放配重块一安装及垂放镀锌钢丝绳一组装平台一装提升机平安锁一安装电器系统一检查并确认部件安装正确完整一试运行一提升机运行正常一验收合格，交付运用（4）吊篮安装程序：悬挂机构的结构：悬挂机构是架设于建筑物或构筑物上部，通过钢丝绳来悬挂工作
14、平台的装置。悬挂机构由可调整的前吊杆、中吊杆、后吊杆，前后支架、高度调整杆、加强钢丝绳等拼装，陪以配重块组合而成。、悬挂系统的结构：悬挂系统主要有工作钢丝绳2根、平安钢丝绳2奶以及平安生命绳一根。工作钢丝绳用于悬挂工作平台，提升机带动平观沿工作钢丝绳上下运动。平安钢丝绳独立悬挂在悬挂机构上，平安锁工作时锁定在平安钢丝绳上，防止平台下坠。在工作钢丝绳、平安钢丝绳下端分别装有IOKG和5KG重锤。平安生命绳用于在施工中操作人员运用自锁器与之连接在一起，起到最终一层爱惜作用。、悬挂机构安装步骤如下：安装图示：6Se加强钢丝绳/7X191 IWS 8.3/俏轴Iy绳笆垫圈/开口销/螺栓M16X130k段*钢杆钢丝绳卡套销轴上，夕 ：，?工 螺栓M16120 I：垫1 后梁r.1J?喻垫圉一一二开口铐索具螺旋扣OC型M2O、小连接套悬挂机构的安装图1、连接前支架与调整杆，调整适当的调试后用螺栓固定；2、连接后支架与调整杆，调整适当的调试后用螺栓固定；3、将前吊杆穿入前调整杆（依据施工须要调整前吊杆伸出长度）；4、将后吊杆穿入后调整杆内；5、安装中吊杆：
