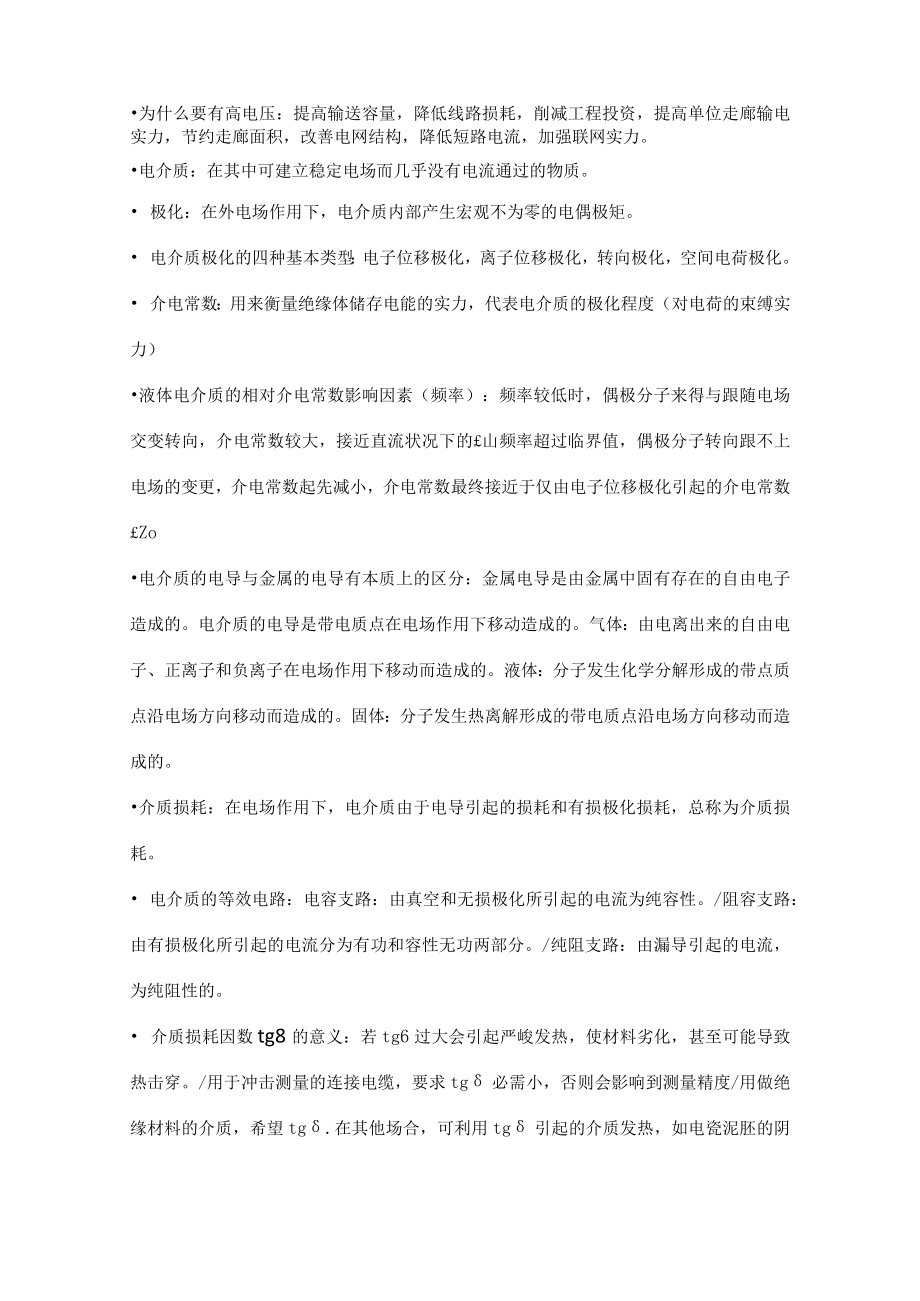

1、为什么要有高电压：提高输送容量，降低线路损耗，削减工程投资，提高单位走廊输电实力，节约走廊面积，改善电网结构，降低短路电流，加强联网实力。电介质：在其中可建立稳定电场而几乎没有电流通过的物质。 极化：在外电场作用下，电介质内部产生宏观不为零的电偶极矩。 电介质极化的四种基本类型：电子位移极化，离子位移极化，转向极化，空间电荷极化。 介电常数：用来衡量绝缘体储存电能的实力，代表电介质的极化程度（对电荷的束缚实力）液体电介质的相对介电常数影响因素（频率）：频率较低时，偶极分子来得与跟随电场交变转向，介电常数较大，接近直流状况下的山频率超过临界值，偶极分子转向跟不上电场的变更，介电常数起先减小，介电
2、常数最终接近于仅由电子位移极化引起的介电常数Zo电介质的电导与金属的电导有本质上的区分：金属电导是由金属中固有存在的自由电子造成的。电介质的电导是带电质点在电场作用下移动造成的。气体：由电离出来的自由电子、正离子和负离子在电场作用下移动而造成的。液体：分子发生化学分解形成的带点质点沿电场方向移动而造成的。固体：分子发生热离解形成的带电质点沿电场方向移动而造成的。介质损耗：在电场作用下，电介质由于电导引起的损耗和有损极化损耗，总称为介质损耗。 电介质的等效电路：电容支路：由真空和无损极化所引起的电流为纯容性。/阻容支路：由有损极化所引起的电流分为有功和容性无功两部分。/纯阻支路：由漏导引起的电流

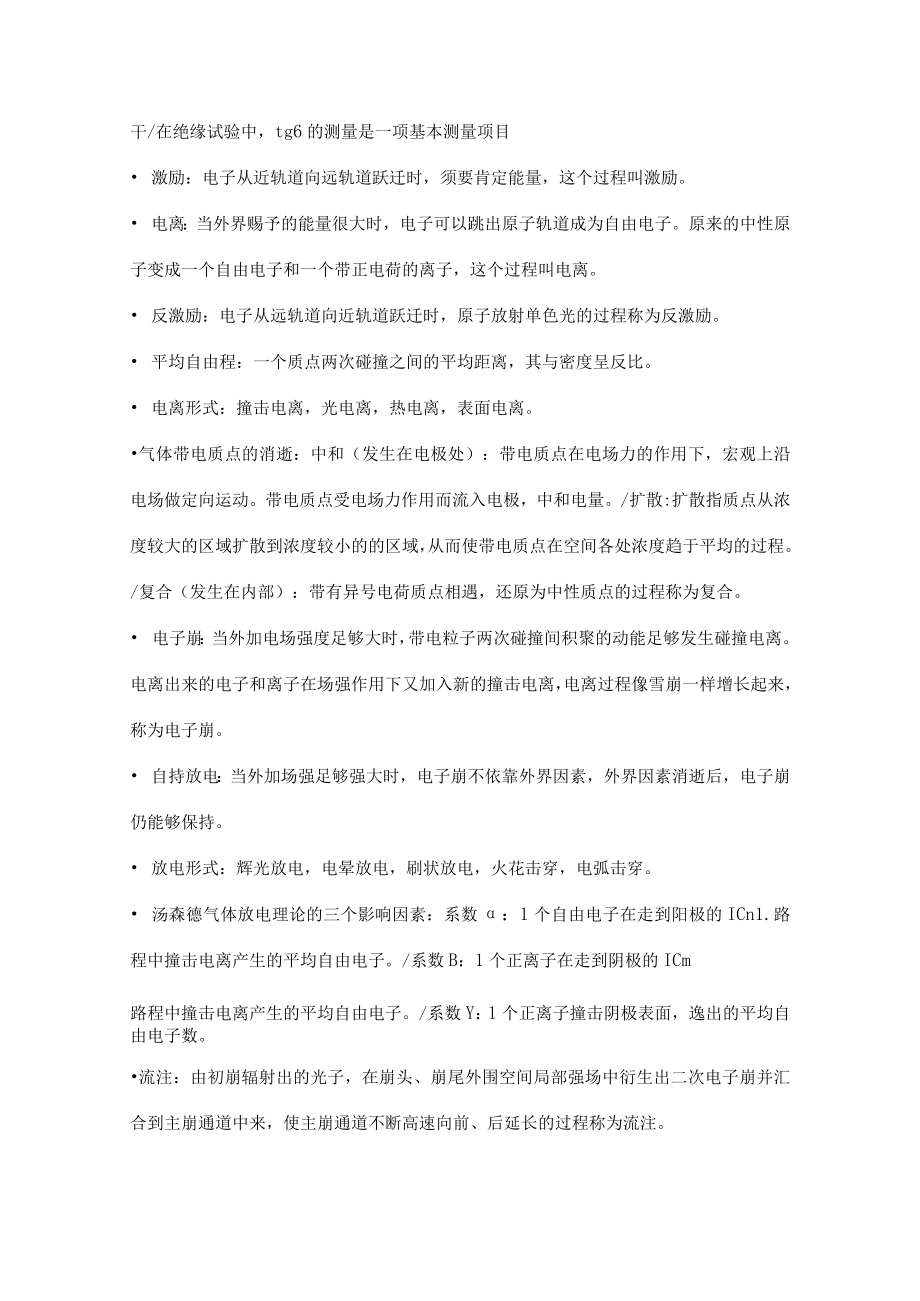

3、，为纯阻性的。 介质损耗因数tg8的意义：若tg6过大会引起严峻发热，使材料劣化，甚至可能导致热击穿。/用于冲击测量的连接电缆，要求tg必需小，否则会影响到测量精度/用做绝缘材料的介质，希望tg.在其他场合，可利用tg引起的介质发热，如电瓷泥胚的阴干/在绝缘试验中，tg6的测量是一项基本测量项目 激励：电子从近轨道向远轨道跃迁时，须要肯定能量，这个过程叫激励。 电离：当外界赐予的能量很大时，电子可以跳出原子轨道成为自由电子。原来的中性原子变成一个自由电子和一个带正电荷的离子，这个过程叫电离。 反激励：电子从远轨道向近轨道跃迁时，原子放射单色光的过程称为反激励。 平均自由程：一个质点两次碰撞之间
4、的平均距离，其与密度呈反比。 电离形式：撞击电离，光电离，热电离，表面电离。气体带电质点的消逝：中和（发生在电极处）：带电质点在电场力的作用下，宏观上沿电场做定向运动。带电质点受电场力作用而流入电极，中和电量。/扩散:扩散指质点从浓度较大的区域扩散到浓度较小的的区域，从而使带电质点在空间各处浓度趋于平均的过程。/复合（发生在内部）：带有异号电荷质点相遇，还原为中性质点的过程称为复合。 电子崩：当外加电场强度足够大时，带电粒子两次碰撞间积聚的动能足够发生碰撞电离。电离出来的电子和离子在场强作用下又加入新的撞击电离，电离过程像雪崩一样增长起来，称为电子崩。 自持放电：当外加场强足够强大时，电子崩不
5、依靠外界因素，外界因素消逝后，电子崩仍能够保持。 放电形式：辉光放电，电晕放电，刷状放电，火花击穿，电弧击穿。 汤森德气体放电理论的三个影响因素：系数：1个自由电子在走到阳极的ICn1.路程中撞击电离产生的平均自由电子。/系数B：1个正离子在走到阴极的ICm路程中撞击电离产生的平均自由电子。/系数Y：1个正离子撞击阴极表面，逸出的平均自由电子数。流注：由初崩辐射出的光子，在崩头、崩尾外围空间局部强场中衍生出二次电子崩并汇合到主崩通道中来，使主崩通道不断高速向前、后延长的过程称为流注。流注的形成：电子崩头部接近阳极；崩头和崩尾处电场增加，激励和反激励放射出大量光子，崩中复合也放射出光子；一些光子

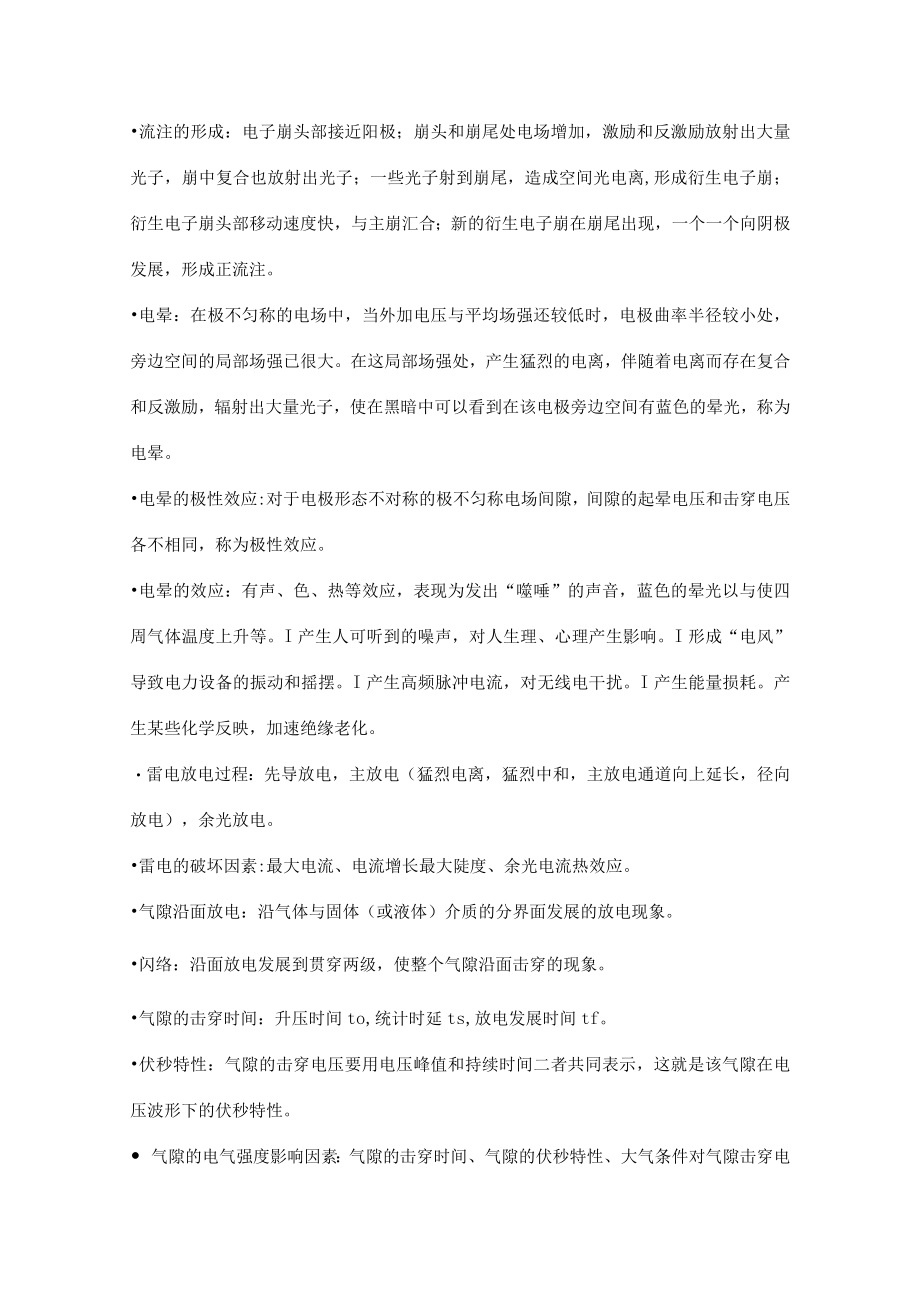

6、射到崩尾，造成空间光电离,形成衍生电子崩；衍生电子崩头部移动速度快，与主崩汇合；新的衍生电子崩在崩尾出现，一个一个向阴极发展，形成正流注。电晕：在极不匀称的电场中，当外加电压与平均场强还较低时，电极曲率半径较小处，旁边空间的局部场强已很大。在这局部场强处，产生猛烈的电离，伴随着电离而存在复合和反激励，辐射出大量光子，使在黑暗中可以看到在该电极旁边空间有蓝色的晕光，称为电晕。电晕的极性效应:对于电极形态不对称的极不匀称电场间隙，间隙的起晕电压和击穿电压各不相同，称为极性效应。电晕的效应：有声、色、热等效应，表现为发出“噬唾”的声音，蓝色的晕光以与使四周气体温度上升等。I产生人可听到的噪声，对人生
7、理、心理产生影响。I形成“电风”导致电力设备的振动和摇摆。I产生高频脉冲电流，对无线电干扰。I产生能量损耗。产生某些化学反映，加速绝缘老化。雷电放电过程：先导放电，主放电（猛烈电离，猛烈中和，主放电通道向上延长，径向放电），余光放电。雷电的破坏因素:最大电流、电流增长最大陡度、余光电流热效应。气隙沿面放电：沿气体与固体（或液体）介质的分界面发展的放电现象。闪络：沿面放电发展到贯穿两级，使整个气隙沿面击穿的现象。气隙的击穿时间：升压时间to,统计时延ts,放电发展时间tf。伏秒特性：气隙的击穿电压要用电压峰值和持续时间二者共同表示，这就是该气隙在电压波形下的伏秒特性。 气隙的电气强度影响因素：气
8、隙的击穿时间、气隙的伏秒特性、大气条件对气隙击穿电压的影响、电场匀称程度对气隙击穿电压的影响。 影响统计时延的因素：电极材料、外施电压、电场状况、短波光照耀。 影响放电发展时间的因素：外施电压、电厂状况、间隙长度。 平均伏秒特性：同一气隙在同一电压作用下，每次击穿的时间并不完全相同，具有分散性。所以一个气隙的伏秒特性，不是一条简洁的曲线，而是一组曲线族。某些场合，用击穿概率50%的曲线来表示气隙的伏秒特性，称为平均伏秒特性。 50%击穿电压：指气隙被击穿的概率为50%的冲击电压峰值，反映了该气隙地基本耐电强度。2S冲击击穿电压:气压击穿时,击穿前时间小于和大于2S的概率各为50%的冲击电压。标
9、准大气参考条件：温度=20oC,压强外=Io1.32，湿度h0=1.1.g3大气压下空气电气强度约30KVcm大气条件对气隙击穿电压的影响因素：温度I、压强t：密度t,平均自由程I,Ub（耐受电压）t。湿度t：负离子t,Ub（耐受电压）to极不匀称电场特点：有显著的极性效应/击穿电压分散性大/击穿电压与间隙距离有关/外加电压低于击穿电压时局部有稳定的电晕放电。提高气隙击穿电压的方法：改善电场分布：气隙电场分布越匀称，气隙击穿电压越高，故适当改进电极形态，增大电极曲率半径（屏蔽），改善电场分布,能提高气隙的击穿电压和预放电电压。采纳高度真空：以减弱气隙中的撞击电离过程，也能提高气隙的击穿电压。增
10、高气压：可以减小电子的平均自由程，阻碍撞击电离的发展，从而提高气隙的击穿电压。采纳高耐电强度气体:卤族元素气体（SF6等）。气体的特点：较高的耐电程度，很强的灭弧性能，无色无味无毒，非燃性的惰性化合物，对金属和其他绝缘材料没有腐蚀作用，中等压力下可以液化，简洁贮存和运输。 污闪：在化工厂、冶金厂旁边或沿海地带，沉积在绝缘上的尘污，因其含有高导率的溶质，当遇到雾，毛毛雨等天气条件，有可能产生沿面闪络。 电击穿：由电场的作用使介质中的某些带点质点积累的数量和运动的速度达到肯定程度，使介质失去了绝缘性能，形成导电通道。 热击穿：由电场作用下，介质内的损耗发出的热量多于散逸的热量，使介质温度不断上升，
11、最终造成介质本身的破坏，形成导电通道。 影响固体电介质击穿电压的因素：1.电压作用时间的影响：存在临界点，即热击穿和电击穿的分界点。2.电场匀称度和介质厚度的影响：匀称电场：电击穿与厚度无关，热击穿厚度愈大击穿场强俞弱。不匀称电场：厚度越大击穿场强越小。3.电压频率的影响:电击穿：Ub与f无关，热击穿UbI，。4.温度的影响：存在临界点。0时：Ub与无关，属于电击穿性质。0。时:Uh随0的上升快速下降，属于热击穿性质。5.受潮度的影响：对于某些具有吸水性的固体介质来说，含水量增大时，击穿电压快速下降。6.机械力的影响：匀称固体在弹性限度内：击穿电压与机械力无关。固体有孔隙：机械力t,击穿电压t
12、o固体有裂隙：机械力t,击穿电压Io7.多层性的影响：留意各层介质电特性的适当协作。8.累积效应的影响：在不匀称电场中，固体介质在脉冲电压作用下，存在不完全击穿的现象。不完全击穿具有累积效应，即击穿电压随不完全击穿次数的增加而降低。 提高固体电介质击穿电压的方法：改进绝缘设计（改善电极形态与表面光滑度,使电场尽可能地匀称分布），改进制造工艺（尽可能地清除介质中的杂质、气泡、水分等），改善运行条件（留意防潮，防止尘污和有害气体的侵蚀）。 老化：电气设备中的绝缘材料在运行过程中，由于受到各种因素的长期作用，会发生一系列不行逆的变更，从而导致其物理、化学、电和机械等性能的劣化。这种不行逆的变更称为老
13、化。 促进老化的因素：电老化，热老化，环境老化。 固体介质的电老化：电离性老化，电导性老化，电解性老化。小桥理论：存在杂质：不纯、接触大气、固体脱落、液体老化。/形成小桥：在电场作用下这些杂质被拉长，被定向，沿电场方向排列成杂质的小桥。/形成气泡：如小桥贯穿两极，由于组成小桥的杂质的电导较大，使泄漏电流增大，发热增多，促使水分汽化，形成水泡。/气泡中发生电离：气泡中的场强大，但其耐电强度小，故电离过程首先发生在气泡中。击穿：小桥中气泡的增多，将导致小桥通道被电离击穿。这种击穿属于热击穿性质。 影响液体电介质击穿电压的因素：1.电压作用的时间，2.电场状况的影响，3.液体介质本身品质的影响，4.
14、温度的影响，5.压强的影响。 提高液体电介质击穿电压的方法：1.提高并保持油的品质，2.覆盖（薄）：紧贴在金属电极的固体绝缘薄层，阻挡小桥与电极接触，3.绝缘层：包在较小曲率半径的电极上，变更电场，防止发生电晕，4.极间障：放在电极间油隙中的固体绝缘板，机械阻隔杂质小桥成串。变压器油老化的主要缘由是油的氧化。影响变压器油老化的因素:温度，光照,电场，触媒（催化剂） 延缓变压器油老化的方法：油扩张器，隔离胶囊，与强触媒物质隔离，渗入抗氧化剂。 电气设备绝缘试验种类：耐压试验、检查性试验 汲取比：时间为60s与15s时所测得的绝缘电阻之比。 极化指数：绝缘在加压后Iondn和InIin所测得的绝缘
15、电阻之比。微安表电路图：放电管P：过电流时，放电管放电，短路，从而爱护微安表。/开关K：一般状况下闭合，打开时微安表读数。/电阻R：与微安表串联、分压、，使微安表满值时放电管能动作。/电感1.：突然短路时，放电管来不与动作时，限制微安表的冲击电流。/滤波电容C：降低微安表电流陡度，保证放电管动作。测定介质损耗因数的方法：电桥法、瓦特表法、不平衡电桥法。电桥法精确度最高，最通用的是西林电桥。局部放电：常用的固体绝缘物总会不同程度的包含一些分散性的异物，这些异物的电导和介电常数不同于绝缘物，在外施电压作用下，这些异物旁边将具有比四周更高的场强。当场强超过了该处物质的电力场强，该处物质就产生电力放电，称之为局部放电。局部放电意义：局部放电的测试，能预防绝缘的状况，也是估计绝缘电老化速度的重要依据。局部放电测试方法：串连法、并联法、平衡法绝缘油中溶解气体的色谱分析：浸绝缘油的气体设备中，假如存在局部过热、局部放电或其他内部故障时，会产生较大量的各种烧类气体和氢气、一氧化碳、二氧化碳等气体，称为故障特征气体。因此，分析油中溶解气体的成分、含量与其随时间而增长的规律，就可以鉴别故障的性质、程度与其发展状况。试验步骤：将油中溶解的气体脱出；送入气相色谱仪；对不同气体进行分别和定量。工频高压试验变压器（工频高压的获得）的特点：一般为单相；额定电
