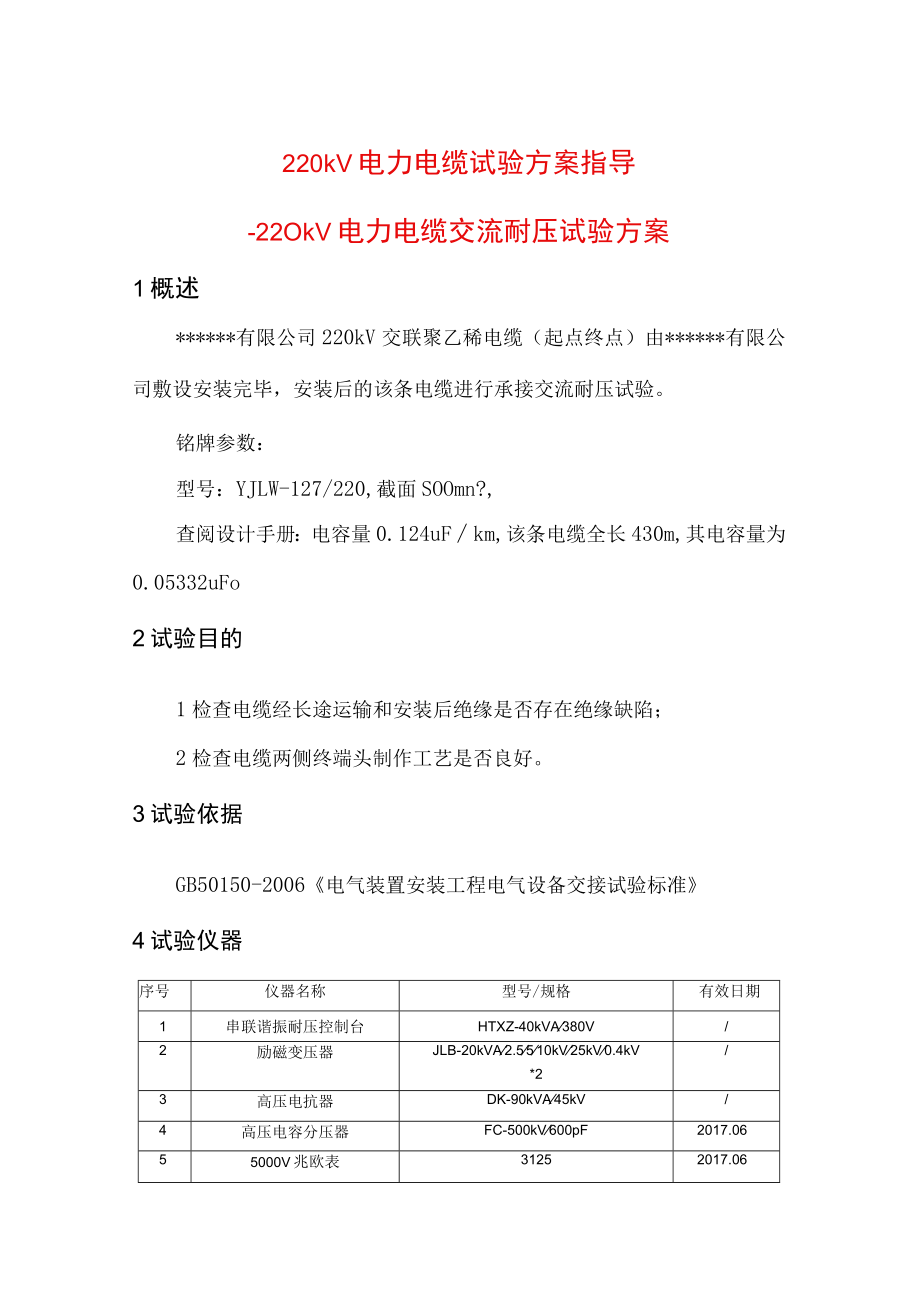

1、220kV电力电缆试验方案指导-22OkV电力电缆交流耐压试验方案1概述*有限公司220kV交联聚乙稀电缆（起点终点）由*有限公司敷设安装完毕，安装后的该条电缆进行承接交流耐压试验。铭牌参数：型号：YJLW-127/220,截面SOOmn?,查阅设计手册：电容量0.124uFkm,该条电缆全长430m,其电容量为0.05332uFo2试验目的1检查电缆经长途运输和安装后绝缘是否存在绝缘缺陷；2检查电缆两侧终端头制作工艺是否良好。3试验依据GB50150-2006电气装置安装工程电气设备交接试验标准4试验仪器序号仪器名称型号/规格有效日期1串联谐振耐压控制台HTXZ-40kVA380V/2励磁变

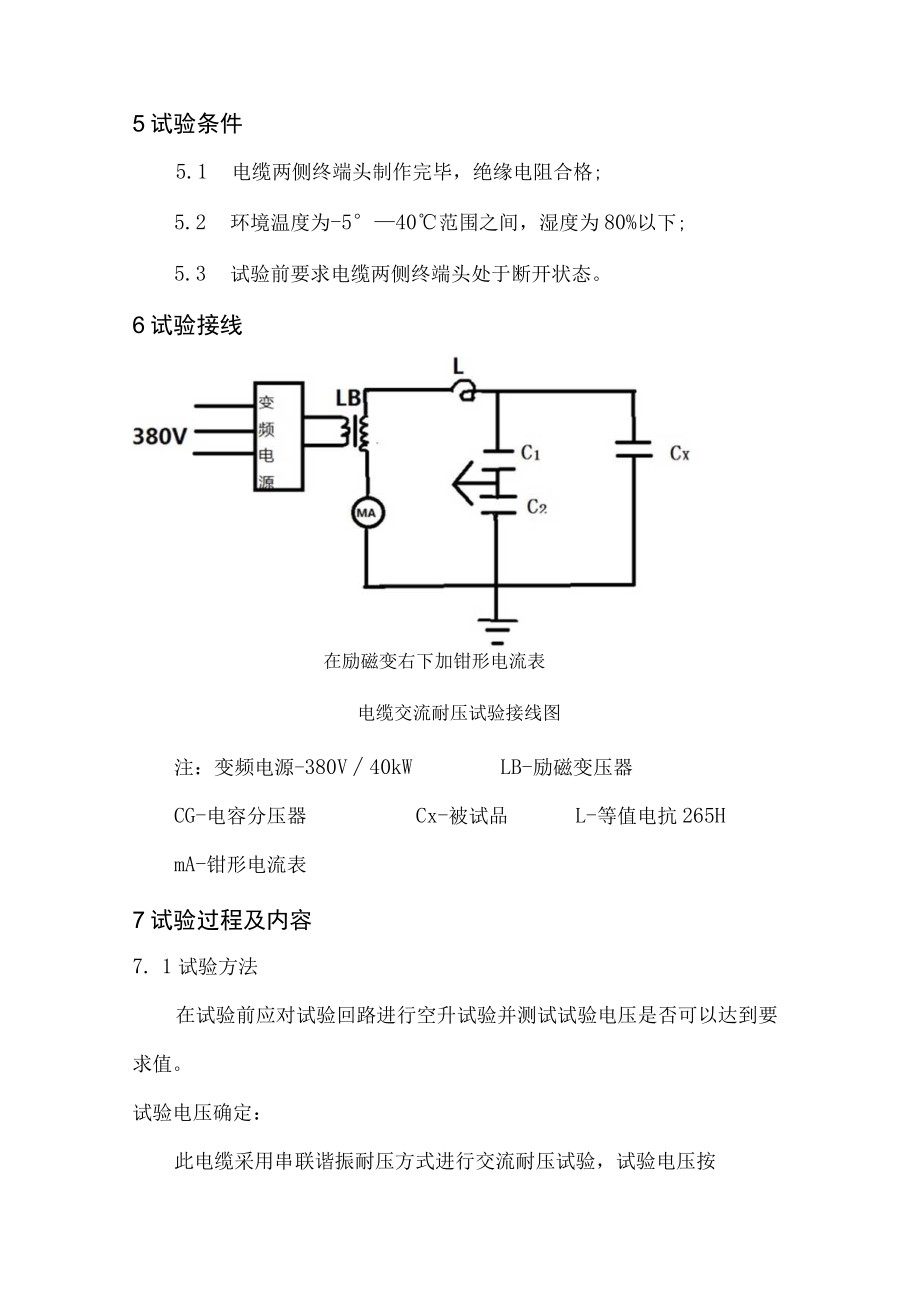

2、压器JLB-20kVA2.5510kV25kV0.4kV*2/3高压电抗器DK-90kVA45kV/4高压电容分压器FC-500kV600pF2017.0655000V兆欧表31252017.065试验条件5.1 电缆两侧终端头制作完毕，绝缘电阻合格;5.2 环境温度为-540范围之间，湿度为80%以下;5.3 试验前要求电缆两侧终端头处于断开状态。6试验接线在励磁变右下加钳形电流表电缆交流耐压试验接线图注：变频电源-380V40kWLB-励磁变压器CG-电容分压器Cx-被试品L-等值电抗265HmA-钳形电流表7试验过程及内容7. 1试验方法在试验前应对试验回路进行空升试验并测试试验电压是否

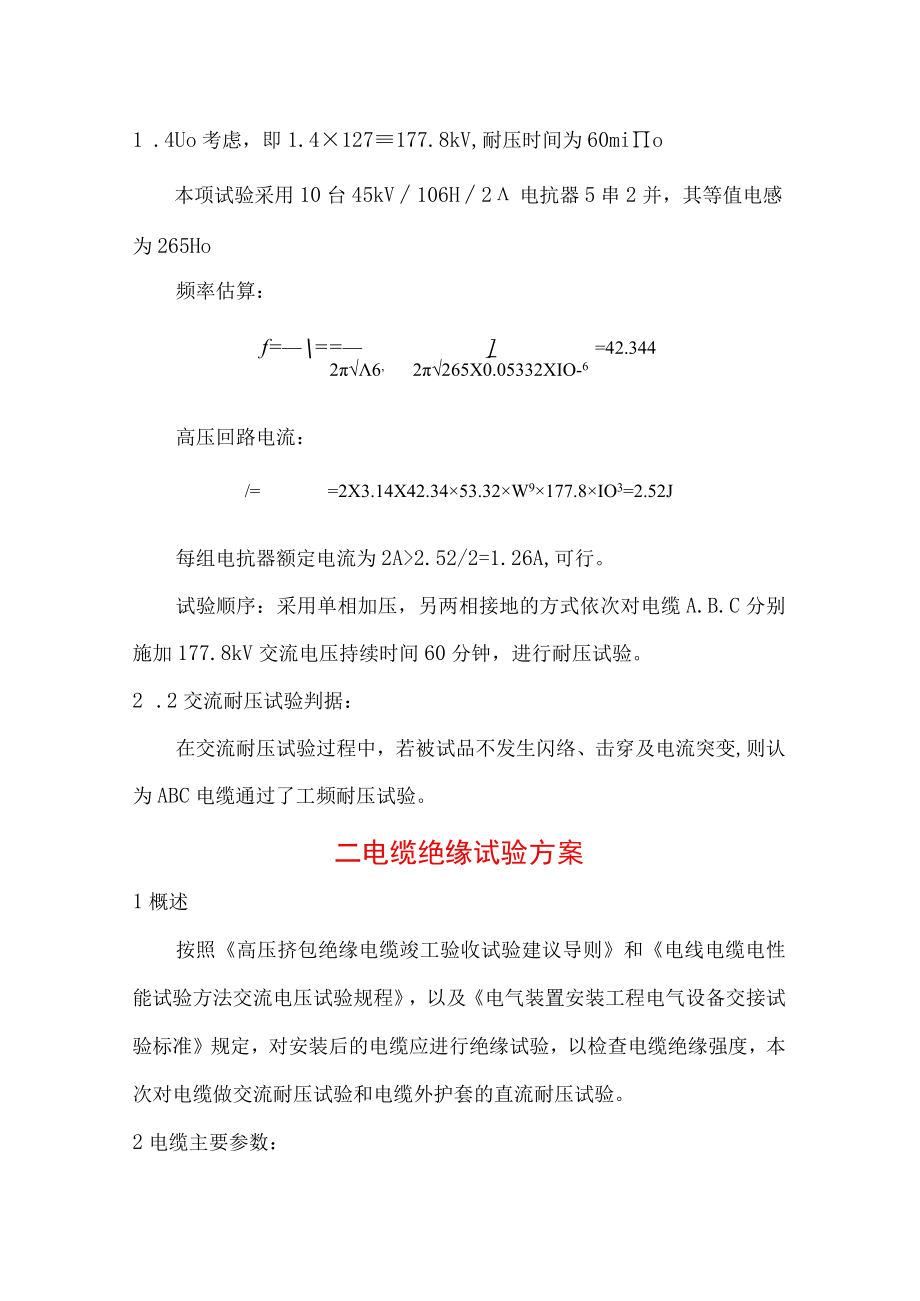

3、可以达到要求值。试验电压确定：此电缆采用串联谐振耐压方式进行交流耐压试验，试验电压按1 .4Uo考虑，即1.4127177.8kV,耐压时间为60mio本项试验采用10台45kV106H2电抗器5串2并，其等值电感为265Ho频率估算：f=42.34426,2265X0.05332XIO-6高压回路电流：/=2X3.14X42.3453.32W9177.8IO3=2.52J每组电抗器额定电流为2A2.52/2=1.26A,可行。试验顺序：采用单相加压，另两相接地的方式依次对电缆A.B.C分别施加177.8kV交流电压持续时间60分钟，进行耐压试验。2 .2交流耐压试验判据：在交流耐压试验过程中
4、，若被试品不发生闪络、击穿及电流突变,则认为ABC电缆通过了工频耐压试验。二电缆绝缘试验方案1概述按照高压挤包绝缘电缆竣工验收试验建议导则和电线电缆电性能试验方法交流电压试验规程，以及电气装置安装工程电气设备交接试验标准规定，对安装后的电缆应进行绝缘试验，以检查电缆绝缘强度，本次对电缆做交流耐压试验和电缆外护套的直流耐压试验。2电缆主要参数：电缆型号：YJLW02-Z127220kV(l2000mm2)交联聚乙烯绝缘电缆，额定电压：127/22OkV试验电压：180kV60min3设备准备试验设备采用变频串联谐振试验方法，配置如下:3. 1变频控制箱输入电压380V,三相，50Hz最大输出容量
5、：30kVA频率调节范围：20-300Hz3.2 励磁变压器输入电压：0-300V额定容量：12kVAX3台=36kVA3.3 试验电抗器额定电压：IOkV额定电流：3.5A输出电压：0-300V最大输出电流：10OA输出电压：02kV适应频率：30Hz300Hz额定电感量：3.3H/单台试验时采用单组25个串联后两组并联方式，总电感量148H3.4 电容分压器电容量：100OPF额定电压：200kV直流高压发生器型号：ZH-120/3绝缘电阻测试仪型号：FIT-5、FIT-IO4引用标准高压挤包绝缘电缆峻工验收试验建议导则中华人民共和国电线电缆电性能试验方法交流电压试验规程，中华人民共和国国
6、家标准电气装置安装工程电气设备交接试验标准5试验方法及试验计算5.1 试验根据以上标准，并参照试验设备使用说明书。5.2 试验准备5.2.1试验按照图1接线。图15.2.2在试验A相时（以A相为例，试验B相时A、C相接地，试验C相时A、B相接地），A相连接到高压源，A相屏蔽层连同B、C相、及B、C相屏蔽层一起接地。确认无误后开始加压。5.3 试验频率计算：电缆电容量参考值为0.231ufkm,该电缆长度为0.5km,试品电容量C为0.11Rf。总电感L为148H。f=1_1-一2周无一2x3.14x/高压二2jCU=2x3.14x40x0.1Ix180XI。-?二化试验容量估算Q=/高压XU=
7、4.9x180=882试验电源容量估算：P-Q系统Q值=88230=294AV4上述方案都为经验计算值,作为参考，根据试验现场对电抗器再作调整。5.4 试验步骤:5.4.1 进行耐压前的绝缘电阻测量和外护套直流耐压试验。5.4.2对电缆被试相加压，试验时间60分钟。5.4.3进行耐压后的绝缘电阻测量。6试验记录：绝缘电阻测量(MQ)：电缆状态电缆耐压前电缆耐压后A-B1C1屏蔽及地B-A1C1屏蔽及地C-A1B,屏蔽及地试验设备25OOV兆欧表外护套直流耐压试验电缆状态绝缘电阻(MQ)DC10kVlminA金属屏蔽一地B金属屏蔽一地C金属屏蔽一地试验设备500V兆欧表、直流高压发生器电缆交流耐
8、压试验：电缆状态试验电压(kV)试验频率(Hz)试验时间(min)试验结果A-B1C,屏蔽及地18060B-A1C,屏蔽及地18060C-A,B,屏蔽及地18060试验设备变频串联谐振试验装置试验人员：审核：批准：三安全措施1工作负责人和现场安全员负责人监督各项安全措施的落实；2试验现场不准吸烟，并备有足够的灭火器材；3试验前了解清楚天气情况，做好试验仪器防雨、防晒的措施；4试验前必须加设安全遮栏，并挂“止步，高压危险”标示牌，试验时有专人看守，试验现场必须戴安全帽，高空作业必须挂安全带。5试验结束以后，不要马上靠近或接近高压设备，为防止意外发生，请确保残余电压泄放安全，方可进行拆卸。6高压引
9、线尽管采用绝缘导线，但由于现有导线绝缘水平低，应保持引线对周围接地导体及地距离大于15cmo7高压试验人员应做好试验现场安全警戒，并对试验场地周围人员进行疏导。8在试验过程中，在现场应有专人守护，若有异响或紧急情况，应通过对讲机立即通知操作人员。9加压过程中，操作人员应有专人监护，同时对测量电压数值进行呼唱，如发现电流表或者电压表异常，应立即降压。10试验过程中，操作人员应面向所有试验仪器及被试设备。11变更试验接线前，试验人员应对设备进行断电并接地放电，防止人员触电事故的发生。四试验要求及注意事项1被试电缆已与主设备断开。2电缆屏蔽层过电压保护器短接，并使这一端电缆金属屏蔽或金属套临时接地。
10、3现场提供380VAC80A容量试验电源，电缆头施工队协助试验人员连接高压引线。4试验一相时，屏蔽层连同其它两相屏蔽层、导体一起接地。5试验时必须有监护人监视操作，操作人员应穿绝缘靴、戴绝缘手套，升压前后必须使调压器可靠回零并告知有关人员密切注意被试品。6电缆另一头和对接头应有专人看护，并设置围栏。7防电晕措施XXXX系列变频串联谐振成套试验装置是利用串联谐振（电压谐振）原理制造的，其谐振电压的高低取决于系统的品质因素，在低压下，回路的损耗大多数为电抗器和试品自身损耗（直流电阻、电导等），当电压较高时，电晕损耗的功率不可忽视，且电晕会产生很多干扰、影响电压波形，导致试验达不到需要值。甚至损伤试验设备。为此试验电抗器和分压器均有良好的均压器件，在现场使用时需正确使用均压器件。如：均压环、专用高压引线220kV电缆交流耐压试验数据记录表试验时间：环境温度/湿度：试验人员:交流耐压数值绝缘电阻备注加压相短路接地相试验电压(kV)加压时间(S)高压回路电流(mA)电源侧电流(A)Q值系数试验频率(Hz)耐压试验前(MQ)耐压试验后(MQ)
