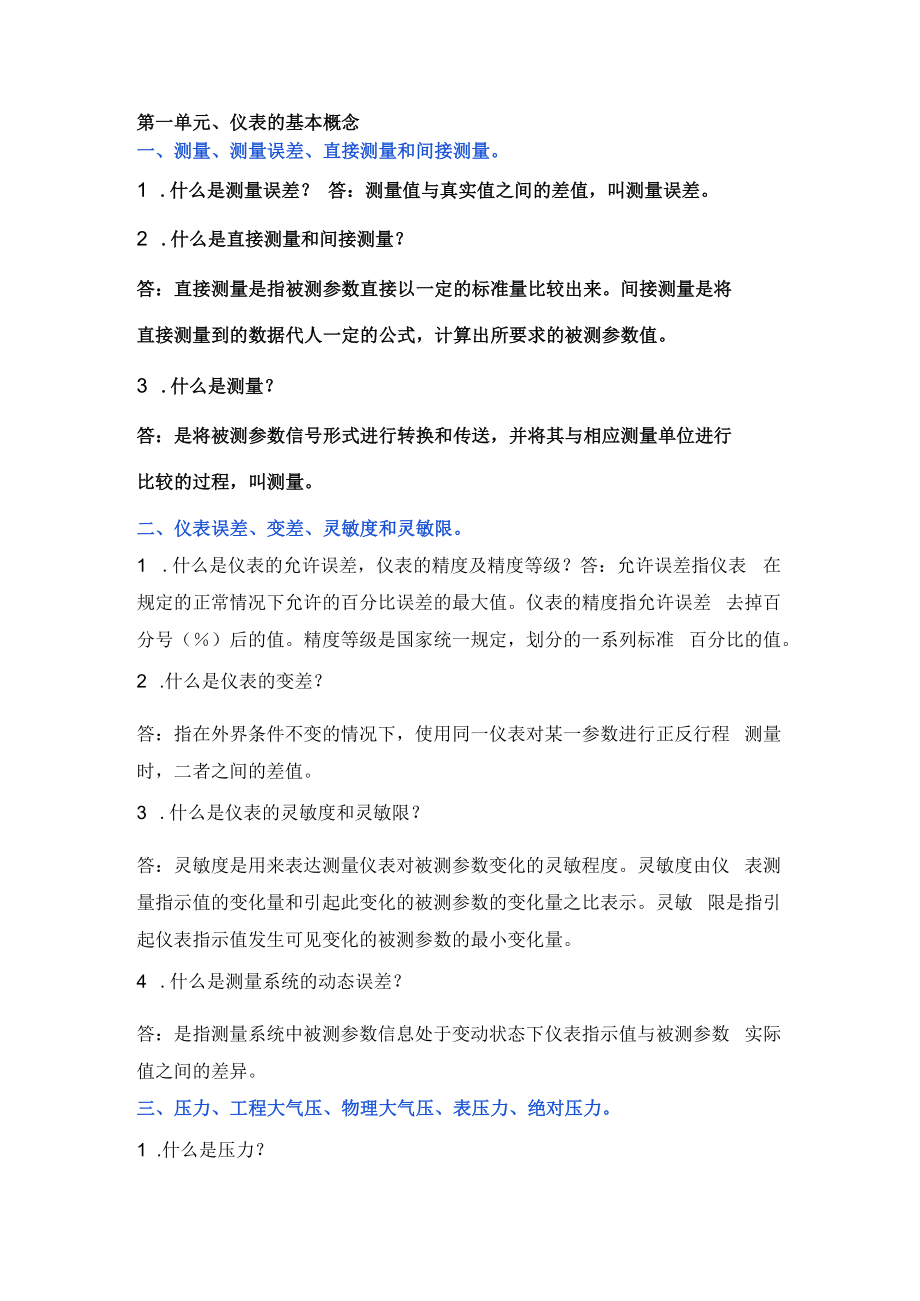

仪表工必需知道的自动化知识.docx_第1页
第1页 / 共8页

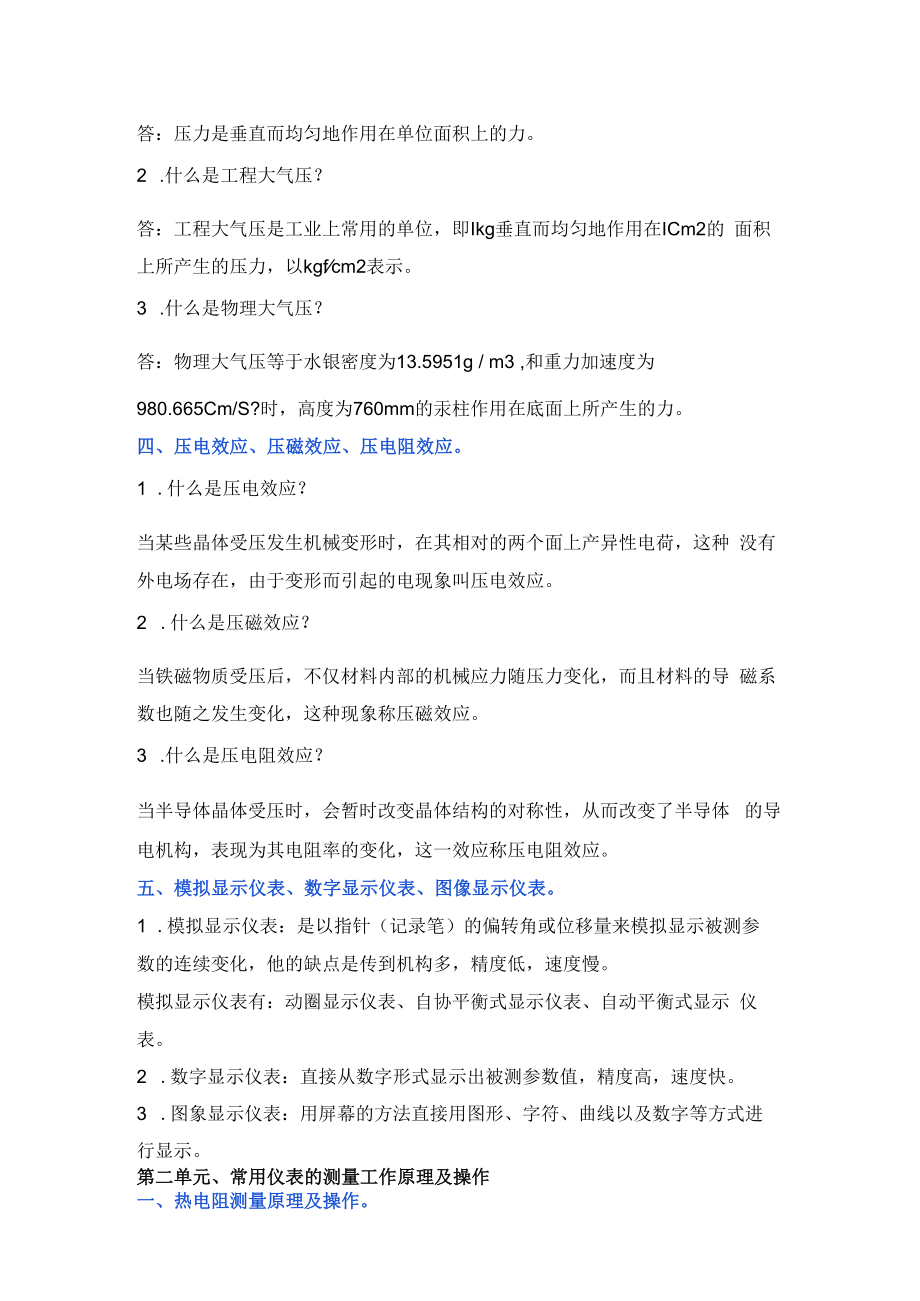

仪表工必需知道的自动化知识.docx_第2页
第2页 / 共8页

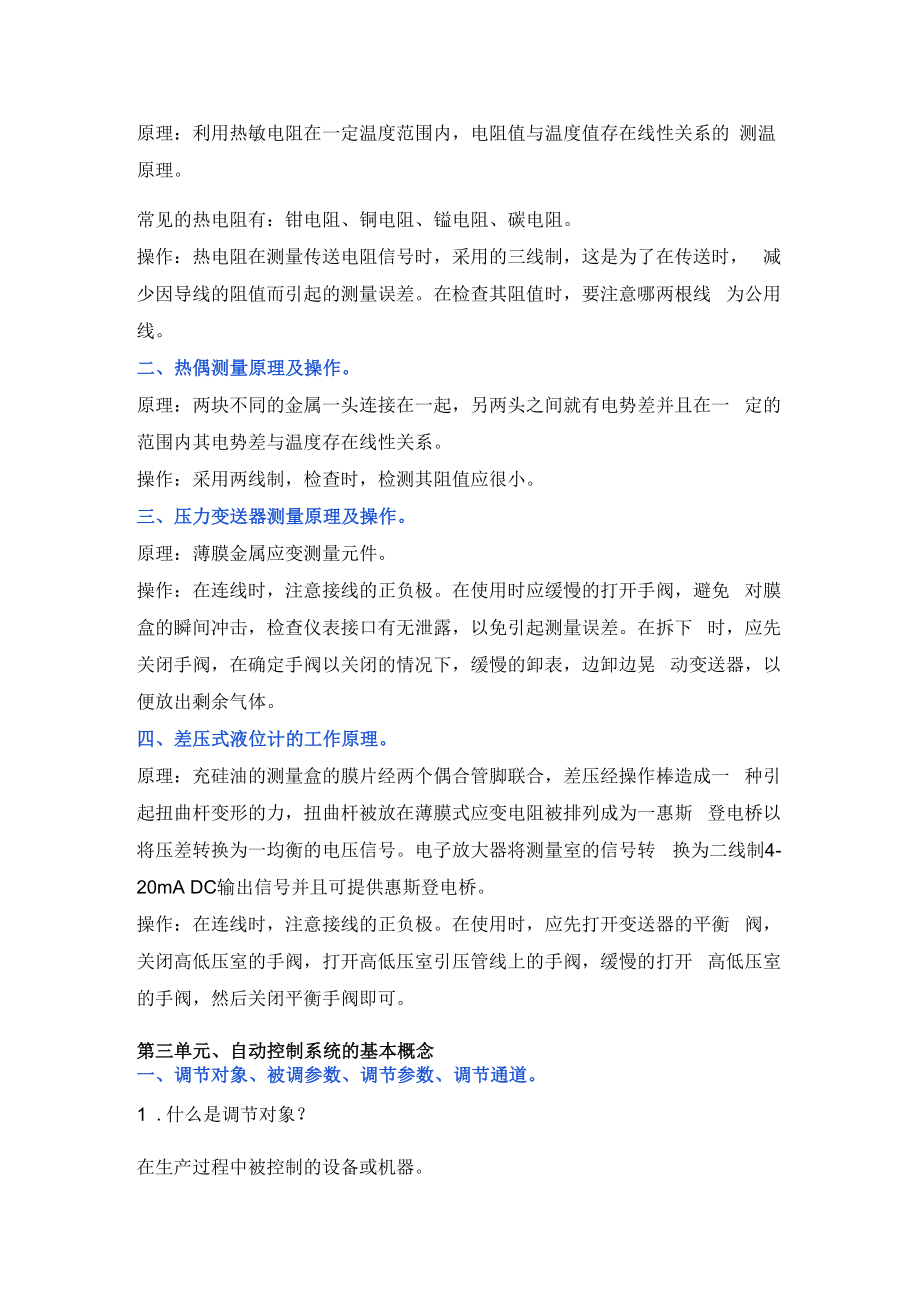

仪表工必需知道的自动化知识.docx_第3页
第3页 / 共8页
仪表工必需知道的自动化知识.docx_第4页
第4页 / 共8页
仪表工必需知道的自动化知识.docx_第5页
第5页 / 共8页
仪表工必需知道的自动化知识.docx_第6页
第6页 / 共8页
仪表工必需知道的自动化知识.docx_第7页
第7页 / 共8页
仪表工必需知道的自动化知识.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《仪表工必需知道的自动化知识.docx》由会员分享,可在线阅读,更多相关《仪表工必需知道的自动化知识.docx(8页珍藏版)》请在第壹文秘上搜索。

1、第一单元、仪表的基本概念一、测量、测量误差、直接测量和间接测量。1 .什么是测量误差? 答:测量值与真实值之间的差值,叫测量误差。2 .什么是直接测量和间接测量?答:直接测量是指被测参数直接以一定的标准量比较出来。间接测量是将直接测量到的数据代人一定的公式,计算出所要求的被测参数值。3 .什么是测量?答:是将被测参数信号形式进行转换和传送,并将其与相应测量单位进行比较的过程,叫测量。二、仪表误差、变差、灵敏度和灵敏限。1 .什么是仪表的允许误差,仪表的精度及精度等级?答:允许误差指仪表 在规定的正常情况下允许的百分比误差的最大值。仪表的精度指允许误差 去掉百分号()后的值。精度等级是国家统一规

2、定,划分的一系列标准 百分比的值。2 .什么是仪表的变差?答:指在外界条件不变的情况下,使用同一仪表对某一参数进行正反行程 测量时,二者之间的差值。3 .什么是仪表的灵敏度和灵敏限?答:灵敏度是用来表达测量仪表对被测参数变化的灵敏程度。灵敏度由仪 表测量指示值的变化量和引起此变化的被测参数的变化量之比表示。灵敏 限是指引起仪表指示值发生可见变化的被测参数的最小变化量。4 .什么是测量系统的动态误差?答:是指测量系统中被测参数信息处于变动状态下仪表指示值与被测参数 实际值之间的差异。三、压力、工程大气压、物理大气压、表压力、绝对压力。1 .什么是压力?答:压力是垂直而均匀地作用在单位面积上的力。

3、2 .什么是工程大气压?答:工程大气压是工业上常用的单位,即Ikg垂直而均匀地作用在ICm2的 面积上所产生的压力,以kgfcm2表示。3 .什么是物理大气压?答:物理大气压等于水银密度为13.5951g / m3 ,和重力加速度为980.665Cm/S?时,高度为760mm的汞柱作用在底面上所产生的力。四、压电效应、压磁效应、压电阻效应。1 .什么是压电效应?当某些晶体受压发生机械变形时,在其相对的两个面上产异性电荷,这种 没有外电场存在,由于变形而引起的电现象叫压电效应。2 .什么是压磁效应?当铁磁物质受压后,不仅材料内部的机械应力随压力变化,而且材料的导 磁系数也随之发生变化,这种现象称

4、压磁效应。3 .什么是压电阻效应?当半导体晶体受压时,会暂时改变晶体结构的对称性,从而改变了半导体 的导电机构,表现为其电阻率的变化,这一效应称压电阻效应。五、模拟显示仪表、数字显示仪表、图像显示仪表。1 .模拟显示仪表:是以指针(记录笔)的偏转角或位移量来模拟显示被测参 数的连续变化,他的缺点是传到机构多,精度低,速度慢。模拟显示仪表有:动圈显示仪表、自协平衡式显示仪表、自动平衡式显示 仪表。2 .数字显示仪表:直接从数字形式显示出被测参数值,精度高,速度快。3 .图象显示仪表:用屏幕的方法直接用图形、字符、曲线以及数字等方式进 行显示。第二单元、常用仪表的测量工作原理及操作一、热电阻测量原

5、理及操作。原理:利用热敏电阻在一定温度范围内,电阻值与温度值存在线性关系的 测温原理。常见的热电阻有:钳电阻、铜电阻、镒电阻、碳电阻。操作:热电阻在测量传送电阻信号时,采用的三线制,这是为了在传送时, 减少因导线的阻值而引起的测量误差。在检查其阻值时,要注意哪两根线 为公用线。二、热偶测量原理及操作。原理:两块不同的金属一头连接在一起,另两头之间就有电势差并且在一 定的范围内其电势差与温度存在线性关系。操作:采用两线制,检查时,检测其阻值应很小。三、压力变送器测量原理及操作。原理:薄膜金属应变测量元件。操作:在连线时,注意接线的正负极。在使用时应缓慢的打开手阀,避免 对膜盒的瞬间冲击,检查仪表

6、接口有无泄露,以免引起测量误差。在拆下 时,应先关闭手阀,在确定手阀以关闭的情况下,缓慢的卸表,边卸边晃 动变送器,以便放出剩余气体。四、差压式液位计的工作原理。原理:充硅油的测量盒的膜片经两个偶合管脚联合,差压经操作棒造成一 种引起扭曲杆变形的力,扭曲杆被放在薄膜式应变电阻被排列成为一惠斯 登电桥以将压差转换为一均衡的电压信号。电子放大器将测量室的信号转 换为二线制4-20mA DC输出信号并且可提供惠斯登电桥。操作:在连线时,注意接线的正负极。在使用时,应先打开变送器的平衡 阀,关闭高低压室的手阀,打开高低压室引压管线上的手阀,缓慢的打开 高低压室的手阀,然后关闭平衡手阀即可。第三单元、自

7、动控制系统的基本概念一、调节对象、被调参数、调节参数、调节通道。1 .什么是调节对象?在生产过程中被控制的设备或机器。2 .什么是被调参数?指调节对象中的应保持在预定化幅度内并把它进行调节的参数。3 .什么是调节参数?指作用于调节对象并使被调参数趋于稳定的参数。4 .什么是干扰?是指破坏系统平衡状态而引起被调参数变化的外界因素。5 .什么是干扰通道?是由干扰产生点到被调参数之间的所有环节称干扰通道。二、调节规律、变送器、调节、执行器。1 .什么是调节规律?就是指调节器的输出信号与输入信号之间随时间变化的规律。在研究调节器的调节规律时,将调节器从系统中断开,单独研究调节器的 输出信号与输入信号的

8、关系。在分析调节器的调节规律时,通常在调节器 的输入端加入一个阶跃信号,即突然出现某一偏偏差时,输出信号随阶跃 输入信号的变化规律。调节器的调节规律实际上表征调节器的动态特性,可以用传递函数的形式 来描述。调节器的基本调节规律是比例(P)、积分(I)、微分(D)及其 组合。2 .什么是变送器?变送器在自动检测和调节系统中的作用,是将各种工艺参数,如压力、差 压、温度、流量、液位、成分等物理量变换成相应的统一标准信号,再传 送到指示记录仪、运算器和调节器,供指示、记录、调节。按照被测参数分类,变送器主要有:差压变送器、压力变送器、温度变送 器、流量变送器等。构成:通常由输入转换部分、放大器和反馈

9、部分组成。输入转换部分包括 敏感元件,他的作用是感测被测参数,并把被测参数转换成某一中间模拟 量。中间量可以是电压、电流、位移和作用力等物理量。反馈部分把变送 器的输出信号转换成反馈信号。放大器把中间模拟量和反馈量的差值放大, 并转换成标准输出信号。3 .什么是调节器?调节器通常是对输入信号与给定信号之偏差进行PID运算,并把运算结果 以统一信号送到执行器,实现自动调节。调节器必须有检测偏差和进行PID运算的两个关键部分。偏差检测电路一 般称为输入电路。偏差信号通常采用电压形式,所以输入信号和给定信号 在输入电路内都以电压形式进行比较。如果输入信号是电流,必须通过一 个精密电阻转换成相应的电压

10、。输入电路同时还必须具备内外给定电路的 切换开关,正-反作用切换开关和偏差指示等部分。PID运算电路是调节器 产生调节作用的关键部分,他包括放大器和PID反馈电路两部分。4 .什么是执行器?执行器在自动调节系统中的作用是接受来自调节单元的控制信号,使调节 阀的开度产生相应的变化。从而达到调节流量的目的。三、反馈、正反馈、负反馈。L反馈:指把系统的输出信号以一定的方式又引回到输入端。2 .正反馈:指加入的反馈信号使系统的输入信号增加的反馈。3 .负反馈:指加入的反馈信号使系统的输入信号减少的反馈。四、自动调节系统的组成。自动调节系统由调节对象,调节阀,测量变送,调节器四部分组成。五、比例、积分、

11、微分。1 .比例调节规律(P):是指其输出信号与偏差量之间成比例关系。比例 调节特性的优点是反应速度块,调节作用能立即见效,既当有偏差信号输 入时,调节器的输出立即与偏差成比例的变化。输入的偏差信号越大,输 出的调节作用也越强,这就是比例调节器的一个显著特点。2 .积分调节规律(I):其输出信号与偏差信号的积分成正比。当偏差存在 时,积分调节器的输出信号将随时间不断增长或减小,只有当输入偏差等 于零时,输出信号才停止变化,而稳定在某一数值上。调节器的输出信号 变化的快慢与输入偏差的大小和积分速度成正比,调节器的输出变化方向 由偏差的正负决定。3 .微分调节规律(D):是指其输出信号与偏差信号的

12、变化速度成正比。 这种调节器使用在系统中,即使偏差很小,但只要出现变化趋势,既可马 上进行调节。故有“超前”调节之称。但他的输出只能反映偏差信号的变化速 度,不能反映偏差的大小,调节结果也不能消除偏差,所以不能单独使用这种调节器。他必须常与比例或积分调节规律组合构成PD或PID调节器。第四单元、执行器的原理、分类、特点及作用一、执行器的原理。1 .电动执行器的工作原理:执行器由伺服电机、机械减速和位置发送器三 部分组成。执行器接受伺服放大器或电动操作器的输出信号,控制伺服电 机的正反转,经机械减速器后变成输出力矩去推动调节机构动作。与此同 时,位置发送器将调节机构的角位移转换成相对应的4-2O

13、mADC信号,作 为阀位指示,并反馈到前置磁放大器的输入端作为位置反馈信号以平衡输 入信号。2 .气动执行器的工作原理:气动执行机构接受气动调节器或阀门定位器输 出的气压信号,并将其转换成相应的推杆直线位移,以推动调节机构动作。 二、执行器的分类及特点。执行器按其使用的能源形式可以分为气动、电动和液动三大类。L以气动执行机构操作的执行器称为气动执行器或气动调节阀;3 .以电动执行机构操作的执行器称为电动执行器或电动调节阀;4 .以液动执行机构操作的执行器称为液动执行器或液动调节阀; 特点:L气动执行器具有结构简单、动作可靠稳定、输出力大、安装维修方便、价 格便宜和防火防爆等优点,广泛应用于石油

14、、化工、冶金、电力等部门。 缺点是滞后大,不适合远传,(传输距离限制在150米以内)。为了克服 此缺点可采用电/气转换器或电/气阀门定位器,使传送信号为电信号,现场 操作为气动。5 .电动执行器具有动作快、特别适用于远距离的信号传送、便于和电子计算 机配合使用等优点。一般来说,电动执行器不适用于防火防爆的场合。但 如果采用防爆结构,也可以达到防火防爆的目的。三、气开式调节阀、气关式调节阀的选择原则。选择原则:压力信号中断时,应保证设备和操作人员的安全。四、电/气阀门定位器的作用。1 .提高气动执行机构的灵敏度和精度,改善气动执行器的静特性。下列影响气动执行机构的灵敏度和精度的因素均可减小。a.

15、执行机构部分的薄膜和弹簧的不稳定性和各可动部分的摩擦力。b.当调节阀阀前阀后压差过大时所产生的不平衡力。c.由于调节介质的黏度大或带有悬浮物、固体颗粒等对阀杆移动所产生的 阻力。2 .加快阀杆的移动速度,减小系统的传递滞后。第五单元、防爆仪表的概念及防爆措施一、隔爆型仪表。是指仪表壳体能承受内部发生爆炸时的压力,内部发生爆炸不能引起外界 爆炸的仪表,标志为de二、本安型仪表。是指仪表的电路系统在正常工作或故障状态下产生的电火花和热效应均不 能点燃规定的爆炸性混合物的仪表,标志为:ia。三、安全栅、安全栅的种类。安全栅:它安装在控制室内,作为控制室仪表与现场仪表的关联设备,一 方面传输信号,另一方面控制流如危险场所的能量在爆炸性气体或混合物 的点火能量以下,以确保系统的安全火花性能。安全栅的种类:a.电阻式安全栅:电阻式安全栅是利用电阻的限流作用,把流如场所的能量 限制在临界值以下,从而达到防爆的目的。b.齐纳安全栅:是基于齐纳二极管反向击穿性能而工作.c.中继放大式安全栅:它是由电阻式安全栅发展而来,利用放大器的高输入阻 抗来增大串联在输入回路里的限流电阻阻抗,以实现安全火花防爆.d.隔离式安全栅:它是通过隔离、限压和限流等措施,限制流入危险场所的 能量,来保证安全火花性能的。主要措施有:绝缘、限能。
