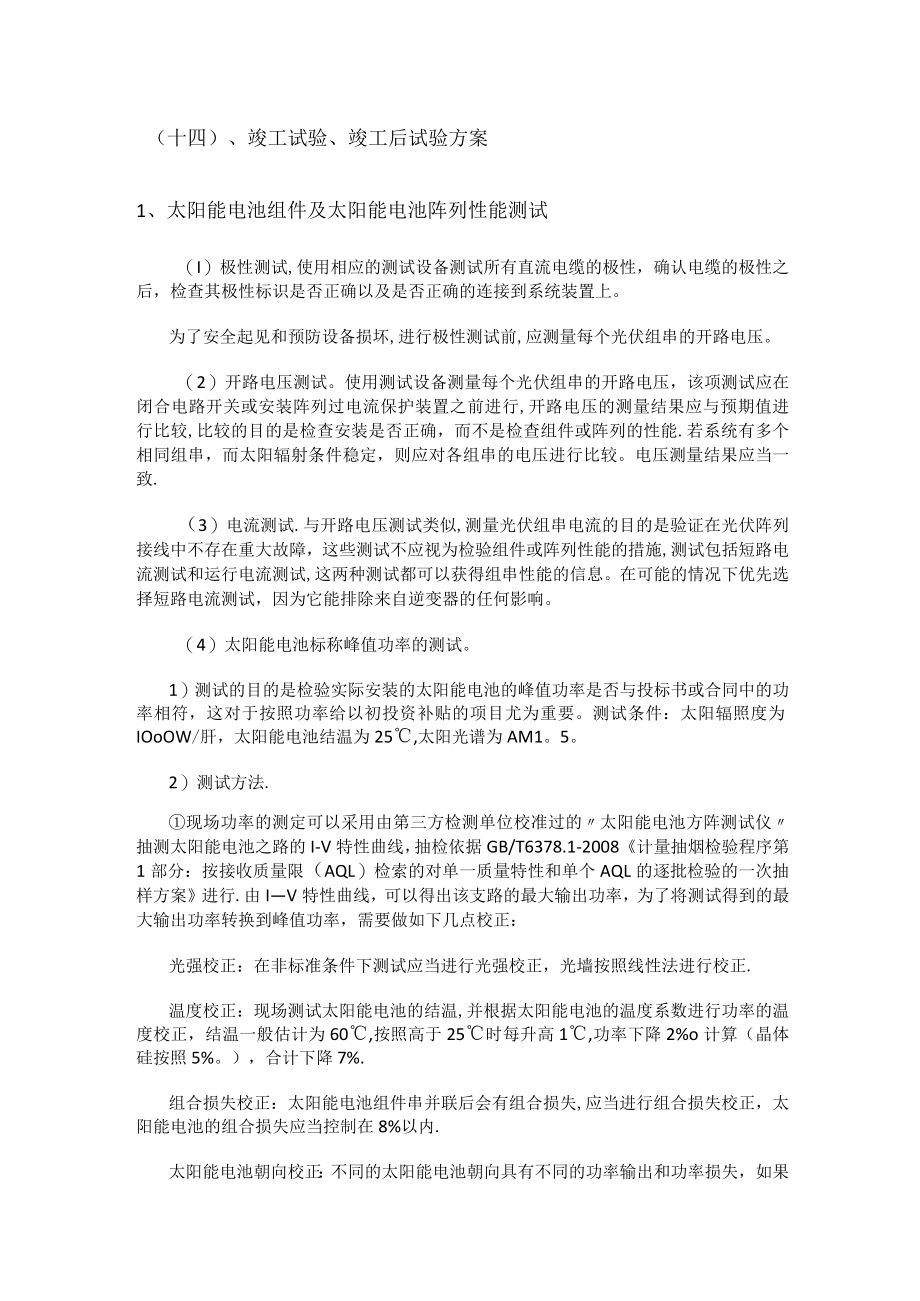

1、（十四）、竣工试验、竣工后试验方案1、太阳能电池组件及太阳能电池阵列性能测试（I）极性测试,使用相应的测试设备测试所有直流电缆的极性，确认电缆的极性之后，检查其极性标识是否正确以及是否正确的连接到系统装置上。为了安全起见和预防设备损坏,进行极性测试前,应测量每个光伏组串的开路电压。（2）开路电压测试。使用测试设备测量每个光伏组串的开路电压，该项测试应在闭合电路开关或安装阵列过电流保护装置之前进行,开路电压的测量结果应与预期值进行比较,比较的目的是检查安装是否正确，而不是检查组件或阵列的性能.若系统有多个相同组串，而太阳辐射条件稳定，则应对各组串的电压进行比较。电压测量结果应当一致.（3）电流测
2、试.与开路电压测试类似,测量光伏组串电流的目的是验证在光伏阵列接线中不存在重大故障，这些测试不应视为检验组件或阵列性能的措施,测试包括短路电流测试和运行电流测试,这两种测试都可以获得组串性能的信息。在可能的情况下优先选择短路电流测试，因为它能排除来自逆变器的任何影响。（4）太阳能电池标称峰值功率的测试。1）测试的目的是检验实际安装的太阳能电池的峰值功率是否与投标书或合同中的功率相符，这对于按照功率给以初投资补贴的项目尤为重要。测试条件：太阳辐照度为IOoOW/肝，太阳能电池结温为25,太阳光谱为AM1。5。2）测试方法.现场功率的测定可以采用由第三方检测单位校准过的太阳能电池方阵测试仪抽测太阳
3、能电池之路的I-V特性曲线，抽检依据GB/T6378.1-2008计量抽烟检验程序第1部分：按接收质量限（AQL）检索的对单一质量特性和单个AQL的逐批检验的一次抽样方案进行.由IV特性曲线，可以得出该支路的最大输出功率，为了将测试得到的最大输出功率转换到峰值功率，需要做如下几点校正：光强校正：在非标准条件下测试应当进行光强校正，光墙按照线性法进行校正.温度校正：现场测试太阳能电池的结温,并根据太阳能电池的温度系数进行功率的温度校正，结温一般估计为60,按照高于25时每升高1,功率下降2%o计算（晶体硅按照5%。），合计下降7%.组合损失校正：太阳能电池组件串并联后会有组合损失,应当进行组合损

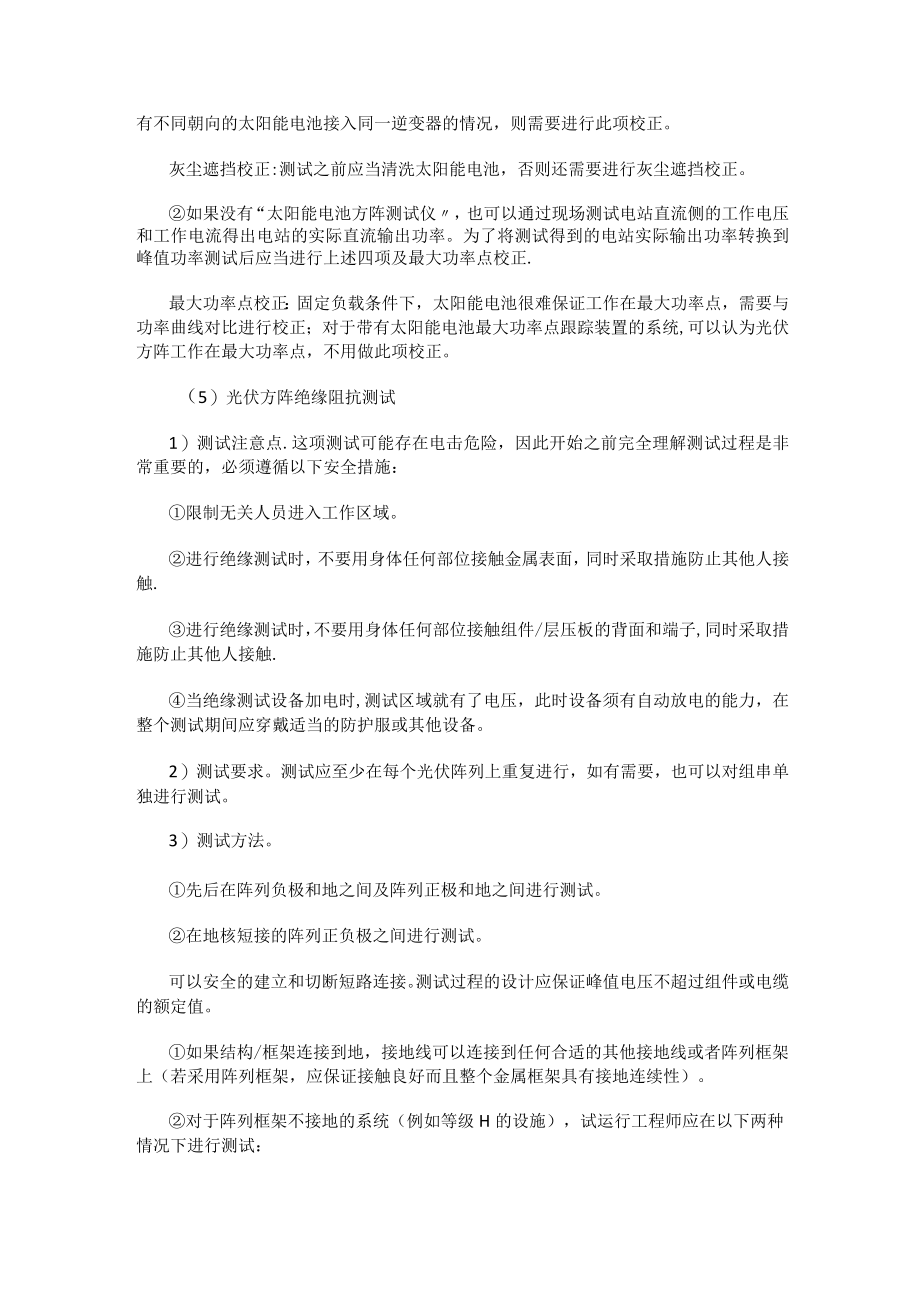

4、失校正，太阳能电池的组合损失应当控制在8%以内.太阳能电池朝向校正：不同的太阳能电池朝向具有不同的功率输出和功率损失，如果有不同朝向的太阳能电池接入同一逆变器的情况，则需要进行此项校正。灰尘遮挡校正:测试之前应当清洗太阳能电池，否则还需要进行灰尘遮挡校正。如果没有“太阳能电池方阵测试仪，也可以通过现场测试电站直流侧的工作电压和工作电流得出电站的实际直流输出功率。为了将测试得到的电站实际输出功率转换到峰值功率测试后应当进行上述四项及最大功率点校正.最大功率点校正：固定负载条件下，太阳能电池很难保证工作在最大功率点，需要与功率曲线对比进行校正；对于带有太阳能电池最大功率点跟踪装置的系统,可以认为光
5、伏方阵工作在最大功率点，不用做此项校正。（5）光伏方阵绝缘阻抗测试1）测试注意点.这项测试可能存在电击危险，因此开始之前完全理解测试过程是非常重要的，必须遵循以下安全措施：限制无关人员进入工作区域。进行绝缘测试时，不要用身体任何部位接触金属表面，同时采取措施防止其他人接触.进行绝缘测试时，不要用身体任何部位接触组件/层压板的背面和端子,同时采取措施防止其他人接触.当绝缘测试设备加电时,测试区域就有了电压，此时设备须有自动放电的能力，在整个测试期间应穿戴适当的防护服或其他设备。2）测试要求。测试应至少在每个光伏阵列上重复进行，如有需要，也可以对组串单独进行测试。3）测试方法。先后在阵列负极和地之

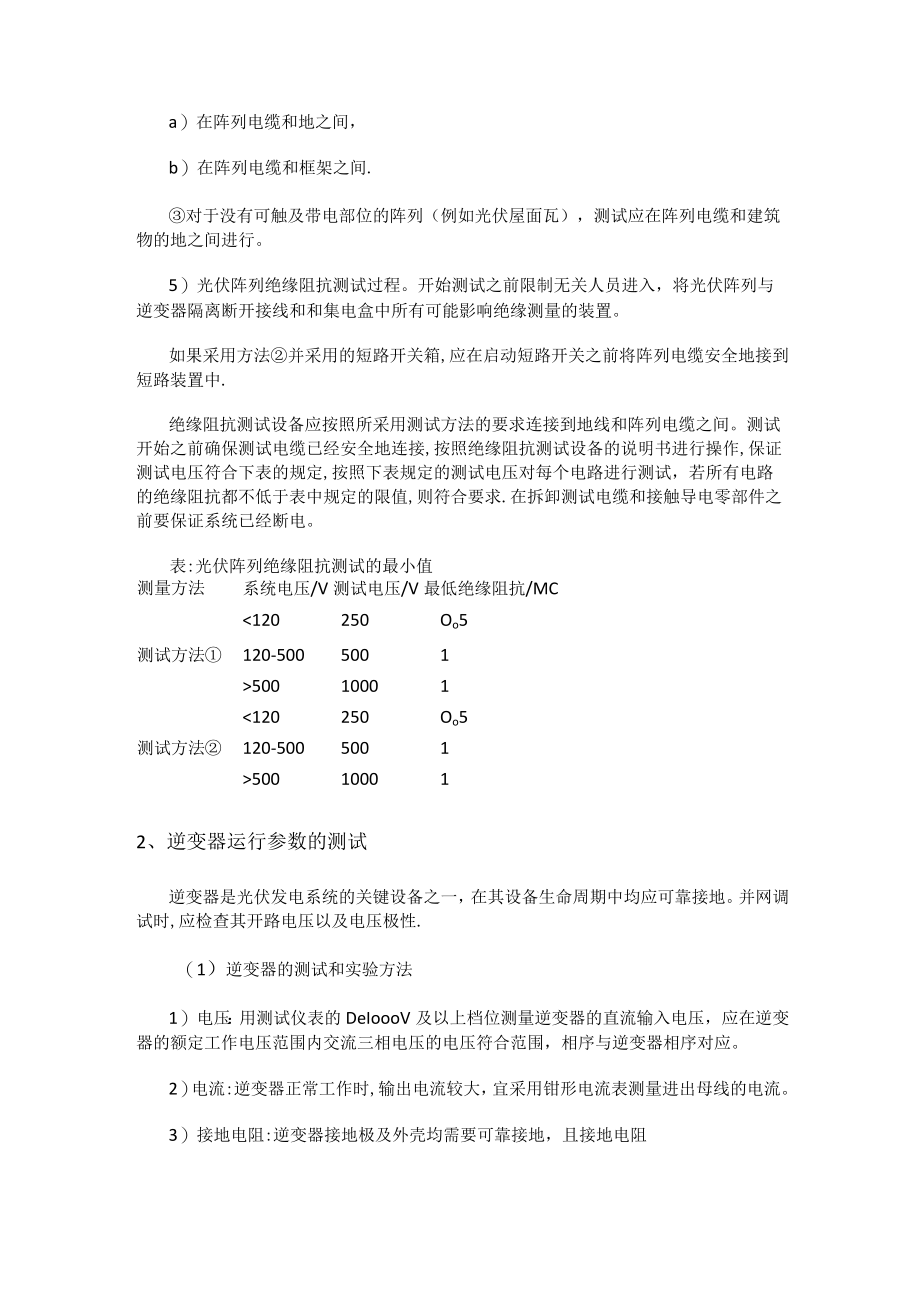

6、间及阵列正极和地之间进行测试。在地核短接的阵列正负极之间进行测试。可以安全的建立和切断短路连接。测试过程的设计应保证峰值电压不超过组件或电缆的额定值。如果结构/框架连接到地，接地线可以连接到任何合适的其他接地线或者阵列框架上（若采用阵列框架，应保证接触良好而且整个金属框架具有接地连续性）。对于阵列框架不接地的系统（例如等级H的设施），试运行工程师应在以下两种情况下进行测试：a）在阵列电缆和地之间，b）在阵列电缆和框架之间.对于没有可触及带电部位的阵列（例如光伏屋面瓦），测试应在阵列电缆和建筑物的地之间进行。5）光伏阵列绝缘阻抗测试过程。开始测试之前限制无关人员进入，将光伏阵列与逆变器隔离断开接
7、线和和集电盒中所有可能影响绝缘测量的装置。如果采用方法并采用的短路开关箱,应在启动短路开关之前将阵列电缆安全地接到短路装置中.绝缘阻抗测试设备应按照所采用测试方法的要求连接到地线和阵列电缆之间。测试开始之前确保测试电缆已经安全地连接,按照绝缘阻抗测试设备的说明书进行操作,保证测试电压符合下表的规定,按照下表规定的测试电压对每个电路进行测试，若所有电路的绝缘阻抗都不低于表中规定的限值,则符合要求.在拆卸测试电缆和接触导电零部件之前要保证系统已经断电。表:光伏阵列绝缘阻抗测试的最小值测量方法系统电压/V测试电压/V最低绝缘阻抗/MC50010001500100012、逆变器运行参数的测试逆变器是光
8、伏发电系统的关键设备之一，在其设备生命周期中均应可靠接地。并网调试时,应检查其开路电压以及电压极性.（1）逆变器的测试和实验方法1）电压：用测试仪表的DeIoooV及以上档位测量逆变器的直流输入电压，应在逆变器的额定工作电压范围内交流三相电压的电压符合范围，相序与逆变器相序对应。2）电流:逆变器正常工作时,输出电流较大，宜采用钳形电流表测量进出母线的电流。3）接地电阻:逆变器接地极及外壳均需要可靠接地，且接地电阻（2）逆变器测试内容1）测量显示。逆变器应有主要运行参数的测量显示和运行状态的指示。参数测量精度应不低于1。5级，测量显示参数至少包括直流输入电压、输入电流、交流输出电压、输出电流；状
9、态指示显示逆变设备状态。并网逆变器应至少按照GB/T19939-2005光伏系统并网技术要求和IEC62109-1光伏电力系统用电力变流器的安全-第1部分：一般要求的要求，通过中国国家认证认可监督管理委员委员会授权认证机构的认证。2）远程监控功能。逆变设备宜设有远程检测功能，接口宜采用RS232C或RS-485方式.3）运行现场测量内容。逆变器是发电站的主要设备，逆变器是否能够可靠、高效运行直接影响发电站的输出，在现场应当对所有逆变器进行测试。3、电能质量的测试电能质量测试依据规范进行并网前进行电能质量测试十分钟，如果不符合标准要求，则延长测试时间,并网后进行电能质量测试十分钟.（1）测试要求
10、。光伏发电站接入电网后，在谐波、不平衡、电压波动和闪变以及功率因数等性能方面应满足Q/GDW617-2011光伏电站接入电网技术规定相关要求.当公共连接点监测到电能质量超过标准限定值时，光伏发电站应与电网断开，（2）测试条件。光伏发电站并网试运行,应选择晴天或少云天气，无恶劣的气候条件。（3）测试内容。光伏发电站应在并网点装设，测量各类电能质量参数，满IEC61000-4-30-2008电磁兼容（EMC）第4一30部分：测试和测量技术电源质量测量方法标准要求，对于中型及以上光伏发电站电能质量数据应能够远程传送到电网经营企业，保证电网企业对电能质量的监控;对于小型光伏发电站电能质量数据应具备一年
11、及以上的存储能力,必要时供电网经营企业调用。电能质量测试主要包括以下内容：1）电压偏差测试要求：光伏发电站接入电网后公共连接点的电压偏差应满足GB/T12325-2008电能质量供电电压偏差的规定,即35kV及以上供电电压正、负偏差的绝对值之和不超过标称电压的10%,20kV及以下三相供电电压偏差为标称电压的7%。光伏逆变器采用电压型或参与电网无功调节、电压调节的光伏发电站，电压偏差指标必须经过测试，测试数据应包括光伏发电站投产前后的测试数据。测试方法:调取电能质量在线监测装置所测的数据,如公共连接点电压上下偏差同号（均为正或负）时按较大的偏差绝对值作为衡量依据。2）谐波和波形畸变测试要求:依
12、照Q/GDW6172011光伏电站接入电网技术规定中对“谐波限制值的要求进行。测试方法：调取电能质量在线监测装置所测的电能质量数据。并网光伏发电站谐波测量时段应选择光伏发电站（逆变器）输出功率大于额定功率的50%的时段进行测量，时间不少于2小时，测量的间隔时间为1分钟,测试数据CP95值（即将实测值按由大到小次序排列，舍弃前面5%的大值，取剩余实测值中的最大值）应小于限制值。3）电压波动和闪变测试要求：依照Q/GDW6172011光伏电站接入电网技术规定中对电压波动闪变的限制值”的要求进行。测试方法：调取电能质量在线监测装置所测的电能质量数据.选择电力系统正常运行较小方式，切光伏发电站处于正常
13、、连续工作状态，以一天（24h）为测量周期，以最大长时间闪变值作为测量值.4）电压不平衡度测试要求：光伏发电站接入电网后,公共连接点的三相电压不平衡应不超过GB/T15543-2008电能质量三相电压不平衡规定的限值,公共连接点日发电时段内的负序电压不平衡度应不超过2%,短时不得超过4%,其中由于光伏发电站单独引起的公共连接点负序电压不平衡度不应超过Io3%,短时不超过2.6%o测试方法：调取电能质量在线监测装置所测的电能质量数据。选择光伏发电站（逆变器）输出功率大于额定功率50%的时段内的数据作为测量数据。测试要求：光伏发电站并网运行时并网电直流电流分量不应超过其交流额定值的0.5%,当采用
14、无变压器结构的逆变器以获得更高效率时,可放宽至1%。测试方法：调取电能质量在线监测装置所测的电能质量数据，应选择光伏发电站(逆变器)输出功率大于额定功率50%的时段内数据作为测量数据。4、电压/频率响应性能测试在光伏发电站或功率单元并网点处接入电网扰动发生装置，分别下发定压调频和定频调压指令，观察光伏发电站或功率单元在上述扰动指令下的响应特性是否满足Q/GDW6172011光伏电站接入电网技术规定的要求。5、低电压耐受性能测试本项测试适用于并入中、压电网的光伏发电站，在光伏发电站或功率单元并网点处接入低电压耐受测试装置，分别下发各类暂态故障时的电压跌落幅值和持续时间指令，观察光伏发电站或功率单
