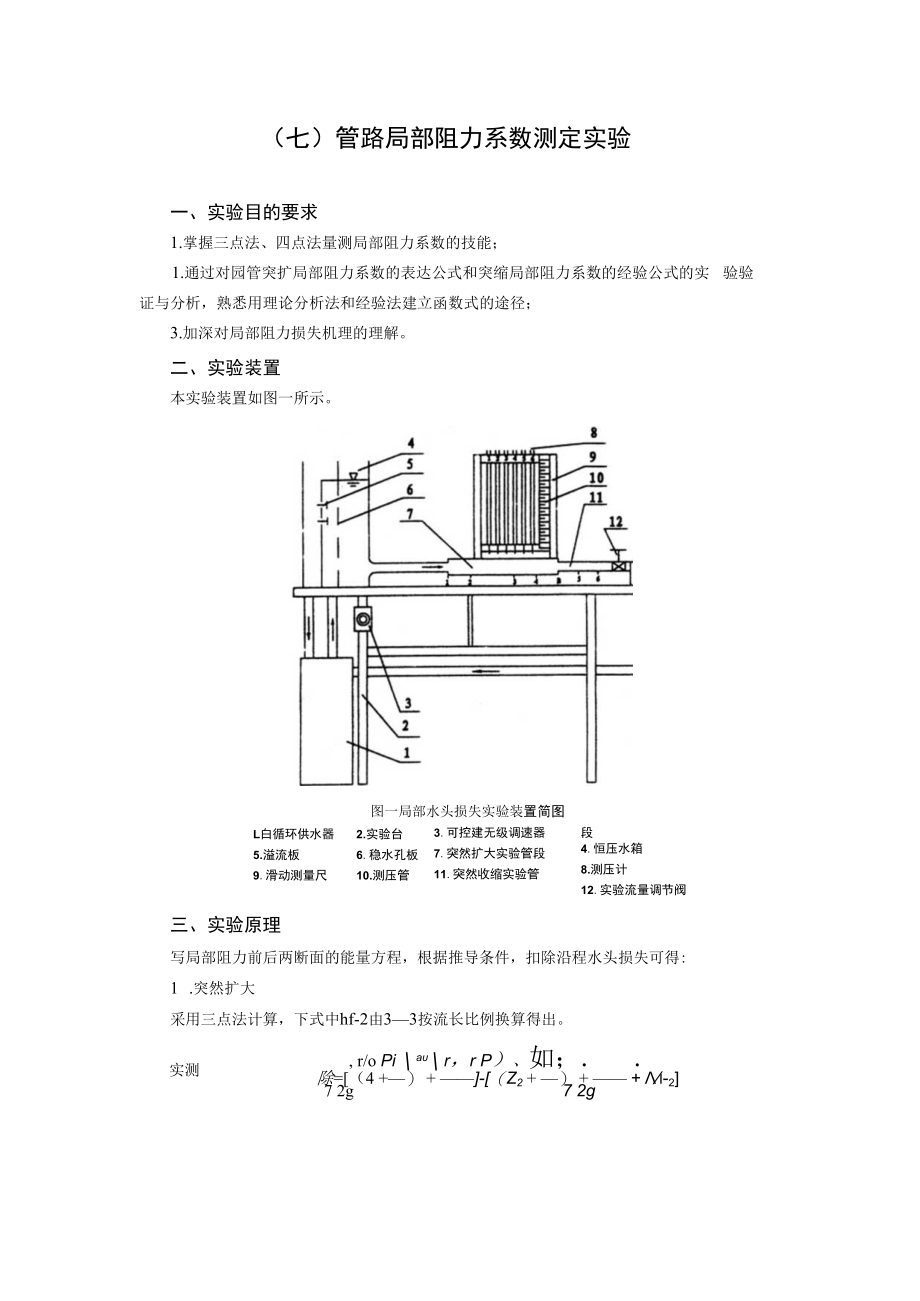

1、（七）管路局部阻力系数测定实验一、实验目的要求1.掌握三点法、四点法量测局部阻力系数的技能；1.通过对园管突扩局部阻力系数的表达公式和突缩局部阻力系数的经验公式的实 验验证与分析，熟悉用理论分析法和经验法建立函数式的途径；3.加深对局部阻力损失机理的理解。二、实验装置本实验装置如图一所示。图一局部水头损失实验装置简图L白循环供水器5.溢流板9.滑动测量尺2.实验台6.稳水孔板10.测压管3.可控建无级调速器7.突然扩大实验管段11.突然收缩实验管段4.恒压水箱8.测压计12.实验流量调节阀三、实验原理写局部阻力前后两断面的能量方程，根据推导条件，扣除沿程水头损失可得:1 .突然扩大采用三点法计
2、算，下式中hf-2由33按流长比例换算得出。实测, r/o Pi a r，r P）、如；.除=（4 +） + -（Z2 + ） + + i-27 2g7 2gW = (I-+2 .突然缩小采用四点法计算，下式中B点为突缩点，hf4-B由hf3-4换算得出，hfB5由hi换算得Y 2g实测 hjs = (Z4 + ) + 与iL -hf4_B (Z5 + ) + 芋5 + hj-5a1四、实验方法与步骤1 .测记实验有关常数。2 .打开电子调速器开关，使恒压水箱充水，排除实验管道中的滞留气体。待水箱溢 流后，检验泄水阀全关时，各测压管液面是否齐平，若不平，则需排气调平。3 .打开泄水阀至最大开度

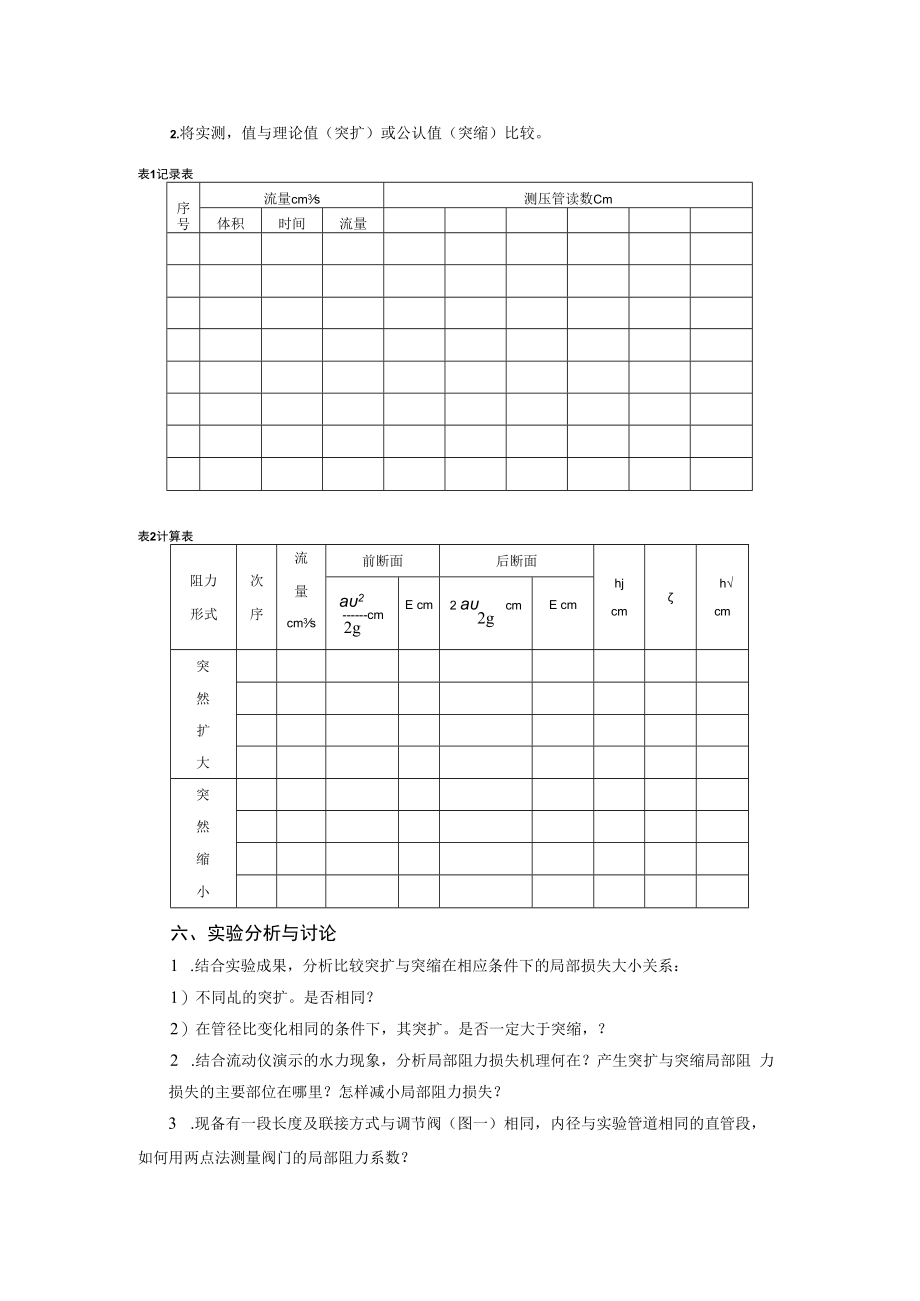

3、，待流量稳定后，测记测压管读数，同时用体积法测记流量。4 .改变泄水阀开度34次，分别测记测压管读数及流量。5 .实验完成后关闭泄水阀，检查测压管液面是否齐平？否则，需重做。五、实验成果及要求d=D=1 .记录计算有关常数。实验装置台号Nod2=d3= d4= D2=.d5=d6=D3=/12= 12cm,/23=24Cm,/34= 12cm,/4B=6cm,-5=6cm,5-6=6cm,0.5(1-A)=_2 .整理记录、计算表。2.将实测，值与理论值（突扩）或公认值（突缩）比较。表1记录表序 号流量cm3s测压管读数Cm体积时间流量表2计算表阻力形式次序流量cm3s前断面后断面hjcmhc
4、ma2cm2gE cm2 a cm2gE cm突然扩大突然缩小六、实验分析与讨论1 .结合实验成果，分析比较突扩与突缩在相应条件下的局部损失大小关系：1）不同乩的突扩。是否相同？2）在管径比变化相同的条件下，其突扩。是否一定大于突缩，？2 .结合流动仪演示的水力现象，分析局部阻力损失机理何在？产生突扩与突缩局部阻 力损失的主要部位在哪里？怎样减小局部阻力损失？3 .现备有一段长度及联接方式与调节阀（图一）相同，内径与实验管道相同的直管段，如何用两点法测量阀门的局部阻力系数？4.实验测得突缩管在不同管径比时的局部阻力系数(Re105)如下:序号12345d2d,0.20.40.60.81.00. 480. 420. 320. 180试用最小二乘法建立局部阻力系数的经验公式。5.试说明用理论分析法经验法建立相关物理量间函数关系式的途径。
