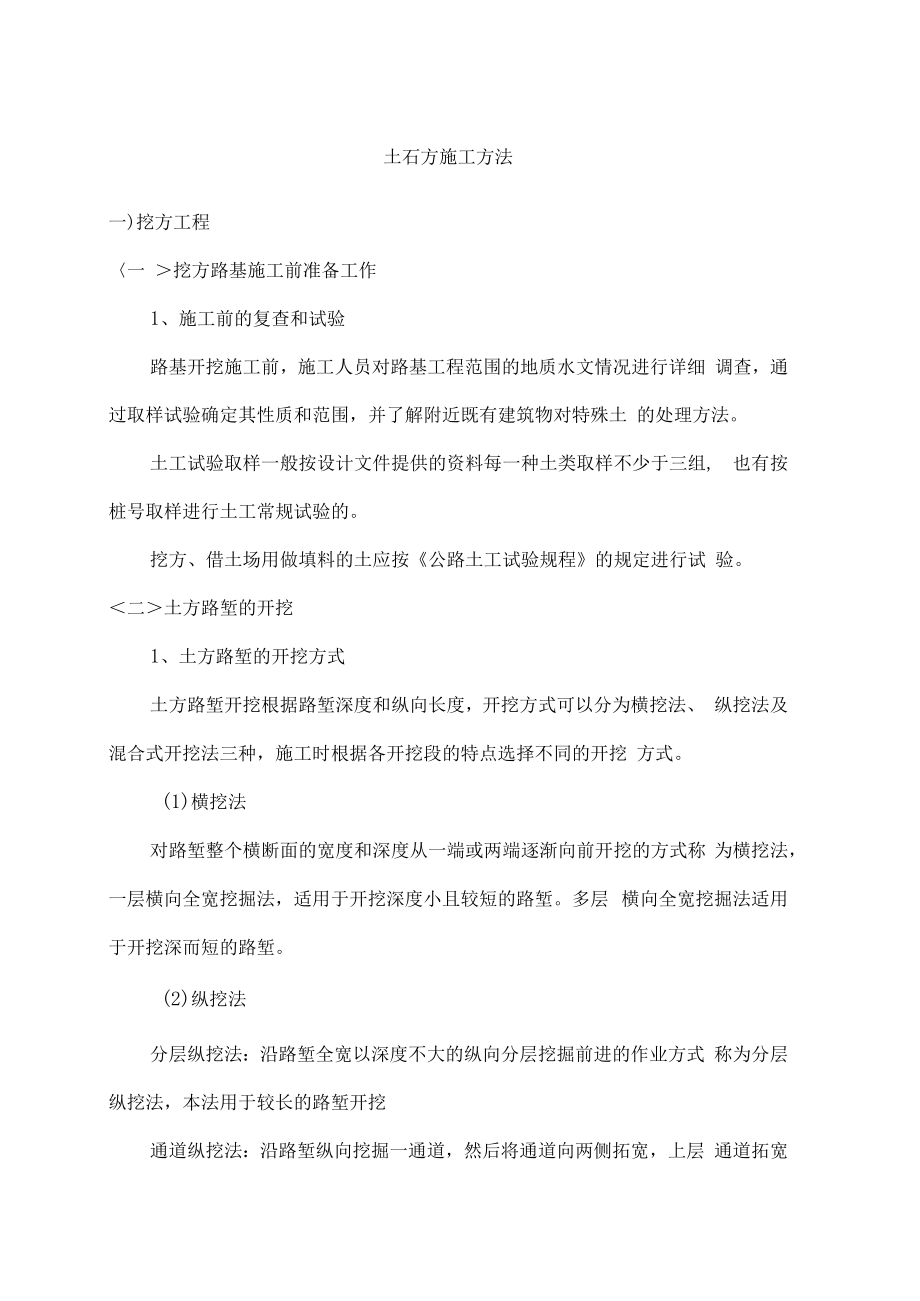

1、土石方施工方法一)挖方工程一 挖方路基施工前准备工作1、施工前的复查和试验路基开挖施工前，施工人员对路基工程范围的地质水文情况进行详细 调查，通过取样试验确定其性质和范围，并了解附近既有建筑物对特殊土 的处理方法。土工试验取样一般按设计文件提供的资料每一种土类取样不少于三组, 也有按桩号取样进行土工常规试验的。挖方、借土场用做填料的土应按公路土工试验规程的规定进行试 验。二土方路堑的开挖1、土方路堑的开挖方式土方路堑开挖根据路堑深度和纵向长度，开挖方式可以分为横挖法、 纵挖法及混合式开挖法三种，施工时根据各开挖段的特点选择不同的开挖 方式。(1)横挖法对路堑整个横断面的宽度和深度从一端或两端逐

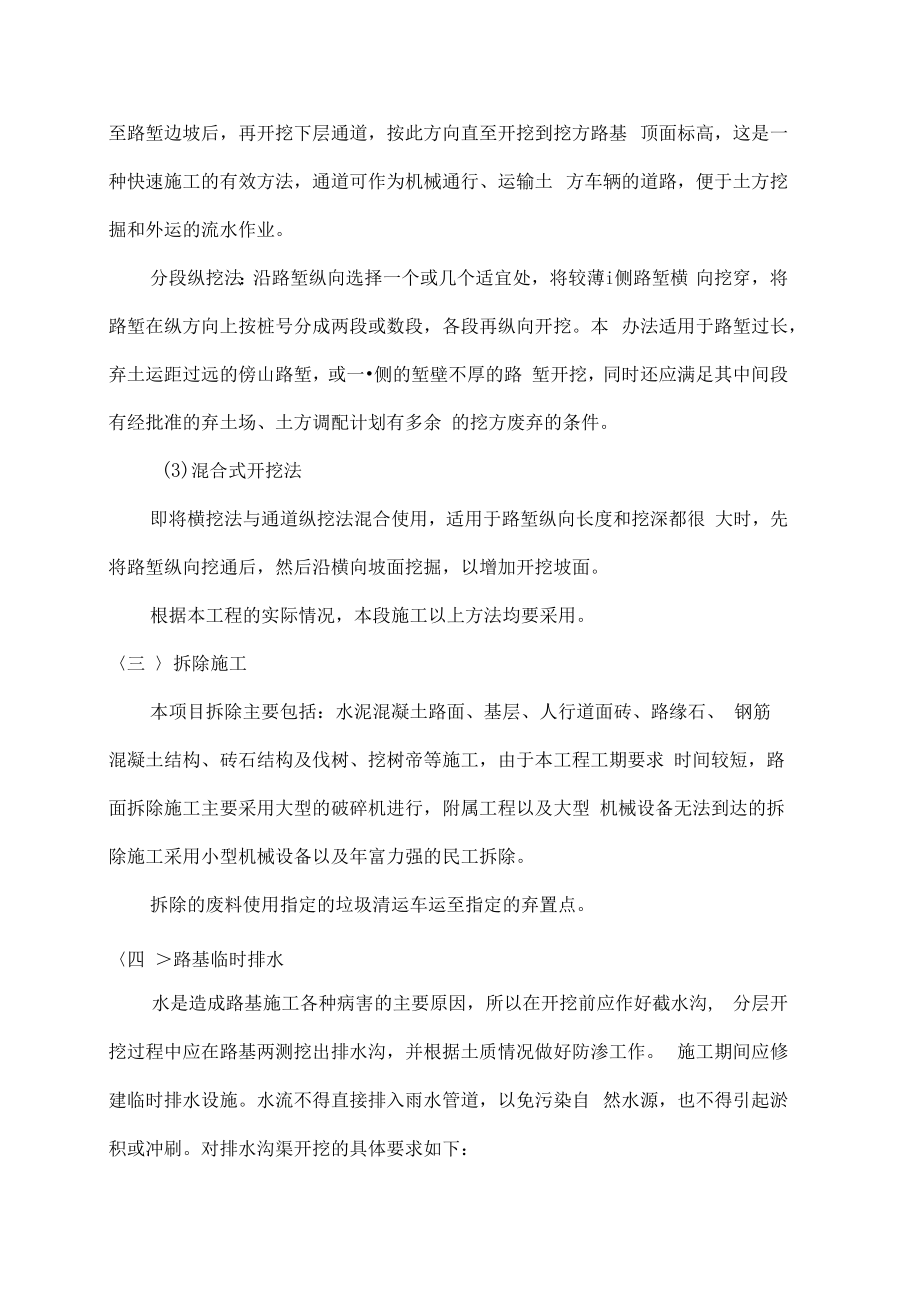

2、渐向前开挖的方式称 为横挖法，一层横向全宽挖掘法，适用于开挖深度小且较短的路堑。多层 横向全宽挖掘法适用于开挖深而短的路堑。(2)纵挖法分层纵挖法：沿路堑全宽以深度不大的纵向分层挖掘前进的作业方式 称为分层纵挖法，本法用于较长的路堑开挖通道纵挖法：沿路堑纵向挖掘一通道，然后将通道向两侧拓宽，上层 通道拓宽至路堑边坡后，再开挖下层通道，按此方向直至开挖到挖方路基 顶面标高，这是一种快速施工的有效方法，通道可作为机械通行、运输土 方车辆的道路，便于土方挖掘和外运的流水作业。分段纵挖法：沿路堑纵向选择一个或几个适宜处，将较薄i侧路堑横 向挖穿，将路堑在纵方向上按桩号分成两段或数段，各段再纵向开挖。本
3、 办法适用于路堑过长，弃土运距过远的傍山路堑，或一侧的堑壁不厚的路 堑开挖，同时还应满足其中间段有经批准的弃土场、土方调配计划有多余 的挖方废弃的条件。(3)混合式开挖法即将横挖法与通道纵挖法混合使用，适用于路堑纵向长度和挖深都很 大时，先将路堑纵向挖通后，然后沿横向坡面挖掘，以增加开挖坡面。根据本工程的实际情况，本段施工以上方法均要采用。三 拆除施工本项目拆除主要包括：水泥混凝土路面、基层、人行道面砖、路缘石、 钢筋混凝土结构、砖石结构及伐树、挖树帝等施工，由于本工程工期要求 时间较短，路面拆除施工主要采用大型的破碎机进行，附属工程以及大型 机械设备无法到达的拆除施工采用小型机械设备以及年富

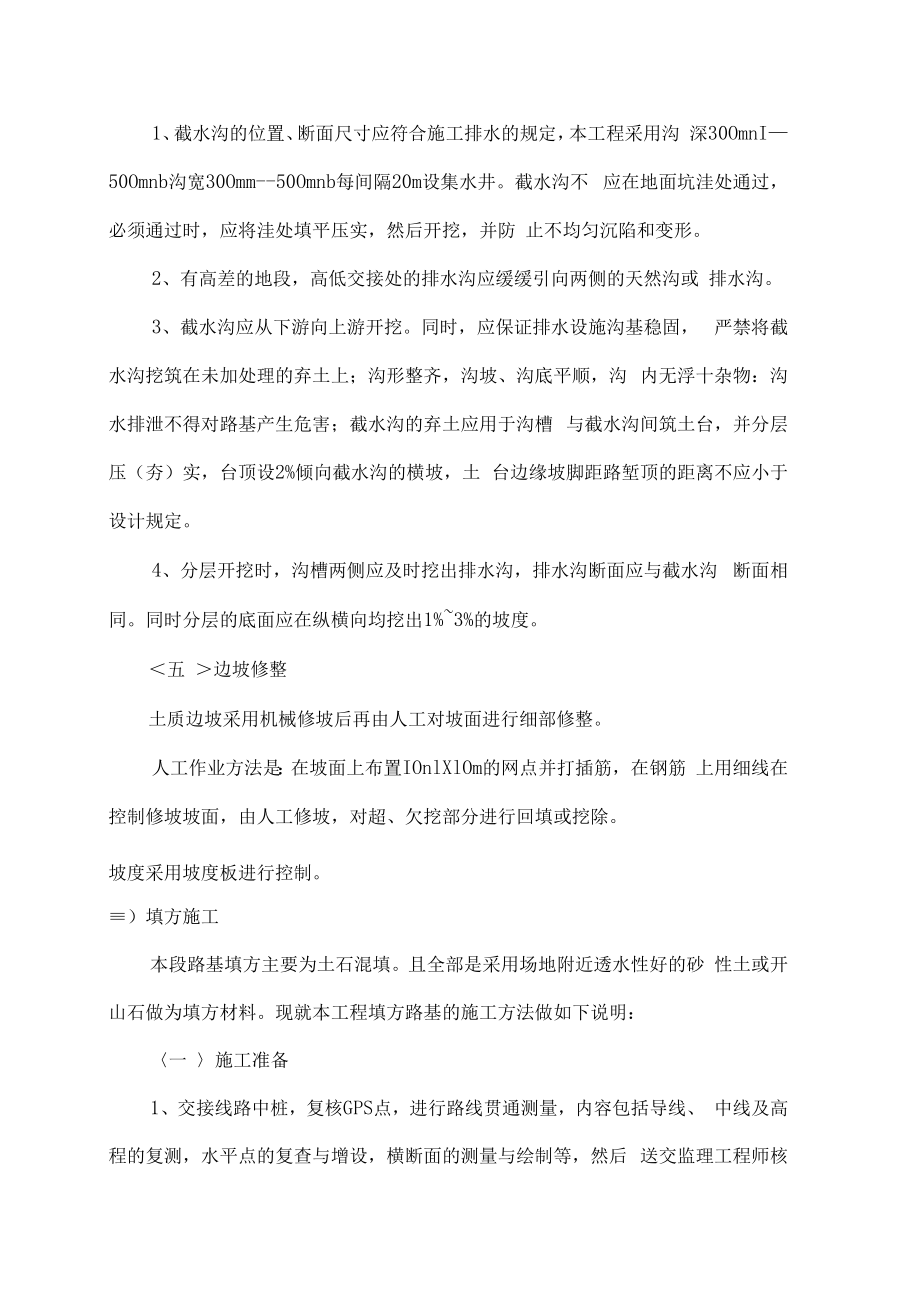

4、力强的民工拆除。拆除的废料使用指定的垃圾清运车运至指定的弃置点。四 路基临时排水水是造成路基施工各种病害的主要原因，所以在开挖前应作好截水沟, 分层开挖过程中应在路基两测挖出排水沟，并根据土质情况做好防渗工作。 施工期间应修建临时排水设施。水流不得直接排入雨水管道，以免污染自 然水源，也不得引起淤积或冲刷。对排水沟渠开挖的具体要求如下：1、截水沟的位置、断面尺寸应符合施工排水的规定，本工程采用沟 深30OmnI50Omnb沟宽30Omm-50Omnb每间隔20m设集水井。截水沟不 应在地面坑洼处通过，必须通过时，应将洼处填平压实，然后开挖，并防 止不均匀沉陷和变形。2、有高差的地段，高低交接处
5、的排水沟应缓缓引向两侧的天然沟或 排水沟。3、截水沟应从下游向上游开挖。同时，应保证排水设施沟基稳固， 严禁将截水沟挖筑在未加处理的弃土上；沟形整齐，沟坡、沟底平顺，沟 内无浮十杂物：沟水排泄不得对路基产生危害；截水沟的弃土应用于沟槽 与截水沟间筑土台，并分层压（夯）实，台顶设2%倾向截水沟的横坡，土 台边缘坡脚距路堑顶的距离不应小于设计规定。4、分层开挖时，沟槽两侧应及时挖出排水沟，排水沟断面应与截水沟 断面相同。同时分层的底面应在纵横向均挖出1%3%的坡度。五 边坡修整土质边坡采用机械修坡后再由人工对坡面进行细部修整。人工作业方法是：在坡面上布置IOnlXlOm的网点并打插筋，在钢筋 上用
6、细线在控制修坡坡面，由人工修坡，对超、欠挖部分进行回填或挖除。坡度采用坡度板进行控制。）填方施工本段路基填方主要为土石混填。且全部是采用场地附近透水性好的砂 性土或开山石做为填方材料。现就本工程填方路基的施工方法做如下说明：一 施工准备1、交接线路中桩，复核GPS点，进行路线贯通测量，内容包括导线、 中线及高程的复测，水平点的复查与增设，横断面的测量与绘制等，然后 送交监理工程师核查，核对无误后进行现场放样测量，放出路基中桩、边 桩，并标注路基挖填高度，以及取土坑、借土场、弃土场等的具体位置， 并提交监理工程师检查批准。2、填料试验：取土场的填料取有代表性的土样进行试验，试验方法按 公路土工试
7、验规程（JTJO51-93）执行。试验项目如下：（1）液限；（2）塑限；（3）颗粒大小分析试验；（4）含水量试验；（5） 土的承载比试验（CBR）值；（6）有机质含量试验；（7）易溶盐含量试验。把调查和试验结果以书面形式报告监理工程师备案。如所调查和试验 的结果与图纸资料不符时，提出解决方案报监理工程师审批。3、调查施工范围内的地质、水文、障碍物、文物古迹的详细情况。4、调查沿线电缆、光缆及管线位置、埋深，按设计要求进行改移或埋 设明显标志。5、修建临时排水设施，做到永临结合，以保证施工场地处于良好的排 水状态。6、场地清理：施工前将路基用地范围内的树木，灌木、垃圾、有机物 残渣及原地面以下1
8、0-20Cm内的草皮和表土清除。对妨碍视线、影响行车 的树木、灌木丛等进行砍伐或移植及清理。将树根全部挖除，清除的垃圾 由装载机配备汽车运至指定堆放区，场地清除完后全面进行填前碾压，使 密实度达到设计要求。7、拆除工程：根据现场的实际情况、施工、交通需要，制定确实可行 的拆除方案，经监理工程师批准后，按设计和规范要求进行拆除工作，拆 除一些钢筋碎结构物、砖石砌体结构物、拦水坝、急流槽等。8、规化作业程序、机械作业路线，做好土石方调配方案。二 铺筑试验段开工前，在熟悉设计文件的基础上，进行现场核对和施工调查，按照 有关规定进行试验后，把试验结果以书面形式报告监理工程师，待监理工 程师审批后，按照
9、监理工程师给定的各种土质参数如：松铺系数，压实厚 度等，根据不同的地质条件，分别选择有代表性的路段，铺筑面积不小于 20mX20m作为试验段，试验时记录：压实设备的类型、最佳组合方式；碾 压遍数及碾压速度、工序；每层材料的含水量等。绘制填料厚度、含水量、 压实方法、压实遍数与设计指标相关的规律曲线，确定施工最佳参数。在 现场试验时直到该种填料达到规定的压实度，各种质量检查达到标准为止。将试验结果报监理工程师批准后，确定标准化施工工艺以指导施工。施工 过程中如填料、压实机械发生变化时，重新做试验，取得准确参数。三施工方法一 施工原则施工时，按照有关规范组织安排。1、路基施工，集中力量连续快速施工
10、，分段完成；2、冬季施工时,不安排路基填筑施工，雨季尽量不进行路基填筑施工。3、作好截防排水措施，填筑面横向设置3%左右流水坡度，雨前碾压， 路堤两侧做好排水沟及坡面防护；4、对施工用水、生活用水严格管理，防止地表水渗入和冲刷边坡。二 路堤填筑1、填土路基施工中采取横断面半幅、纵向分层填筑方法施工。填料采用挖掘机配 合自卸汽车运输，推土机、平地机进行摊铺，分层填筑，振动压路机碾压。 按“四区段、八流程”作业法组织各项作业均衡进行，合理安排施工顺序、 工序进度和关键工序的作业循环，做到挖、装、运、卸、压实等工序紧密 衔接连续作业，尽量避免施工干扰，做到路基施工的正规化、标准化。（1）填方路基按路
11、基平行线分层控制填土标高，分层进行平行摊铺, 保证路基压实度。每层填料铺设的宽度每侧超出路堤设计宽度的30Cnb以 保证修整路基边坡后的路堤边缘有足够的压实度。不同土质的填料分层填 筑，且尽量减少层数，每种填料层总厚不得小于50cm,路堤填筑至路床顶 面最后一层的压实层厚度不小于IOcmo（2）路基填土高度小80cm （包括零填）时，对于原地清理与挖除之 后的土质基底，将表面翻松深30cm,然后整平压实，其压实度不小于95%o 路基填土高度（不包括路面厚度）大于80Cnl时，路堤基底整平处理并在填 筑前进行碾压，其压实度不小于90%。（3）地面自然横坡或纵坡陡于1： 5时，将原地面挖成台阶，台
12、阶宽 度不小于1m,用小型夯实机具加以夯实。台阶顶作2%的内倾斜坡，且台阶 保持无水。（4）加宽旧路堤时，沿旧路堤边坡挖成内倾2%、高1m、宽2m的台阶。 所用填料与旧路堤相同或选用透水性较好的材料。（5）路基填筑分几个作业段施工时，两个相邻段交接处不在同一时间 填筑，则先填段按1： 1坡度分层留台阶；如两段同时施工，则分层相互交 叠衔接，其搭接长度不小于2m.（6）用透水性较小的土填筑路堤时，将含水量控制在最佳含水量2% 范围内，当填筑路堤下层时，其顶部做成4%的双向横坡，填筑上层时，不 覆盖在由透水性较好的土质所填筑的下层边坡上。（7）路基填土要求洒水至最佳含水量碾压，对路基填土的土质严格
13、按 设计要求取用，对土质不满足CBR值要求的进行换填，在指定的取土场取 土进行路基填筑。（8）填方高度小于8米时边坡率为1： L 5,大于8米时，每8米设2 米宽的护坡道，边坡率为1： 1.5。（9）雨季填筑路堤时，保证随挖、随运、随填、随压，每层填土表面 筑成23%的横坡，并在雨前和收工前将铺填的松土碾压密实。（10）零填顶面以下0-30Cnl范围内的压密度，不小于95%。如果不符 合要求，翻松再压实，使压实度达到规定的要求。（H）旧路改造主要利用旧路路段，填方段根据旧路基填土及病害和 程度不同采用不同的工程措施，密实度及CBR值达不到要求的段落，将旧 路基按要求部分挖除，并换填CBR值满足
14、要求的填料；有层间水的挖方段 落，底基层以下换填60Cm砂砾垫层并设盲沟；土质不良地段，将旧路基全 部挖除，然后填筑满足CBR值的填料。2、填石路堤（1）修筑填石路堤，将石块逐层水平填筑，分层厚度不大于50cmo 石块最大粒径不得超过压实厚度的2/3,大面向下摆放平稳，紧密靠拢， 所有缝隙填以小石块或石屑，在填筑的同时，边坡用硬质石料码砌，厚度 不小于Inb在路床顶面以下50cm的范围内铺填有适当级配的砂石料，最 大粒径不超过IOcmo超粒径石料应进行破碎使填料颗粒符合要求。（2）填石路堤使用振动压路机分层洒水压实，压实时继续用小石块或 石屑填缝，直到压实层顶面稳定，不再下沉（无轮迹）、石块紧
15、密、表面平 整为止。（3）施工中压实度由现场试验确定的压实遍数控制。3、土石路堤土石路堤的压实方法与技术要求，应根据混合料中巨粒土的含量多少 确定。当混合料中巨粒土（粒径大于200mm的颗粒）含量多于70%时，其 压实作业接近于填石路堤，应按填石路堤的方法和要求进行。当混合料中 巨粒土的含量低于50%时，其压实作业接近于填石路堤，应按前述填土路 堤的方法和要求进行。4、高填方路堤高填方路堤的基底承受路堤土本身的荷载很大，因此对基底应进行场 地清理，并按照设计要求的基底承压强度进行压实，设计无要求时，基底 的压实度不应小于90%o当地基松软仅依靠对原土压实不能满足设计要求 的承压强度时，应进行地基加固处理，以达到设计要求。当基底处于陡峻 山坡上或谷底时，应作挖台阶处理，并严格分层填筑压实。当场地狭窄时， 压实工作应采用小型的手扶式振动压路机或振动夯进行。当场地较宽广时 应采用自行式12t以上的振动压路机碾压。5、路堤填筑时的注意事项：(1)河沟路堤填土，连同护道在内一并分层填筑，可能受水浸淹部分 的填料，应选用水稳性好的土料。(2)路堤修筑范围内，原地面的坑、洞、墓穴等，用原地的土或砂性 土回填，并按规定进行压实。(3)路堤基底原状土的强度不符合要求时，进行换填。(4)路基施工中为防止雨水冲刷边坡，在路基两侧20m左右做临时泄水槽，槽底铺塑料布，路肩做挡土塘，以利于雨水排
