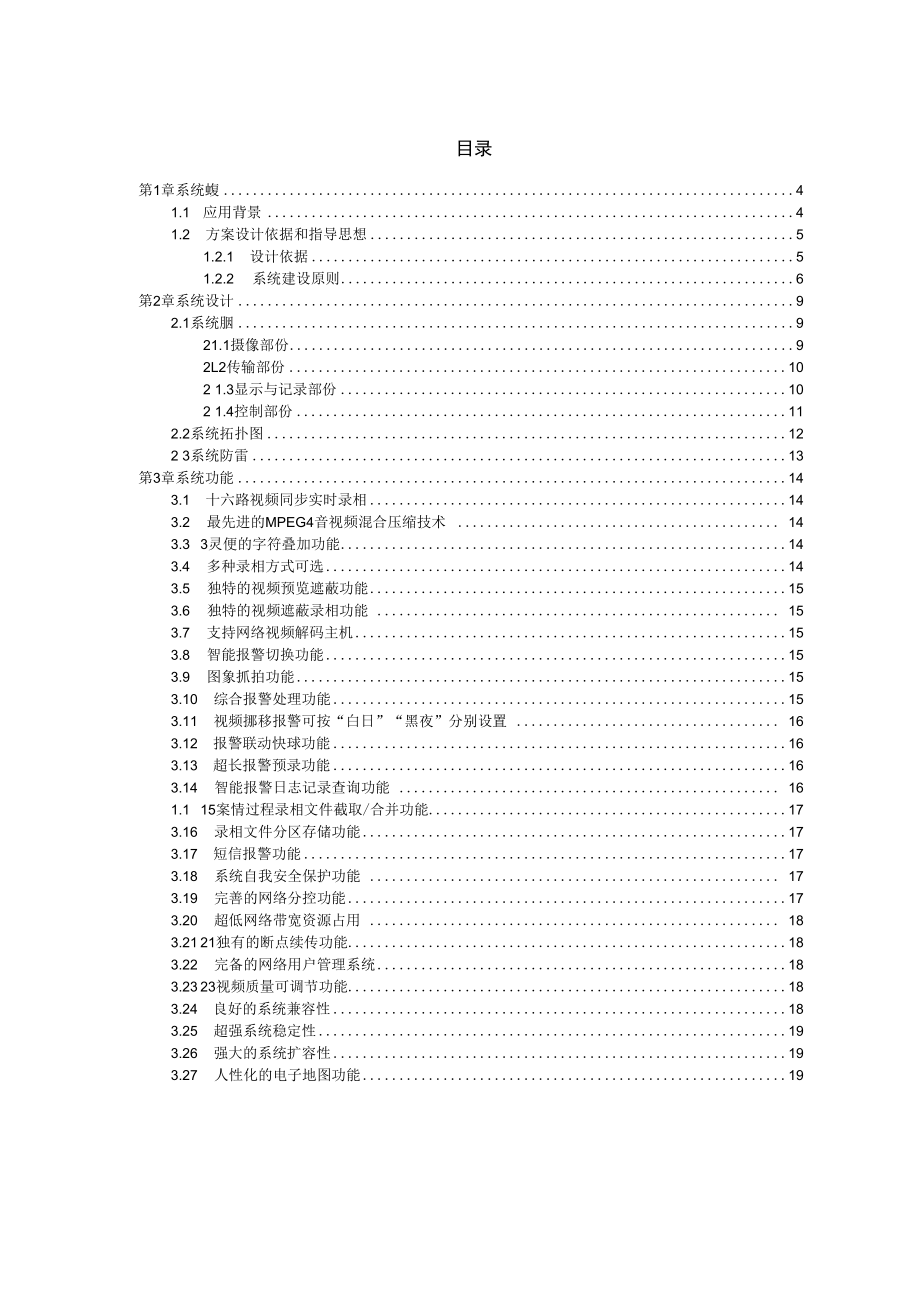

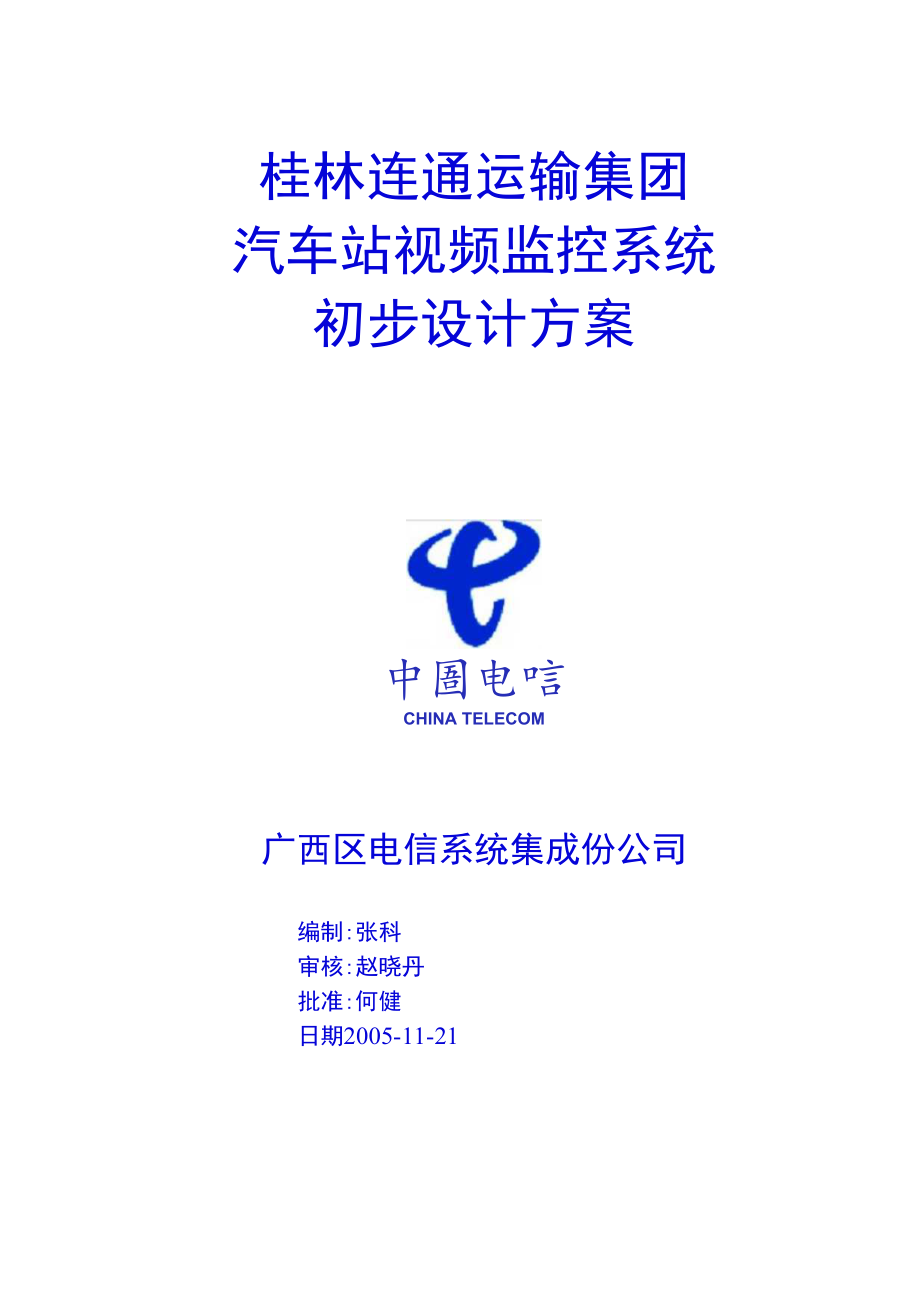

1、桂林连通运输集团汽车站视频监控系统初步设计方案中圄电唁CHINA TELECOM广西区电信系统集成份公司编制:张科审核:赵晓丹批准:何健日期2005-11-21目录第1章系统蝮41.1 应用背景41.2 方案设计依据和指导思想51.2.1 设计依据51.2.2 系统建设原则6第2章系统设计92.1系统胭921.1摄像部份92L2传输部份102 1.3显示与记录部份102 1.4控制部份112.2系统拓扑图122 3系统防雷13第3章系统功能143.1 十六路视频同步实时录相143.2 最先进的MPEG4音视频混合压缩技术 143.3 3灵便的字符叠加功能143.4 多种录相方式可选143.5
2、独特的视频预览遮蔽功能153.6 独特的视频遮蔽录相功能 153.7 支持网络视频解码主机153.8 智能报警切换功能153.9 图象抓拍功能153.10 综合报警处理功能153.11 视频挪移报警可按“白日”“黑夜”分别设置 163.12 报警联动快球功能163.13 超长报警预录功能163.14 智能报警日志记录查询功能 161.1 15案情过程录相文件截取/合并功能173.16 录相文件分区存储功能173.17 短信报警功能173.18 系统自我安全保护功能 173.19 完善的网络分控功能173.20 超低网络带宽资源占用 183.21 21独有的断点续传功能183.22 完备的网络用

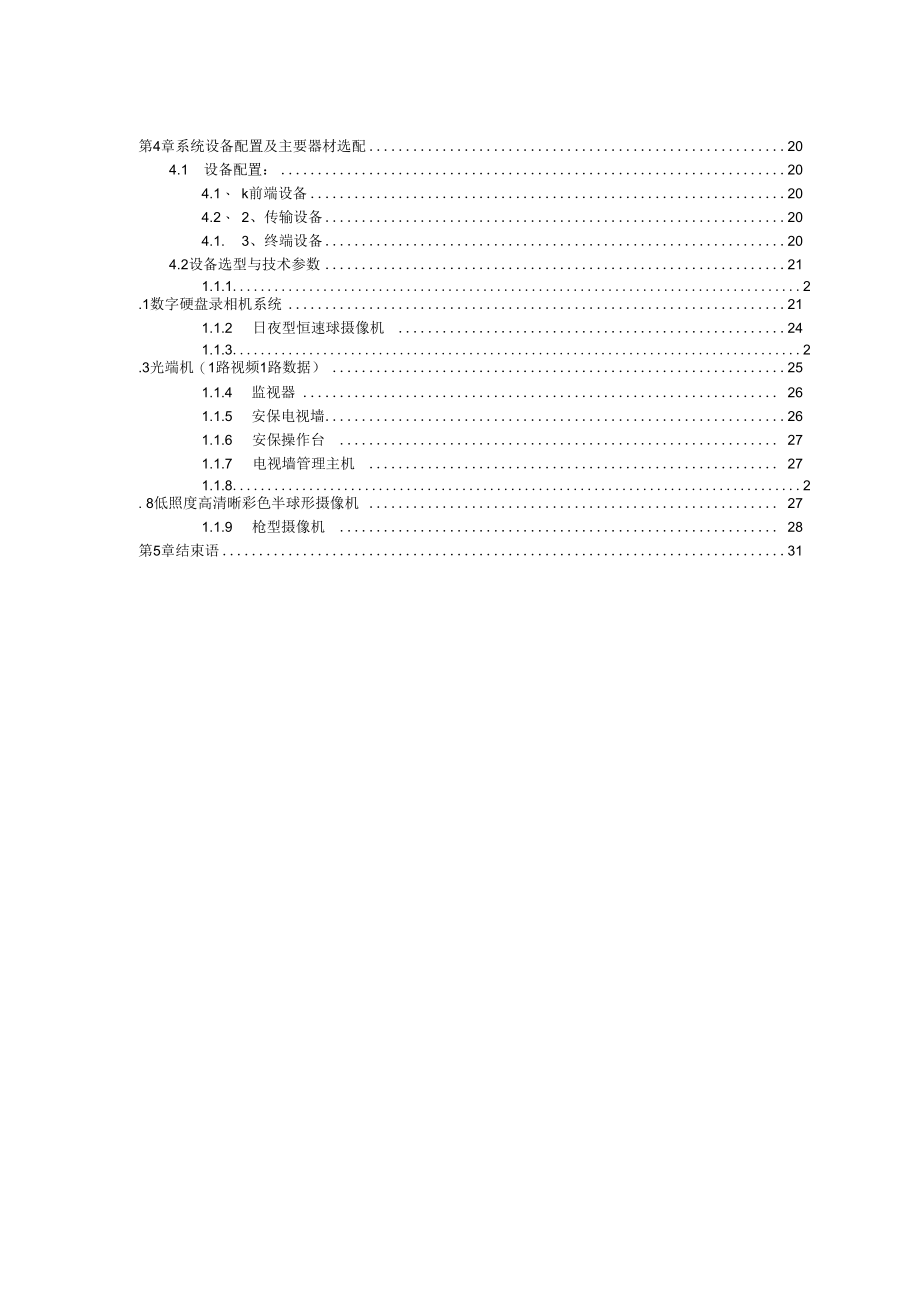

3、户管理系统183.23 23视频质量可调节功能183.24 良好的系统兼容性183.25 超强系统稳定性193.26 强大的系统扩容性193.27 人性化的电子地图功能19第4章系统设备配置及主要器材选配204.1 设备配置：204.1、 k前端设备204.2、 2、传输设备204.1. 3、终端设备204.2设备选型与技术参数211.1.1 2.1数字硬盘录相机系统211.1.2 日夜型恒速球摄像机 241.1.3 2.3光端机（1路视频1路数据）251.1.4 监视器 261.1.5 安保电视墙261.1.6 安保操作台 271.1.7 电视墙管理主机 271.1.8 2. 8低照度高清晰
4、彩色半球形摄像机 271.1.9 枪型摄像机 28第5章结束语31第1章系统概述1.1 应用背景车站是交通的交叉点，随时了解车站内候车室、广场、站台等公共区域的实 时情况是车站及各级领导最关注的，特别是重大节假日客流量非常大时，一旦浮现 重大险情各级领导需通过视频图象综观全局，实施指挥控制。各级领导可通过各自 的办公电脑上对自己管辖范围内现场实时情况进行实时现场指挥控制，并可远程控 制镜头的图象，并录制相关图象资料，有利于随时掌握现场动态，及时处理各种突 发事件，并迅速掌握第一手犯罪证据材料，对于车站范围内的秩序管理起到了积极 的作用。近年来偷盗、诈骗犯罪事件愈演愈烈，特别车站人流量大，人员复
5、杂，这 种现象最多。搞好车站安全管理工作，已是各级领导最为头痛之事。车站管理面临以下难题：1) .车站人流量大，人员复杂，小偷多，管理难；2) .等车的人员多，警惕心低，骗子多，管理难；3) .重大节假日客流量大，车站场地大，管理难；4) .保安人员文化程度低，素质差，管理难；5) .以票谋私、内外勾结，无票乘车现象多，难监督；6) .非法营运者进站拉客,管理难；7) .汽车站周围交通秩序混乱,管理难；8) . “非典”“禽流感”疫情隐患，排除难。监控系统提供全方位解决车站安全管理难题的有效途径:1) .车站各区域的现场动态不用逐点盘查便可以尽收眼底；2) .减少巡逻保安人员，不需每一个区域都
6、设立保安巡逻队，一只巡逻队就可；3) .提高了安全管理工作质量，避免了领导由于事故而焦虑不安；4) .检查无票坐车、进站接人的汽车是否私带无票旅客出站以及车站内部职工 是否严格验票；5) .监看售票员工作情况，了解售票员工作态度、特点、优缺点；6) .录相系统记录重要部位现场实时动态，为后期案件侦破提供依据；7) .副控系统为上级领导提供现场实况，便于领导实施指挥工作；8) .监控中心可对每一个区域进行实时扫描，及时掌握现在动态，以便即将防范。 管理人员可通过系统软件对任意区域进行监控、监听，对任意区域内的镜头作全方位(350) 旋转、变焦、变距、变光圈拍摄特写；提前发现隐患，及时处理突发事件
7、各级管理部门和领导 可通过主控中心电视墙实现对各区域管理工作进行审查和评估。1. 2方案设计依据和指导思想1.1.1 设计依据我们根据监控系统的实际要求、建设标准及安防技防的需要，结合现场实际情 况综合运用电子信息技术、计算机网络技术、网络视频监控技术等，遵照国家相关 技术规程的前提，并符合先进、可靠、合理、合用等原则进行系统设计。确保密切 环绕客户需求，充分体现建设者的意图，保护投资者的利益，发挥效益的最大化， 同时也充分考虑今后使用者的维护、使用、保养及系统扩展的方便性等。本设计将依据和参照以下的设计规范和要求进行：1)民用闭路监视电视系统工程技术规范GB 50198-942)民用建造电气
8、设计规范JGJ/T16-923)安全防范通用图形符合GA/T74-944)安全防范工程程序与要求GA/T75-945)彩色电视图象质量主观评价方法GB7401-876)工业企业通讯接地设计规范GBJ79-857)工业电视系统工程设计规范GBJl15-878)高频干扰试验IEX255-22-19)辐射电磁场干扰试验IEx255-22310)安全防范系统通用图形符号GA/T74-20001.1.2 系统建设原则监控系统是一项庞大而复杂的系统工程，由于整个系统的结构复杂，所以在系 统的建立之初就应充分考监控系统工程的科学化管理、质量控制问题，又要涉及到 系统规模分布实施的问题。因为它与整个城市建设是
9、息息相关的，所以它应当是先 进的，符合国际发展潮流的，同时也应该充分考虑用户的经济因素，并且具有随着 城市的建设、发展。因此，方案的设计必须在以下几个方面得到保证：1）专业化的设计人员进行设计。监控系统是专业化很强的系统，从管理、设计、 安装、调试到验收，都要经公安部门审核，惟独专业化的人员进行设计，才干保证 系统符合公司部门和安防事业的要求。符合国际发展潮流与城市实际相结合的特性化设计，监控系统的布线、设备安 装、调试、试运行、测试、验收以及完整的、符合IS09000标准的监控系统质量控 制体系。2）整个系统稳定、可靠、易于维护、操作和符合管理需求的，并保证系统容易 升级换代。设计是根据社会
10、治安监控系统的需求、法规的限制、各监控点所属地理环境和 现场建造物的特点，设计出高可靠性、先进性、成熟性、安全性，易管理、易维护、 易扩展、性价比高的安全监控系统。监控系统运用数字、摹拟视频技术、计算机通信技术、网络技术和相关系统及 设备，采用实时动态监控、记录查询、网络传输、分级控制、授权访问、资源共享 等方式，实现对各监控点的治安动态进行监控。根据地域管辖和需求，将监控图象实时传输到监控室和监控中心，通过图象资源和整合、共享，实时、清晰、直观地 了解和掌握监控区域的社会治安动态。为充分发挥系统在打击、预防犯罪，处置突 发性事件，创建安全工作中的作用，监控系统工程的建设应遵循以下原则： 1）
11、、可靠性整个监控系统的可靠性是第一位的。我们在系统设计、设备选型、调试、安装 等环节都将严格执行国家、行业的有关标准及公安部门有关安全技术防范的要求， 贯彻质量条例，保证系统的可靠性。采用成熟、稳定、完善和通用的技术设备，系 统具有升级能力和技术支持，能够保证全天候长期稳定运行。有完备的技术培训和 质量保证体系 2）、经济性在先进、可靠和充分满足系统功能的前提下，体现高性价比。采用经济实用的 技术和设备，充分利用现有设备和资源，综合考虑系统的建设、升级和维护费用。 3）、独立性系统应建成为直属部门一体化管理的独立体系，应用层相对独立，与其它弱电 系统可独立管理，以减少系统可能造成的干扰。4）、
12、安全性硬件设备具有防破坏性的安全性功能，整个系统、网络、设备、中心机房和前 端，防雷击、过载、断电和人为破坏，软件不受病毒感染、黑客攻击具有高度的安 全和保密性。5）、扩充性系统是一个相对开放的系统，根据系统中心设备的授权，对其使用、访问、查 询等进行授权，结合工程要求，以及今后发展的要求，使系统有较大的扩充余地。 选择标准化的部件，具有很大的灵便性和容量扩展性。遵守各种标准规定、规范进行设计，为系统的扩展提供一个良好的环境。系统设计采用支持并符合国际标准、国家标准、工业标准及行业标准的产品， 使系统具有良好的兼容性，以利于现在和将来的设备选型及联网集成，便与保证各 供应商产品的协同运行，便于
13、施工、维护和降低成本。6）、统一性统一和开放控制协议、编解码协议、接口协议、压缩格式、传输协议，提供透 明传输通道。7）、易操作性及实用性提供清晰、简洁、友好的中文操作界面，操控简便、灵便，易学易用，便于管 理和维护，能自动纠错和系统恢复，整个系统的操作简单、快捷、环节少以保证不 同文化层次的操作者及有关领导熟练操作系统。系统具有高度友好的界面和使用性。 系统有非常强的容错操作能力，使得在各种可能发生的误操作下，不引起系统的混 乱。8）、标准性设计图纸和施工图纸按照国家标准绘制，施工按照国家标准规范进行，以保证质量。 9）、发展性系统应在初步设计时，就考虑未来良好的发展性，以降低未来发展的成本
14、，使 系统具有良好的可持续发展性。10）、经济性在满足城区监控系统要求及原有城区监控系统前提下，在确保系统稳定可靠、 性能良好的基础上，在考虑系统的先进性的同时，按需选择系统和设备，做到合理、 实用，降低成本，从而达到极高的性能价格比，大大降低了管理的运营成本。系统， 将以安全可靠，经济合用，为今后的发展留有接口为主要目的，这是我们设计的主 要指导思想。第2章系统设计2.1 系统组成闭路视频监控系统的主要功能是对现场实况进行监视。它使管理人员在控制室 中能观察到所有重要地点的情况，将监测区的情况以图象方式实时传送到管理中心， 值班人员通过主控显示器可以随时了解这些重要场所的情况。闭路视频监控系
15、统依结构可分为：摄像、传输、控制和显示记录四部份。各部 分之间关系如下图所示。2.1.1 摄像部份是安装在现场的，它包括摄像机、镜头、防护罩、支架和电动云台。它的任务 是对被摄体进行摄像，并把摄得的光信号转换成电信号。车站的售票大厅、候车厅、车站站台、车站出口、车站检票口，以及车站广场 等地方需要设立监控点；候车厅、车站广场等地方需要设立电动云台，候车厅、车 站广场、售票大厅需要设立可变焦、变距镜头用于拍摄特写；设立监控点一来可以 起到震慑作用，防止犯罪份子存有侥幸心理；二来为案件侦破提供有利证据。2.1.2 传输部份把现场摄像机发出的电信号传送到控制室，它普通包括线缆、路线驱动设备等。本监控系统视频信号采用同轴电缆的视频基带传输方式(SYV75-5),控制信号 采用三芯屏蔽绞线的通讯编码的间接控制传输方式。解码器为RS485接口，24V
