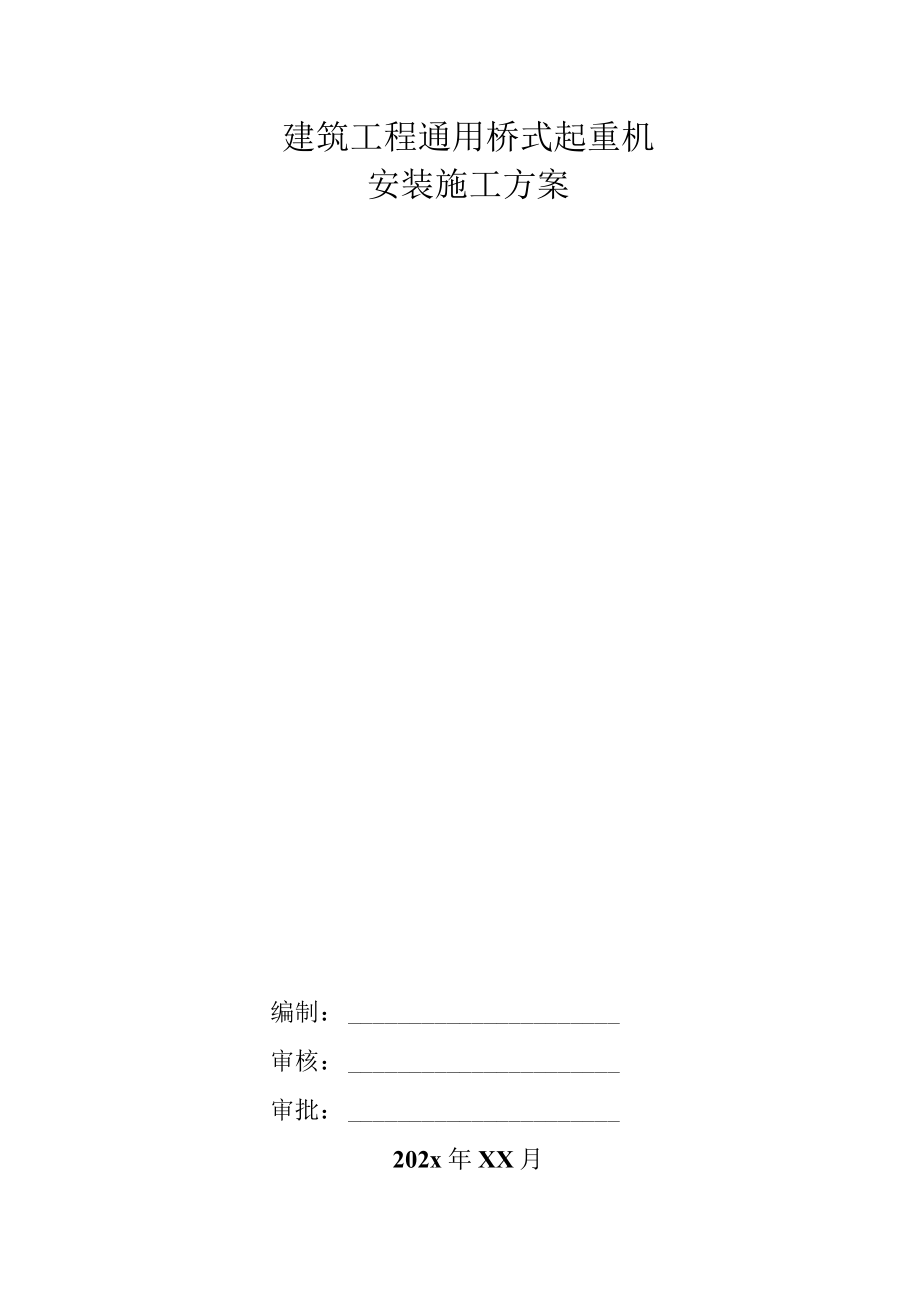

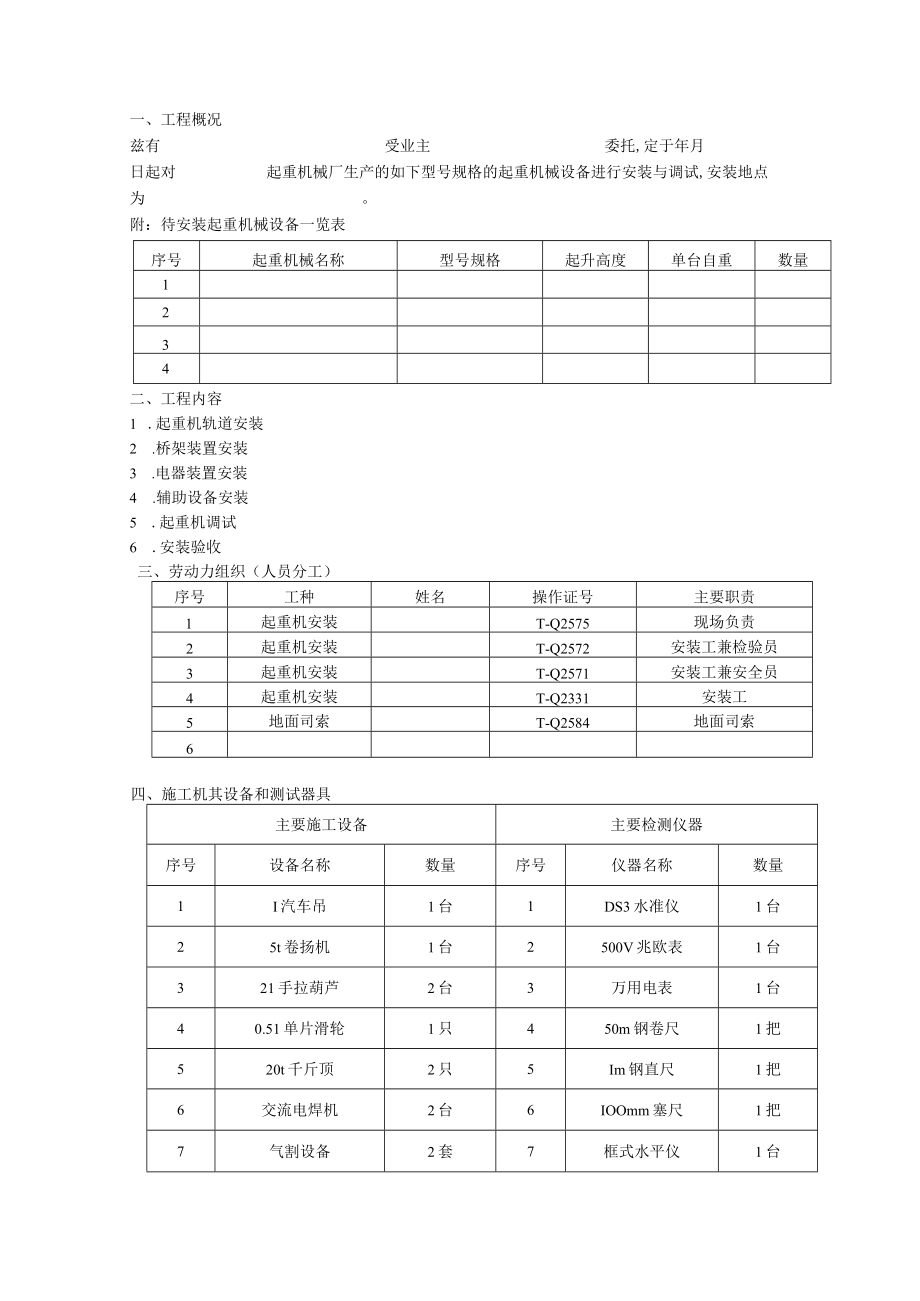

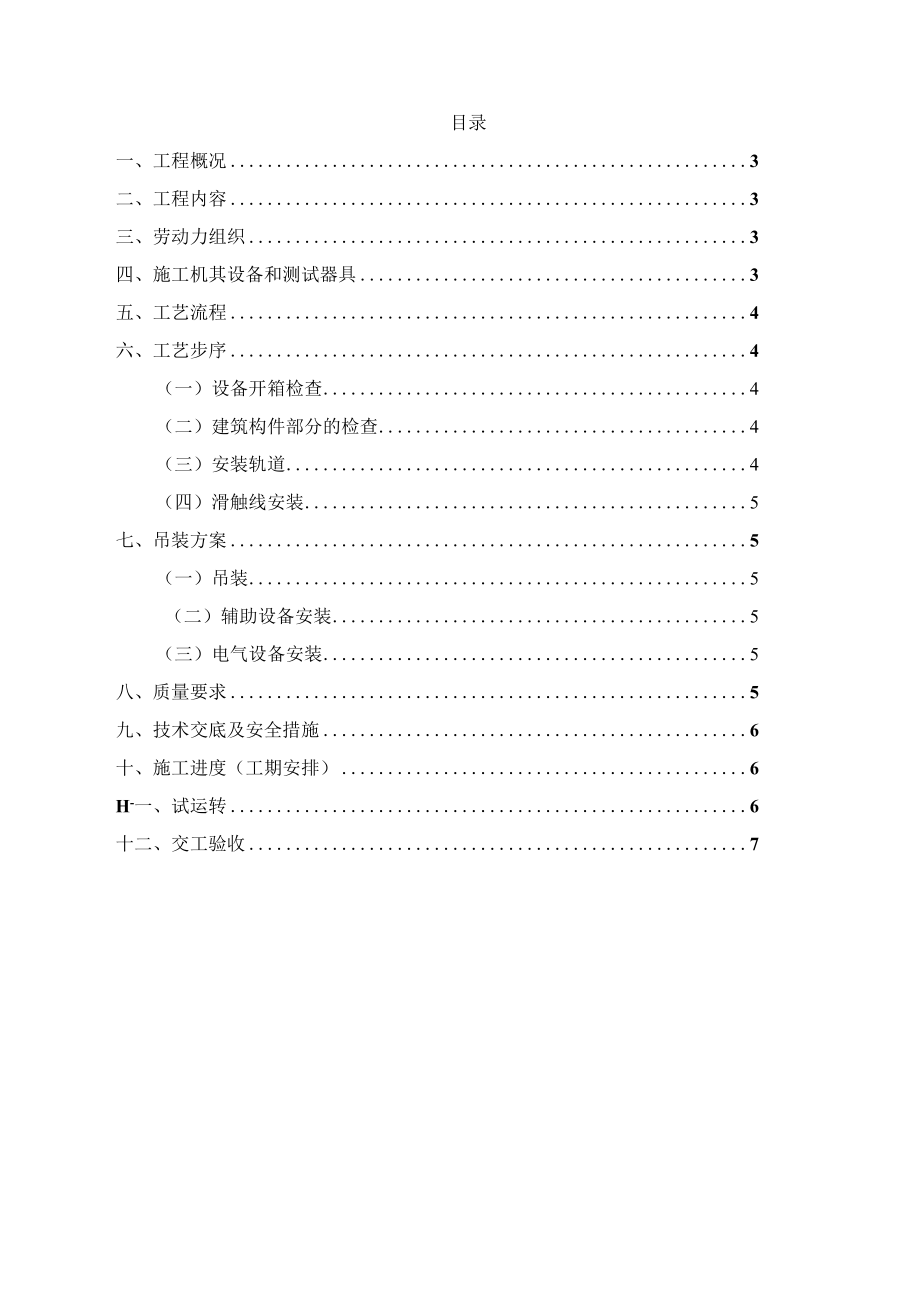

1、建筑工程通用桥式起重机安装施工方案编制：审核：审批：202x年XX月目录一、工程概况3二、工程内容3三、劳动力组织3四、施工机其设备和测试器具3五、工艺流程4六、工艺步序4（一）设备开箱检查4（二）建筑构件部分的检查4（三）安装轨道4（四）滑触线安装5七、吊装方案5（一）吊装5（二）辅助设备安装5（三）电气设备安装5八、质量要求5九、技术交底及安全措施6十、施工进度（工期安排）6H-一、试运转6十二、交工验收7一、工程概况兹有受业主委托,定于年月日起对起重机械厂生产的如下型号规格的起重机械设备进行安装与调试,安装地点为。附：待安装起重机械设备一览表序号起重机械名称型号规格起升高度单台自重数量1
2、234二、工程内容1 .起重机轨道安装2 .桥架装置安装3 .电器装置安装4 .辅助设备安装5 .起重机调试6 .安装验收三、劳动力组织（人员分工）序号工种姓名操作证号主要职责1起重机安装T-Q2575现场负责2起重机安装T-Q2572安装工兼检验员3起重机安装T-Q2571安装工兼安全员4起重机安装T-Q2331安装工5地面司索T-Q2584地面司索6四、施工机其设备和测试器具主要施工设备主要检测仪器序号设备名称数量序号仪器名称数量1I汽车吊1台1DS3水准仪1台25t卷扬机1台2500V兆欧表1台321手拉葫芦2台3万用电表1台40.51单片滑轮1只450m钢卷尺1把520t千斤顶2只5I
3、m钢直尺1把6交流电焊机2台6IOOmm塞尺1把7气割设备2套7框式水平仪1台8砂轮切割机1台80-2（X）游标卡尺1把9角向磨光机2台90-200N弹簧秤1把1()安全带4副1()手虎钳1把五、工艺流程设备开箱检查一建筑构件部分的检查一安装轨道一滑触线安装一吊装一组装通用桥式起重机一起重机电气及附件安装起重机试运转一自检一竣工交检六、工艺步序（一）设备开箱检查由安装单位和设备使用单位共同成立开箱验收小组，根据装箱清单逐一清点货物，并认真填写开箱验收记录。1 .根据随机文件目录查对使用说明书、电气原理图、布线图、产品合格证（包括主要材料质保书、电动葫芦合格证等）,2 .根据装箱清单所列零部件规
4、格型号、数量逐一清点货物。3 .检查各部件是否完好无损，有无人为因素的变形损伤。4 .验收结束后，认真填写开箱验收记录，并共同签字。5 .将验收后的设备妥善保管。（二）建筑构件部分的检查根据业主提供的建筑构件检测数据，对建筑构件部分进行复查。L承轨梁顶面标高。6 .承轨梁中心位置及两侧承轨梁中心距O7 .承轨梁已预留孔及预埋螺栓时中心线的偏离。（三）安装轨道1 .放线：根据起重机轨距在承轨梁上放线，弹出轨道中心线，再按轨道底宽，弹出轨道底边线,以导电侧的轨道线为基准，根据轨距，用钢卷尺、弹簧秤定出另一侧轨道中心线，同样弹出轨道中心线。2 .调整标高：根据所测标高，添加所需的垫板。3 .轨道上位
5、：用手拉葫芦分别将调直的轨道吊装到承轨梁上，吊放在所需位置，把轨道底面用20mm左右厚度的木板垫起来，以便放置钢垫板和防震垫片。4 .轨道找正、定位、紧固：将安装轨道用的一切材料及工具如螺栓组、轨道压板等吊到承轨梁上，并组对好，以防掉下伤人。钢垫和防震垫板垫好后，将轨道下的木板抽出，然后用鱼尾板把轨道连成一体，其轨道接头间隙不应大于2mm左右，两侧轨道接头错开，且错开距离不得等于轮距，接头左、右、上三面偏移均应小于1mm,根据中心线大体找成一根直线，用轨道压板等把轨道初步固定，最后进行全面找正，符合要求后把螺栓全部紧固。5 .轨距测量：使用弹簧秤对钢著尺施以150N拉力测量轨距，且每根轨道至少
6、测量三点。轨道跨度极限偏差值L3S应符合：S10m,S=3mm;sl（）m,S=3+0.25（S-10）mm,且最大值不超过土15mm。6 .在轨道总长度内，侧向极限偏差为10mm:轨道顶面相对于理论高度的极限偏差为土Iomm：两根轨道的高度差最大10mm;轨道中心与承轨梁中心之间的偏差不得超过承轨梁腹板厚度的一半。7 .轨道要可靠接地，其接地电阻小于4欧姆。（四）滑触线安装L按照安全滑触线产品要求，先安装固定支架。2 .将每根滑触线用吊杆螺栓定位。3 .滑触线组装，组装时调整与轨道在水平、垂直两个方向的平行度，不应大于1.5/KMX）,且全长不超过15mm04 .先固定一段标准段滑触线，再逐
7、段按标准安装固定。5 .安装集电器，保证集电器电刷与导电滑道结合紧密、运行平滑。七、吊装方案（一）吊装根据现场及起吊设备条件，决定采用分片吊装、然后再在承轨梁上组装的方案。根据起重机起升高度、单片主梁及小车总成自重，选用用足够吨位（t）的汽车吊吊装。L先将导电侧主梁梁捆绑好，在主梁两端各系足够长度的缆绳，缓慢起升2（X）-30Omm后刹车。6 .检查起吊用的钢丝绳是否牢靠。7 .当双梁起重机缓缓吊起，用主梁两端缆绳控制吊起的起平稳，并保证不与附近建筑物等干涉。起吊到超过轨道高度后起重机导电侧主梁调整到安装位置，吊机缓缓放落。8 .在导电侧主梁车轮处用木块制动，并在端梁接口处用枕木垫实。9 .捆
8、扎起吊传动侧主梁，起吊到一定高度后在主梁下垫支架，将司机室移至传动侧主梁下同主梁定位连接。10 将带有司机室的传动侧主梁起吊到一定高度后，用缆绳将其调整到安装位置。11 用螺栓将两片主梁连接，按要求对称紧固螺栓组。12 拆除吊索及枕木。13 起吊小车，将小车吊至桥架轨道。（二）辅助设备安装1 .吊装维修吊笼，使之与主粱焊接牢固。2 .安装端梁栏杆、小车栏杆、大车动侧栏杆、导电侧竖架及栏杆、小运电缆滑线。3 .安装小车导电支架、斜梯及平台。4 .安装吊钩，用钢丝绳压板紧固钢缆绳头。5 .安装缓冲碰头。（三）电气设备安装1 .按照电气总图，安装全部电气设备和元件。2 .安装在走台上的控制屏（箱）、
9、电阻器等较重的设备，应尽量使支架牢固地搭接在走台大拉筋上，电阻器应尽量靠近控制屏（箱），使联接导线最短。3 .电阻器应沿着平行主梁的方向放置，电阻器迭装时不超过4箱。4 .按照电气原理图，放线将全部电气设备和元件连接。5 .导线应走线管（线槽），线管出线口应加橡皮护套，全部导线的端头应按设计图纸上的编号作好标记，以便检修。6 .电缆挂装于滑车上，电缆下挂长度适宜、均匀，滑车运动灵活。7 .起重机上凡易触及裸露导电部分应有防护装置。8 .在检查接线正确无误后，通电调试。八、质量要求1 .轨道安装要求：轨道跨度极限偏差值应符合：Sl（）m,S=3mm:Sl（）m,S=3+（）.25（S-l（）mm
10、,且最大不超过15mm。在轨道总长度内，侧向极限偏差为10mm；轨道顶面相对于理论高度的极限偏差为10mm；两根轨道的高度差最大Iomm；轨道中心与承轨梁中心之间的偏差不得超过承轨梁腹板厚度的一半。2 .桥架安装完毕后，检查主要参数应符合要求：a.主梁上拱度=(0.91.4)SZl(X)Omm,最大值在跨中10范围;b.主梁旁弯fWSl20(X)mm,凸向走台侧，Sl首尾大筋板两距；c.桥架对角线差ISl-S2I5mm;d.小车轨距偏差：跨端：2；跨中SW19.5m,+5/+1、S19.5m,+71e.跨度偏差5mm3 .空载试验：在完成试运行前准备工作后，给安装完毕的双梁起重机通电，检查操纵
11、方向与运行方向应保持一致，大、小车不应卡轨，吊钩放到底时，卷筒上应留有2圈以上的钢丝绳，起升(下降)限位有效工作，大运、小运限位开关工作可靠，大车刹车应保持同步。4 .静负荷试验：将起重机停在立柱处，起吊1.25倍额定或荷，使重物悬空离地IOCm左右，历时Iomin后卸我，反复三次，检查起重机钢结构部分不得有塑性变形。5 .动负荷试验：起升1.1倍倍额定载荷，离地后同时起才运行和起升机构，反复运行30min,起重机动作应灵敏、平稳、可靠。九、技术交底及安全措施L参加安装施工的工作人员，均应持有安全操作证，并对施工人员进行必要技术交底，熟悉施工方案，并按照施工方案要求安装。6 .施工过程中，施工
12、人员具体分工，明确职责，吊装时划分施工警戒区，并设有禁区标志，非施工人员严禁入内，所有施工人员进入现场时必须头戴安全帽，熟悉指挥信号，在整个吊装过程中听从专人指挥，不得擅自离开工作岗位。7 .再整个施工过程中，随时作好现场清理工作，清理一切障碍物以利操作。凡参加高空作业人员，操作时应佩带安全带，并在安全可靠的地方挂好安全带。高空作业应背工具包，严禁从高空向地面乱扔工具和杂物，以免伤人或造成其它意外事故。8 .设备吊装前，要严格检查吊装用钢丝绳的选用及捆扎是否牢靠。设备吊装过程中，起升下降要平稳，不准有冲击、振动现象，不允许任何人随同设备升降。在吊装过程中如因故中断，则必须采取有效措施进处理，不
13、得使设备长时间停留在空中。现场负责人对整个吊装过程安全负责。9 .操作人员在承轨梁上行走时，不得在轨道上行走，应穿平底鞋，同时扎紧裤腿，以防挂钩信其它物件而出意外。10 在工作时间不得打闹，严禁酒后操作。11 凡是利用建筑物作锚点或吊点进，必须得到业主设备政基建管理部门的同意方可使用，同时在建筑物周围填上木块等以免损坏建筑物或钢丝绳。12 开车时，应事先和各工种联系好后方可开车。十、施工进度(工期安排)定于年月日起对起重机械厂生产的台起重机进行安装与调试，计划，预计年月日安装调试完毕，月日至月日进行完工自检，月日报质量技术监督局安装验收。十一、试运转1 .试运转前准备工作：检查各润滑点是否有足
14、够的润滑油，检查各紧固件(螺栓、绳头等)是否牢靠，钢丝绳缠绕是否有卡阻现象。2 .试运转：a.空载试验：同第八项质量要求。b.静负荷试验：同第八项质量要求。c.动负荷试验：同第八项质量要求。十二、交工验收1 .对监检过程中的监检意见及时整改。2 .认真自检，填写自检报告.3 .在确认自检合格后进行交工验收。卷扬机检查记录表编号：公司班工程名称：卷扬机编号：安装地点：检查项目内容：（对符合要求的项目，请在方框内打勾）1、铭牌编号、额定载荷标志完整清晰；口2、齿轮箱完整、润滑油充分、轴承无严重磨损现象；口3、滑轮、传动齿轮无磨损、销钉完整；口4、钢丝绳无严重磨损现象，断裂根数在规定范围内；口5、全部钢丝绳卷入滚筒内，排列整齐，其最外层钢丝绳表面应低于滚筒突缘高度一个绳索的直径；6、制动装置灵活可靠、准确及时；口7、吊钩无裂纹无变形（应有自锁）；口8、电动机及机械转动部分防护罩完整，控制开关完好；口9、电动机接地良好、绝缘检查合格，有检验合格证：口10、卷扬机固定牢固，滚筒中心线与
