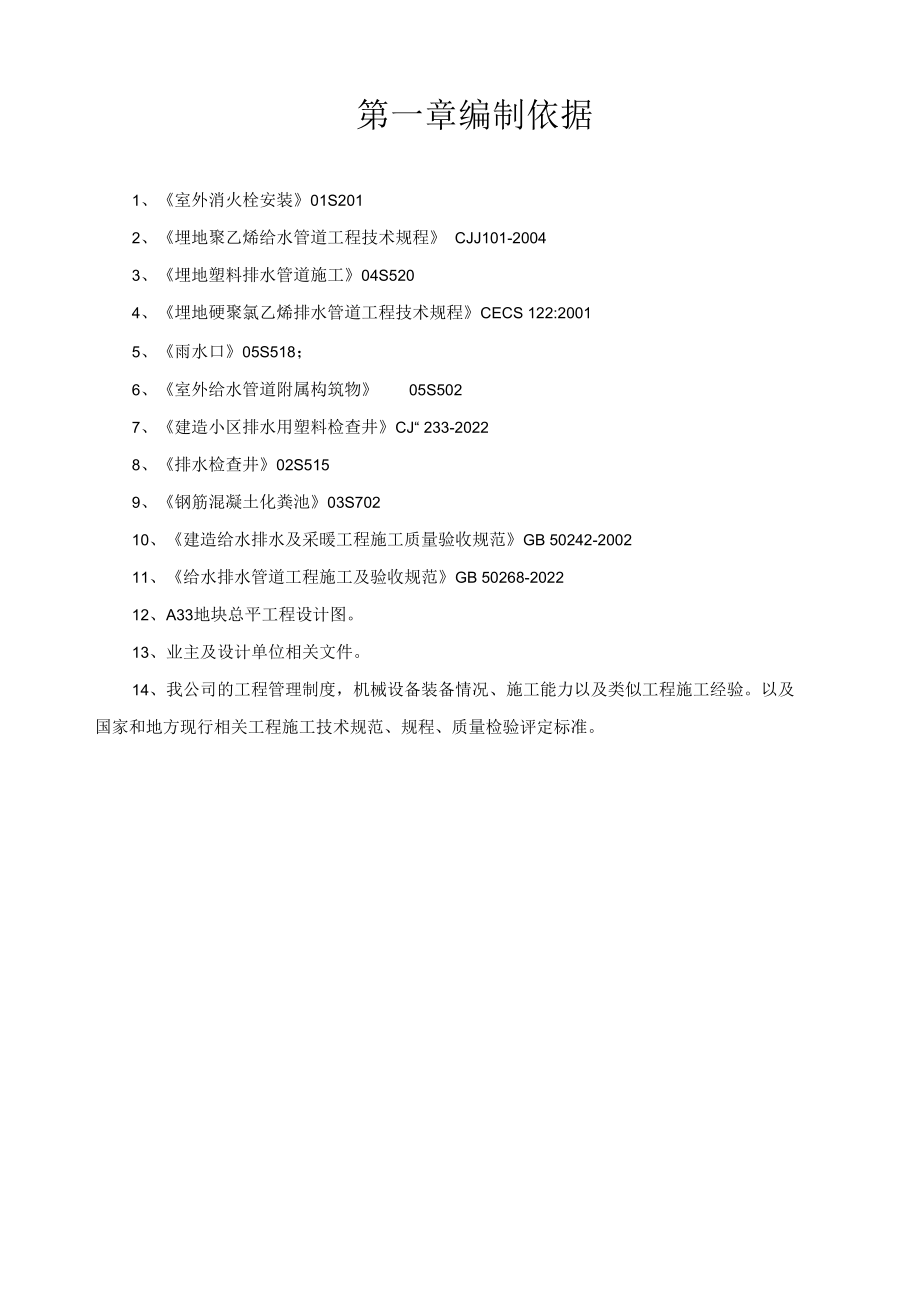

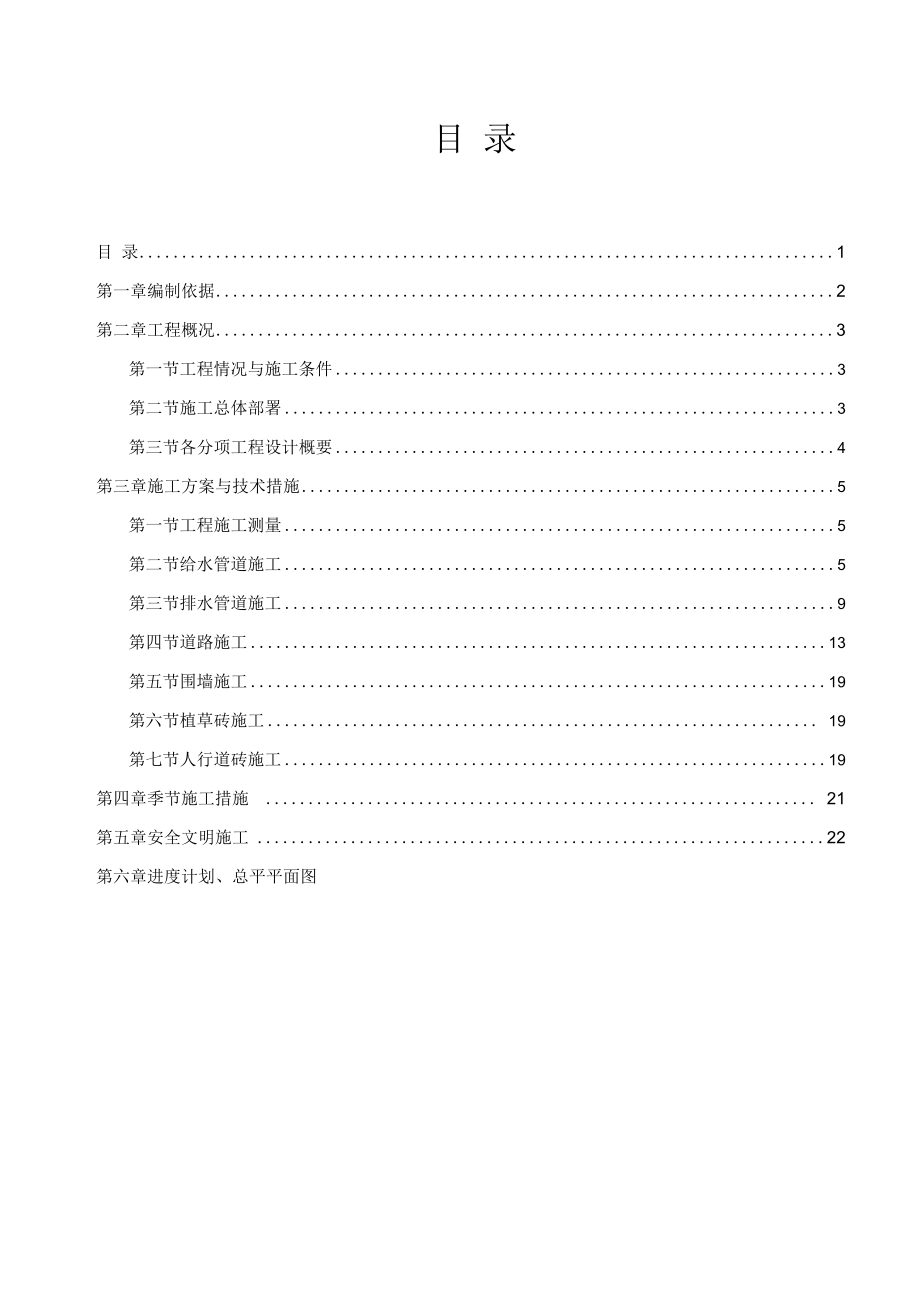

1、目 录目 录1第一章编制依据2第二章工程概况3第一节工程情况与施工条件3第二节施工总体部署3第三节各分项工程设计概要4第三章施工方案与技术措施5第一节工程施工测量5第二节给水管道施工5第三节排水管道施工9第四节道路施工13第五节围墙施工19第六节植草砖施工 19第七节人行道砖施工19第四章季节施工措施 21第五章安全文明施工22第六章进度计划、总平平面图第一章编制依据1、室外消火栓安装01S2012、埋地聚乙烯给水管道工程技术规程 CJJ101-20043、埋地塑料排水管道施工04S5204、埋地硬聚氯乙烯排水管道工程技术规程CECS 122:20015、雨水口05S518；6、室外给水管道附

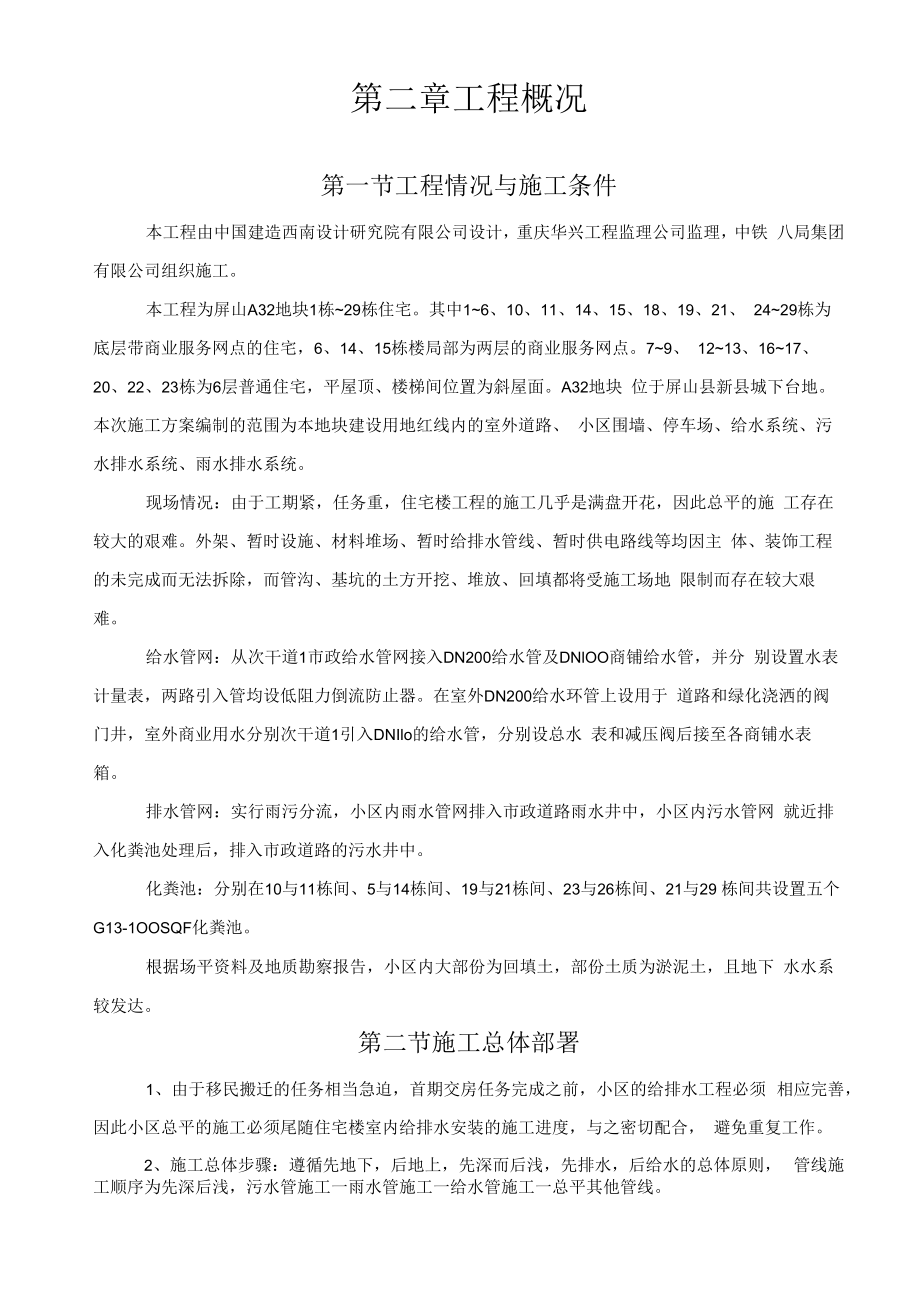

2、属构筑物05S5027、建造小区排水用塑料检查井CJ“ 233-20228、排水检查井02S5159、钢筋混凝土化粪池03S70210、建造给水排水及采暖工程施工质量验收规范GB 50242-200211、给水排水管道工程施工及验收规范GB 50268-202212、A33地块总平工程设计图。13、业主及设计单位相关文件。14、我公司的工程管理制度，机械设备装备情况、施工能力以及类似工程施工经验。以及国家和地方现行相关工程施工技术规范、规程、质量检验评定标准。第二章工程概况第一节工程情况与施工条件本工程由中国建造西南设计研究院有限公司设计，重庆华兴工程监理公司监理，中铁 八局集团有限公司组织施
3、工。本工程为屏山A32地块1栋29栋住宅。其中16、10、11、14、15、18、19、21、 2429栋为底层带商业服务网点的住宅，6、14、15栋楼局部为两层的商业服务网点。79、 1213、1617、20、22、23栋为6层普通住宅，平屋顶、楼梯间位置为斜屋面。A32地块 位于屏山县新县城下台地。本次施工方案编制的范围为本地块建设用地红线内的室外道路、 小区围墙、停车场、给水系统、污水排水系统、雨水排水系统。现场情况：由于工期紧，任务重，住宅楼工程的施工几乎是满盘开花，因此总平的施 工存在较大的艰难。外架、暂时设施、材料堆场、暂时给排水管线、暂时供电路线等均因主 体、装饰工程的未完成而无
4、法拆除，而管沟、基坑的土方开挖、堆放、回填都将受施工场地 限制而存在较大艰难。给水管网：从次干道1市政给水管网接入DN200给水管及DNlOO商铺给水管，并分 别设置水表计量表，两路引入管均设低阻力倒流防止器。在室外DN200给水环管上设用于 道路和绿化浇洒的阀门井，室外商业用水分别次干道1引入DNIlo的给水管，分别设总水 表和减压阀后接至各商铺水表箱。排水管网：实行雨污分流，小区内雨水管网排入市政道路雨水井中，小区内污水管网 就近排入化粪池处理后，排入市政道路的污水井中。化粪池：分别在10与11栋间、5与14栋间、19与21栋间、23与26栋间、21与29 栋间共设置五个G13-1OOSQ
5、F化粪池。根据场平资料及地质勘察报告，小区内大部份为回填土，部份土质为淤泥土，且地下 水水系较发达。第二节施工总体部署1、由于移民搬迁的任务相当急迫，首期交房任务完成之前，小区的给排水工程必须 相应完善，因此小区总平的施工必须尾随住宅楼室内给排水安装的施工进度，与之密切配合， 避免重复工作。2、施工总体步骤：遵循先地下，后地上，先深而后浅，先排水，后给水的总体原则， 管线施工顺序为先深后浅，污水管施工一雨水管施工一给水管施工一总平其他管线。根据业主要求及现场实际情况，第一批交房需要满足入住条件，必须及时完成相关配 套设施。第三节各分项工程设计概要1、室外道路(1)、室外道路做法为：素土夯实20
6、0厚卵石垫层，碾压密实-50厚粗砂垫层-200 厚C25校配143OO双向钢筋。(2)、预制混凝土立道牙做法参见：西南04J812第15页OB大样。(3)、植草砖停车场做法参见：04J812第11页。6大样。2、小区围墙小区围墙做法参见：屏住建函(2022) 361号。3、给水系统、各栋楼总的最高日用水量461. 2m3/d；最大小时用水量47. 82mho(2)、下台地供水标高为360.0米。给水系统不分区，均由市政给水管道直接供水。(3)、本工程分别从次干道1和支路16侧市政道路上的市政给水环管分别引入一路 DN200给水管，并分别设水表计量，两路引入管上均设低阻力倒流防止器。(4)、在室
7、外DN150的给水环管上设用于道路和绿化浇洒的阀门井。(5)、室外商业给水管分从次干道1引入DNlOO的给水管，分别设总水表和减压阀后 接至各商铺水表箱。4、污水系统(1)、采用雨、污水分流的排水体制。A32地块最高日污水排水量为413.2m3do(2)、污水分两路经化粪池处理后分别排入市政污水管道。5、雨水系统(1)、本工程屋面雨水设计重现期取5年，场地雨水设计重现期取3年，场地雨水量 1117. 18Ls0(2)、雨水采用雨水口采集并用管道就近排入市政雨水管道。第三章施工方案与技术措施第一节工程施工测量一、测量总则根据业主提供的有关图纸资料及轴线标高基准点为依据，进行轴线测放及标高控制，
8、根据施工规范要求，在现场建立三个水准点，作为永久水准点。同时沉降观测时以该点为基 准。在测量定位时按照先整体后局部的原则。二、测量使用仪器经纬仪；水准仪；钢卷尺；塔尺；其他辅助仪器；以上仪器均通过技术监督局计量检定合格。三、测量人员配备专业测量人员，复核由项目工程师、专职质量员、施工员进行。四、测量方法1、标高以业主提供的水准点为基准，在现场建立3个水准点作为标高的引测和沉降 观测的依据。2、平面轴线控制网以业主提供的基准点及设计单位提供的总体定位图为依据，建立 控制网。第二节给水管道施工生活系统采用PE给水塑料管,压力等级LOMPa,电热熔连接。由于本工程地基为回填 ,在管道安装前做300厚
9、灰土垫层。水管下穿道路时加设比给水管大2级的镀锌钢管作 套管。一、给水管道施工流程基层处理一施工准备一测量放线一管件安装一清理场地一下管安装一检查土方开挖 质量一阀门井位放线一管沟机械开挖一管线保护一管道安装一管道试压验收一阀门安装一 管道总冲洗及消毒管坑回填一水质检验一开叉接驳。二、给水管道施工方法（一）给水管道基坑开挖与支护本工程采用机械开挖沟槽为主，人工辅助。沟槽由挖土机开挖。如发现地质不符合设 计要求，即将通知监理、业主及设计人员作出处理意见，方可进行下一道工序的施工，并办 理相应手续。施工时基槽、坑底应预留30cm 土层，在碎垫层作业前再人工挖至设计标高。 考虑到回填土质的不稳定性和
10、固定性差，故放坡系数不小于给排水管道工程施工及验收规 范GB 50268-2022第4.3.3条中“硬塑的粉土”的规定1:0.67,同时为了满足施工要求和施 工作业，管道最外沿加宽300mm ,作为施工作业面和活动空间。1、挖沟槽前认真熟悉图纸，核对水准点，建立暂时水准点；暂时水准点设置在不受 施工影响的固定建造物上，此间距不大于100m。在施工中妥善保护所有测量标志，并时常校 核其准确性。2、测定管道中心线、开挖沟槽边线及检查井位置：充分调查了解开挖地段的土质、 地下水位、已有地下管线的位置和标高，以确保施工质量、工期及安全，避免施工事故。3、本工程采用机械挖土,槽底预留200300mm 土
11、层不挖，在浇筑碎垫层前采用人工 清挖。4、挖出的士妥善安排堆放位置，离沟槽边距离满足规范要求。土方要及时外运。 （二）给水管垫层施工由于本工程场平均为回填土，因此在管道安装前做300厚灰土垫层。灰土垫层的比 列为3:7（石灰：土，体积比），铺设时灰土垫层采用打夯机夯实。铺设宽度为基槽宽度。（三）给水管材安装1、使用人工下管时，速度应均匀，回转平稳，下落时低速轻放，不忽快忽慢和蓦地 制动。2、下管前将管节沿沟槽边顺序罗列，挨次下到沟槽内。这样下管时避免了槽内运管， 提高时效。3、管道下槽就位后，开始装管。将单节管子按照设计的高程和位置逐节安装而形成 整体管道。4、在结子稳定的沟底，管沟的宽度由施
12、工所需要的操作空间决定，空间大小必须能 够正常进行管沟底部的正确准备及管沟填埋材料的填埋及夯实等工作，而且还要考虑到管沟 开挖费用的经济性。管沟的宽值普通要考虑到管道的规格及夯实工具。管沟内管道的敷设在管道被放入管沟之前，首先应该对管道进行全面检查，在没有发 现任何缺陷的情况下，管道才被允许吊入或者滑入管沟内。管道在地面预先连接好，贮存在 某一个地方，当需要下放或者连接时，再被运到安装地点，然后采用热熔连接的方式连接这些 段。公称直径小于等于200mm的管道可以手工拖入管沟内，对所有的大管道，管件，阀门， 消防栓及配件，应该采用适当的工具子细将它们放到管沟内，对于长距离的管道吊装，推荐 采用尼
13、龙绳索。最终的管道连接与装配，管沟内管道的热熔连接同地面上管道的热熔连接方 式相同，但必须保证所连接的管道在连接前必须冷却到土壤的环境温度。管道连接：PE压力管道系统主要采用热熔对接方式进行连接，当与金属管道等其他 管道连接，必须采用法兰连接。热熔对接是采用热熔对接焊机来加热管端（热熔对接温度为 210+10。），待管端融化后，迅速将其贴合，保持一定的压力，经冷却达到溶接的目的。PE管 材热熔对接参数参考值采用不同型号的焊机时，应做相应的调整鞍形对接连接，PE管道在 应用过程中时常会遇到根据实际需要，进行主管分接的问题，传统的管材必须先切除一段主 管然后安装一个三通来完成份接。鞍形三通可采用鞍
14、形对接方式连接，即采用鞍形对接焊机， 直接在主管上连接一个鞍形三通，然后采用配备的切刀切割主管，这样就完成为了主管的分接, 施工非常快速。钢管法兰连接PE管道和钢管及阀门连接时宜采用法兰连接：PE管道与相应的塑料支 撑环之间可采用热熔对接方式进行连接，钢管端与金属法兰的连接，应符合相应钢管焊接的 规定：然后采用法兰片即可完成PE管道与钢管的连接。法兰连接也合用于PE管与PE管之 间的相互连接。（四）给水管道水压试验1、管道安装合格后，管道两侧按设计要求回填（接口处不得回填）后，分两段试压。2、系统注水时，应打开管道各高处的排气阀，将空气排尽。待水灌满后，关闭排阀， 用电动试压泵加压，压力应逐渐
15、升高，加压到一定数值时，应停下来对管道进行检查，无问 题时继续加压，普通分23次升到试验压力。当压力达到试验压力时住手加压，保持恒压 10分钟，对接口管身检查无破损及漏水现象，认为管道强度试验合格。在试验压力下，10 分钟压力下降不大于0. 02NfPa,可以认为严密性试验合格，试压质量合格。班组质检员应及 时做好试压记录。（五）给水管道消毒、清洗1、按照给水排水管道工程施工及验收规范执行，本工程分段进行冲洗，冲洗水 由泄水阀排向附近河涌及市政设施。2、冲洗水源为原供水管引出，新装供水管冲洗流速lmS,管道冲洗前在部份地方需安装临设排水阀及暂时排水管引水至合适位置放。3、管道消毒：除一个三通口阀门打开外，关闭其余所有阀门，慢慢打开阀门，灌水 入管道，并同时在进水孔投入消毒剂，待水浸满管道后，关闭阀门进行浸管消毒。具体采用 消毒剂型、用量、浓度、调配方法和消毒时间按新装、(改装)自来水管道、水厂净构物、 泵站清洗消毒冲洗操作规程及验收制度严格要求进行，消毒完毕，打开全部水阀门，待排 清管内消毒液后，关闭全部泄水阀门、进行冲洗管道。4、冲洗(1)待水逐渐灌满管道后始彻底开启阀门进行冲洗，冲洗一段时间，待排水阀口的取 水合格后关
