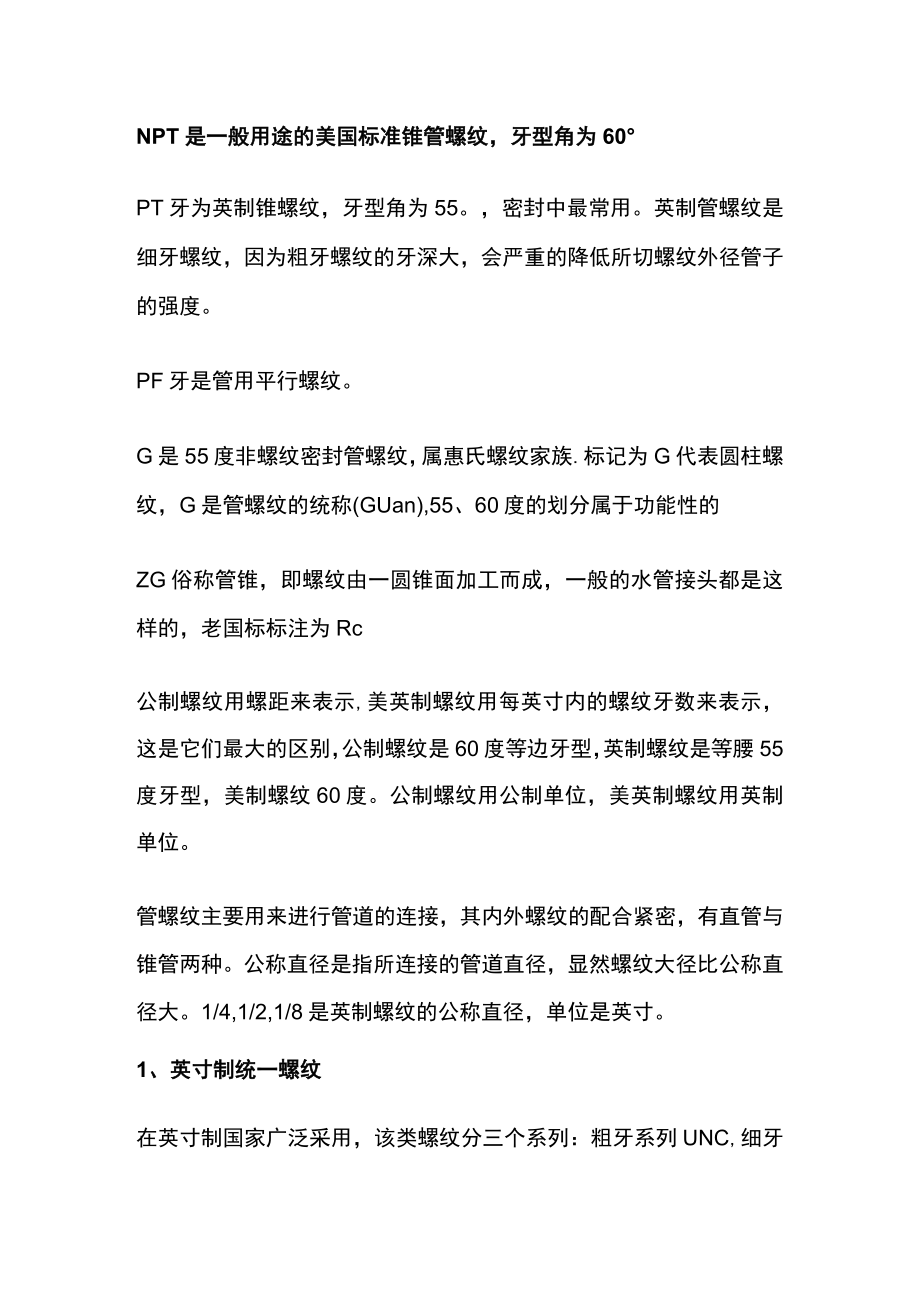

1、NPT是一般用途的美国标准锥管螺纹，牙型角为60PT牙为英制锥螺纹，牙型角为55。，密封中最常用。英制管螺纹是细牙螺纹，因为粗牙螺纹的牙深大，会严重的降低所切螺纹外径管子的强度。PF牙是管用平行螺纹。G是55度非螺纹密封管螺纹，属惠氏螺纹家族.标记为G代表圆柱螺纹，G是管螺纹的统称(GUan),55、60度的划分属于功能性的ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。公制螺纹用公制单位，美英制螺纹用英制单位。管

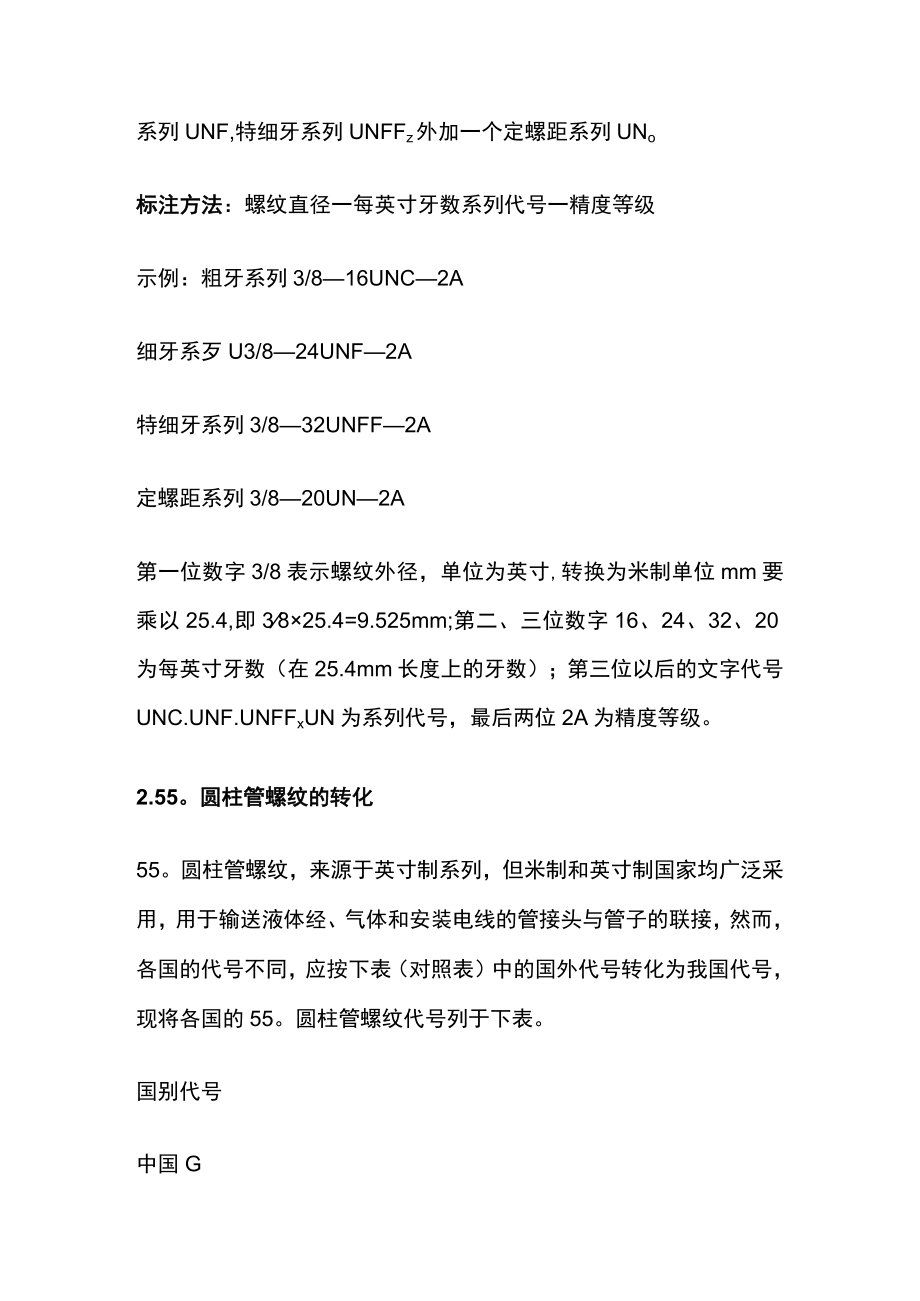

2、螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。1/4,1/2,1/8是英制螺纹的公称直径，单位是英寸。1、英寸制统一螺纹在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC,细牙系列UNF,特细牙系列UNFFz外加一个定螺距系列UNo标注方法：螺纹直径一每英寸牙数系列代号一精度等级示例：粗牙系列3/816UNC2A细牙系歹U3/824UNF2A特细牙系列3/832UNFF2A定螺距系列3/820UN2A第一位数字3/8表示螺纹外径，单位为英寸,转换为米制单位mm要乘以25.4,即3825.4=9.525mm;第二

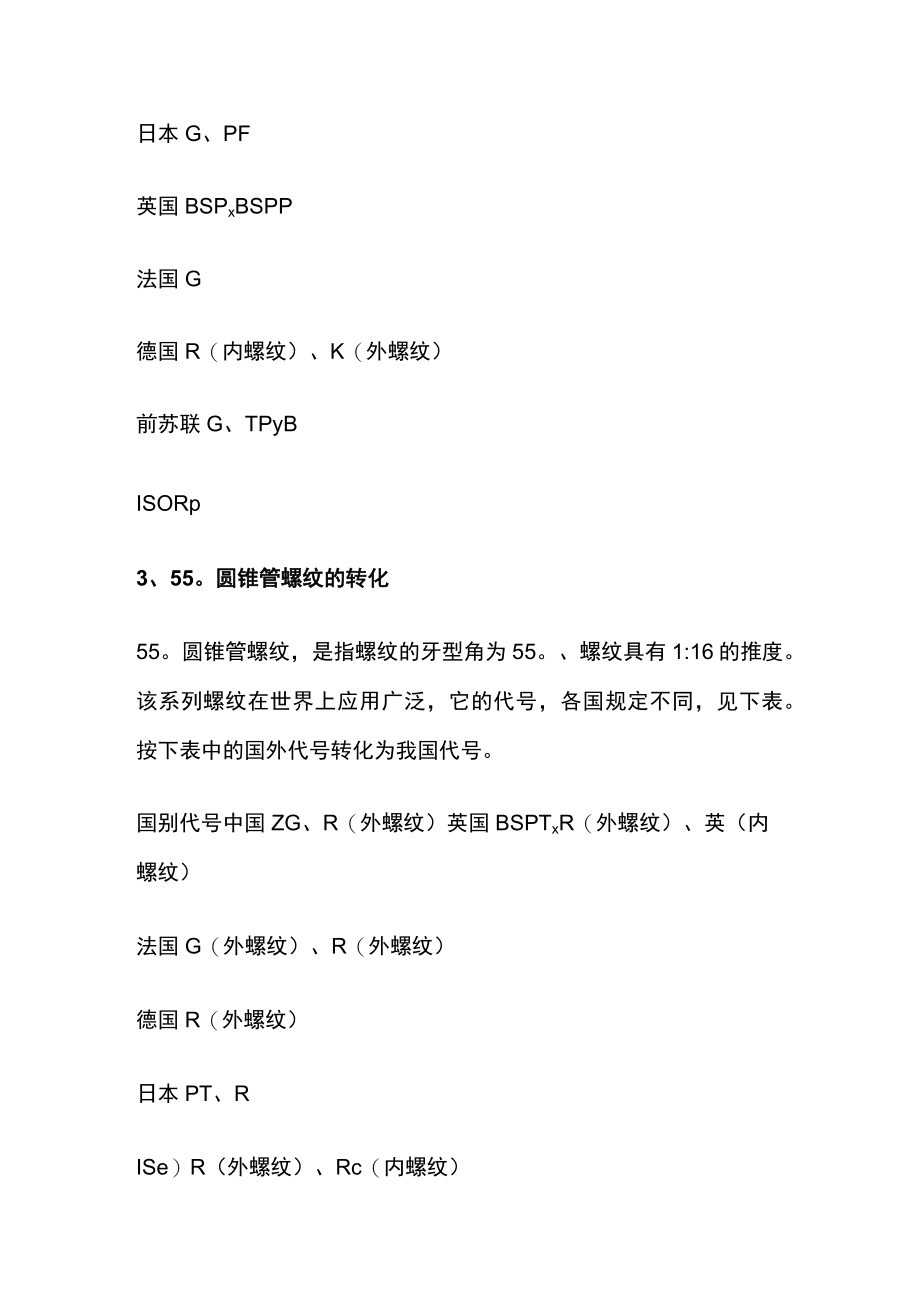

3、、三位数字16、24、32、20为每英寸牙数（在25.4mm长度上的牙数）；第三位以后的文字代号UNC.UNF.UNFFxUN为系列代号，最后两位2A为精度等级。2.55。圆柱管螺纹的转化55。圆柱管螺纹，来源于英寸制系列，但米制和英寸制国家均广泛采用，用于输送液体经、气体和安装电线的管接头与管子的联接，然而，各国的代号不同，应按下表（对照表）中的国外代号转化为我国代号，现将各国的55。圆柱管螺纹代号列于下表。国别代号中国G日本G、PF英国BSPxBSPP法国G德国R（内螺纹）、K（外螺纹）前苏联G、TPyBISORp3、55。圆锥管螺纹的转化55。圆锥管螺纹，是指螺纹的牙型角为55。、螺纹具
4、有1:16的推度。该系列螺纹在世界上应用广泛，它的代号，各国规定不同，见下表。按下表中的国外代号转化为我国代号。国别代号中国ZG、R（外螺纹）英国BSPTxR（外螺纹）、英（内螺纹）法国G（外螺纹）、R（外螺纹）德国R（外螺纹）日本PT、RISe）R（外螺纹）、Rc（内螺纹）4. 60。圆锥管螺纹的转化60。圆锥管螺纹是指牙型角为60。、螺纹锥度为1:16的管螺纹，此系列螺纹在我国机床行业和美国、前苏联应用。它的代号，我国过去规定为K,后来规定为Z,现在改为NPTo螺纹代号对照表见下表。国别代号中国Z（IS）NPW美国NPT苏联B5. 55。梯形螺纹的转化梯形螺纹是指牙型角为30。的米制梯形螺
5、纹。该系列螺纹，国内外比较统一，其代号也相当一致，螺纹代号见下国别代号中国T（旧）Tr（新）ISOTr德国Tr前苏联Tr螺纹分类依螺纹用途不同可分为：1、国际公制标准螺纹（InternationalMetriCThreadSystem）我国国家标准CNS采用之螺纹。牙顶为平面，易於车削，牙底则为圆弧形，以增加螺纹强度。螺纹角为60度，规格以M表示。公制螺纹可分粗牙及细牙二种。表示法如M8xl.25o（M:代号、8:公称直径、1.25:螺距）。2、美国标准螺纹(AmeriCanStandardThread)螺纹顶部与根部皆为平面，强度较佳。螺纹角亦为60度，规格以每英寸有几牙表示。此种螺纹可分为
6、粗牙(NC);细牙(NF);特细牙(NEF)三级。表示法如l2-10NCo(1/2:外径;10:每寸牙数；NC代号)。3、统一标准螺纹(UnifiedThread)由美国、英国、加拿大三国共同制订，为目前常用之英制螺纹。螺纹角亦为60度，规格以每英寸有几牙表示。此种螺纹可分为粗牙(UNC)细牙(UNF)牙细牙(UNEF)。表示法如l2-10UNCo(1/2:外径；10:每寸牙数；UNC代号)4、V形螺纹(SharPVThread)顶部与根部均成尖状，强度较弱，亦坏不常使用。螺纹角为60度。5、惠式螺纹(WhitWOrthThread)英国国家标准采用之螺纹。螺纹角为55度，表示符号为W。适用於
7、滚压法制造。表示法如Wl2-10o(1/2:外径;10:每寸牙数；W代号)。6、圆螺纹(KnUCkIeThread)为德国DIN所定之标准螺纹。适用於灯泡、橡皮管之连接。表示符号为Rd。7、管用螺纹(PiPeThread)为防止泄漏用的螺纹，经常用於气体或液体之管件连结。螺纹角为55度，可分为直管螺纹代号为PS、N.P.Sz和斜管螺纹代号为N.PT”,其锥度为1:16,即每尺3/4寸。8、方螺纹(SqUareThread)传动效率大，仅次於滚珠螺纹，而磨损后无法用螺帽调整，为其缺点。一般用於虎钳之螺杆及起重机之螺纹。9、梯形螺纹(TraPeZoidaIThread)又称爱克姆螺纹。传动效率较方
8、螺纹稍小,但磨损后可用螺帽调整。公制之螺纹角为30度、英制之螺纹角为29度。一般用於车床之导螺杆。表示符号为TrwIOx锯齿形螺纹(BUttreSSThread)又称斜方螺纹，只适於单方向传动。如螺旋千斤顶、加压机等。表示符号为Bu。11、滚珠螺纹为传动效率最好之螺纹，其制造困难，成本极高，乃用於精密之机械上。如数控工具机之导螺杆。英制螺栓之表示法：LH2N5/83-13UNC-2A(I)LH为左螺纹(RH为右螺纹，可省略)。(2)2N双线螺纹。(3)5/8英制螺纹，外径5/8。(4)3螺栓长度3。(5)13螺纹每寸牙数13牙。(6)UNC统一标准螺纹粗牙。(7)2级配合,外螺纹(3:紧配合；2:中配合;1:松配合)A:外螺纹(可省略)B:内螺纹英制螺纹：英制螺纹之大小，通常以螺纹上每寸长度有若干螺纹数表示，简称为每寸牙数，恰等於螺距之倒数。例如每寸8牙之螺纹，其螺距为1/8寸。
