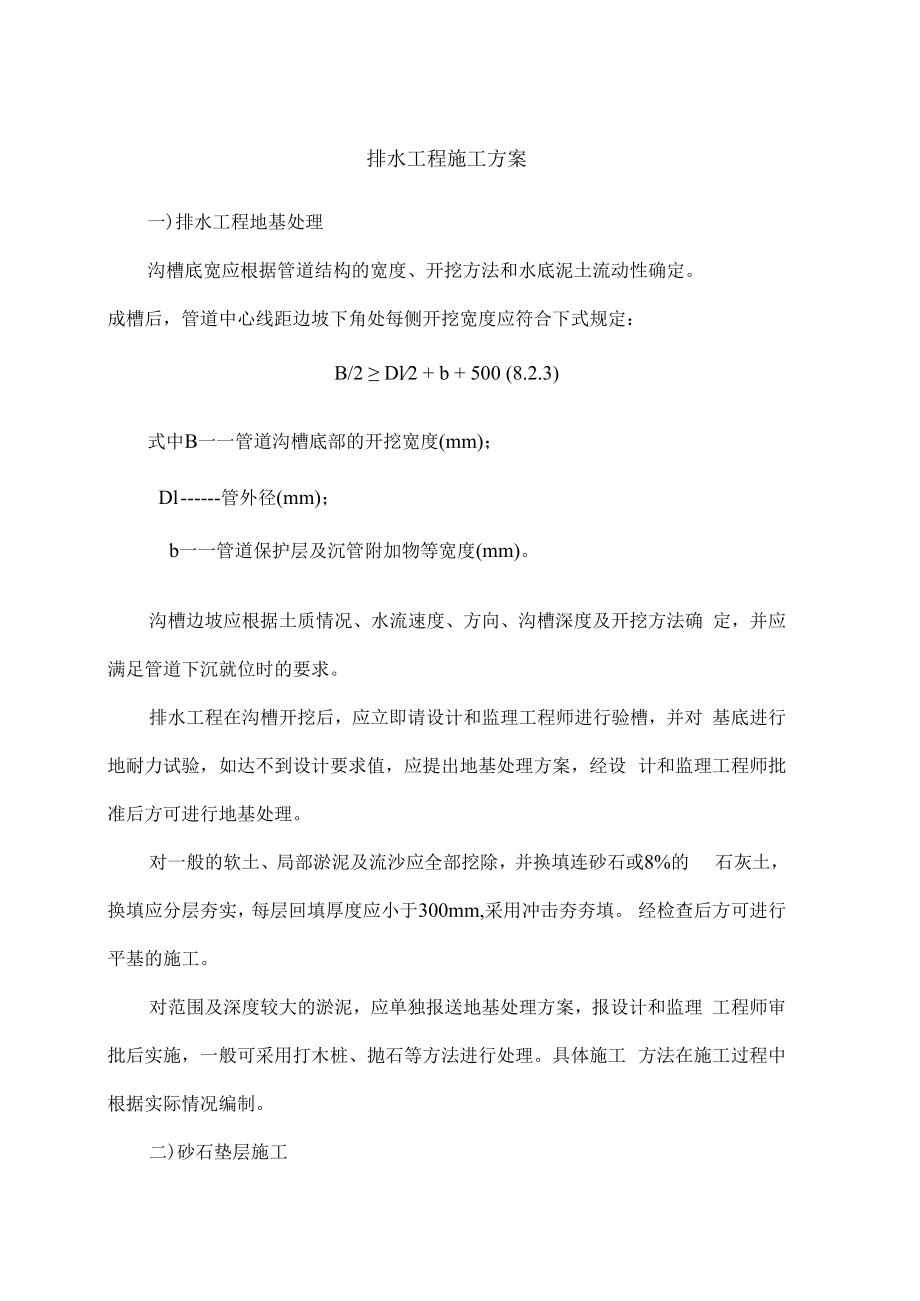

1、排水工程施工方案一)排水工程地基处理沟槽底宽应根据管道结构的宽度、开挖方法和水底泥土流动性确定。成槽后，管道中心线距边坡下角处每侧开挖宽度应符合下式规定：B/2 Dl2 + b + 500 (8.2.3)式中B一一管道沟槽底部的开挖宽度(mm)；Dl管外径(mm)；b一一管道保护层及沉管附加物等宽度(mm)。沟槽边坡应根据土质情况、水流速度、方向、沟槽深度及开挖方法确 定，并应满足管道下沉就位时的要求。排水工程在沟槽开挖后，应立即请设计和监理工程师进行验槽，并对 基底进行地耐力试验，如达不到设计要求值，应提出地基处理方案，经设 计和监理工程师批准后方可进行地基处理。对一般的软土、局部淤泥及流沙
2、应全部挖除，并换填连砂石或8%的 石灰土，换填应分层夯实，每层回填厚度应小于300mm,采用冲击夯夯填。 经检查后方可进行平基的施工。对范围及深度较大的淤泥，应单独报送地基处理方案，报设计和监理 工程师审批后实施，一般可采用打木桩、抛石等方法进行处理。具体施工 方法在施工过程中根据实际情况编制。二)砂石垫层施工本工程的承插管道基础为砂石垫层基础。砂石垫层采用人工回填，砂应选择中粗砂，在砂石垫层施工前，应先 对管道基础进行验槽，在完成了人工检底、地基处理和杂物并排干积水后 方可进行砂垫层的施工。砂石由手推车运至沟槽边倾倒如沟底，人工摊平后采用平板夯夯实。三）施工工艺流程四）碎管道安装管道安装原则
3、上采用平基法进行施工，即：先打碎平基，待平基於达到5N2将砂管安放在平基上，安放时调整好管节的高程、中心，然后再 浇筑碎管座。五）HDPE管施工（1）管槽开挖1 .管槽开挖以直线为宜，槽底开挖宽度为DN+0.30m遇到管道在地下 连接时,应适当增加接口处槽底宽度,管道槽底宽度不宜小于DN+0.50m, 以方便安装对接为宜。2 .管道埋设时最小管顶覆土深度应符合下列要求：埋设在车行道下时，不应小于0.80m。埋设在人行道下时，不应小于0.60m。3 .当横穿车行道达不到设计深度时，应采取敷设钢制套管的措施进行 保护。4 .管槽必须转弯时，转弯角度不宜过大，弯曲半径应符合下列规定：PE管道允许弯曲
4、半径R （mm）D5030D50D16050D160D250 IOOD5 .人工开挖管槽时，要求沟槽底部平整、密实，无尖锐物体。沟底可 以有起伏，但必须平滑地支撑管材，若有超挖时，必须回填夯实。（2）管道连接PE给水管道连接有热熔连接和电熔连接。热熔连接又分热熔承插连接 和热熔对接连接，电熔连接分为电熔承插连接和电熔鞍型连接。我们采用 热熔对接连接方式施工，它的主要步骤有:1 .材料准备：将管道或管件置于平坦位置，放于对接机上，留足 10-20mm的切削余量。2 .夹紧：根据所焊制的管材、管件选择合适的卡瓦夹具，夹紧管材， 为切削做好准备。3 .切削：切削所焊管段、管件端面杂质和氧化层，保证两
5、对接端面平 整、光洁、无杂质。4 .对中：两焊管段端面要完全对中，错边越小越好，错边不能超过壁 厚的10%。否则,将影响对接质量。5 .加热：对接温度一般在21023(C之间为宜，加热板加热时间冬夏有 别，以两端面熔融长度为l2mm为佳。6 .切换：将加热板拿开，迅速让两热融端面相粘并加压，为保证熔融 对接质量，切换周期越短越好。7 .熔融对接：是焊接的关键，对接过程应始终处于熔融压力下进行， 卷边宽度以24mm为宜。8 .冷却：保持对接压力不变，让接口缓慢冷却，冷却时间长短以手摸 卷边生硬，感觉不到热为准。9 .对接完成：冷却好后松开卡瓦，移开对接机，重新准备下一接口连 接。(3)安装施工1
6、 .安装前检验管槽是否达到安装要求，然后查看管道外观有无明显凹 陷、裂痕、擦伤、划伤，发现质量隐患及时更换。2 .在管道弯头、三通、渐缩接头、消防栓等处均用C20碎设置混凝土 支瞰，法兰阀门用砖砌支瞰加固。3 .PE给水管与金属管道、阀门、消防栓连接时，必须采用钢塑过渡接 头或专门的法兰连接。4 .在管路隆起部位或上坡地段均应设置排气阀，以减小气、水混压对 管道的冲击。管道与排气阀的比例设计为1:8。5 .由于PE管材本身具有较好的柔韧性和伸缩性，所有管道安装均未考 虑伸缩节的安装。（4）回填夯实管道安装敷设完毕，待隐蔽工程验收后，应立即回填，回填时应符合 下列规定：L防止槽内积水造成管道漂浮
7、，如有积水，应想办法排尽。2 .对石方、土石混合地段的管槽回填时，应先装运粘土或砂土回填至 管顶20030Omm,夯实后再回填其它杂土。3 .回填必须从管两侧同时回填，回填一层夯实一层。4 .管道试压前，一般情况下回填土不宜少于500mm。5 .管道试压后的大面积回填，宜在管道内充满水的情况下进行，管道 敷设后不宜长时间处于空管状态。五）砖砌检查井检查井由碎井基、砖砌井室及井室收口（或人孔盖板），井筒、流槽、 踏步及井圈井盖组成。重点阐述井室砌筑、收口砌筑、井筒砌筑、踏步和 井圈（盖）安装四部分。（1）井室砌筑a、浇筑管道碎带（枕）基时，应将检查井井基一起浇筑，严禁镶边。b、井室内的流槽砌砖，
8、应交错插入井墙，使井墙与流槽形成整体。c、雨水流槽高度应与主管的半径相平，流槽的形状，应为主管半径相 同的半圆弧。污水流槽的高度应与主管管内顶相平，下半径是与主管半径相同 的半圆弧，上半径应为自180切点向上与两侧井墙相平行。槽底坡度和高程 应符合设计要求。d、管井砌筑分步进行，每步L8m沿井壁1/4圆弧处设置4个皮数 杆控制高程和水平位置。e、圆井的砌筑应掌握井墙竖直度和圆顺度，方井要掌握井墙竖直、平 整、井室方正，掌握井室几何尺寸不超质量标准。砌筑砂浆应饱满（包括 竖缝），特别是污水管道的检查井，更应使砌缝饱满，防止井壁渗水。3检查井按设计图要求进行抹面。内壁抹面应分层压实，外壁应用水 泥
9、砂浆搓缝挤压密实。水泥砂浆抹面要掌握厚度均匀、平整、密实。抹完 后要封闭井口，以保持井室湿润养护，不使抹面裂缝、空鼓。（2）井室收口砌筑a砌收口时，每层砖收进的尺寸：四面收口时不应大于30mm,偏心 收口时不应大于50mmo为了保证每层直径准确，每一块砖收进尺寸要均匀， 每层缩小后的直径圆都要保持圆滑。同时注意收口面一定在流水下游。b、接口部分容易出现竖向通缝或鱼鳞缝，应打制六分砖块，以满足错 缝要求。c、收口收进部分的竖缝，为防止形成空缝，应在砌砖时，在砖的接砌一侧面挑上灰浆，将竖缝推挤严密。勾缝时再进一步填严抹平，保证收口 部分的砖层能结合整体受力。(3)井筒砌筑井筒的功能是管理、维护者上
10、下井的通道，是检查排水工程质量首先 看到的部分，所以检查井井筒砌筑质量应该要求更高。要求所砌筑的砖墙 外露面完整、无缺损、色泽一致、无花斑，砂浆应饱满，无空缝，砖体牢 固，无松动，砌筑圆顺，无折线，墙面平整、无凹凸。(4)踏步和井圈(盖)的安装a、排水工程的踏步材料，应严格按设计图要求预制。踏步应安装在井 壁的上游方向，且随砌砖随安装，不得先砌砖后凿洞孔安装。安装的外露 长度、水平间距、垂直间距应符合设计要求。安装后砂浆凝固前不能踩踏， 以免造成踏步活动。b、安装井圈(盖)前，应将井墙顶面用水冲刷干净，用砂浆使井圈与 路面齐平。路面有明显纵、横坡的应与纵横坡找平。如属农田或绿地，应 较原地面高
11、出30cm,以免掩盖。井盖面应分别有“污”、“雨”标志，不得 错盖。(5)检查井质量标准a、外观质量标准(a)井壁必须垂直，不得有通缝。必须保证灰浆饱满，砌缝平整。抹 面必须压光，不得有空鼓、裂缝等现象。(b)井内流槽应平顺圆滑、尺寸准确，不得有建筑垃圾等杂物。(C)砌筑砂浆标号必须符合设计要求，配合比准确，隔日砂浆不得使用。(d)井室盖板尺寸及预留人孔位置应正确，人孔边应与墙边吻合。(e)井内踏步应安装牢固，位置正确。(f)井盖、井圈必须完整无损，安装要平稳，位置正确。b、检查井偏差应符合下表规定检查井允许偏差序 号项目允许偏差(mm)检验频率检验方法范围点数1井身 尺寸长、宽20每座2用尺
12、量长、宽各 计一点直径20每座2用尺量2井盖 高程非路面20每座1用水准仪测量路面与道路的规定一致每座1用水准仪测量3井底 高程DIOOOmm15每座1用水准仪测量注：表中D为管径。六)闭水试验(1) 一般规定(闭水水头、抽检频率建设单位应有具体规定)a、污水、雨污水合流及湿陷土、膨胀土地区的雨水管道，回填前应进 行闭水试验。b、闭水试验的水位，应为试验段上游管内顶以上2mo如上游管内顶 至检查井口的高度小于2m时，闭水试验水位可至井口为止。(2)闭水准备a、管道闭水前试验管段应具备如下条件：(a)管道外观质量已验收合格；(b)管道未回填且沟槽内无积水;(C)全部预留管口，已封堵且不得漏水。b
13、、测准试验管段的管道直径、长度和检查井的规格尺寸，并熟记相应 的允许渗水量标准。C、试验前，将需灌水的检查井内支管管和试验管段两端的管口，用 M7. 5水泥砂浆砌24OnIm厚的砖堵死，抹面密封，并在下游管口底端预留排 水管。(3)闭水试验程序a、待砖砌堵头养护到一定强度，其承载力经核算大于水压力的合力， 即从上游检查井向实验管段灌水。b、当水位达到规定水头时检查砖堵、管身、接口有无漏水或严重渗水。 如渗漏水量超过规定允许渗水量时，应按3、进行处理后再做闭水试验。c、严重漏水的管段，一般均应返工修理。但由于管材、管带、管堵、 井坤等有少量漏水，一般可用防水剂配制水泥砂浆，或水泥砂浆涂刷或勾 抹
14、于渗水部位即可。涂刷或勾抹前，应将管道内的水排放干净。d、在管道浸泡24小时后进行闭水试验。先进行试闭水20分钟，待水 位稳定后正式试验，并及时通知监理工程师到场。当试验水头达到规定水 头时开始计时，观测时间不小于30分钟，然后准确量测检查井内水位的下 渗高度。e、一段闭水完毕，将水抽至另一管段，连续作业以便节约用水。(4)渗水量计算a、渗水量计算公式如下：Q=JIR2H241000L T式中Q每公里每24小时实际渗水量，M3/ (Km-d)；LR?圆面积(如是方井则为长X宽)，M2；H检查井内水位下渗高度，M；L闭水管道长度，M；T闭水时间，hob、检查井本身的渗水量应按湿周面积折算成管道当量长度，加入L 后进行计算，折算公式如下：L、= (S2+S3) / S 1式中 L、一检查并折算成当量长度，M；S i试验段每米管道的内表面积，M2M;S 2检查井(包括加高部分)淹水部分的内表面积，M2；S 3检查井内底面积，M2oc、污雨水管道闭水试验的允许渗水量要附合规范要求
