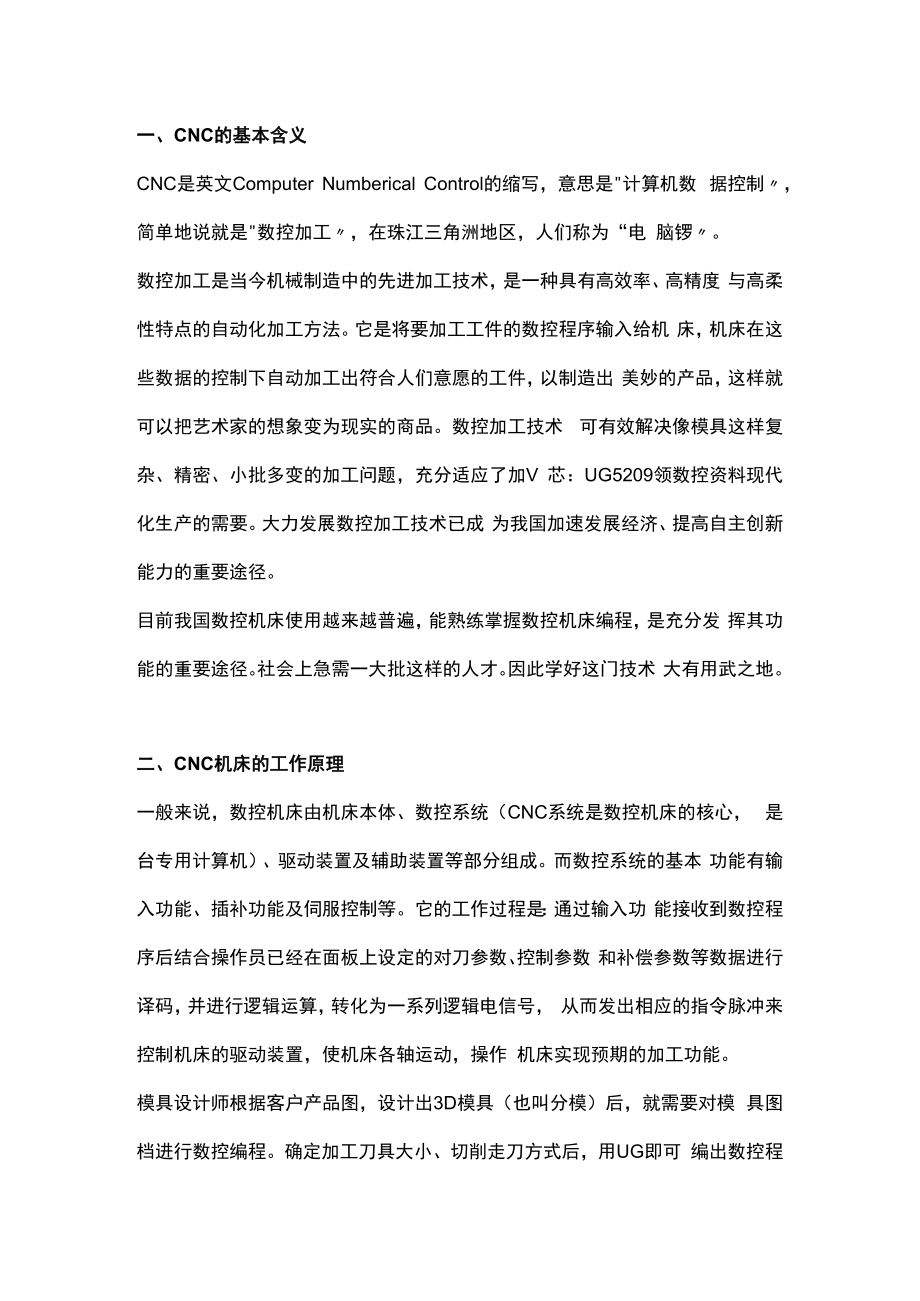

1、一、CNC的基本含义CNC是英文Computer Numberical Control的缩写,意思是计算机数 据控制,简单地说就是数控加工,在珠江三角洲地区,人们称为“电 脑锣。数控加工是当今机械制造中的先进加工技术,是一种具有高效率、高精度 与高柔性特点的自动化加工方法。它是将要加工工件的数控程序输入给机 床,机床在这些数据的控制下自动加工出符合人们意愿的工件,以制造出 美妙的产品,这样就可以把艺术家的想象变为现实的商品。数控加工技术 可有效解决像模具这样复杂、精密、小批多变的加工问题,充分适应了加V 芯:UG5209领数控资料现代化生产的需要。大力发展数控加工技术已成 为我国加速发展经济、

2、提高自主创新能力的重要途径。目前我国数控机床使用越来越普遍,能熟练掌握数控机床编程,是充分发 挥其功能的重要途径。社会上急需一大批这样的人才。因此学好这门技术 大有用武之地。二、CNC机床的工作原理一般来说,数控机床由机床本体、数控系统(CNC系统是数控机床的核心, 是台专用计算机)、驱动装置及辅助装置等部分组成。而数控系统的基本 功能有输入功能、插补功能及伺服控制等。它的工作过程是:通过输入功 能接收到数控程序后结合操作员已经在面板上设定的对刀参数、控制参数 和补偿参数等数据进行译码,并进行逻辑运算,转化为一系列逻辑电信号, 从而发出相应的指令脉冲来控制机床的驱动装置,使机床各轴运动,操作

3、机床实现预期的加工功能。模具设计师根据客户产品图,设计出3D模具(也叫分模)后,就需要对模 具图档进行数控编程。确定加工刀具大小、切削走刀方式后,用UG即可 编出数控程序。这个数控程序是个文本文件,里面是机床能识别的代码。 机床操作员收到程序单及数控程序后,就要按要求在数控机床工作台上装 夹工件,在主轴上装上刀具,按要求对刀,在机床面板中设定对刀参数, 根据机床的具体情况修改个别指令后就通过网络DNC把数控程序传给机 床。机床上的刀具在这些数控指令的控制下进行切削运动,其他冷却系统 同步工作,这样一条接着一条的程序都执行完,模具就加工出来了。三、CNC加工工艺的特点CNC数控加工工艺是机械加工

4、的一种,也遵守机械加工切削规律,与普通 机床的加工工艺大体相同。由于它是把计算机控制技术应用于机械加工之 中的一种公众号:UG编程大本营自动化加工,因而具有加工效率高、精度 高等特点,加工工艺有其独特之处,工序较为复杂,工步安排较为详尽周 密。CNC数控加工工艺包括刀具的选择、切削参数的确定及走刀工艺路线的设 计等内容。CNC数控加工工艺是数控编程的基础及核心,只有工艺合理, 才能编出高效率和高质量的数控程序。衡量数控程序好坏的标准是:最少 的加工时间、最小的刀具损耗及加工出最佳效果的工件。数控加工工序是工件整体加工工艺的一部分,甚至是一道工序。它要与其 他前后工序相互配合,才能最终满足整体机

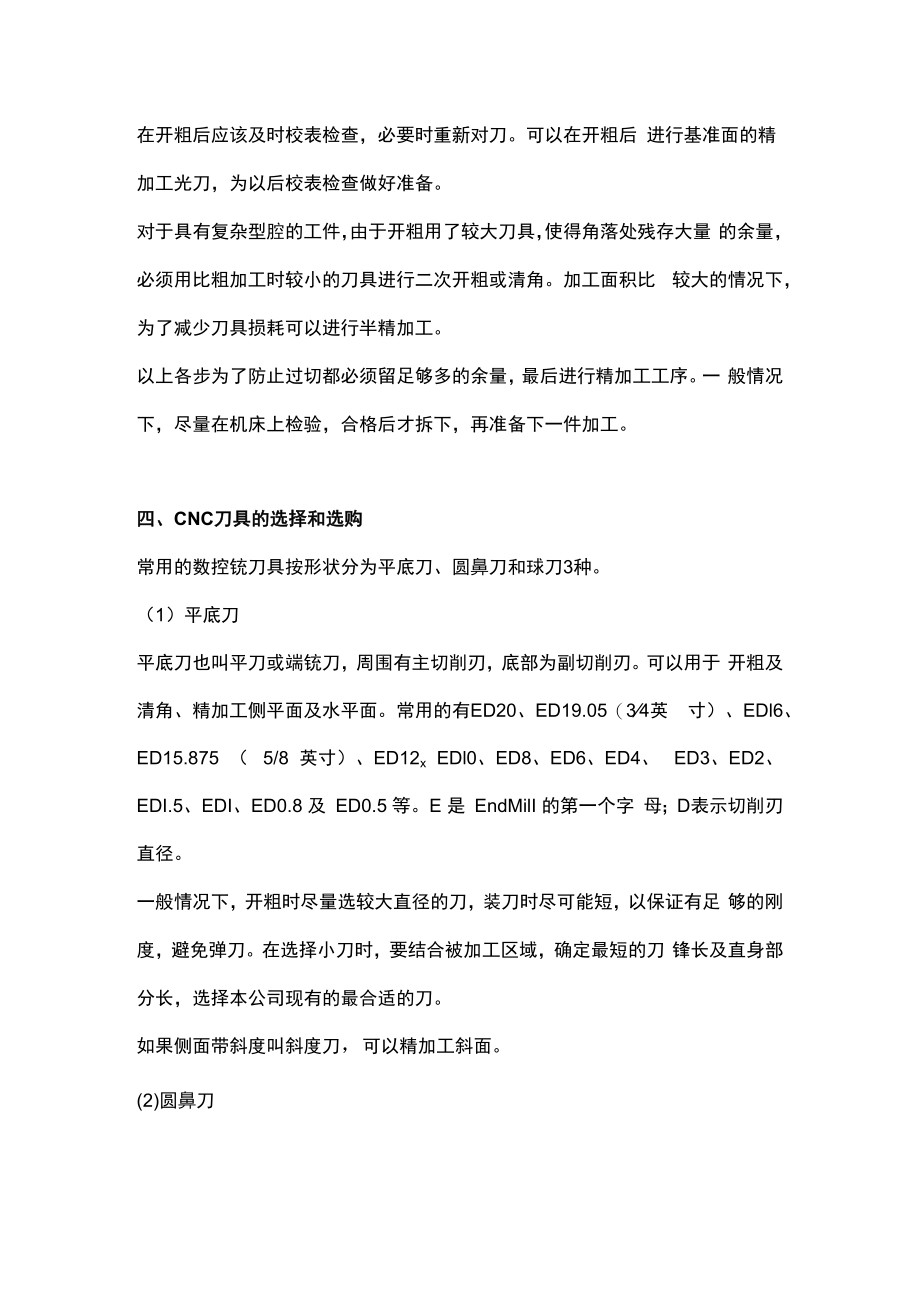

5、器或模具的装配要求,这样才 能加工出合格的零件。数控加工工序一般分为粗加工、中粗清角加工、半精加工及精加工等工步。 粗加工要尽量选用较大的刀,在机床功率或刀具能承受的范围内尽可能用 较大切削量快速地切除大量的工件材料。为了防止粗加工时的切削振动使 工件松动,在开粗后应该及时校表检查,必要时重新对刀。可以在开粗后 进行基准面的精加工光刀,为以后校表检查做好准备。对于具有复杂型腔的工件,由于开粗用了较大刀具,使得角落处残存大量 的余量,必须用比粗加工时较小的刀具进行二次开粗或清角。加工面积比 较大的情况下,为了减少刀具损耗可以进行半精加工。以上各步为了防止过切都必须留足够多的余量,最后进行精加工工

6、序。一 般情况下,尽量在机床上检验,合格后才拆下,再准备下一件加工。四、CNC刀具的选择和选购常用的数控铳刀具按形状分为平底刀、圆鼻刀和球刀3种。(1)平底刀平底刀也叫平刀或端铳刀,周围有主切削刃,底部为副切削刃。可以用于 开粗及清角、精加工侧平面及水平面。常用的有ED20、ED19.05(34英 寸)、EDl6、ED15.875 ( 5/8 英寸)、ED12x EDl0、ED8、ED6、ED4、 ED3、ED2、EDI.5、EDI、ED0.8 及 ED0.5 等。E 是 EndMilI 的第一个字 母;D表示切削刃直径。一般情况下,开粗时尽量选较大直径的刀,装刀时尽可能短,以保证有足 够的刚

7、度,避免弹刀。在选择小刀时,要结合被加工区域,确定最短的刀 锋长及直身部分长,选择本公司现有的最合适的刀。如果侧面带斜度叫斜度刀,可以精加工斜面。(2)圆鼻刀圆鼻刀也叫平底R刀,可用于开粗、平面光刀和曲面外形光刀。一般角半 径为R0.1R80 一般有整体式和镶刀粒式的刀把刀。镶刀粒的圆鼻刀也叫“飞刀,主要用于大面积的开粗及水平面光刀。常用的有ED3OR5、 ED25R5. ED16R0.8. ED12R0.8及ED12R0.4等。飞刀开粗加工尽量选 大刀,加V芯:UG5209领数控资料加工较深区域时,装刀长度先装短加 工较浅区域,再装长加工较深区域,以提高效率且不过切。(3)球刀球刀也叫R刀,主要用于曲面中光刀及光刀。常用的球刀有BD16R8. BD12R6x BD10R5x BD8R4、BD6R3s BD5R2.5 (常用于力口工流道)、 BD4R2、BD3R1.5. BD2R1、BD1.5R0.75 及 BDlRO.5。B 是 BallMiII 的 第一个字母。一般情况下,要通过测量被加工图形的内圆半径来确定精加工所用的刀具, 尽量选大刀光刀、小刀补刀加工。
