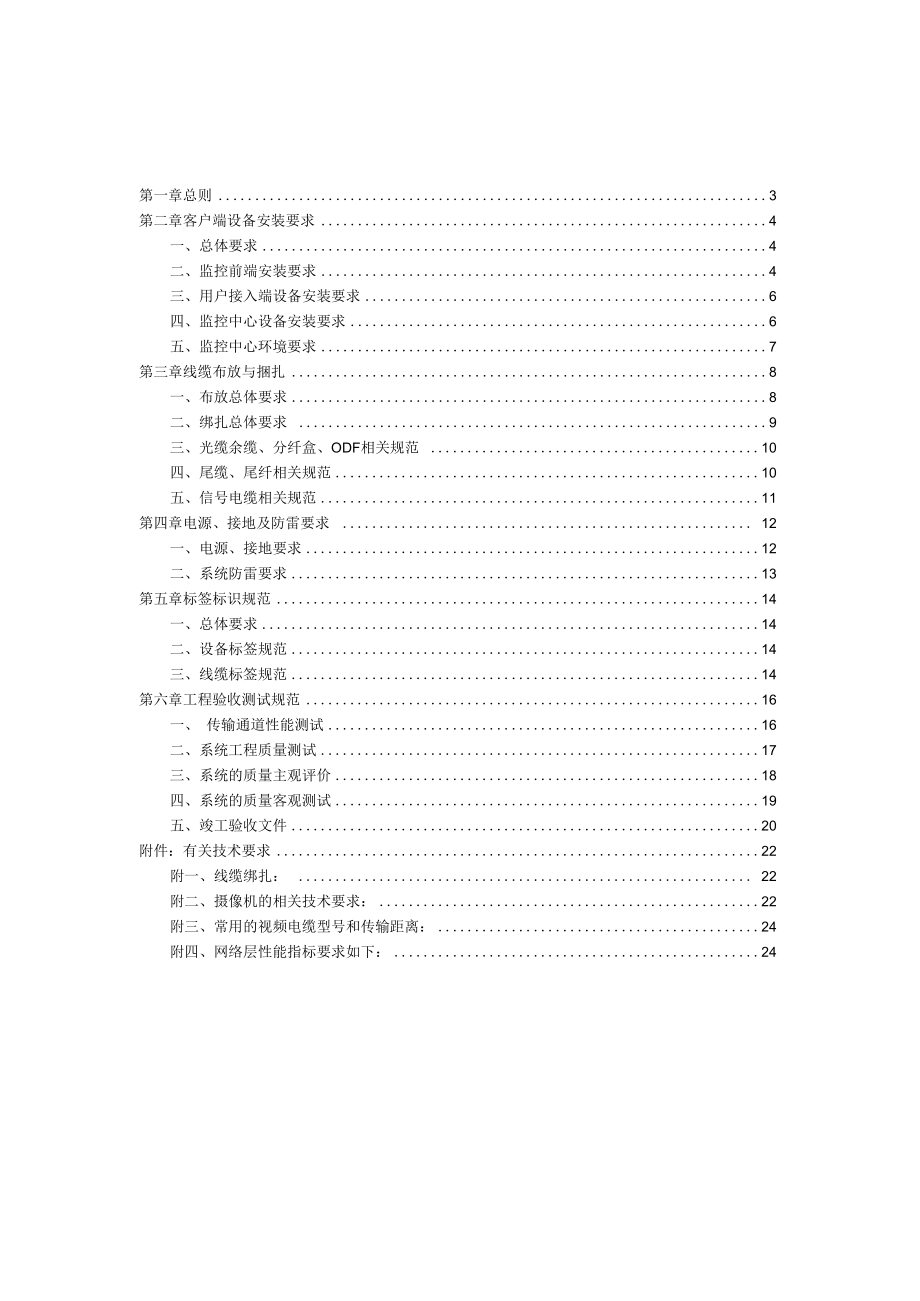

1、中四电唁CHINA TELECOM全省社会治安视频监控“天网”工程施工及验收规范中国电信江西公司2022年8月第一章总则3第二章客户端设备安装要求4一、总体要求4二、监控前端安装要求4三、用户接入端设备安装要求6四、监控中心设备安装要求6五、监控中心环境要求7第三章线缆布放与捆扎8一、布放总体要求8二、绑扎总体要求 9三、光缆余缆、分纤盒、ODF相关规范 10四、尾缆、尾纤相关规范10五、信号电缆相关规范11第四章电源、接地及防雷要求 12一、电源、接地要求12二、系统防雷要求13第五章标签标识规范14一、总体要求14二、设备标签规范14三、线缆标签规范14第六章工程验收测试规范16一、 传输

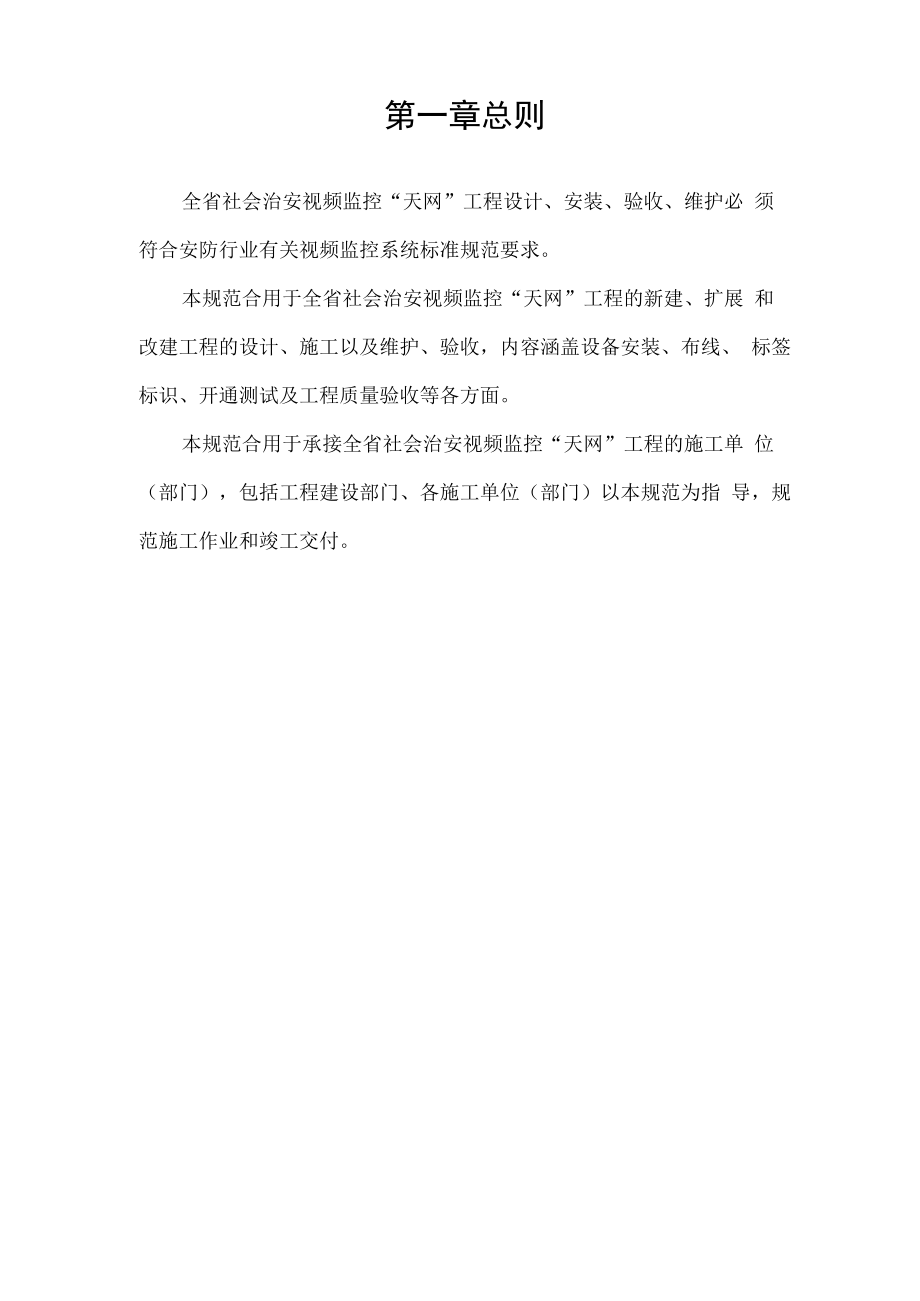

2、通道性能测试16二、系统工程质量测试17三、系统的质量主观评价18四、系统的质量客观测试19五、竣工验收文件20附件：有关技术要求22附一、线缆绑扎： 22附二、摄像机的相关技术要求：22附三、常用的视频电缆型号和传输距离：24附四、网络层性能指标要求如下：24第一章总则全省社会治安视频监控“天网”工程设计、安装、验收、维护必 须符合安防行业有关视频监控系统标准规范要求。本规范合用于全省社会治安视频监控“天网”工程的新建、扩展 和改建工程的设计、施工以及维护、验收，内容涵盖设备安装、布线、 标签标识、开通测试及工程质量验收等各方面。本规范合用于承接全省社会治安视频监控“天网”工程的施工单 位（
3、部门），包括工程建设部门、各施工单位（部门）以本规范为指 导，规范施工作业和竣工交付。第二章客户端设备安装要求本工程客户端设备包括监控前端（摄像机、云台、视频编码器等）， 用户接入设备（视频光端机、光猫、ONU）,监控中心（用户控制台、 解码器、监视器或者PC、电视墙等显示设备、客户端软件等）三个部份。一、总体要求安装人员在客户端进行设备安装时应遵守划定范围，在设备安装 前必须征求客户意见，明确设备安装位置，接电源位置，信号线在客 户端的走线方式和走向等。设备安装中应严格按照合同、设计中确定的设备种类、型号、接 口类型等进行施工。进行设备安装前，应对用户端设备的使用环境进行检查，检查内 容包括
4、用户电源、接地、环境温度、湿度、防尘情况。环境检查完成 后，应作记录，并将记录结果在最后的开通交付报告中标识、注明。在设备安装前，应按厂家使用说明书中的安装步骤，利用设备面 板上开关，进行相关自检测试，如设备指示灯能按照要求正常工作， 则设备通过自检。如设备指示灯不能按要求正常工作，则不能通过自 检，应进行故障判断及排除，必要时与设备厂家联系。二、监控前端安装要求监控前端（摄像机、云台）必须符合全省社会治安视频监控“天 网”工程相关的技术标准。在搬动、架设摄像机过程中，不得打开镜头盖。安装前需将摄像机逐个通电进行检测和粗调，在摄像机处于正常 工作状态后，方可安装；检查云台的水平、垂直转动角度，
5、并根据设 计要求定准云台转动起点方向。检查摄像机防护罩的雨刷动作，及防护罩内紧固情况。摄像机宜安装在监视目标附近不易受外界损伤的地方，安装位置 不应影响现场设备运行和人员正常活动。监控的地点没有合理的安装 位置，可采用立杆的方式将摄像机固定，此时需要考虑立杆的高度以 及承重（摄像机自身分量以及风荷载）；安装的高度，室内宜距地面 2. 5-5m；室外宜距地面3. 5-1Om并不得低于3.5m；主要街道、省国 道距地面不得小于6.Omo （特殊情况根据实际情况确定）设备箱安装位置应良好，方便维护人员操作；箱内所有设备安装 稳固，整齐放置，走线规范；箱内配置保护接地铜排，所有设备保护 接地统一引至接
6、地铜排，箱内配置防雷防浪涌电源插座。在高压带电设备附近架设摄像机时，应根据带电设备的要求，确 定安全距离。摄像机镜头应避免强光直射，保证摄像管靶面不受损伤。镜头视 场内，不得有遮挡监视目标的物体；镜头应从光源方向对准监视目标， 并应避免逆光安装；当需要逆光安装时，应降低监视区域的对照度。确定好安装位置后，首先对摄像机进行初步安装，经通电试看、 细调、检查各项功能，观察监视区域的覆盖范围和图象质量，符合要 求后方可固定。摄像机及云台的安装应牢靠、紧固。固定摄像机时， 镜头前部需要贴近护罩玻璃，以避免形成光晕现象。云台及云台解码器与摄像机的接线连接方式应具体严格按照云 台解码器的产品说明书。监控前
7、端设备之间连接，参考对应设备产品说明书进行视频源线 缆连接以及控制信号线的连接。三、用户接入端设备安装要求用户接入端的设备必须设置专门的机箱存放，机箱应做到防水、 防盗、防高温、防雷击，机箱应安装在挂杆、墙壁或者水泥底座上， 安 装坚固，且色采、尺寸应与周围环境相协调，不可过于突兀。在电缆性能允许的前提下，机箱应尽量接近摄像机放置。接入端的不同通信设备（如光端机、光电收发器/光猫、ONU等） 应分别放置在机箱内的托板上，避免相互叠压，设备间距离应大于 10cm,且摆放平整，固定牢靠。四、监控中心设备安装要求监控中心应配置UPS电源及空调设备。监控中心安装综合机架，配置电源分配模块、ODF模块。
8、机架尺 寸、高度应尽量与机房环境和谐，架内设备摆放整齐，面板保持在一 个平面上。设备间须留有2cm以上的足够垂直空隙，便于散热和维护，设备无积尘。不同的通信设备（如光端机、ONU光电收发器/光猫、编码 器、解码器、交换机等）应分别放置在机架的托板上，避免相互叠压， 须摆放平整，固定牢靠。视频分配器、视频矩阵及存储单元应尽量设置在机房内部，单独 列架，配置和安装应充分考虑系统的平滑扩容性，为系统留出足够的 扩容空间。五、触中心环境要求监控中心应选择噪音小、地面干净、空间宽敞（1250 m2）, 温度宜为1630度，相对湿度宜为30%75%的房间，照度在300 400LUXo监控中心宜采用防静电活
9、动地板,安装高度为300mm；天花板采用 铝合金针孔吸音天花，白色亚光；墙面采用易清洁的阻燃墙纸作墙面 装饰处理；监控中心的其它设备和金属外壳必须做好等电位连接，以保证室 内的人身和设备安全。控制台正面与墙的净距不应小于L 2M,侧面与墙或者其它设备的 净距,在主要走道不应小于L 5米,次要走道不应小于0.8米，机架 背面和侧面距离的净距不应小于08米；控制台应安放竖直，台面水平，台内接插件和设备接触应可靠， 安装应坚固，内部接线应符合设计要求，无扭曲脱落现象;第三章线缆布放与捆扎一、布放总体要求信号线缆（视频线、控制线等）与电源线应分别采用2根管道进 行布放，或者分走道布放，间距应大于5cm
10、,室内采用PVC管，进入 机架的部份要加装软套，室外应采用金属管道进行布放。各类线缆长度应逐盘核对，并根据设计图上各段路线的长度来选 配线缆，线缆要预留适当的长度，同一类型线缆预留长度要一致。架设架空电缆时，宜将电缆吊线固定在电杆上，再用电缆挂钩把 电缆卡挂在吊线上；挂钩的间隔距离应宜为054）.6m,根据气候条件， 每一杆应留出余兜。墙壁电缆的敷设，沿室外墙面宜采用吊挂方式；室内墙面宜采用 卡子方式。墙壁电缆沿墙角转弯时，应在墙角处设转角墙担。电缆卡 子的间距在水平路径上宜为0.6叱在垂直路径上宜为1m。直埋电缆的埋深不得小于0.8m,并应埋在冰冻层以下；紧靠电 缆处应用沙土或者细土覆盖，其
11、厚度应大于0.1m。通过交通要道时， 应穿钢管保护，电缆应采用具有铠装的直埋电缆或者采用PVC管进行 保护。转弯地段的电缆，地面上采用标桩作为电缆路由标志。管道电缆或者直埋电缆在引出地面时，均应采用钢管保护。钢管 伸 出地面不宜小于2. 5m；埋入地下宜为0.3-0.5m。跳线走线要符合规范，跳线必须从跳线环内整齐布放，横平坚直， 跳线不得有接头或者中间露出线芯的现象，不得将跳线横拉、斜拉， 列间跳线要经过顶端的跳线环，绝缘层完整，不妨碍端子板（架）的翻 转。宜避免线缆的接续，当电缆接续时应采用专用接插件。线缆的固 定、连接要注意牢靠，减少因接头松动引起的活动性故障。设备如上架，则在机架内，应
12、从下至上（上走线）或者从上至下（ 下走线）挨次占用，以便线缆的布放。线缆的布放须便于维护和将 来扩容。二、绑扎总体要求布放走道线缆时，必须绑扎。绑扎后的线缆应互相密切靠拢，外 观平直整齐。布放槽道线缆时，可以不绑扎，槽内线缆应顺直，尽量不交叉。 线缆不得超出槽道。在线缆进出槽道部位和线缆转弯处应绑扎或者用 塑料卡捆扎固定。线缆要分类绑扎，扎带间距均匀（线缆束直径的34倍），绑扎 松紧适宜，无明显纽绞和交叉，做到美观安全。在分类绑扎线缆时，可根据情况，先将每根线缆多余部份用固定 大小的圆圈进行盘定成束，注意弯曲半径符合规范，后利用绑扎带进 行绑扎，避免线缆与其他线缆交叉、纽绞在一起，并将盘定线束
13、合理 地布放、固定，便于维护时对每根线缆的查对、更换。扎带扎好后，应将多余部份齐根平滑剪齐，在接头处不得留有尖 刺。三、光缆余缆、分纤盒、ODF相关规范光缆宜盘留，具体根据客户要求进行预留。纤芯熔接应确保质量，熔接损耗绝对值应小于0. IdB,不合格的 需返工。纤芯在盘纤盘内，须按对照的纤序一一对应罗列，盘绕半径不小 37. 5mmo分纤盒，ODF,设备，以及之间的尾纤，在固定、布放时要注意 安全，杜绝存在被挤压、被踩碰而将尾纤拉断的隐患。四、尾缆、尾纤相关规范尾纤在槽道内、拐角处应加护套或者线槽保护，或者采用尾缆。对于切割后的护套，切口处比较锋利，要对切口包扎胶带，以保 护尾纤免于磨损。裸露
14、尾纤应采用软波纹管进行保护，护套中装载尾纤的数量不能 过多，避免造成光纤挤压（如25mm直径的波纹管推荐最大装载尾纤 数量为：2mm直径光纤12根、3mm直径光纤8根）。为减少尾纤布 放次数，提高工作效率，对于用户中心机房，可根据业务发展情况， 按照如上推荐，一次性将相应数量尾纤布放到位，便于以后扩容时逐 步使用。护套伸入机架部份的长度以IoCnI摆布为宜。光纤在布放时应注意弯曲半径不得小于4cm。尾纤不得用法兰盘对接方式进行延长（端口转换情况除外）。尾纤要与光设备、法兰盘连接牢靠。五、信号电缆相关规范音视频、控制信号电缆芯线焊接要端正、坚固、焊锡适量，焊点 光滑、不带尖、不成瘤形，避免虚焊。
15、屏蔽线要与接线端子外导体接 触良好。组装电缆插头时配件应齐全，位置正确，装配坚固，避免芯、 皮短路。从摄像机引出的电缆宜留有Im的余量，不得影响摄像机的转动。 摄像机的电缆和电源线应固定，不得用插头承受电缆的自重。五类网线要按规范线序制作，要确保每根铜线与水晶头压接牢 靠，音视频线、控制线及网线要与相关设备连接牢靠，设备连接电缆 不得有中间接头。各种电缆的弯曲半径不得小于电缆直径的15倍。视频服务器到交换设备或者路由器采用的非屏蔽五类及五类以 上电缆跳线长度不宜超过Ioon1；传送摄像机到视频服务器的视频摹 拟信 号，普通控制在20OnI之内，采用SYV75-5,或者SYV75-3电缆。前端设备（视频服务器）与云台解码器的控制信号线的连接以及 线缆要求参考前端设备的产品说明书设备连接要求。前端视频服务器外接开关量输入输出控制信号线必须按照产品 技术要求实施。第四章电源、接地及防雷要求一、电源、接地要求采用直流或者交流电源取决于厂家设备的要求，采用直流电源时, 必须使用设备厂家提供的有质量保证的电源模块；采用交流电源，应 采用220V, 50HZ的单项交流电源，当电压波动超出+5%10%的范围 时，应设稳压电源装置。稳压装置的标称功率
