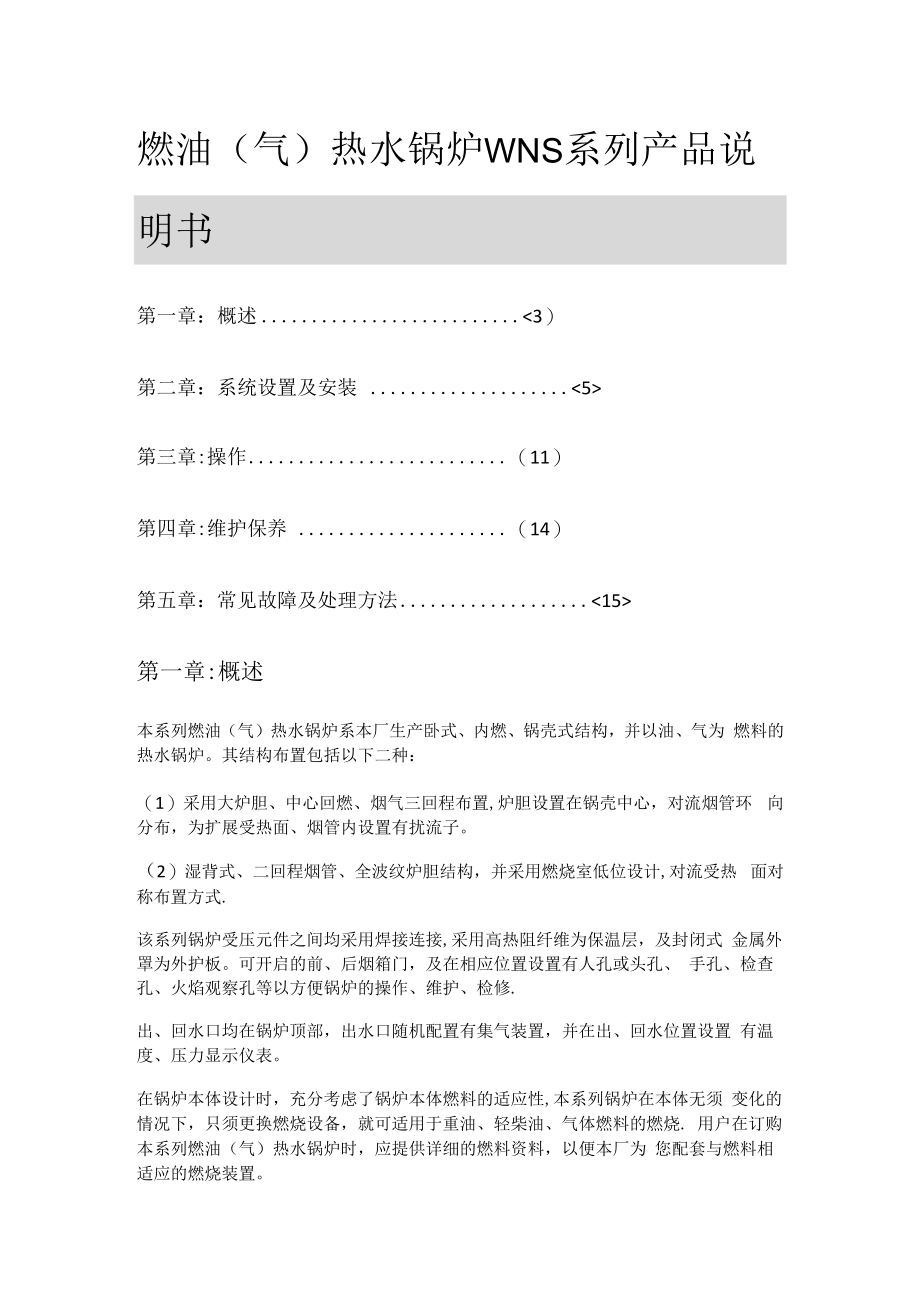

1、燃油（气）热水锅炉WNS系列产品说明书第一章：概述3）第二章：系统设置及安装 第三章:操作（11）第四章:维护保养 （14）第五章：常见故障及处理方法第一章:概述本系列燃油（气）热水锅炉系本厂生产卧式、内燃、锅壳式结构，并以油、气为 燃料的热水锅炉。其结构布置包括以下二种：（1）采用大炉胆、中心回燃、烟气三回程布置,炉胆设置在锅壳中心，对流烟管环 向分布，为扩展受热面、烟管内设置有扰流子。（2）湿背式、二回程烟管、全波纹炉胆结构，并采用燃烧室低位设计,对流受热 面对称布置方式.该系列锅炉受压元件之间均采用焊接连接,采用高热阻纤维为保温层，及封闭式 金属外罩为外护板。可开启的前、后烟箱门，及在相

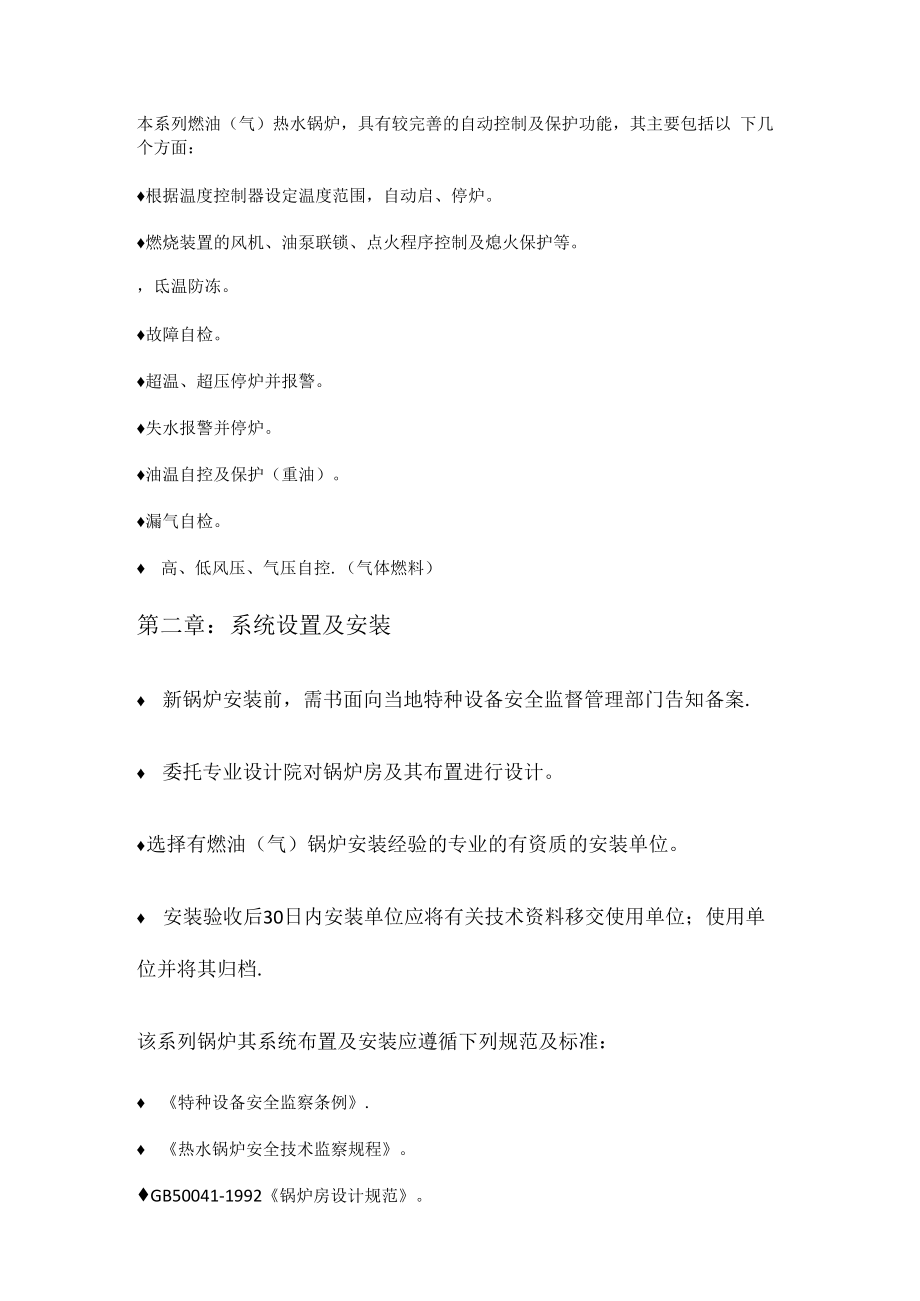

2、应位置设置有人孔或头孔、 手孔、检查孔、火焰观察孔等以方便锅炉的操作、维护、检修.出、回水口均在锅炉顶部，出水口随机配置有集气装置，并在出、回水位置设置 有温度、压力显示仪表。在锅炉本体设计时，充分考虑了锅炉本体燃料的适应性,本系列锅炉在本体无须 变化的情况下，只须更换燃烧设备，就可适用于重油、轻柴油、气体燃料的燃烧. 用户在订购本系列燃油（气）热水锅炉时，应提供详细的燃料资料，以便本厂为 您配套与燃料相适应的燃烧装置。本系列燃油（气）热水锅炉，具有较完善的自动控制及保护功能，其主要包括以 下几个方面：根据温度控制器设定温度范围，自动启、停炉。燃烧装置的风机、油泵联锁、点火程序控制及熄火保护等
3、。，氐温防冻。故障自检。超温、超压停炉并报警。失水报警并停炉。油温自控及保护（重油）。漏气自检。 高、低风压、气压自控.（气体燃料）第二章：系统设置及安装 新锅炉安装前，需书面向当地特种设备安全监督管理部门告知备案. 委托专业设计院对锅炉房及其布置进行设计。 选择有燃油（气）锅炉安装经验的专业的有资质的安装单位。 安装验收后30日内安装单位应将有关技术资料移交使用单位；使用单位并将其归档.该系列锅炉其系统布置及安装应遵循下列规范及标准： 特种设备安全监察条例. 热水锅炉安全技术监察规程。GB50041-1992锅炉房设计规范。GB50273-1998工业锅炉安装工程施工及验收规范。 本厂提供的

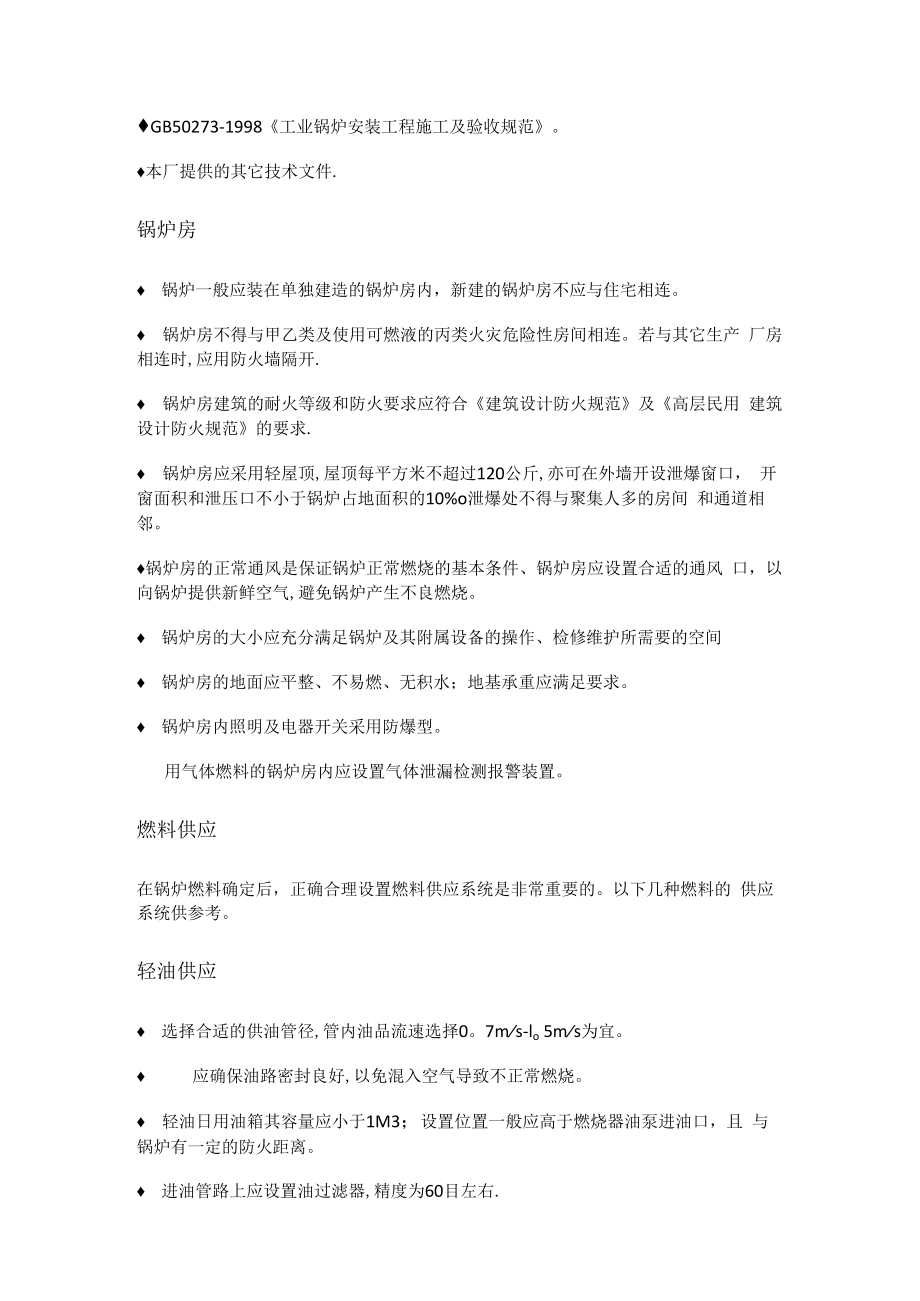

4、其它技术文件.锅炉房 锅炉一般应装在单独建造的锅炉房内，新建的锅炉房不应与住宅相连。 锅炉房不得与甲乙类及使用可燃液的丙类火灾危险性房间相连。若与其它生产 厂房相连时,应用防火墙隔开. 锅炉房建筑的耐火等级和防火要求应符合建筑设计防火规范及高层民用 建筑设计防火规范的要求. 锅炉房应采用轻屋顶,屋顶每平方米不超过120公斤,亦可在外墙开设泄爆窗口， 开窗面积和泄压口不小于锅炉占地面积的10%o泄爆处不得与聚集人多的房间 和通道相邻。锅炉房的正常通风是保证锅炉正常燃烧的基本条件、锅炉房应设置合适的通风 口，以向锅炉提供新鲜空气,避免锅炉产生不良燃烧。 锅炉房的大小应充分满足锅炉及其附属设备的操作
5、、检修维护所需要的空间 锅炉房的地面应平整、不易燃、无积水；地基承重应满足要求。 锅炉房内照明及电器开关采用防爆型。用气体燃料的锅炉房内应设置气体泄漏检测报警装置。燃料供应在锅炉燃料确定后，正确合理设置燃料供应系统是非常重要的。以下几种燃料的 供应系统供参考。轻油供应 选择合适的供油管径,管内油品流速选择0。7ms-lo 5ms为宜。 应确保油路密封良好,以免混入空气导致不正常燃烧。 轻油日用油箱其容量应小于1M3；设置位置一般应高于燃烧器油泵进油口，且 与锅炉有一定的防火距离。 进油管路上应设置油过滤器,精度为60目左右. 回油管的设置应防止切断装置被意外关闭或有其它阻塞。（图一）轻油供应系
6、统原理图重油系统由于重油的粘度大，重油供应系统与轻油系统相比更复杂.重油的贮存、管线的输送以及喷嘴雾化都需加热，重油加热，粘度降到一定的要 求后,才能满足燃烧装置的需要。其加热方式有多种，如电加热、蒸汽加热等。重油点火困难，一般启动时采用轻油或气体燃料点火，因此需要设置点火系统.停炉后,为防止重油管线剩余的重油凝固等，需进行停炉后扫线，其方式可以采 用轻油,亦可用蒸汽等.设计院及用户可以根据实际情况选择不同布置方式。下图为在无其它蒸汽来源的情况下，重油供应系统的示意图，其中辅助的轻油系 统用于锅炉启动及停炉后的扫线。 合理选择供油管径，其管内流速与油品有关。重油管道应选择无缝管,除必要的法兰连
7、接以外，宜采用焊接连接。同时应考虑其加热以后的管道的补偿。重油贮油罐数量一般不宜少于二只，一只作为接收、贮存和升温沉淀脱水;另一 只作为向日用油箱供油。且其储油量应小于该罐容积的85%。重油日用油箱的大小不超过5M3,且布置位置离锅炉应有一定的防火距离。为避免重油在罐（箱）内温度过高发生剧烈的起泡现象和冒罐事故,重油罐（箱） 内的加热温度一般不能超过90,最高不能超过95C.回油管的设置应防止切断装置被意外关闭或有其它阻塞。供油管道上应设置多道过滤器，过滤器精度按重油的流动方向依次为粗、中、 细.管道的供油压力与油品以及燃烧器的类别有关.燃气系统燃气供应系统相对于燃油系统要简单，燃气最大的不安
8、全因素是燃气泄漏，检漏 装置可靠是燃气供应系统关键部分.（图三）燃气供应系统原理图 应确保整个系统良好的密封，所有管道及配件应进行2倍工作压力的压力试验, 至少不小于20Ombaro 应装置调压阀和减压阀,以确保稳定的燃气压力。 选择可靠的检漏装置. 设置点火供气分路，在点火时，用点火电磁阀和调节阀，进入少量燃气点火 装置燃气过滤器，确保燃气洁净。装置安全排放阀，确保主电磁阀不受燃气压力过高而损坏电磁阀圈，安全阀排放 管要通向室外安全地方. 装置燃气压力高、低保护开关. 风压监控，防止因供风不良而导致爆燃。热水系统 热水系统应根据锅炉房设计规范等国家有关标准、规范进行设计与安装。 在热水系统的
9、最高处及容易集气的位置上应装设集气装置.水循环系统必须有可靠的定压措施和循环水的膨胀装置.热水系统应装自动补给水装置。水处理锅炉的水质应满足中华人民共和国GB15762001工业锅炉水质的标准。安全阀 本系列锅炉选用的是全启式弹簧安全阀，安全阀应装设泄放管，泄放管应直通安 全地点，并有足够的流通截面积和防冻措施,保证排泄畅通。同时泄放管应予固 定.锅炉安全阀始启压力按热水锅炉安全技术监察规程进行调整和校验。其调整方法：拆去上部开口销，除去顶盖、拧松六角锁紧螺杆，使弹簧放松和拧 紧，来达到安全要求的泄放能力，调整完后拧紧锁紧螺母，再将其余零件装妥。排污管道排污管道安装时应尽量减少弯头,保证排污畅
10、通，并接到室外安全地点或排污池 内。烟气通道本系列锅炉的烟囱接口均设在锅炉后部的顶上，最适合的烟气通道布置是直接引 出,因为本锅炉均为正压燃烧，其烟道阻力需依靠燃烧器风机来克服;因此，引出 烟道弯头太多，或者倾斜烟道长度太长的话，将对锅炉的出力及安全运行产生影 响.烟气引出管道建议设置温度计，该温度计由用户自理。因布置原因，烟囱若有转弯，不但转弯要平滑,且在转弯处前烟道应装设防爆门， 以防止尾部烟道爆燃。防爆门口径应与出烟口相当.烟囱高度应符合GB13271-2001锅炉大气污染物排放标准的规定。烟道及烟囱重量不得由锅炉本体支撑。第三章操作经当地锅炉压力容器安全监察机构登记,并取得使用证，锅炉
11、方可投入 运行.司炉工经培训和考试合格，持证才能独立操作。在操作之前，司炉工及相关人员必须对安全规则和设备非常熟悉。锅炉启动在第一次启动锅炉时或因某种原因关闭锅炉后重新启动时，应进行以下内容的检 查及准备。燃烧系统各供应管接口、热水系统管道、排污管道应完整、无泄漏现象。y水系统设备正常。 各密封面严密、烟气通道畅通。 通过排汽阀排出锅炉及系统内空气，整个系统充满水。关闭锅炉排污阀。 打开出、回水阀,形成畅通的循环系统回路。 启动循环泵。确认循环泵系统正常。 燃料供应系统的切断阀打开。 打开燃烧器总开关，接通电源。在完成上述准备后,锅炉即可点火启动，其步骤由燃烧程序控制器完成，在程序 启动过程中
12、，完成预吹扫、点火、火焰监视、负荷调节以及风压、燃料压力控制 等.其每一步出现故障时，控制器会在指示窗显示并锁定。详细内容参见电控箱 说明书。对于热水锅炉来说，在启动升温过程中，应注意以下几点： 必须及时排气，打开各排气阀，保证满水运行。 锅炉出水压力不应低于额定出口热水温度加20。C相应的饱和压力。升温要缓慢，避免锅炉各部分受热不均，产生过大的热应力。影响锅炉使用寿愉,水温的升高或降低速度以每小时20。C为宜。 在升温过程中，应对锅炉人孔、手孔、法兰等处的密封面进行检查，如有渗漏现 象应拧紧螺栓，这期间应对承压件的紧固螺栓拧紧一次。 在升温过程中，应监视压力、温度显示及控制仪表，确认其可靠性
13、。在锅炉第一次使用之前，必须清除掉锅炉内部的有机污垢,如油膜、灰尘或其它 杂质。本系列锅炉的煮炉可采用氢氧化钠（NaoH）加磷酸三钠（Na3PO412H2O） 等药品，其加药量均为（23公斤/每吨锅水）配制成浓度20%的均匀溶液加入 锅内，不得将药品直接加入锅炉。煮炉应严格按相应规范、标准规定的程序进行， 煮炉后应检查锅壳内壁，其内壁应无油垢,擦去附着物后，金属表面应无锈斑.正常运行正常运行时,要求做到锅炉工况稳定,即保持锅炉进出口温度及压力稳定，没有忽 高忽低的现象，司炉人员要做好交接班工作，每班人员必须加强对各设备和仪表 的监视，确保锅炉安全可靠地运行,防止事故发生。 水质符合GB1576
14、-2001工业锅炉水质标准要求。 压力表应定期检验压力表是否工作正常，如发现压力表损坏或失灵，应立即停炉检修或 更换,为保证压力表的正确性，每半年至少校验一次. 温度控制器应定期校验温度控制器、电接点压力表的灵敏度及可靠性，平常司炉人员可通过 温度控制器的启、停，燃烧器的设置值与温度计显示数据对照来初步确定温度控 制器等可靠性。核全阀注意安全阀的作用是否正常，为了防止安全阀的阀盘和阀座发生粘连,应定期拉 动安全阀提升手柄，做排泄试验，校验安全阀的可靠性.神污一般水中含有多种矿物质，水进入锅炉受热后，将析出这些物质，当炉水浓缩到 一定程度时，这些物质就会在锅内沉积下来,形成水垢。为了防止由于水垢
15、、水 渣引起的锅炉事故，必须保证水质，降低炉水的碱度，通常当炉水碱度大于20 毫克当量/升时，应进行排污，排污时应注意：1）当两台或两台以上锅炉同时使用一根排污管时，应严格禁止两台锅炉同时排 污。2）如果一台锅炉在检修，则应使该锅炉从总管中隔离开来。3）排污时，应使锅炉处于高水位、低负荷.具体操作步骤如下: 微微开启排污阀，预热排污总管，待管道预热后，再缓缓开大阀门，排污完毕后 立即关闭排污阀。排污时,如发现排污管路内有冲击声，应立即将排污阀关小直至冲击消失为止， 然后再缓缓开大阀门，排污不宜长时间连续进行，以免影响锅炉水循环。紧急停炉锅炉运行中，遇到下列情况之一时，应立即停炉：因水循环不良造成锅水汽化。水温急剧上升失去控制。 循环泵或补给泵全部失效时. 压力表、温度控制器等显示或控制元件失效。 锅炉元件损坏且危及运行人员安全。 其它异常情况危及锅炉安全运行。
