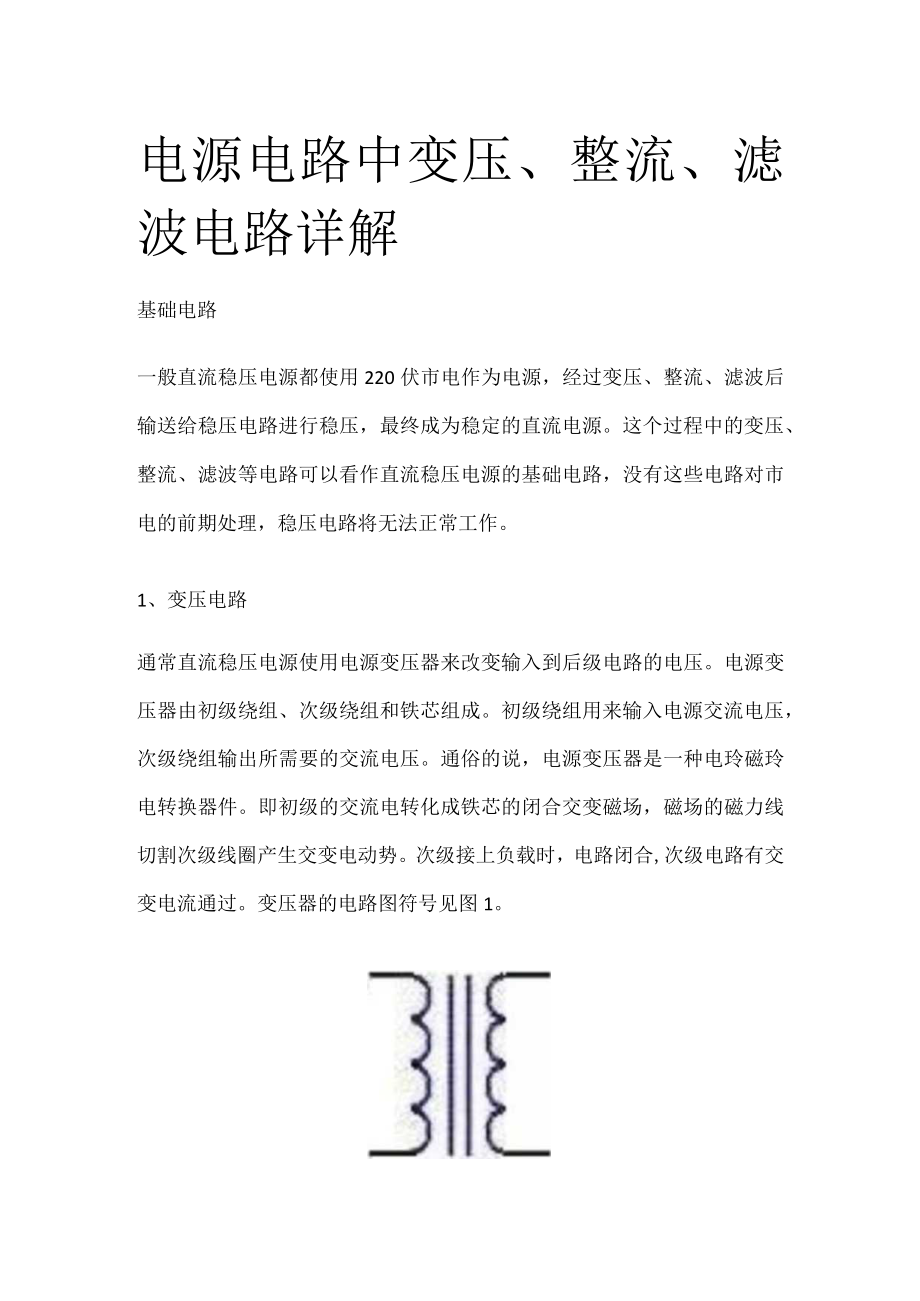

1、电源电路中变压、整流、滤波电路详解基础电路一般直流稳压电源都使用220伏市电作为电源，经过变压、整流、滤波后输送给稳压电路进行稳压，最终成为稳定的直流电源。这个过程中的变压、整流、滤波等电路可以看作直流稳压电源的基础电路，没有这些电路对市电的前期处理，稳压电路将无法正常工作。1、变压电路通常直流稳压电源使用电源变压器来改变输入到后级电路的电压。电源变压器由初级绕组、次级绕组和铁芯组成。初级绕组用来输入电源交流电压，次级绕组输出所需要的交流电压。通俗的说，电源变压器是一种电玲磁玲电转换器件。即初级的交流电转化成铁芯的闭合交变磁场，磁场的磁力线切割次级线圈产生交变电动势。次级接上负载时，电路闭合,

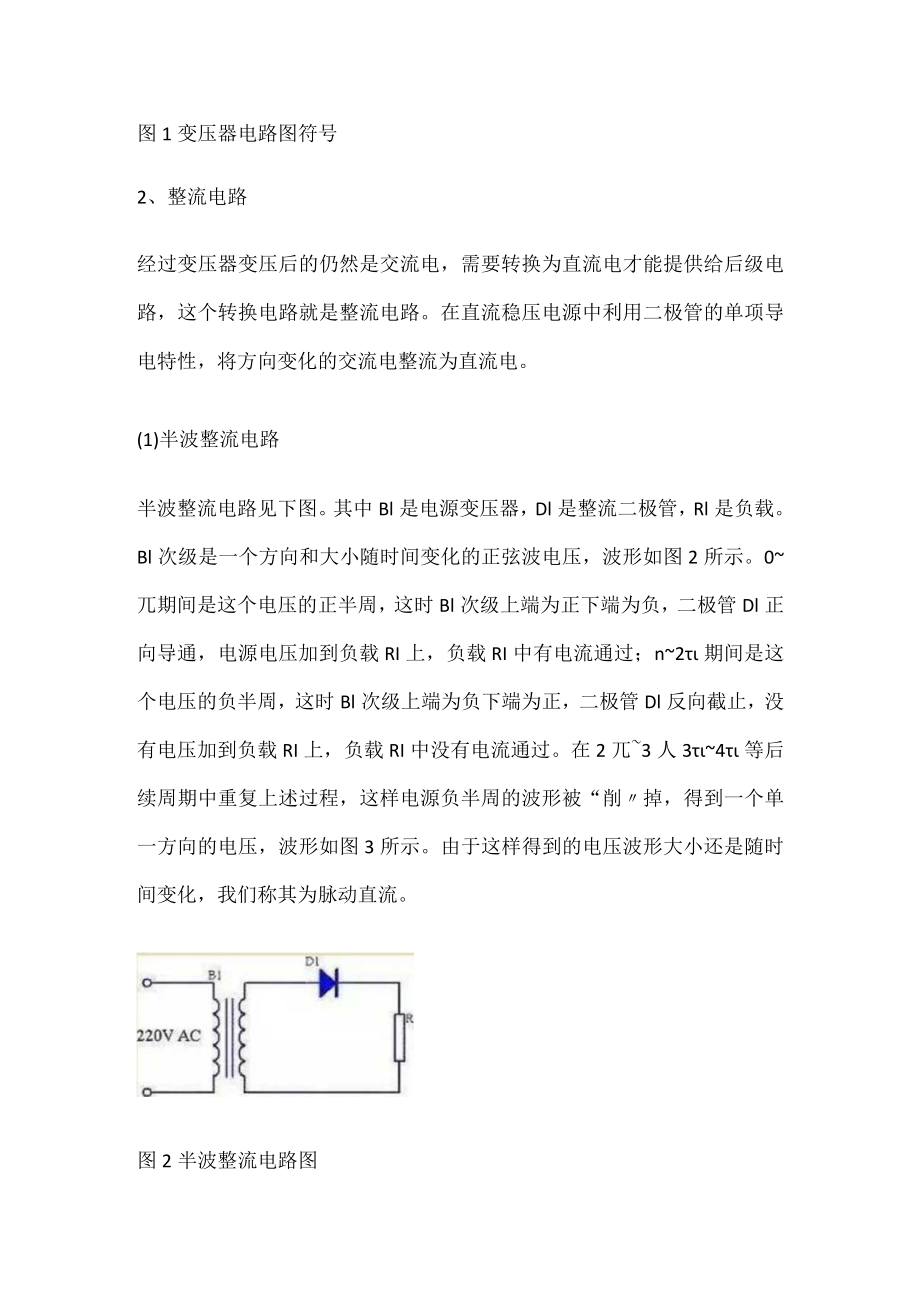

2、次级电路有交变电流通过。变压器的电路图符号见图1。图1变压器电路图符号2、整流电路经过变压器变压后的仍然是交流电，需要转换为直流电才能提供给后级电路，这个转换电路就是整流电路。在直流稳压电源中利用二极管的单项导电特性，将方向变化的交流电整流为直流电。(1)半波整流电路半波整流电路见下图。其中Bl是电源变压器，Dl是整流二极管，Rl是负载。Bl次级是一个方向和大小随时间变化的正弦波电压，波形如图2所示。0兀期间是这个电压的正半周，这时Bl次级上端为正下端为负，二极管Dl正向导通，电源电压加到负载RI上，负载RI中有电流通过；n2期间是这个电压的负半周，这时Bl次级上端为负下端为正，二极管Dl反向

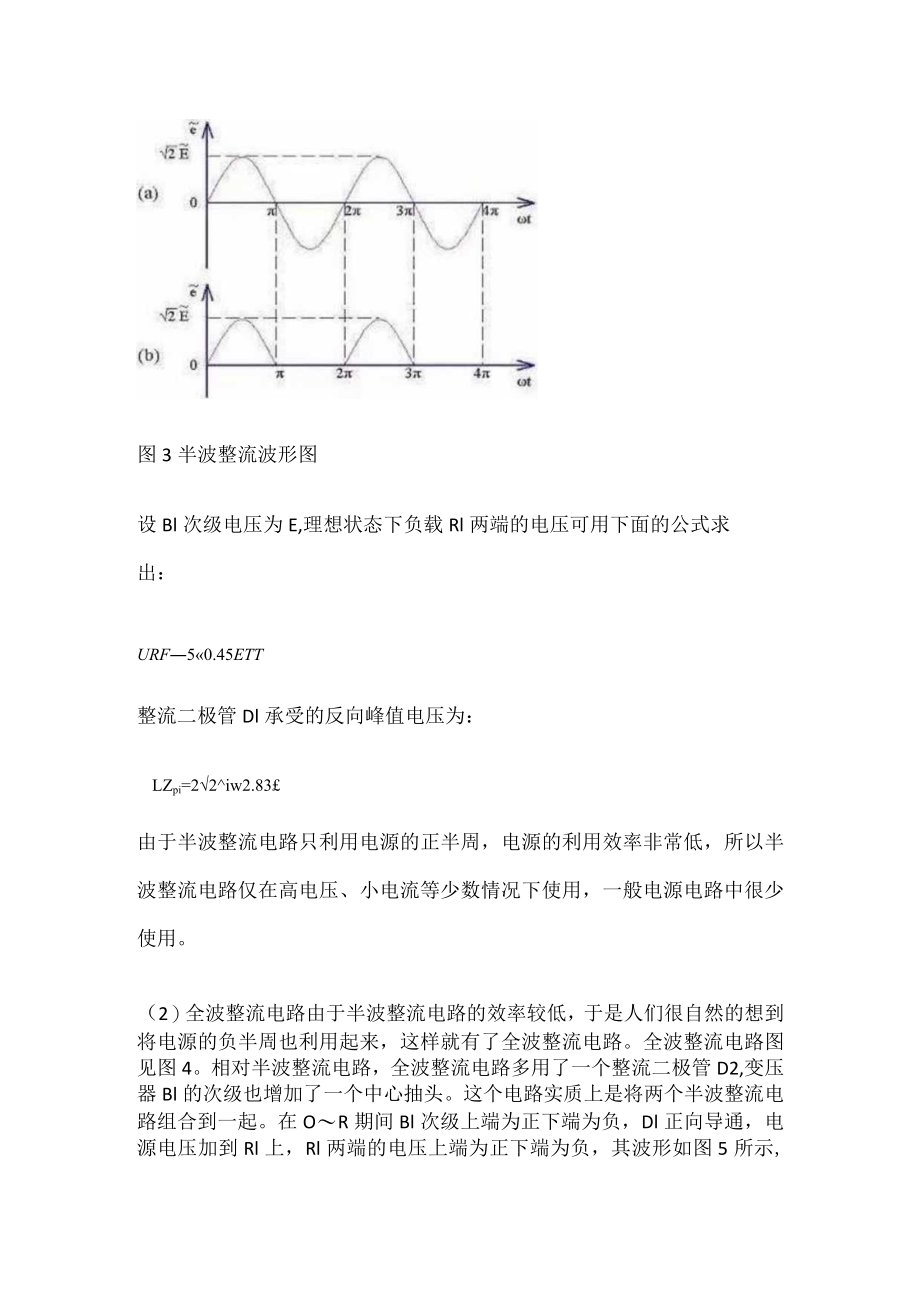

3、截止，没有电压加到负载RI上，负载RI中没有电流通过。在2兀3人34等后续周期中重复上述过程，这样电源负半周的波形被“削掉，得到一个单一方向的电压，波形如图3所示。由于这样得到的电压波形大小还是随时间变化，我们称其为脉动直流。图2半波整流电路图图3半波整流波形图设Bl次级电压为E,理想状态下负载Rl两端的电压可用下面的公式求出：URF50.45ETT整流二极管Dl承受的反向峰值电压为：LZpi=22iw2.83由于半波整流电路只利用电源的正半周，电源的利用效率非常低，所以半波整流电路仅在高电压、小电流等少数情况下使用，一般电源电路中很少使用。（2）全波整流电路由于半波整流电路的效率较低，于是人
4、们很自然的想到将电源的负半周也利用起来，这样就有了全波整流电路。全波整流电路图见图4。相对半波整流电路，全波整流电路多用了一个整流二极管D2,变压器Bl的次级也增加了一个中心抽头。这个电路实质上是将两个半波整流电路组合到一起。在OR期间Bl次级上端为正下端为负，Dl正向导通，电源电压加到Rl上，Rl两端的电压上端为正下端为负，其波形如图5所示,其电流流向如图6所示;在Ti2n期间Bl次级上端为负下端为正，D2正向导通，电源电压加到Rl上，Rl两端的电压还是上端为正下端为负，其波形如图5所示，其电流流向如图7所示。在23爪34等后续周期中重复上述过程，这样电源正负两个半周的电压经过Dl.D2整流
5、后分别加到RI两端，Rl上得到的电压总是上正下负，其波形如图5所示。图4全波整流电路图图5全波整流波形图图6全波整流电路电流流向图图7全波整流电路电流流向图设Bl次级电压为E,理想状态下负载Rl两端的电压可用下面的公式求出：t1=2-W0.90E整流二极管Dl和D2承受的反向峰值电压为：=2Wa2.831全波整流电路每个整流二极管上流过的电流只是负载电流的一半，比半波整流小一倍。（3）桥式整流电路由于全波整流电路需要特制的变压器，制作起来比较麻烦，于是出现了一种桥式整流电路。这种整流电路使用普通的变压器，但是比全波整流多用了两个整流二极管。由于四个整流二极管连接成电桥形式，所以称这种整流电路为
6、桥式整流电路。图8桥式整流电路图由图9可以看出在电源正半周时，Bl次级上端为正，下端为负，整流二极管D4和D2导通，电流由变压器Bl次级上端经过D4、RI、D2回到变压器Bl次级下端；由图10可以看出在电源负半周时，Bl次级下端为正，上端为负，整流二极管DI和D3导通，电流由变压器Bl次级下端经过DI、Rl.D3回到变压器Bl次级上端。Rl两端的电压始终是上正下负，其波形与全波整流时一致。图9桥式整流电路电流流向图图10桥式整流电路电流流向图设Bl次级电压为E,理想状态下负载Rl两端的电压可用下面的公式求出：4=2返/刊0.90TT整流二极管Dl和D2承受的反向峰值电压为:L2）=21.41桥
7、式整流电路每个整流二极管上流过的电流是负载电流的一半，与全波整流相同。通常情况下桥式整流电路都简化成图11的形式。图11桥式整流简化电路图（4）倍压整流电路前面介绍的三种整流电路输出电压都小于输入交流电压的有效值，如果需要输出电压大于输入交流电压有效值时可以采用倍压电路,见图12。由图13可知，在电源的正半周，变压器Bl次级上端为正下端为负，Dl导通，D2截止，CI通过Dl充电，充电后Cl两端电压接近Bl次级电压峰值，方向为左端正右端负；由图14可知，在电源的负半周，变压器Bl次级上端为负下端为正，Dl截止，D2导通，C2通过Dl充电，充电后C2两端电压接近Cl两端电压与Bl次级电压峰值之和，
8、方向为下端正上端负。由于负载Rl与Cl并联，当Rl足够大时，Rl两端的电压即为接近2倍Bl次级电压。图12二倍压整流电路图图13二倍压整流电流流向图图14二倍压整流电流流向图二倍压整流电路还有另外一种形式的画法，见图15,其原理与图12完全一致，只是表现形式不一样。图15二倍压整流电路图（另一种形式）二倍压电路还可以很容易的扩展为n倍压电路，具体电路见图16。图16n倍压整流电路图3、滤波电路交流电经过整流后得到的是脉动直流，这样的直流电源由于所含交流纹波很大，不能直接用作电子电路的电源。滤波电路可以大大降低这种交流纹波成份，让整流后的电压波形变得比较平滑。(1)电容滤波电路电容滤波电路图见图
9、17,电容滤波电路是利用电容的充放电原理达到滤波的作用。在脉动直流波形的上升段，电容Cl充电，由于充电时间常数很小，所以充电速度很快；在脉动直流波形的下降段，电容Cl放电，由于放电时间常数很大，所以放电速度很慢。在Cl还没有完全放电时再次开始进行充电。这样通过电容Cl的反复充放电实现了滤波作用。滤波电容Cl两端的电压波形见图18。图17电容滤波电路图18电容滤波电路波形图选择滤波电容时需要满足下式的条件：、TACC3-5)-2(2)电感滤波电路电感滤波电路图见图19o电感滤波电路是利用电感对脉动直流的反向电动势来达到滤波的作用，电感量越大滤波效果越好。电感滤波电路带负载能力比较好，多用于负载电
10、流很大的场合。图19电感滤波电路（3） RC滤波电路使用两个电容和一个电阻组成RC滤波电路，又称Ti型RC滤波电路。见图20所示。这种滤波电路由于增加了一个电阻Rl,使交流纹波都分担在Rl上。Rl和C2越大滤波效果越好，但Rl过大又会造成压降过大,减小了输出电压。一般Rl应远小于R2。RlcClcC2R2图20RC滤波电路（4） LC滤波电路与RC滤波电路相对的还有一种LC滤波电路，这种滤波电路综合了电容滤波电路纹波小和电感滤波电路带负载能力强的优点。其电路图见图21。图21LC滤波电路（5）有源滤波电路当对滤波效果要求较高时，可以通过增加滤波电容的容量来提高滤波效果。但是受电容体积限制，又不
11、可能无限制增大滤波电容的容量，这时可以使用有源滤波电路。其电路形式见图22,其中电阻RI是三极管Tl的基极偏流电阻，电容Cl是三极管Tl的基极滤波电容，电阻R2是负载。这个电路实际上是通过三极管Tl的放大作用，将CI的容量放大B倍，即相当于接入一个（阳1）Cl的电容进行滤波。图22有源滤波电路图22中，Cl可选择几十微法到几百微法；Rl可选择几百欧到几千欧,具体取值可根据Tl的值确定，值高，R可取值稍大，只要保证Tl的集电极一发射极电压（UCE）大于1.5V即可。Tl选择时要注意耗散功率PCM必须大于UCEI,如果工作时发热较大则需要增加散热片。有源滤波电路属于二次滤波电路，前级应有电容滤波等
