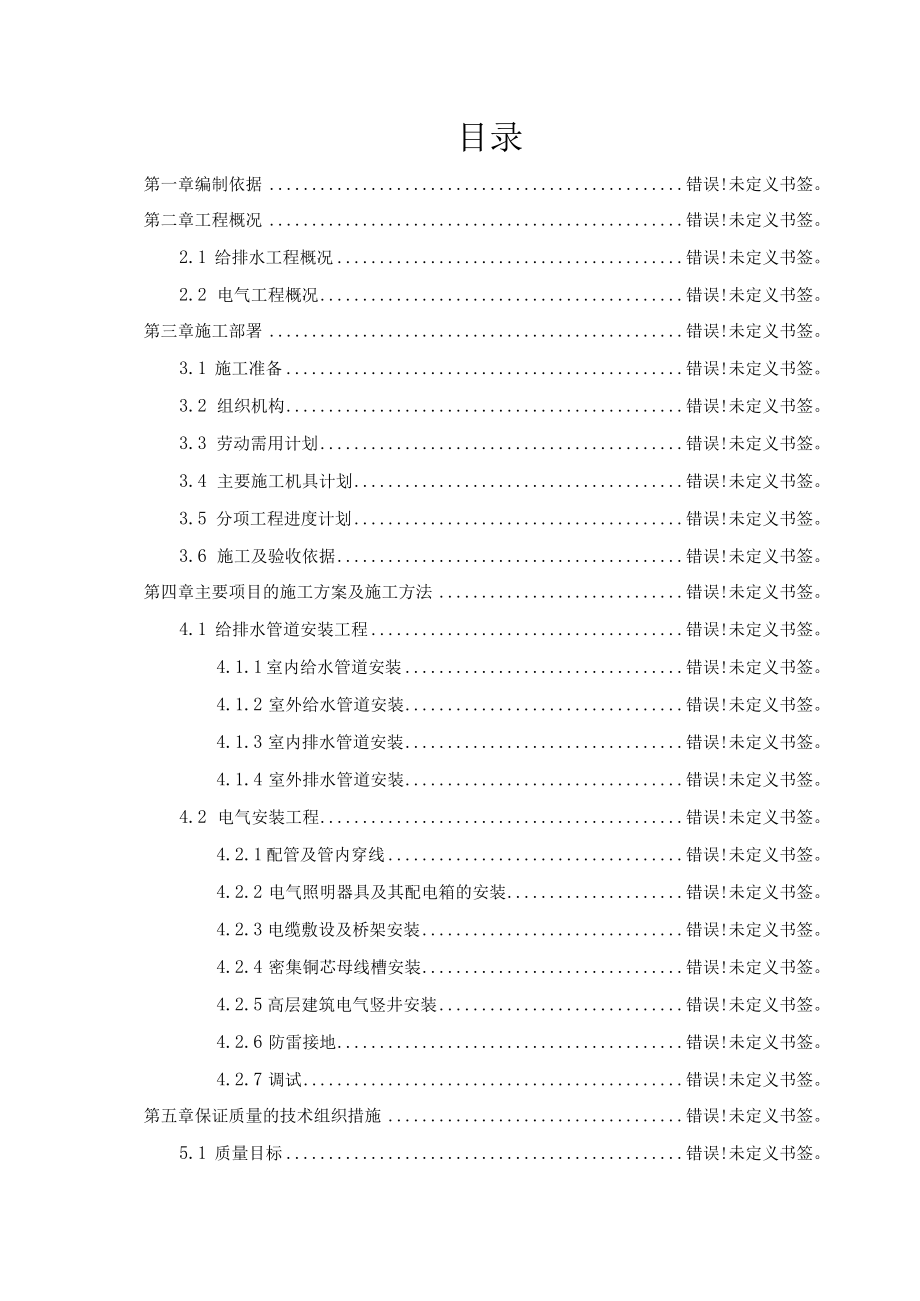

1、目录第一章编制依据错误!未定义书签。第二章工程概况错误!未定义书签。2.1 给排水工程概况错误!未定义书签。2.2 电气工程概况错误!未定义书签。第三章施工部署错误!未定义书签。3.1 施工准备错误!未定义书签。3.2 组织机构错误!未定义书签。3.3 劳动需用计划错误!未定义书签。3.4 主要施工机具计划错误!未定义书签。3.5 分项工程进度计划错误!未定义书签。3.6 施工及验收依据错误!未定义书签。第四章主要项目的施工方案及施工方法错误!未定义书签。4.1 给排水管道安装工程错误!未定义书签。4.1.1 室内给水管道安装错误!未定义书签。4.1.2 室外给水管道安装错误!未定义书签。4.

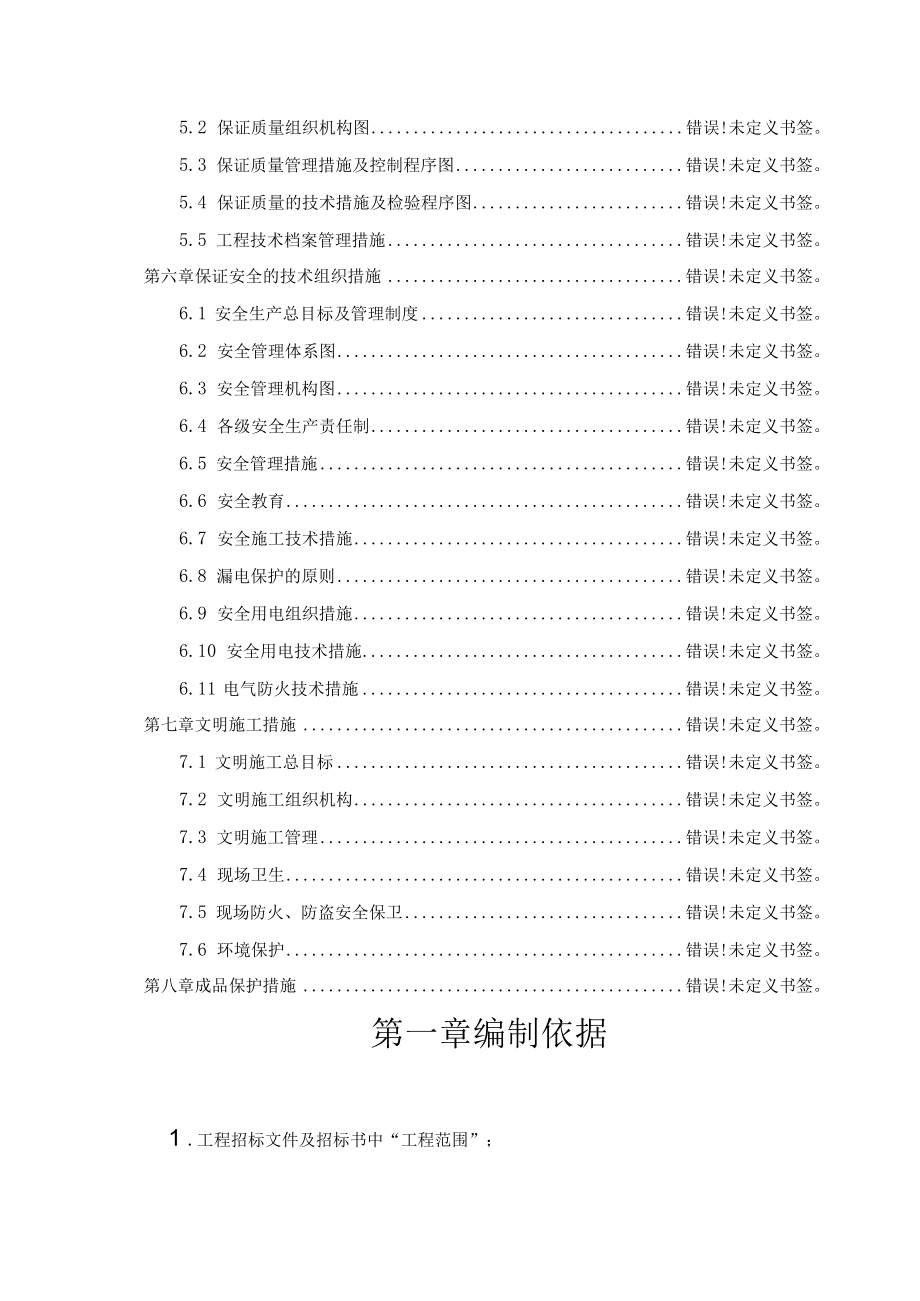

2、1.3 室内排水管道安装错误!未定义书签。4.1.4 室外排水管道安装错误!未定义书签。4.2 电气安装工程错误!未定义书签。4.2.1 配管及管内穿线错误!未定义书签。4.2.2 电气照明器具及其配电箱的安装错误!未定义书签。4.2.3 电缆敷设及桥架安装错误!未定义书签。4.2.4 密集铜芯母线槽安装错误!未定义书签。4.2.5 高层建筑电气竖井安装错误!未定义书签。4.2.6 防雷接地错误!未定义书签。4.2.7 调试错误!未定义书签。第五章保证质量的技术组织措施错误!未定义书签。5.1 质量目标错误!未定义书签。5.2 保证质量组织机构图错误!未定义书签。5.3 保证质量管理措施及控制
3、程序图错误!未定义书签。5.4 保证质量的技术措施及检验程序图错误!未定义书签。5.5 工程技术档案管理措施错误!未定义书签。第六章保证安全的技术组织措施错误!未定义书签。6.1 安全生产总目标及管理制度错误!未定义书签。6.2 安全管理体系图错误!未定义书签。6.3 安全管理机构图错误!未定义书签。6.4 各级安全生产责任制错误!未定义书签。6.5 安全管理措施错误!未定义书签。6.6 安全教育错误!未定义书签。6.7 安全施工技术措施错误!未定义书签。6.8 漏电保护的原则错误!未定义书签。6.9 安全用电组织措施错误!未定义书签。6.10 安全用电技术措施错误!未定义书签。6.11 电气

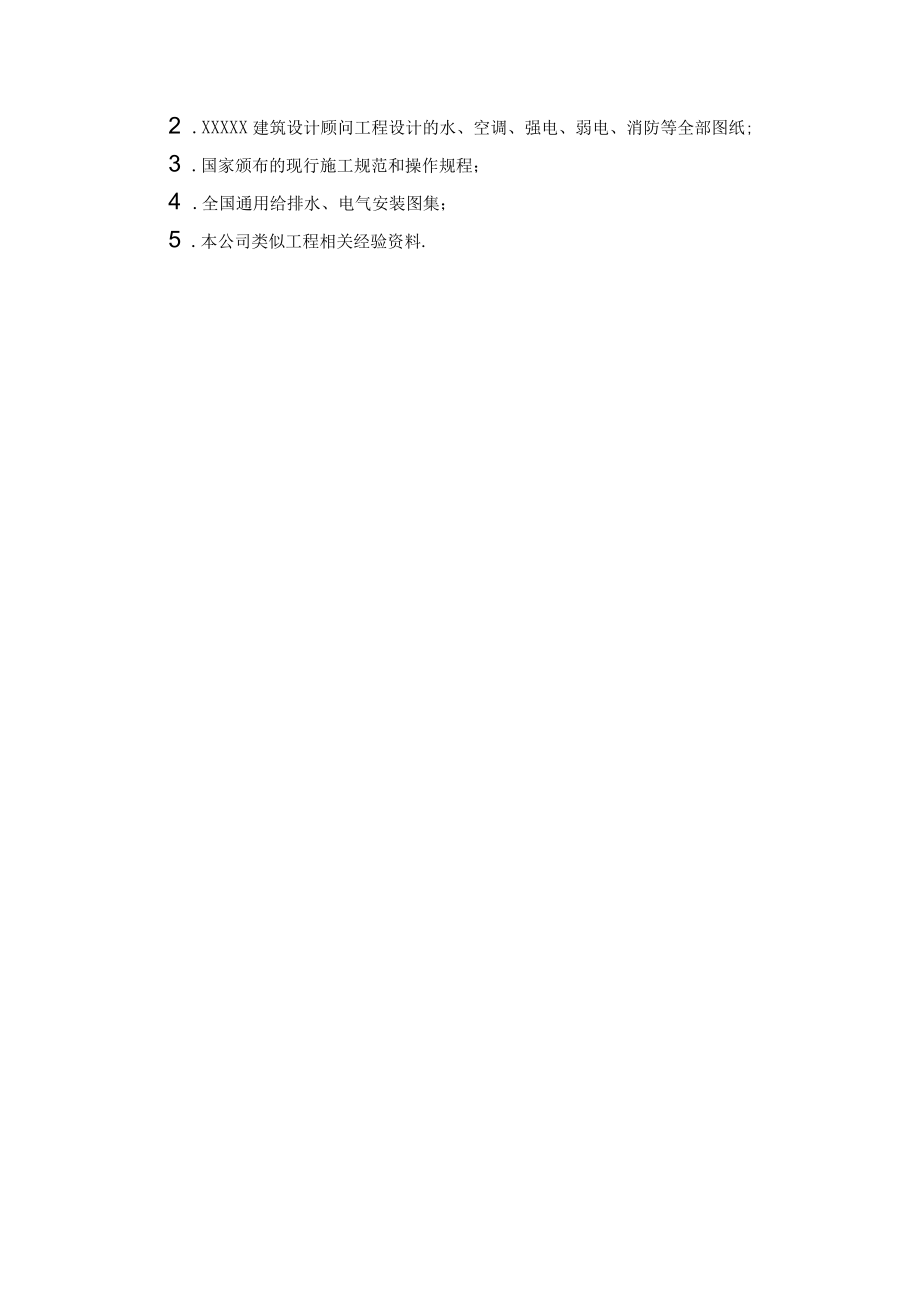

4、防火技术措施错误!未定义书签。第七章文明施工措施错误!未定义书签。7.1 文明施工总目标错误!未定义书签。7.2 文明施工组织机构错误!未定义书签。7.3 文明施工管理错误!未定义书签。7.4 现场卫生错误!未定义书签。7.5 现场防火、防盗安全保卫错误!未定义书签。7.6 环境保护错误!未定义书签。第八章成品保护措施错误!未定义书签。第一章编制依据1 .工程招标文件及招标书中“工程范围”；2 .XXXXX建筑设计顾问工程设计的水、空调、强电、弱电、消防等全部图纸;3 .国家颁布的现行施工规范和操作规程；4 .全国通用给排水、电气安装图集；5 .本公司类似工程相关经验资料.第二章工程概况XX园
5、三期位于XX市XX区莲花西路，由XXX房*开发公司投资兴建.该工程地下两层,地上最高三十层,框架-框支剪力墙结构,建筑面积52235.62n?.由XXX建筑设计顾问工程公司设计，XX建设监理公司监理.水电安装工程由义XXX水电安装公司承建.6 .1给排水工程概况给水系统1、本工程以市政自来水为给水水源，由市政引两路DN150管供给,并在室外形成环网.2、本工程采用分区供水,地下室、室外部分和地上一至四层为低区，由室外市政管网直接供水.地上五至三十层采用地下水池和变频供水系统联合供水，为保证供水点供水静压不大于40米水柱,五至二十层用减压阀减压供水.3、住宅室内给水管采用PP-R管，热熔连接；其
6、他室外管道采用塑钢复合管,DNWIOOmm采用丝扣连接,DNIOOmm者采用发兰连接.室外管道DNIOOinm,采用塑钢复合管丝扣连接,DNIOOmm者采用承插式给水铸铁管,采用水泥强度不低于32.5MPa的水泥捻口.排水系统1、室内排水管均采用硬聚氯乙烯管,承插粘接,并在较长立管上设简易消能装置.2、室外排水管采用钢筋碎排水管,污水管采用沥青油膏接口，雨水管采用水泥砂浆接口.7 .2电气工程概况配电方式：商铺、动力及地下一般照明采用电缆放射式供电,住宅楼干线采用密集型母线槽,每层设插接箱及电表箱，每户设户分配电盘;一户一表，电度表箱设在每层强电井内.配电线路：一般干线配线采用ZR-YJV电缆
7、,消防及地下室采用NH-YJV电缆,支干线均为BV-500V铜线.消防设备及一部分重要负荷的电源为一级负荷，设在事故母线段,待市电停电后，由柴油发电机供电.消防用电设备：如消防电梯、消防水泵、防排烟风机等采用双回路供,在末端双电源切换配电箱处自动切换,其中一路引自应急母线段.应急段配电电缆均为耐火电缆.非消防电源：干线采用阻燃电缆，当火灾确认后，由消控室键盘切断或通知配电房人工切断某些非消防电源.本建筑物按第二类防雷建筑物设防.从首层起,每三层利用结构圈梁水平钢筋焊通成均压环,所有引下线,建筑物内的金属构件和金属物体等均与均压环连接.住户卫生间应做局部等电位联结.防雷接地、电气接地、信息系统接
8、地及其它系统接地共用一个接地网，综合接地电阻Wl欧.第三章施工部署X园三期水电安装工程是由我公司承建的一个大型建筑安装工程,公司本着对业主负责的态度,建立XX园三期项目部,全权负责该工程的管理.本项目部将于个单位部门积极配合,服从建设单位及现场监理的管理,从严控制工程质量,同时抓好安全生产和文明施工,责任到人,实行目标管理,精心组织施工,以一流的质量回报业主.3.1施工准备1 .根据工程进度计划、工程量、施工现场实际情况,作好人员、机械设备及物料进场工作,班组操作人员必须经过培训方可上岗,特殊工种操作人员持证上岗.2 .施工前组织施工、质安有关人员认真熟悉施工图纸及有关技术资料,结合现场实际情
9、况掌握施工的重点、难点,提出设计中存在的问题,为图纸自审、会审做好准备.3 .施工前技术负责人向操作人员详细技术交底,使全体操作人员领会设计意图，明明白白操作.4 .必须熟悉技术规范、标准及施工方法.3.2组织机构1 .实施项目法施工的管理模式,组建本工程的项目经理部,对工程施工全过程的进度、质量、安全和文明施工负责.2 .本工程将委派我公司高水平专业人员担任个管理岗位,负责对工程个专业施工管理.3 .项目部组织机构项目经理3.3 劳动需用计划各工种低高峰期需用计划序号工种名称低峰高峰1管工15252电工18303电焊工244吊装工15钳工26杂工6203.4 主要施工机具计划主要施工机具需计
10、划表序号机具名称单位数量1电焊机台42电烘箱台13套丝机八24手动打磨机八155手动电钻台126砂轮切割机台87台钻台28液压冲击钻129空压机台110电动试压泵Zj.211汽车吊台112汽车台113倒链台314接地电阻测定仪台115绝缘摇表台416测速器台117钳形交流电流电压表把218压线钳台819电子测温计个220电秒表块221手动试压泵台43.5 分项工程进度计划1施工准备2配管(水、电)给水支管(暗管)、电管防雷接地从土建钢筋开始至封顶完3室内给水明支管、排水支管安装从抹灰后开始到刷白前完4给水立管、水表水水表井具备条件开始到刷白前完5配电箱、照明器具安装从抹灰后开始刷白后完6电缆敷
11、设从电缆井、低压配电室具备条件15天完7排水、雨水立管安装从外墙贴瓷片开始到贴完后完成8调试、送水送电交工前1个月内3.6 施工及验收依据(D合同图纸及设计修改,设备制造商提供的安装使用说明书(2)电缆桥架安装88SD169(3)线槽配线安装、塑料线槽、金属线槽安装96SD181变配电所常用设备构件安装88D263(5)电缆敷设(合订本)DlOlT7(6)常用低压配电设备及灯具安装D702T2(7)建筑物、构筑物防雷设施安装D562(8)接地装置安装86D563(9)利用建筑物金属体做防雷及接地装置安装86SD566(10)等电位联结安装97SD567(11)电气竖井设备安装90SD180(1
12、2)阀门井S143P17-4、7(13)钢筋混凝土化粪池S214(四)(14)排水设备附件制造及安装S220P21T21(15)排水管道基础S222P30-6(16)排水承插管接口S222P30-12(17)排水检查井S231P28-26、1112(18)竖槽式跌水井S234P11-5(19)雨水口S235P19-2、3、8、1114(20)防水套管S312P8T8(21)卫生设备安装99S304(22)雨水斗01S302(23)建筑排水硬聚氯乙烯(PVC-U)管道安装96S341(24)水池通风管、吸水喇叭管及支架90S319(25)水表井及安装SI45(26)管道支架及吊架S161第四章主
13、要项目的施工方案及施工方法4.1 给排水管道安装工程4.1.1 室内给水管道安装1 .管材与接口1）该工程采用新型安装材料,室内给水支管采用PP-R管,安装方式为暗装,其接口方式为热熔.给水立管采用钢塑复合管,连接方式为法兰连接.2）管材及阀门应有符合国家或部门现行标准的技术质量鉴定文件或产品合格证.阀门选择为DN50mm时,选择截止阀；当DN50mm时选择闸阀或蝶阀.3）远传水表的规格应符合设计要求及经自来水公司确认,表壳铸造规矩、无砂眼、无裂纹、表玻璃壳无损坏,铅封良好,有出厂合格证.2 .施工工艺工艺流程图为：1）安装准备：认真熟悉图纸,核对各种管道座标,标高是否有交叉,管道排列所用空间
14、是否合理,配合土建预埋、预留，并进一点核对位置及尺寸.2）管道安装应结合条件,合理安排顺序，当管道交叉处发生矛盾时,按下列原则避让:小管让大管；有压力管让无压力管,低压管让高压管；支管让主管；3）支管安装：安装前,结合施工图纸,将预留洞清理好,然后制作安装管道,安装时一定要掌握PP-R管的热熔方式：a、切断管材时,必须使用切管器垂直切断,如果没有切管器,使用其它工具切断器材时,切断后应将切头清除干净,插入支承套管.b、当热熔器加热到260C时,管材和配件同时推进熔接器模具内，并加热到5秒钟以上.c、把已加热的管材和管配件垂直推进并维持5秒钟以上,推进时用力不能太猛，以防止管头弯曲.d、热熔时,管材和配件粘附其它异物时,必须清理干净后热熔,管材和配件过度加热时,厚度变薄,管材在管配件内变形,会发生漏水现象,因此,制作时一定注意此项.e、安装完毕后,各配水点安好堵头,防止杂物进入管道;并用钩钉胶垫固定.PP-R管的安装方法：a.管道嵌墙暗敷时，宜配合土建预留凹槽,其尺寸设计无规定时，
