1、目录1 -C-3E/52X，22 LleF，2-33 .rlri-LZLt*E99,99,99,95,33.1 管道安装总原则,33.2 室内给排水主要施工程序34 .主要施工方法及技术要求3-134.1 2口Z,364.2 NF/K系,”，”6-94.3 .3雨999999,599999999999999,9-1O4.4 卫生洁具的安装10-134.5中水管的安装，,，,，,，,，,，,，13-145.施工配备需用量计划,13145.1 动力配备1十划9995559999999999999999999999145.2 主要施工机具配备计划,145.3 主要检测器具配备计划,156.进度计划及

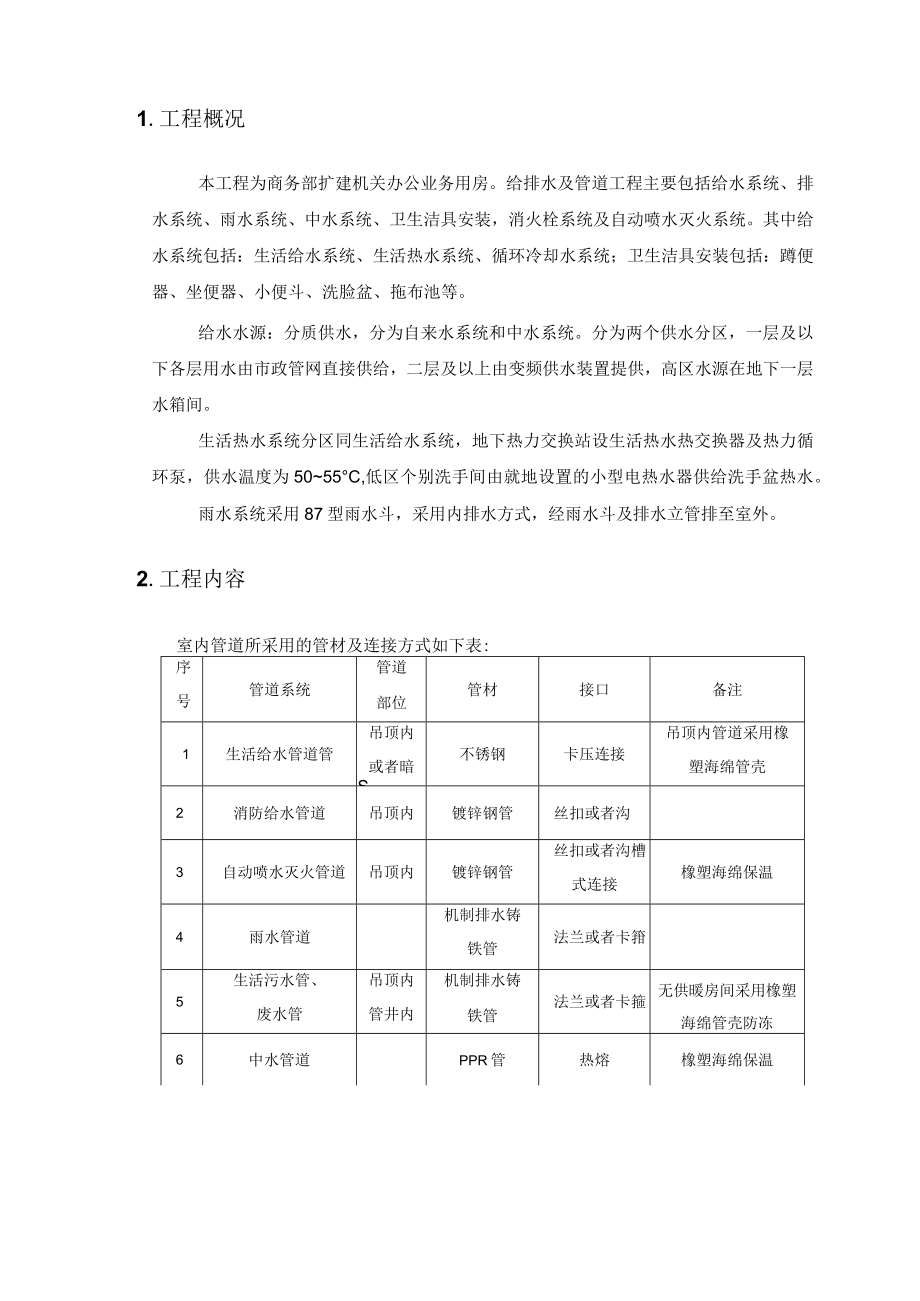

2、工期保证措施167.质量、安全及环境的要求及保证措施178.所用规范及标准目录189.Sc,C目99999999999999999999999999999999999999999918If)附录一二10-91IV/TlJ、1、，AK/JjL1.工程概况本工程为商务部扩建机关办公业务用房。给排水及管道工程主要包括给水系统、排水系统、雨水系统、中水系统、卫生洁具安装，消火栓系统及自动喷水灭火系统。其中给水系统包括：生活给水系统、生活热水系统、循环冷却水系统；卫生洁具安装包括：蹲便器、坐便器、小便斗、洗脸盆、拖布池等。给水水源：分质供水，分为自来水系统和中水系统。分为两个供水分区，一层及以下各层用水
3、由市政管网直接供给，二层及以上由变频供水装置提供，高区水源在地下一层水箱间。生活热水系统分区同生活给水系统，地下热力交换站设生活热水热交换器及热力循环泵，供水温度为5055C,低区个别洗手间由就地设置的小型电热水器供给洗手盆热水。雨水系统采用87型雨水斗，采用内排水方式，经雨水斗及排水立管排至室外。2.工程内容室内管道所采用的管材及连接方式如下表:序号管道系统管道部位管材接口备注1生活给水管道管吊顶内或者暗S不锈钢卡压连接吊顶内管道采用橡塑海绵管壳2消防给水管道吊顶内镀锌钢管丝扣或者沟3自动喷水灭火管道吊顶内镀锌钢管丝扣或者沟槽式连接橡塑海绵保温4雨水管道机制排水铸铁管法兰或者卡箝5生活污水管
4、、废水管吊顶内管井内机制排水铸铁管法兰或者卡箍无供暖房间采用橡塑海绵管壳防冻6中水管道PPR管热熔橡塑海绵保温7循环冷却水镀锌钢管丝接橡塑海绵保温8排水透气管UPVC管粘接3 .主要施工工艺流程3.1 管道安装总原则先预制后安装，先干管后支管，先立管后水平管，先高处后低处，先里后外，先设备配管后管线安装，先系统试压冲洗，最后进行防腐、保温及隐蔽验收。3.2 室内给排水主要施工程序施工准备一预留、预埋一材料的采购、检验及保管一管道预制一管道放线一支吊架制作、安装一管道及附件安装一管道试压、清洗及吹扫一管道防腐一管道保温及刷标识漆f系统调试4 .主要施工方法及技术要求4.1 给水系统给水系统包括生
5、活给水系统、生活热水给水系统，其中生活给水系统和生活热水系统采用不锈钢钢管，沿墙柱明设或者暗设，连接方式采用卡压式管件连接;4.2 .1生活给水和热水系统施工工艺流程主要安装技术要求给水管道必须采用与管材相适应的管件，给水系统所涉及的材料必须达到饮用水卫生标准；给水立管和装有3个或者3个以上配水点的支管始端，均应安装可拆卸的连接件；冷、热水管道同时安装应符合下列规定：a、上、下平行安装时热水管应在冷水管的上方b、垂直平行安装时热水管应在冷水管左侧室内给水管道的水压试验必须符合设计要求，当设计未注明时，各种材质的给水管道系统压力均应为工作压力的1.5倍，但不小于0.6MPa；给水引入管与排水管的
6、水平净距不得小于1m。室内给水与排水管道平行敷设时两管间的最小水平净距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15ro给水管应铺设在排水管上面，若给水管必须铺设在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍；给水水平管道应有2“5”的坡度坡向泄水装置；给水管道和阀门安装的允许偏差应符合下列要求：a、水平管道纵横方向弯曲：每米允许偏差1mm,全长25米以上不大于25mm；b、立管垂直度：每米允许偏差3mm,全长25米以上不大于8mm；c、成排管段和成排阀门在同一平面上间距允许偏差3mm。管道支、吊架安装应平整坚固，此间距应符合规范规定。安装准备和预制加工认真熟悉图纸，
7、参看各有关专业的设备图和装修土建图，核对各种管道的坐标、标高是否有交叉，管道罗列是否合理。进行详细的技术交底，并作好记录和各种安装前的准备工作。按照设计图纸画出管道分路、管径、变径、预留管口、阀门位置等草图，在实际安装的结构位置做上标记，量出实际尺寸，然后根据尺寸进行预制加工。具体操作工艺如下：断管一连接一上零件一调直一校对一按管段分组编号断管：管道切割采用钢锯或者机械方法切割，DNW25mm时用钢锯，DN25mm时用砂轮切割机，切割时速度宜慢不宜快，切割机中砂轮片必须是专用的,不得用来切割其它材质的管道。管道切割后应及时清理管端表面的毛刺污渍。连接：不锈钢管道采用液压钳卡压式连接，将管子笔直
8、的插入管件内，注意不要碰伤橡胶圈，并确认管件端部与划线位置相距3mm以内，把卡压工具钳口的环状凹部对准管件端部内装有橡胶圈的环状凸部进行卡压，用六角量规确认卡压尺寸是否到位，卡压处能彻底卡入六角量规即卡压正确。干管安装安装时普通从总进口开始操作，总进口端头加好盲板封堵以备试压用。把预制完的管道运到安装部位按编号挨次排开。按照编号挨次连接上紧，安装完毕后找直找正，复核甩口位置、方向及变径无误，清理管口加好封堵。热水管道的穿墙处均按设计要求加好套管及固定支架，伸缩器按规定做好预拉伸，待管道固定卡件完毕后，除去预拉伸的支持物，调整好坡度，翻身处高点要有放风、低点要有泄水装置。立管安装立管明装：每层从
9、上到下统一吊线安装卡件，将预制好的立管按编号分层排开，顺序安装，对好调直时的印记，校核预留甩口的高度、方向是否正确。支管甩口均加好暂时封堵。立管阀门安装朝向应便于操作和修理，完毕后用线坠吊直找正，配合土建堵好楼板洞。立管暗装：竖井立管安装的卡件宜在管井口设置型钢，上下统一吊线安装卡件。安装在墙内的立管应在结构施工中预留管槽，立管安装后吊直找正，用卡件固定。支管的甩口应露明并加好封堵。热水立管：按设计要求加好套管，立管与导管连接要采用2个弯头，如直线长度超过15m时，要采用3个弯头。如有伸缩器安装同干管。支管安装支管明装：将预制好的支管从立管甩口挨次逐段进行安装，有截门应将街门盖卸下再安装，根据
10、管道长度适当加好暂时固定卡，核定不同的卫生洁具的冷热水预留口高度、位置是否正确，找平找正后栽支管卡件，上好暂时封堵l支管暗装：确定支管高度后画线定位，剔出管槽，将预制好的支管敷在槽内，找平找正后用钩钉固定。卫生洁具的冷热水预留口要做在明处，加好封堵。热水支管：穿墙处按设计要求加好套管，热水支管应做在冷水支管的上方，支管预留口位置应为左热右冷。管道试压和冲洗管道试压：铺设、暗装、保温的给水管道在隐蔽前做好单项水压试验。管道系统安装完后进行综合水压试验。水压试验时应放净空气，充满水后进行加压，当压力升到规定要求时住手加压，进行检查，如各接口和阀门均无渗漏，持续到规定时间，观察压力下降在允许范围内为
11、合格，通知有关人员验收，办理交接手续。然后把水泄净，再进行隐蔽工作。管道冲洗：管道在试压完成后即可进行冲洗，冲洗应用自来水连续进行，应保证有充足的流量。冲洗洁净后办理验收手续。管道保温：给水管道明装暗装的保温有三种形式：管道防冻保温、管道防热损失保温、管道防结露保温。其保温材质及厚度均应符合设计要求，质量达到规范标准。4.3 排水系统排水系统的排污管采用机制排水铸铁管，连接方式为柔性接口一卡箍式。施工工艺流程主要安装技术要求机制铸铁排水管及管件规格品种应符合设计耍求，管壁薄厚应均匀，内外光滑整洁，不允许有砂眼、裂纹、飞刺和疙瘩。承插口的内外径及管件造型规矩，法兰接口平正光洁严密，地漏和返水弯的
12、扣距必须一致，不得有偏扣、舌L扣、方扣、丝扣不全等缺陷；隐蔽或者埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度不低于底层卫生器具的上边缘或者底层地面高度。生活污水铸铁管道的坡度必须符合设计要求或者本规范的规定。生活污水铸铁管的坡度项次管径（mm）标准坡度（”）最小坡度（”）1503525275251531002012412515105150107620085排水立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3,通球率必须达IoO%；生活污水管道上设置的检查口或者清扫口，当设计无要求时，应符合：在立管上每隔一层设置一个检查口，但在最底层和有卫生器具的最高层必须设置；在连接2
13、个或者3个以上的大便器或者3个或者3个以上卫生器具的污水横管上应设置清扫口；在转角小于135度的污水横管上，应设置检查口或者清扫口；污水横管的支管段，应设置检查口或者清扫口；金属排水管道上的吊钩或者卡箍应固定在承重结构上。固定件间距：横管不大于2m,立管不大于3m；室内排水的水平管道与水平管道、水平管道与立管的连接，应采用45度三通或者45度斜三通或者90度斜四通；排水管道安装的允许偏差应符合规定：坐标15mm,标高15,横管纵横方向弯曲每Im偏差次Imm,全长25m以上偏差才25mm,立管垂直度每Im偏差才3mm,全长5m以上偏差左15mm。安装准备根据设计图纸及技术交底，检查、核对预留孔洞的大小尺寸是否正确，将管道坐标、标高位置画线定位。管道预制在安装之前，应将排水管材切到所需的长度,并将插接深度做好标记,以免造成不必要的浪费。将管材码放在平整的场地，管段下面用木方垫平垫实。干管安装管道铺设安装：安装要严格控制管道的坡度，满足规范及设计要求。托、吊管道安装：安装托、吊管道要先搭设架子，将托架按设计坡度栽好吊卡，量准吊杆尺寸，将事先预制好的管段托、吊坚固，并将立管预留口位置及首层卫生洁具的排水预留口，按室内地平线、坐标位置及轴线找好尺寸，接至规定高度，将预留口装上暂时丝堵。托、吊排水干管在吊顶内的需做闭水试验，并办理隐蔽验收手续。立管安装
