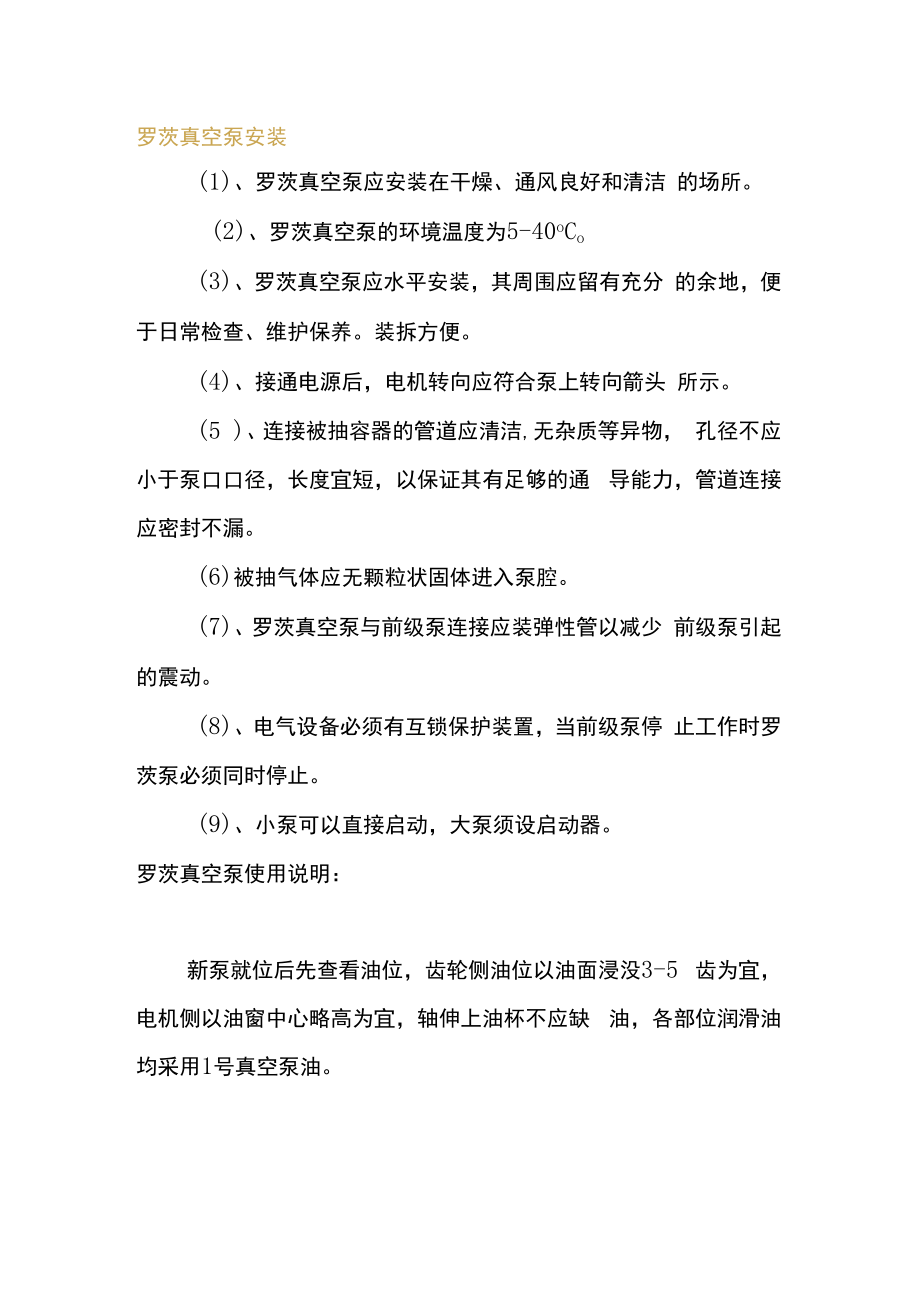

罗茨真空泵故障处理 、操作规范及维护保养.docx_第1页
第1页 / 共7页

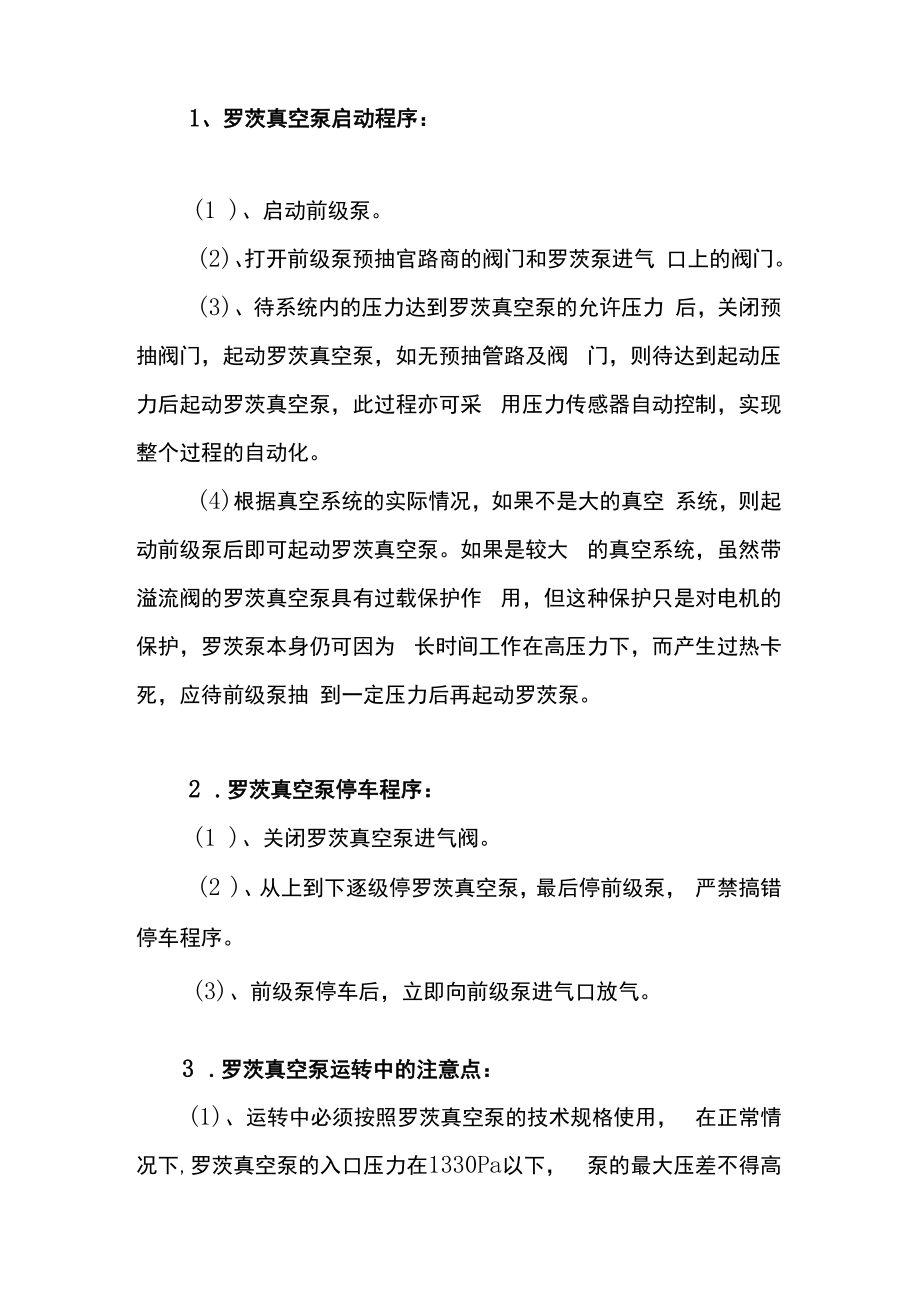

罗茨真空泵故障处理 、操作规范及维护保养.docx_第2页
第2页 / 共7页
罗茨真空泵故障处理 、操作规范及维护保养.docx_第3页
第3页 / 共7页

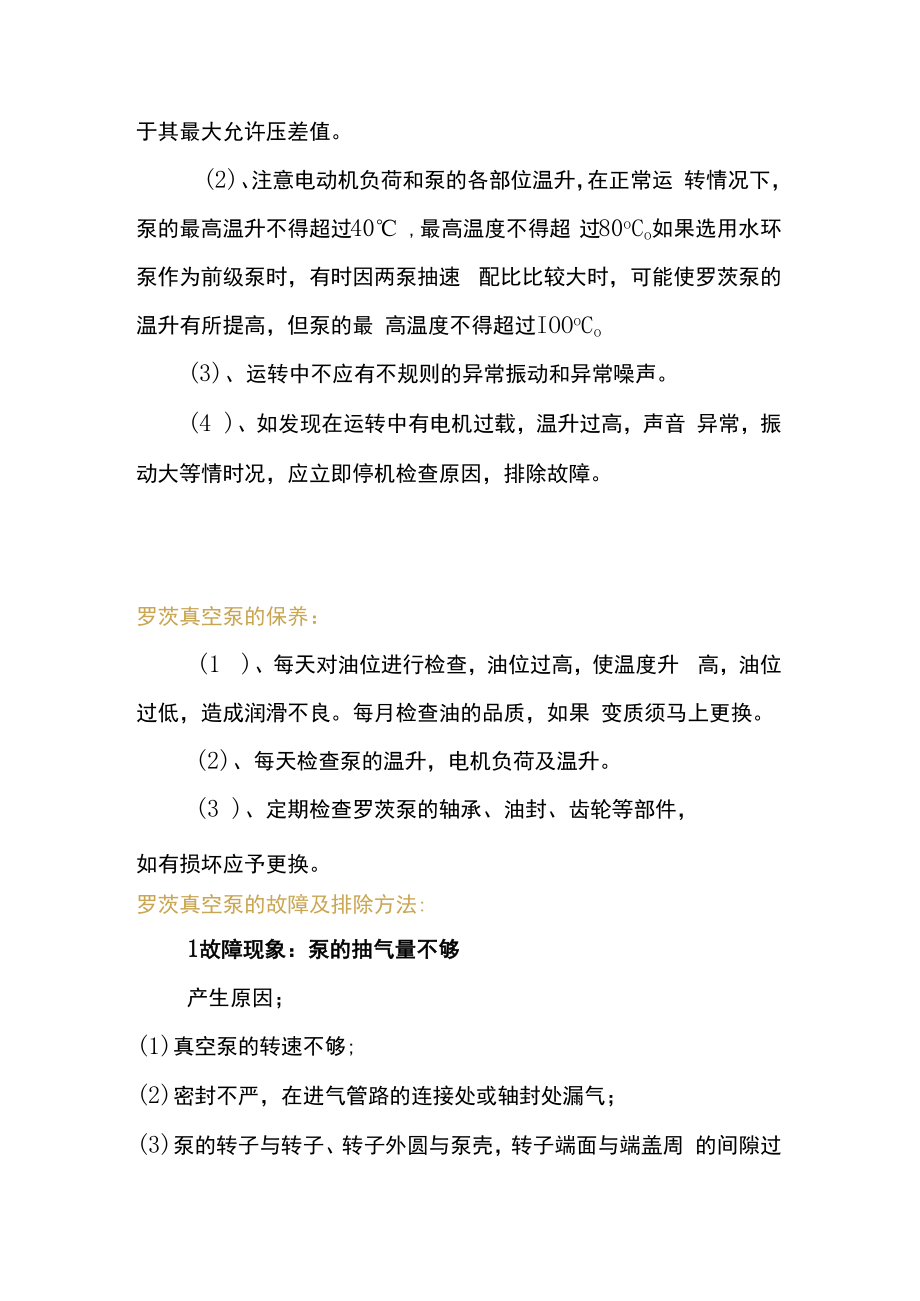

罗茨真空泵故障处理 、操作规范及维护保养.docx_第4页
第4页 / 共7页
罗茨真空泵故障处理 、操作规范及维护保养.docx_第5页
第5页 / 共7页
罗茨真空泵故障处理 、操作规范及维护保养.docx_第6页
第6页 / 共7页
罗茨真空泵故障处理 、操作规范及维护保养.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《罗茨真空泵故障处理 、操作规范及维护保养.docx》由会员分享,可在线阅读,更多相关《罗茨真空泵故障处理 、操作规范及维护保养.docx(7页珍藏版)》请在第壹文秘上搜索。

1、罗茨真空泵安装(1)、罗茨真空泵应安装在干燥、通风良好和清洁 的场所。(2)、罗茨真空泵的环境温度为5-40oCo(3)、罗茨真空泵应水平安装,其周围应留有充分 的余地,便于日常检查、维护保养。装拆方便。(4)、接通电源后,电机转向应符合泵上转向箭头 所示。(5 )、连接被抽容器的管道应清洁,无杂质等异物, 孔径不应小于泵口口径,长度宜短,以保证其有足够的通 导能力,管道连接应密封不漏。(6)被抽气体应无颗粒状固体进入泵腔。(7)、罗茨真空泵与前级泵连接应装弹性管以减少 前级泵引起的震动。(8)、电气设备必须有互锁保护装置,当前级泵停 止工作时罗茨泵必须同时停止。(9)、小泵可以直接启动,大泵

2、须设启动器。罗茨真空泵使用说明:新泵就位后先查看油位,齿轮侧油位以油面浸没3-5 齿为宜,电机侧以油窗中心略高为宜,轴伸上油杯不应缺 油,各部位润滑油均采用1号真空泵油。1、罗茨真空泵启动程序:(1 )、启动前级泵。(2)、打开前级泵预抽官路商的阀门和罗茨泵进气 口上的阀门。(3)、待系统内的压力达到罗茨真空泵的允许压力 后,关闭预抽阀门,起动罗茨真空泵,如无预抽管路及阀 门,则待达到起动压力后起动罗茨真空泵,此过程亦可采 用压力传感器自动控制,实现整个过程的自动化。(4)根据真空系统的实际情况,如果不是大的真空 系统,则起动前级泵后即可起动罗茨真空泵。如果是较大 的真空系统,虽然带溢流阀的罗

3、茨真空泵具有过载保护作 用,但这种保护只是对电机的保护,罗茨泵本身仍可因为 长时间工作在高压力下,而产生过热卡死,应待前级泵抽 到一定压力后再起动罗茨泵。2 .罗茨真空泵停车程序:(1 )、关闭罗茨真空泵进气阀。(2 )、从上到下逐级停罗茨真空泵,最后停前级泵, 严禁搞错停车程序。(3)、前级泵停车后,立即向前级泵进气口放气。3 .罗茨真空泵运转中的注意点:(1)、运转中必须按照罗茨真空泵的技术规格使用, 在正常情况下,罗茨真空泵的入口压力在1330Pa以下, 泵的最大压差不得高于其最大允许压差值。(2)、注意电动机负荷和泵的各部位温升,在正常运 转情况下,泵的最高温升不得超过40 ,最高温度

4、不得超 过80oCo如果选用水环泵作为前级泵时,有时因两泵抽速 配比比较大时,可能使罗茨泵的温升有所提高,但泵的最 高温度不得超过IOOoCo(3)、运转中不应有不规则的异常振动和异常噪声。(4 )、如发现在运转中有电机过载,温升过高,声音 异常,振动大等情时况,应立即停机检查原因,排除故障。罗茨真空泵的保养:(1 )、每天对油位进行检查,油位过高,使温度升 高,油位过低,造成润滑不良。每月检查油的品质,如果 变质须马上更换。(2)、每天检查泵的温升,电机负荷及温升。(3 )、定期检查罗茨泵的轴承、油封、齿轮等部件,如有损坏应予更换。罗茨真空泵的故障及排除方法:1故障现象:泵的抽气量不够产生原

5、因;(1)真空泵的转速不够;(2)密封不严,在进气管路的连接处或轴封处漏气;(3)泵的转子与转子、转子外圆与泵壳,转子端面与端盖周 的间隙过大,气体返流量增大;(4)环境温度或冷却水的温度过高。排除方法:(1)如泵的转速不够,且抽气量是与泵的转速成正比, 则泵的抽气量就会下降。这有两种情况;一种情况是泵的 转速未配备好,也就是皮带轮的直径不合适,可更换皮带 轮,改变皮带轮的直径另一种情况可能是皮带安装不当、 未张紧,皮带打滑而降低了转速,这可调节电机位置,使 皮带张到一定紧度。(2)查明何处漏气,如是连接法兰处漏气,则可能是由 于连接螺钉松动,垫圈压破变质或者是法兰面加工不平; 如是在轴封处漏

6、气,则有可能是密封皮碗未装正或破裂, 此时则更换皮碗并装正;若是填料密封的,可将扎进的填 料掏出,更换新的,但填料的接口必须是斜面而互相搭接 服贴,第一圈的接口必须与第二圈的接口错开,不能在同 一位置上。(3)若转子与转子型面间的间隙不均匀,在转圈中处间 隙大,另一处间隙小,这由于在装配时同步齿轮的啮合状 况未调整好,则这对同步齿轮之一的齿轮作轮毂固定,另 一个齿轮的轮毂做成可以调节的,因为两转子的外型是共 姬曲面,要互相正常啮合。与此同时,外端的传动齿轮(同 步齿轮)也要处于正常啮合状态,这样辐子才能正常传动。 否则,即使能转动,也可能出现在转冠中,两转子间的间 隙时大时小。在这种状态下,将

7、可调齿轮连接轮毂的螺钉拧松并拔 出定位销钉,进行调节,便转子的啮合和齿轮的啮合同时 达到正常啮合状态,这时各处间隙就均匀了,重新拧紧螺 钉,重较销钉孔并装上销钉定位。倘如转子外径与泵壳的 间隙某处过大,则可拧松端盖与泵壳的连接螺钉,拔出定 位销,进行调节,待各处间隙都均匀了,再拧紧螺钉,重 较端盖与泵壳的定位销孔并装上锥销。(4)环境温度升高则抽气量就会降低,针对这种情况, 尽量将注入水温降低。2故障现象:真空度不够高产生原因:(1)进气系统密封不严,有漏气现象;(2)泵本身密封不严,在轴封处漏气;(3)转子与转子或转子与壳体的间隙过大,空气温度过高: (4)泵的进出口气体介质的压力差过大。排

8、除方法:解决前3种故障的办法与前述方法相同。其中,空气温度 过高,会降低真空度,如果是湿式泵则可在进气口处注入 冷水,如果是干式泵则在出气口加冷却器,降低空气温度。 对款压差过大的原因甚多,如是干式泵需检查安全阀 (溢流阀)是否失灵,如失灵出气压力可能偏高,如是湿式 泵则可能是出口水封压力过高或者是出口管径过小、弯头 太多而增加了出口阻力所致,针对实际情况予以排除。3故障现象:停车后泵再启动困难产生原因:有时泵在连续运行时,未发现有什么不正常的现象发生, 一旦在短暂的时间内停止运转,再启动就感到困难,甚至 不能启动,这种现象的发生,如是湿式泵,则可能有下列 原因:(1)泵壳内壁和转于外表面水垢

9、积沉太厚,将间隙堵死了 ; (2)在安装或更换进气管道时,未很好将管内清洗干净,致 使焊渣或其它硬杂物带进了泵内;(3)转子发生串位,转于端部与端盖发生了摩擦而增大了阻力;(4)转子轴弯曲,转子或同步齿轮咬死。排除方法:(1)进入泵的冷却水,有的是未经过处理的硬水,钙质太重 而在泵内产生沉积,尤其是未经处理的硬水又在泵内处于 50-60。C温度下工作,就更容易沉积而成为水垢堵塞了泵 的间隙。解决的办法有二:一为机械法,就是用铲刀或刮 刀把水垢铲除,另一办法是采用化学的方法,可用浓度为 5% 10%的盐酸。其中,用化学法清除垢结束后,须用 蒸汽和水进行洗涤,以免设备被腐蚀。为了避免产生严重 的结

10、垢现象,冷却水应该是经过处理的温度在20。C以下的 清洁冷水;(2)在装管子之前,一定要将管内清理干净,在有条件的场 合,先将管内壁通擦干净,而后用压缩空气吹洗;(3)取出转子重新装配,并查明原因何在,针对具体情况而 予以适当处理;(4)将转子从泵壳中取出,并将其放在两个平行而等高的刀 口上或与此类似的支架上,用千分表检查转子轴是否有弯 曲和弯曲度的大小和方向,如弯曲度小则用压力机矫直, 如弯曲度大则需更换。4故障现象:泵在运转时噪声增大产生原因: 转子与转子或转子与壳体之间舱间隙不均匀或不合适 而发生了摩擦,在这种情况下噪声则可剧烈增加;(2)同步齿轮啮合不好,或齿间间隙过大,或者是齿轮箱内

11、 缺乏润滑油,齿与齿处于干摩擦状态,这时齿箱内的噪声 也会剧烈增加:(3)泵的转速过高,工作介质(空气和水)在泵腔内和稳压箱 中产生剧烈的碰撞,甚至泵还发生振动,当然噪声也就增 大了。排除方法:要仔细分析查听,找出噪声发源于何处,然后查出产生噪 声的原因,随之降低噪声的办法也是有的。(1)如果转子与转子或转子与泵壳发生摩擦而产生噪声,这 是完全可以测听出来的,按照前面所述的调节转子间隙的 方法进行仔细调整,使其各个间隙都符合要求:(2)将同步齿轮中的一个,即轮毂是镶上去的那个齿轮的轮 毂连结螺钉拧松,并拔出定位销,转动齿圈,使其啮合正 常。按规定在齿轮箱内加足润滑油,克服干摩擦现象,噪 声自然就降低了;(3)如果转速确实过高,则可更换皮带轮而降低转速,或同 时在稳压箱的出口侧添加一个消声器
