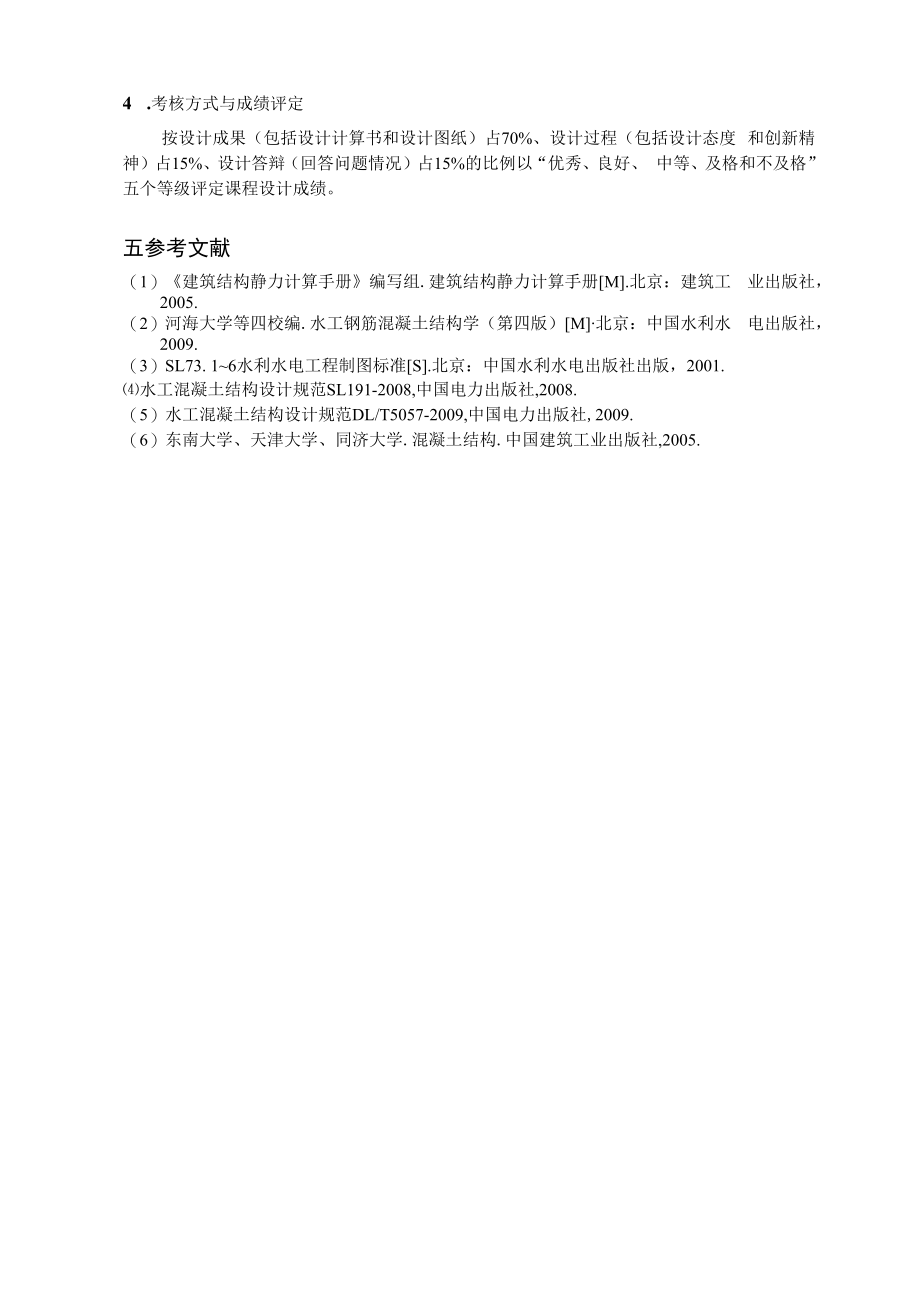

长沙理工水工钢筋混凝土结构课程设计任务书(水利水电专业).docx_第1页
第1页 / 共3页

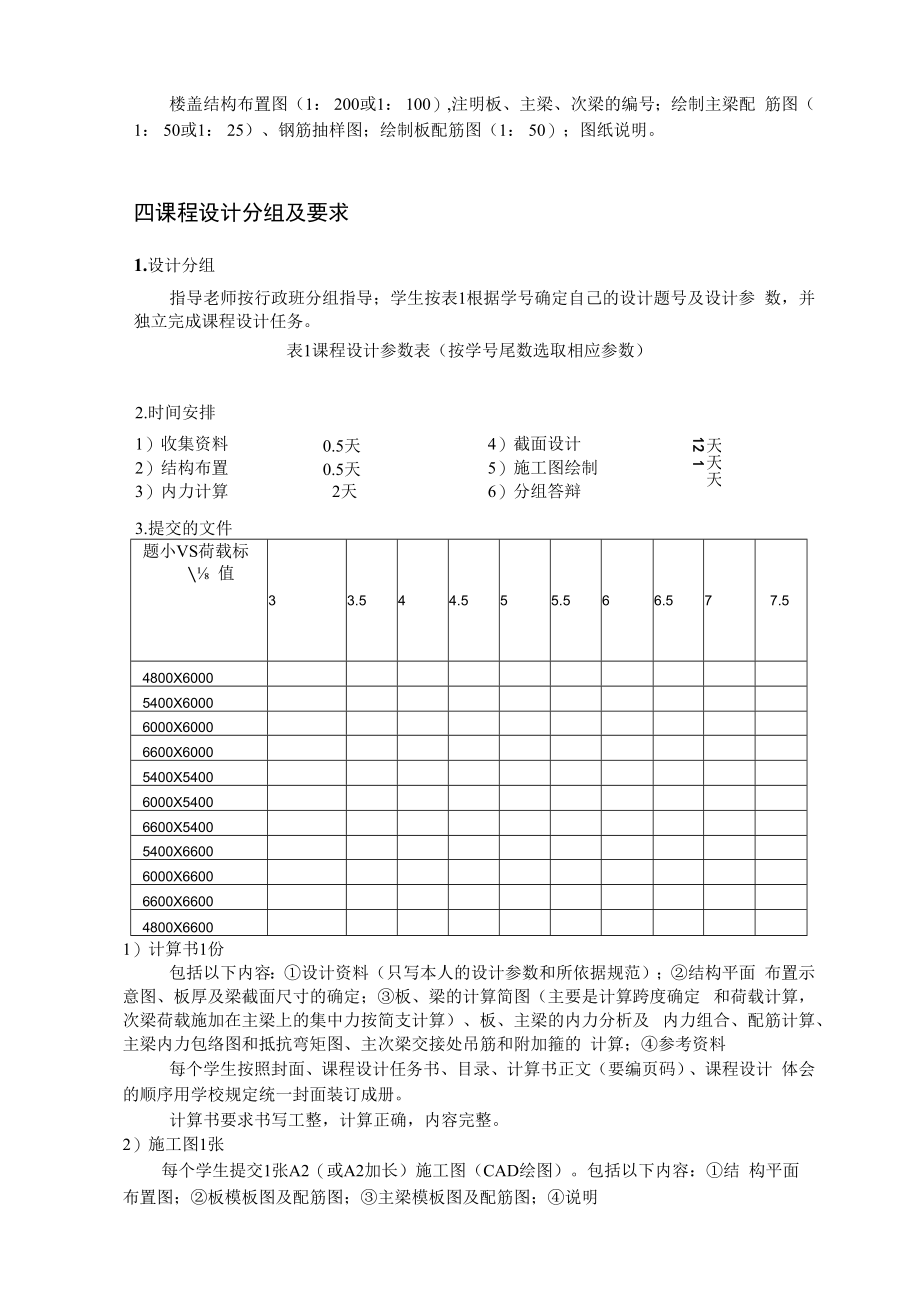

长沙理工水工钢筋混凝土结构课程设计任务书(水利水电专业).docx_第2页
第2页 / 共3页
长沙理工水工钢筋混凝土结构课程设计任务书(水利水电专业).docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《长沙理工水工钢筋混凝土结构课程设计任务书(水利水电专业).docx》由会员分享,可在线阅读,更多相关《长沙理工水工钢筋混凝土结构课程设计任务书(水利水电专业).docx(3页珍藏版)》请在第壹文秘上搜索。

1、课程设计任务书(水利水电专业)-设计题目某水电站厂房的楼面设计(采用钢筋混凝土单向板肋梁楼盖或双向板肋梁楼盖), 设计规范采用DL/T5057-2009或SLl91-2008 ,任选其一进行设计。二设计资料某水电站厂房,结构安全级别为级,环境条件类别为I类,位于非抗震区。四 周外墙均为承重砖墙,墙厚370mm。内设钢筋混凝土柱,柱网布置如图1所示,柱 的截面尺寸bh=400400mm ,楼盖采用钢筋混凝土现浇肋形结构。楼面做法:20mm厚的水泥砂浆找平后做IOmm厚水磨石面层,15mm厚的混合 砂浆粉底。荷载:楼面面层:水磨石地面0.65KN混合砂浆容重:17 KNn;水泥砂浆 容重:20 K

2、NZm3 ;混凝土容重:25 KNZm3 ;楼面活荷载由设计分组表1确定。材料:混凝土: C20, C25, C30;钢筋:主梁、次梁受力钢筋采用HRB335钢筋, 板和梁内其他钢筋采用HPB235钢筋。图1厂房平面三设计内容1 .完成楼盖结构布置,初步确定构件截面尺寸。2 .计算板和主梁的内力,并作配筋计算。根据结构布置,确定计算简图,并进行荷载计算;计算结构内力;其中板按塑性 内力重分布计算,主梁按弹性理论计算;考虑结构设计的安全、经济、便于施工等因 素进行截面设计,合理选择受力钢筋,并按要求配置构造钢筋。3 .结构施工图绘制。楼盖结构布置图(1: 200或1: 100),注明板、主梁、次

3、梁的编号;绘制主梁配 筋图(1: 50或1: 25)、钢筋抽样图;绘制板配筋图(1: 50);图纸说明。四课程设计分组及要求1.设计分组指导老师按行政班分组指导;学生按表1根据学号确定自己的设计题号及设计参 数,并独立完成课程设计任务。表1课程设计参数表(按学号尾数选取相应参数)2.时间安排1)收集资料0.5天4)截面设计2)结构布置0.5天5)施工图绘制3)内力计算2天6)分组答辩3.提交的文件天天天 12 1题小VS荷载标 值33.544.555.566.577.54800X60005400X60006000X60006600X60005400X54006000X54006600X5400

4、5400X66006000X66006600X66004800X66001)计算书1份包括以下内容:设计资料(只写本人的设计参数和所依据规范);结构平面 布置示意图、板厚及梁截面尺寸的确定;板、梁的计算简图(主要是计算跨度确定 和荷载计算,次梁荷载施加在主梁上的集中力按简支计算)、板、主梁的内力分析及 内力组合、配筋计算、主梁内力包络图和抵抗弯矩图、主次梁交接处吊筋和附加箍的 计算;参考资料每个学生按照封面、课程设计任务书、目录、计算书正文(要编页码)、课程设计 体会的顺序用学校规定统一封面装订成册。计算书要求书写工整,计算正确,内容完整。2)施工图1张每个学生提交1张A2(或A2加长)施工图

5、(CAD绘图)。包括以下内容:结 构平面布置图;板模板图及配筋图;主梁模板图及配筋图;说明4 .考核方式与成绩评定按设计成果(包括设计计算书和设计图纸)占70%、设计过程(包括设计态度 和创新精神)占15%、设计答辩(回答问题情况)占15%的比例以“优秀、良好、 中等、及格和不及格”五个等级评定课程设计成绩。五参考文献(1)建筑结构静力计算手册编写组.建筑结构静力计算手册M.北京:建筑工 业出版社,2005.(2)河海大学等四校编.水工钢筋混凝土结构学(第四版)M北京:中国水利水 电出版社,2009.(3)SL73. 16水利水电工程制图标准S.北京:中国水利水电出版社出版,2001.水工混凝土结构设计规范SL191-2008,中国电力出版社,2008.(5)水工混凝土结构设计规范DL/T5057-2009,中国电力出版社,2009.(6)东南大学、天津大学、同济大学.混凝土结构.中国建筑工业出版社,2005.

展开阅读全文
