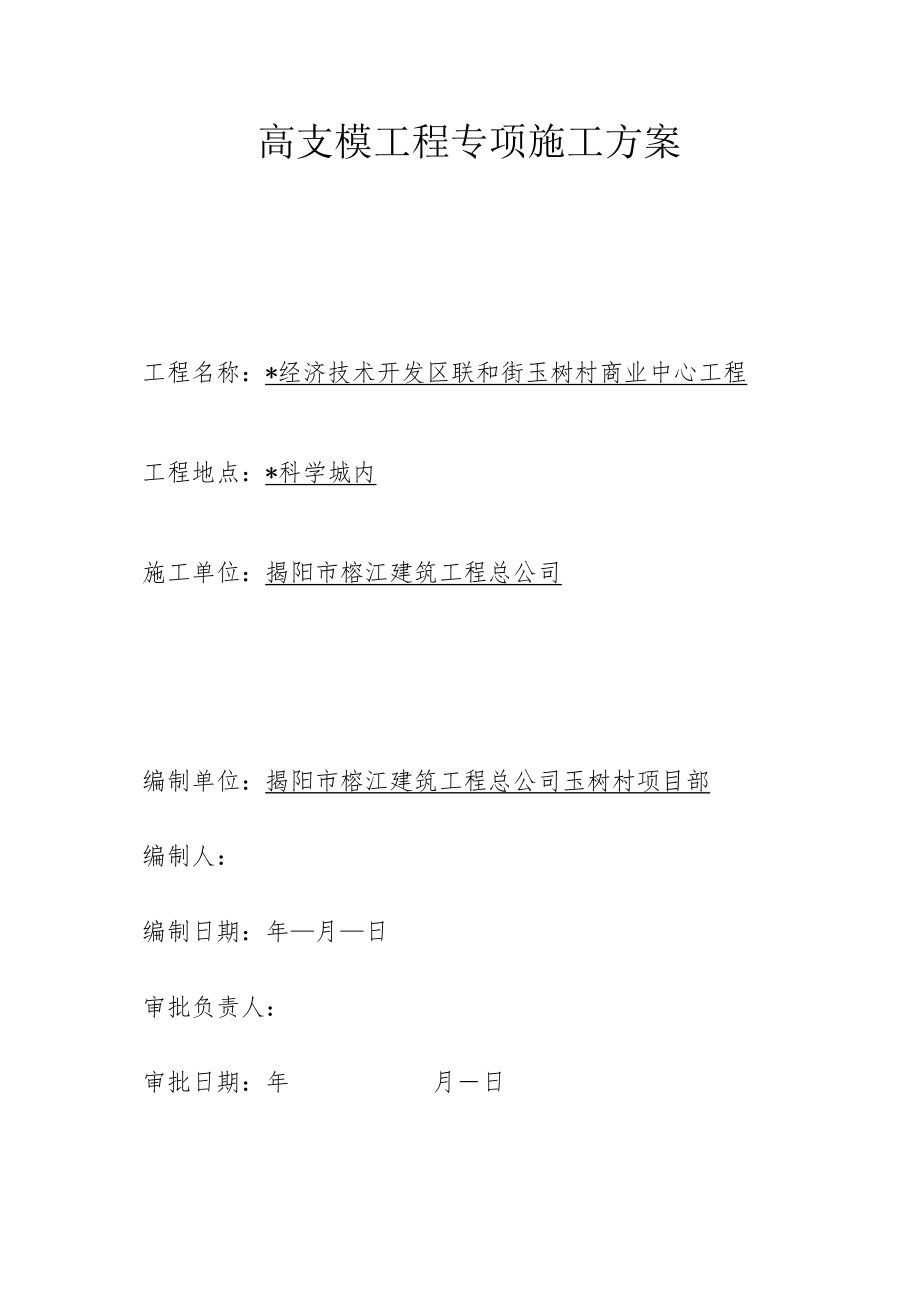

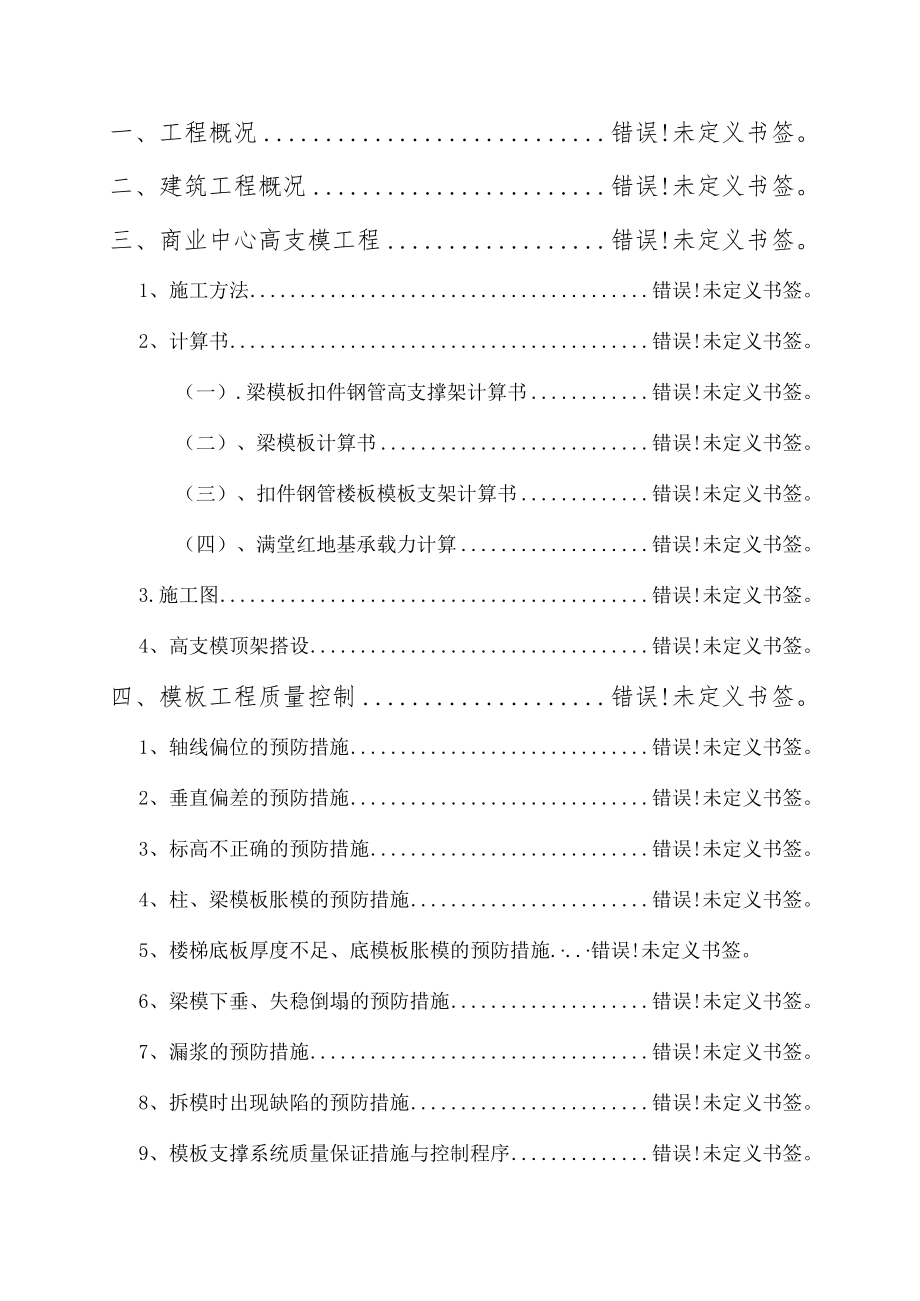

1、高支模工程专项施工方案工程名称：*经济技术开发区联和街玉树村商业中心工程工程地点：*科学城内施工单位：揭阳市榕江建筑工程总公司编制单位：揭阳市榕江建筑工程总公司玉树村项目部编制人：编制日期：年月日审批负责人：审批日期：年月日一、工程概况错误!未定义书签。二、建筑工程概况错误!未定义书签。三、商业中心高支模工程错误!未定义书签。1、施工方法错误!未定义书签。2、计算书错误!未定义书签。（一）.梁模板扣件钢管高支撑架计算书错误!未定义书签。（二）、梁模板计算书错误!未定义书签。（三）、扣件钢管楼板模板支架计算书错误!未定义书签。（四）、满堂红地基承载力计算错误!未定义书签。3.施工图错误!未定义书

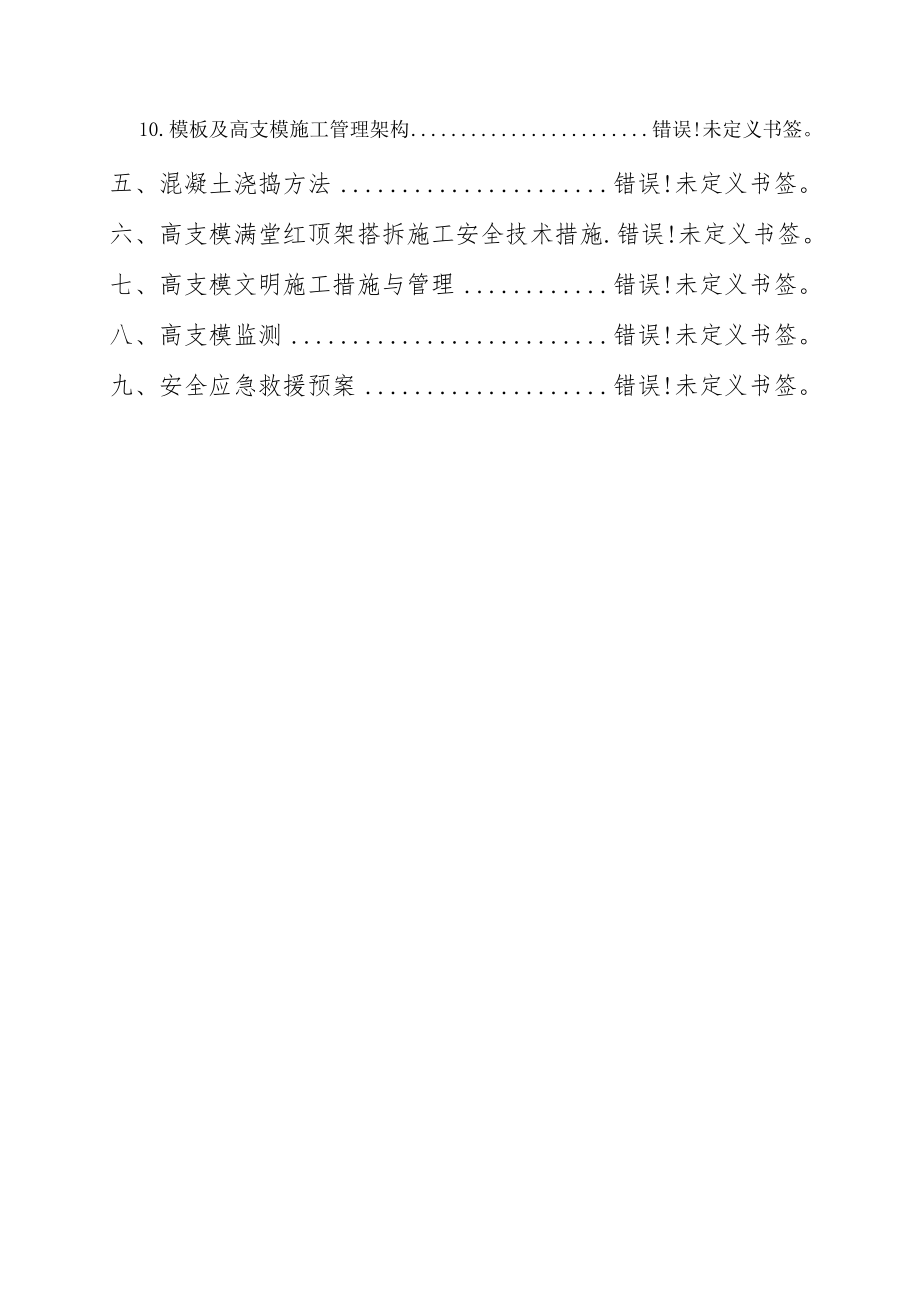

2、签。4、高支模顶架搭设错误!未定义书签。四、模板工程质量控制错误!未定义书签。1、轴线偏位的预防措施错误!未定义书签。2、垂直偏差的预防措施错误!未定义书签。3、标高不正确的预防措施错误!未定义书签。4、柱、梁模板胀模的预防措施错误!未定义书签。5、楼梯底板厚度不足、底模板胀模的预防措施.错误!未定义书签。6、梁模下垂、失稳倒塌的预防措施错误!未定义书签。7、漏浆的预防措施错误!未定义书签。8、拆模时出现缺陷的预防措施错误!未定义书签。9、模板支撑系统质量保证措施与控制程序错误!未定义书签。10.模板及高支模施工管理架构错误!未定义书签。五、混凝土浇捣方法错误!未定义书签。六、高支模满堂红顶架
3、搭拆施工安全技术措施.错误!未定义书签。七、高支模文明施工措施与管理错误!未定义书签。八、高支模监测错误!未定义书签。九、安全应急救援预案错误!未定义书签。一、工程概况*开发区联和街玉树村商业中心工程位于广深高速公路以南、珠吉路以西的一片空地上.建设单位为*经济技术开发区联和街玉树村民委员会,设计单位为*市科*筑*,施工单位为揭阳市榕江建筑工程总公司.二、建筑工程概况商业中心平面形状基本呈矩形，平面尺寸为80m41.2m,共有6层，首层高5m,二层至六层每层高4.2m,室内首至五层有一个中空长24米，宽16米，高21.8米.建筑面积17778裙，建筑高度30.2m.首层使用功能为肉菜市场、高低
4、压变电房、门厅、空调机房、消防控制中心、商务门厅；二层为厨房、麦当劳、酒楼、邮电、储蓄、糖烟酒酒店；三至五层服装百货、五金电器;六层为商务用房；每层有5个楼梯间及电梯，男女卫生间；屋面有梯间、电梯机房.三、商业中心高支模工程本工程中空部分（16米X24米）层高为21.8m属高支模，拟采用钢管支撑系统，最大梁截面为5001450mm.模板底楞木和顶撑间距为30Omm,侧模板立档间距为300mm,以下为施工方法和计算书,以下为施工方法和计算书.1、施工方法（1）、采用48钢管满堂红顶架作为垂直支撑钢件.、梁底模采用25mm厚松木板；梁侧模、楼板底模均采用18mm厚夹板，支撑系统采用80X8Omm的
5、木彷、顶托、e48钢管.、大梁（截面5001450）支撑系统采用巾48钢管沿梁横向500650mm；纵向8001000mm.支托纵向采用80802000松木杨叠放交错搭接，木防必须居中，支托两边的空隙位置用相应木楔固定，使叠木杨保证居中，横向木杨80X80X200OmmW350.楼板模板支撑体系采用48钢管9001000mm,两层木杨，上层80X8OnInI350,下层木杨80X8Omm900.(4)、设d)48钢管纵横扫地杆一道(高出地面20Omm内).同时纵横设置48水平连结钢管1500；保证整体稳定.、纵横设剪刀撑486500以内；500X145Omm主粱底两边均设置剪刀撑；L5米;4.
6、7米；10.7米16.7米及21米标高处设置水平剪刀撑中486500以内；4.8；9.0；13.2；17.4米标高利用周边混凝土框架梁作水平支撑固定满堂红顶架,6.9；11.1；15.3；19.5米标高利用混凝土柱作水平支撑固定满堂红顶架,保证整个支撑体系的稳定性(详见29页详图).、梁高IOOo-145OnIm,设二道14Q50OnIm穿梁对拉螺栓(梁底上40Omm为第一道、梁底上75080Omln为第二道).(7)为了施工安全,在19.85米高度处搭设密竹一层作安全防护和操作平台.详见“满堂红高支模立面图”和“满堂红高支模平面图、大样图”.(8)、高支模施工过程检查严格按照AQ2.10.2
7、.2模板工程验收表和扣件式钢管满堂红顶架的JGJ1302001规范执行，具体如下：1、专项施工方案计算书是否结合实际情况；2、立柱、支架间距是否满足规范及方案要求；3、水平柱、剪刀撑设置是否符合规范要求；4、作业环境是否满足规范要求.5、支架使用的各种周转材材质是否满足施工规范要求.2、计算书(一).梁模板扣件钢管高支撑架计算书高支撑架的计算依据建筑施工扣件式钢管脚手架安全技术规范(JGJl30-2001)施工技术2002.3.扣件式钢管模板高支撑架设计和使用安全编制.模板支架搭设高度为21.8米，基本尺寸为：梁截面BXD=50(X1450mm,梁支撑立杆的横距(跨度方向)向L06米,立杆的步
8、距h=1.50米,梁底增加1道承重立杆.图1梁模板支撑架立面简图本工程采用的钢管类型为048X3.5.a、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度.模板面板的按照三跨连续梁计算.静荷载标准值ql=25.0001.4500.500+0.3500.500=18.300kNm活荷载标准值q2=(2.000+1.000)X0.500=L500kNm面板的截面惯性矩1和截面抵抗矩W分别为：本算例中,截面惯性矩I和截面抵抗矩W分别为：W=50.001.801.80/6=27.OOcrAI=50.OOX1.801.801.80/12=24.30cm4;(1)抗弯强度计算f=M/Wf其中f面板的抗
9、弯强度计算值(Nmm2);M面板的最大弯距(N.mm);W面板的净截面抵抗矩；f面板的抗弯强度设计值,取15.00Nn2;M=0.IOOql2其中q荷载设计值(kNm);经计算得到M=0.100(1.2X18.300+1.41.500)0.300X0.300=0.217kN.m经计算得到面板抗弯强度计算值f=0.2171000=8.020Nmm2面板的抗弯强度验算ff,满足要求！(2)抗剪计算T=3Q2bhT其中最大剪力Q=O.600(1.218.300+1.41.500)X0.300=4.33IkN截面抗剪强度计算值T=34331.0/(2500.00018.000)=0.722Nmm2截面
10、抗剪强度设计值T=L40Nmm2抗剪强度验算TT,满足要求！(3)挠度计算v=0.677ql4/IOOEIv=1/250面板最大挠度计算值V=0.677X19.800X3004/(IOOX)=O.745mm面板的最大挠度小于300.0/250,满足要求！b、梁底支撑方木的计算作用荷载包括梁与模板自重荷载,施工活荷载等.L荷载的计算：(1)钢筋混凝土梁自重(kN/m)：ql=25.0001.4500.300=10.875kNm(2)模板的自重线荷载(kN/m)：q2=0.3500.300(21.450+0.500)/0.500=0.714kNm(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载
11、(kN)：经计算得到，活荷载标准值Pl=(1.0002.000)0.5000.300=0.450kN均布荷载q=1.210.875+1.20.714=13.907kNm集中荷载P=1.40.450=0.630kN0.63kN13.91kN/ma5Wllmlu600.600方木计算简图0.097方木弯矩图(kN.m)方木变形图(mm)方木剪力图(kN)经过计算得到从左到右各支座力分别为Nl=O.270kNN2=7.043kNN3=0.270kN经过计算得到最大弯矩M=0.272kN.m经过计算得到最大支座F=7.043kN经过计算得到最大变形V=0.Imm方木的截面力学参数为本算例中,截面惯性矩
12、I和截面抵抗矩W分别为：W=8.008.008.00/6=85.33cm3;I=8.008.008.008.00/12=341.33cm4;方木抗弯强度计算抗弯计算强度f=0.272.3=3.19Nmm2方木的抗弯计算强度小于13.0Nmm2,满足要求！方木抗剪计算截面抗剪强度必须满足：T=3Q2bhT截面抗剪强度计算值T=33.206/(28080)=0.75IN/mm2截面抗剪强度设计值T=1.30Nmm2方木的抗剪强度计算满足要求！方木挠度计算最大变形V=0.Imm方木的最大挠度小于600.0/250,满足要求！c、托梁的计算托梁按照集中与均布荷载下多跨连续梁计算.集中荷载取方木的支座力
13、P=3.855kN均布荷载取托梁的自重q=0.135kNm.86k3.86k3.86k3.86k3.86k3.86k3.86k3.86k3.86k3.86k3.86k3.86kN0.13kNm而WftWTnT口I而濡ITnlTn而WMI1100|11QO|1100|托梁计算简图1.161托梁弯矩图(kN.m)0.0140.247托梁变形图(mm)7.7.777.827.803.893.853.92 3.880.02i 0.00 0.04l3.90 3.947.8C7.823.943.900.04 0.00 w h 1 I H 3.88 3.923.85 3.897.7.78托梁剪力图(kN)经
