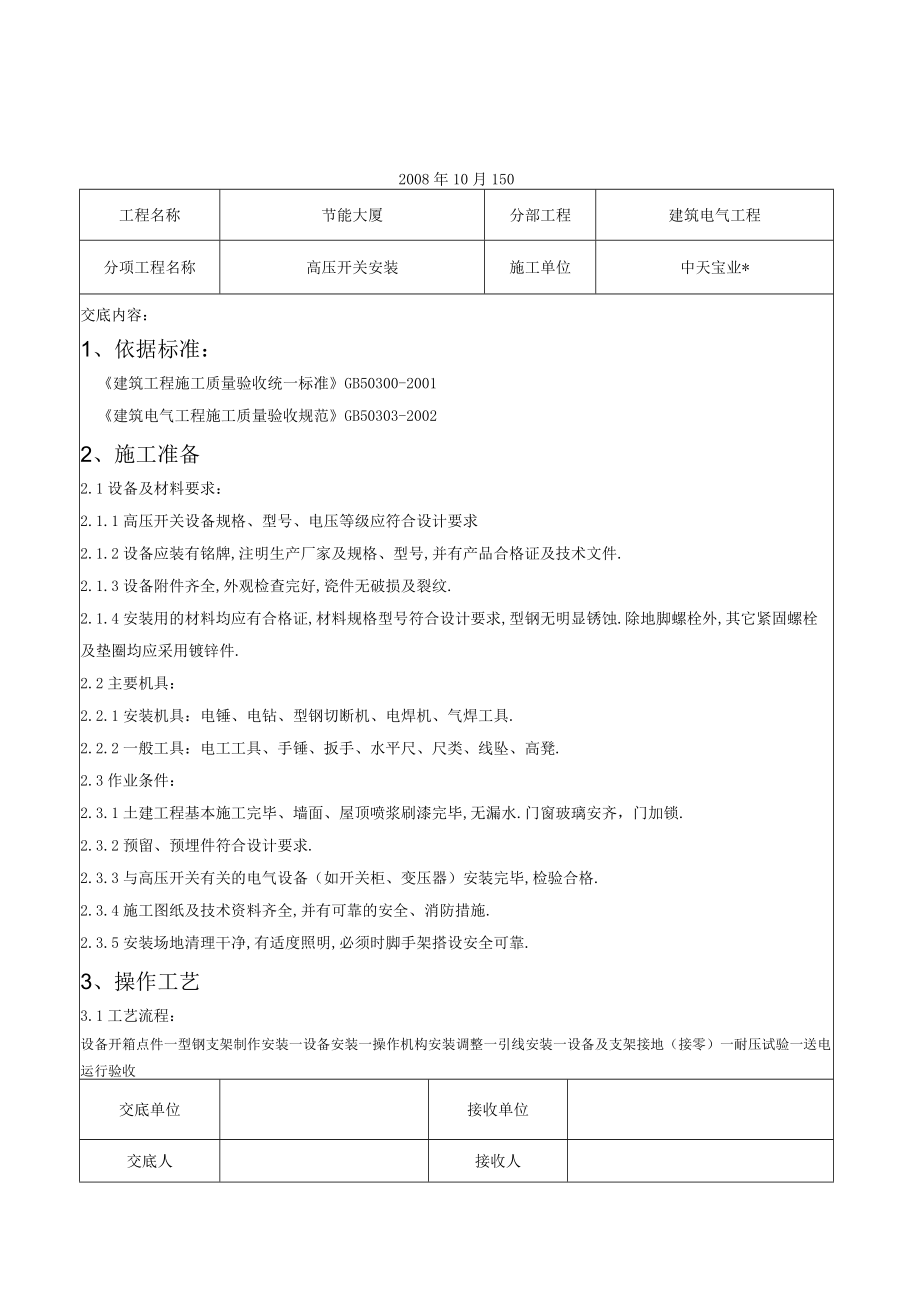

1、2008年10月150工程名称节能大厦分部工程建筑电气工程分项工程名称高压开关安装施工单位中天宝业*交底内容：1、依据标准：建筑工程施工质量验收统一标准GB50300-2001建筑电气工程施工质量验收规范GB50303-20022、施工准备2.1设备及材料要求：2.1.1高压开关设备规格、型号、电压等级应符合设计要求2.1.2设备应装有铭牌,注明生产厂家及规格、型号,并有产品合格证及技术文件.2.1.3设备附件齐全,外观检查完好,瓷件无破损及裂纹.2.1.4安装用的材料均应有合格证,材料规格型号符合设计要求,型钢无明显锈蚀.除地脚螺栓外,其它紧固螺栓及垫圈均应采用镀锌件.2.2主要机具：2.2
2、.1安装机具：电锤、电钻、型钢切断机、电焊机、气焊工具.2.2.2一般工具：电工工具、手锤、扳手、水平尺、尺类、线坠、高凳.2.3作业条件：2.3.1土建工程基本施工完毕、墙面、屋顶喷浆刷漆完毕,无漏水.门窗玻璃安齐，门加锁.2.3.2预留、预埋件符合设计要求.2.3.3与高压开关有关的电气设备（如开关柜、变压器）安装完毕,检验合格.2.3.4施工图纸及技术资料齐全,并有可靠的安全、消防措施.2.3.5安装场地清理干净,有适度照明,必须时脚手架搭设安全可靠.3、操作工艺3.1工艺流程：设备开箱点件一型钢支架制作安装一设备安装一操作机构安装调整一引线安装一设备及支架接地（接零）一耐压试验一送电运

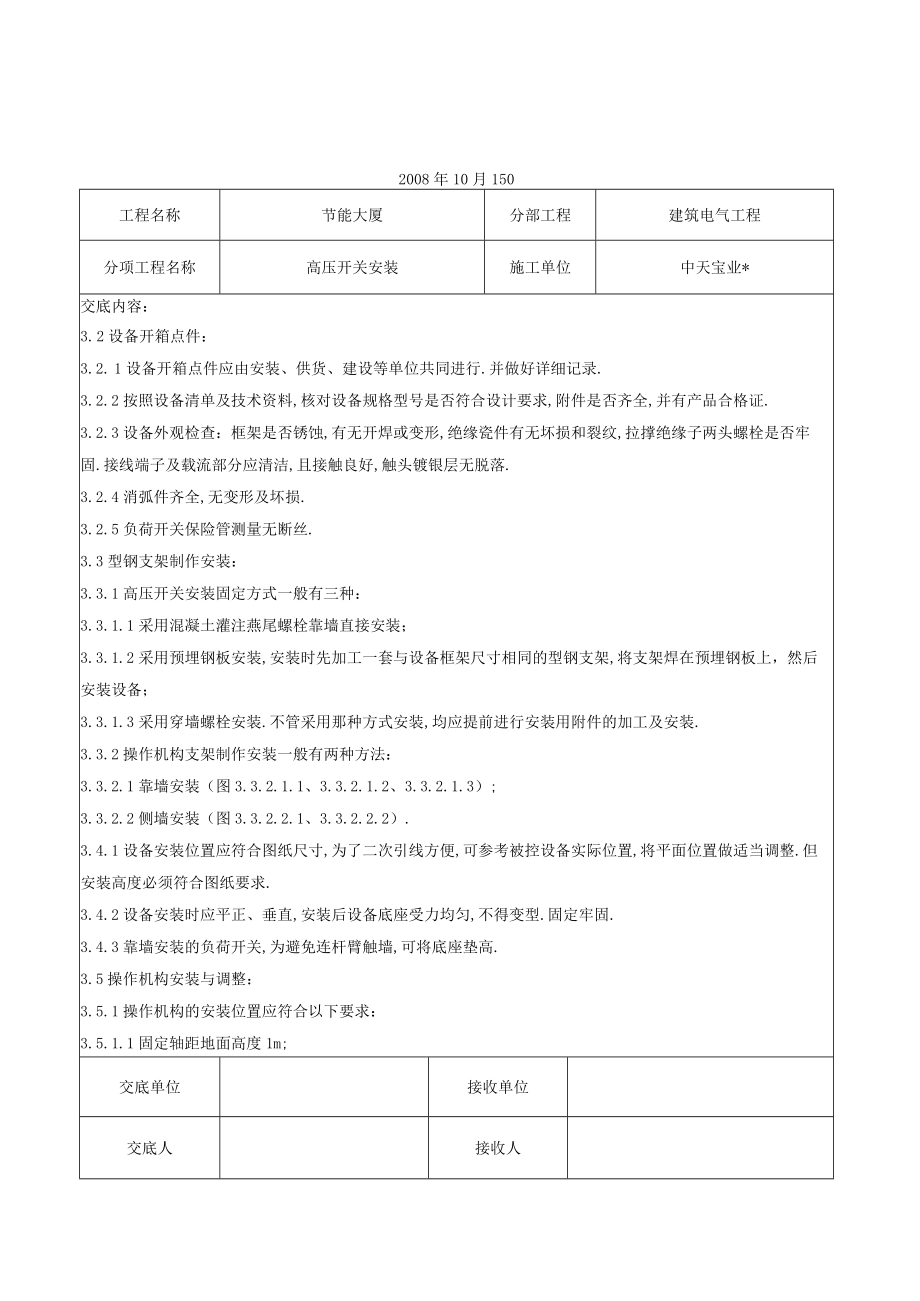

3、行验收交底单位接收单位交底人接收人2008年10月150工程名称节能大厦分部工程建筑电气工程分项工程名称高压开关安装施工单位中天宝业*交底内容：3. 2设备开箱点件：3.2. 1设备开箱点件应由安装、供货、建设等单位共同进行.并做好详细记录.3.2.2按照设备清单及技术资料,核对设备规格型号是否符合设计要求,附件是否齐全,并有产品合格证.3.2.3设备外观检查：框架是否锈蚀,有无开焊或变形,绝缘瓷件有无坏损和裂纹,拉撑绝缘子两头螺栓是否牢固.接线端子及载流部分应清洁,且接触良好,触头镀银层无脱落.3.2.4消弧件齐全,无变形及坏损.3.2.5负荷开关保险管测量无断丝.3.3型钢支架制作安装：3
4、.3.1高压开关安装固定方式一般有三种：3.3.1.1采用混凝土灌注燕尾螺栓靠墙直接安装；3.3.1.2采用预埋钢板安装,安装时先加工一套与设备框架尺寸相同的型钢支架,将支架焊在预埋钢板上，然后安装设备；3.3.1.3采用穿墙螺栓安装.不管采用那种方式安装,均应提前进行安装用附件的加工及安装.3.3.2操作机构支架制作安装一般有两种方法：3.3.2.1靠墙安装（图3.3.2.1.1、3.3.2.1.2、3.3.2.1.3）;3.3.2.2侧墙安装（图3.3.2.2.1、3.3.2.2.2）.3.4.1设备安装位置应符合图纸尺寸,为了二次引线方便,可参考被控设备实际位置,将平面位置做适当调整.但

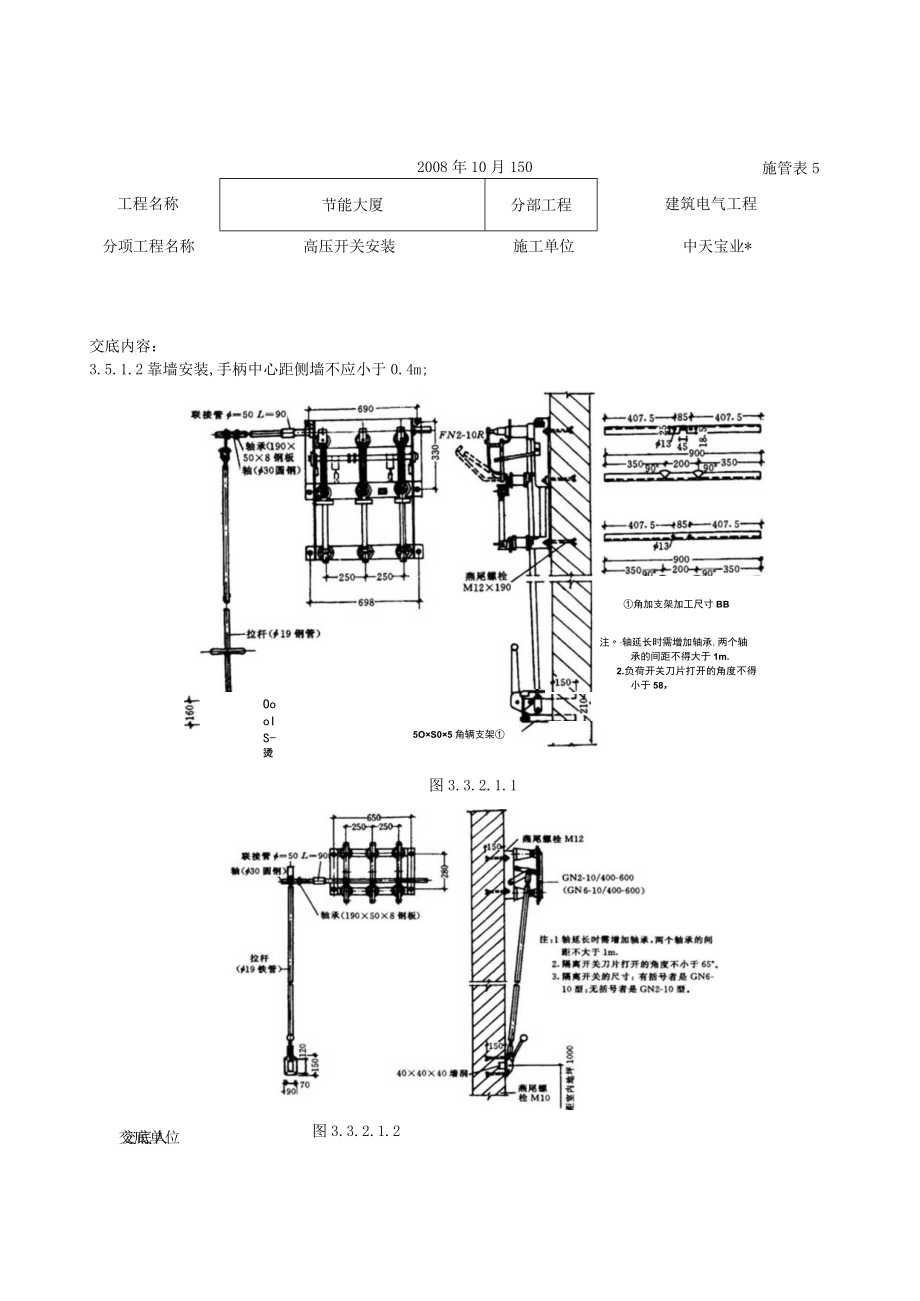

5、安装高度必须符合图纸要求.3.4.2设备安装时应平正、垂直,安装后设备底座受力均匀,不得变型.固定牢固.3.4.3靠墙安装的负荷开关,为避免连杆臂触墙,可将底座垫高.3.5操作机构安装与调整：3.5.1操作机构的安装位置应符合以下要求：3.5.1.1固定轴距地面高度1m;交底单位接收单位交底人接收人施管表52008年10月150工程名称节能大厦分部工程建筑电气工程分项工程名称高压开关安装施工单位中天宝业*交底内容：3.5.1.2靠墙安装,手柄中心距侧墙不应小于0.4m;角加支架加工尺寸BB注轴延长时需增加轴承,两个轴承的间距不得大于1m.2.负荷开关刀片打开的角度不得小于58，5OS05角辆支
6、架OooIS-烫S*图3.3.2.1.2图3.3.2.1.1交底单位交底人接收单位接收人工程名称节能大厦分部工程建筑电气工程分项工程名称高压开关安装施工单位中天宝业*2008年10月150施管表5交底内容：3.5.1.3侧墙安装,手柄中心距侧墙不应小于0.3m.手柄与带电部分距离不应小于1.2m.3.5.2操作机构应调整灵活可靠,拉合位置正确.带电动跳闸或辅助开关的操作机构.应动作可靠,位置准确.3.5.3天关刀片与固定触头应对准,插入深度应满足开关要求,接触紧密,两侧压力均匀.3.5.4开关刀片与固定触头之间的垂直距离及刀片转动角度不应小于表3.5.4的规定.开关刀片与固定触头之间的垂直距离
7、及刀片转动角度表3.5.4名称型号额定电压(kV)拉开角度(度)拉开距离(mm)户内高压隔离开关户内高压隔离开关户内压气式高压负荷开关户内高压负荷压GN2GN8FN2FNl1061010106558158416018233.6引线安装：3.6.1靠墙安装高压负荷开关与进线电缆的连接应经过母线(图3.6.1).图3.6.13.6.2高压开关的引线应符合相应各章的规定.3.7设备与支架接地3.7.1高压开关及操作机构的金属支架,均应用镀锌圆钢或扁铁可靠接地.3.7.2高压开关不带电的金属部分及操作机构应做可靠接地,接地线可用软铜线,截面不小于IOmm2.3.7.3接地做法应符合相应各章的规定.交底
8、单位接收单位交底人接收人工程名称节能大厦分部工程建筑电气工程分项工程名称高压开关安装施工单位中天宝业*交底内容：3.8耐压试验：高压开关设备送电前应做工频耐压试验,试验可与其它高压设备同时进行.3. 9送电运行验收：高压开关的送电运行验收应与其它设备一起进行,空载运行24h无异常现象,交甲方验收.4、质量标准4.1.1高压开关的试验调整结果,必须符合规范规定.检验方法：检查试验调试记录.4.1. 2瓷件表面严禁有裂纹、缺损和瓷釉损坏等缺陷.检验方法：观察检查.4.2. 1开关安装应位置正确、固定牢固,部件完整,操动部分灵活、准确.4. 2.2支架、连杆和传动轴等固定连接牢靠,油漆完整.4. 2
9、.3操动部分方便省力,空行程少,分合闸时无明显振动.4. 2.4接地（接零）支线敷设连接紧密、牢固,截面选用正确.检验方法：观察、试操作检查.5、成品保护5. 1设备运至现场暂不安装时,不得拆箱,并入库妥善保管.6. 2设备搬运和安装时,应防止设备碰撞、摔砸,保护瓷件完好无损5.3设备安装过程中应对瓷件注意保护,必要时将瓷件拿下（如负荷开关保险管），或用布将瓷件包好,防止机械损伤或焊渣击伤.5.4门窗要封闭好，门加锁保护.6、应注意的质量问题6.1高压开关安装应注意的质量问题见表6.1.交底单位接收单位交底人接收人技术交底记录2008年10月15日施管表5工程名称节能大厦分部工程建筑电气工程分项工程名称高压开关安装施工单位中天宝业*交底内容：高压开关安装应注意的质量及防治措施表6.1序号常产生的质量问题防治措施1支架及焊缱焊渣清理不净,刷漆不均匀,有遗漏提高质量意识,加强自检、互检,防止通病发生2支架安装不牢加强自检、互检3操作机构调整不灵活提高操作技术水平4在件伤损做好成品保护5开关拉合角度不对,刀片接触不禁提高操作技术水平7、质量记录7.1设备及材料进货检验记录.7.2产品合格证.7.3自互检记录.7.4耐压试验报告.7.5设计变更洽商记录.7.6预检记录.7.7钢材材质证明.7.8分项工程质量评定记录.交底单位接收单位交底人接收人
