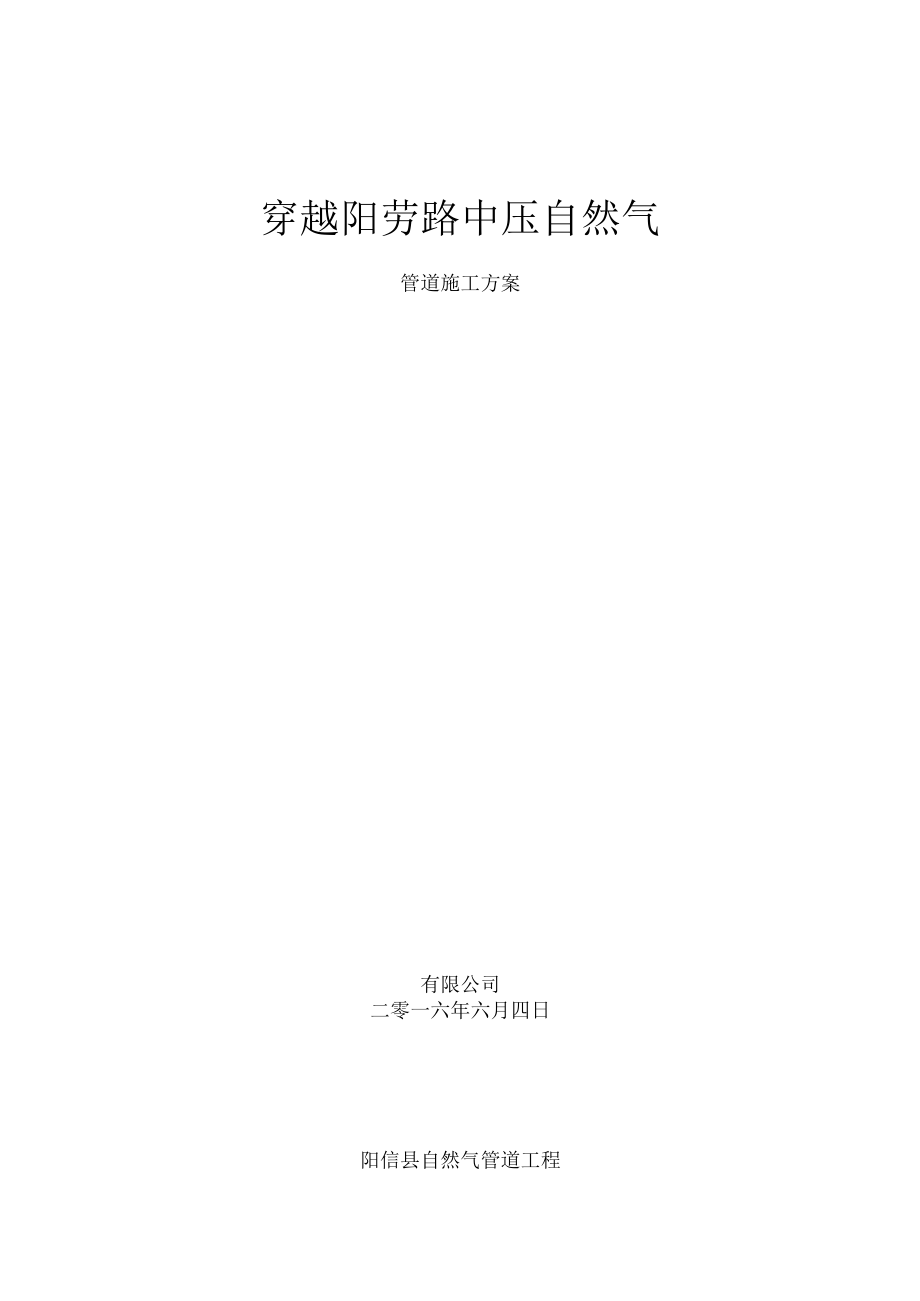

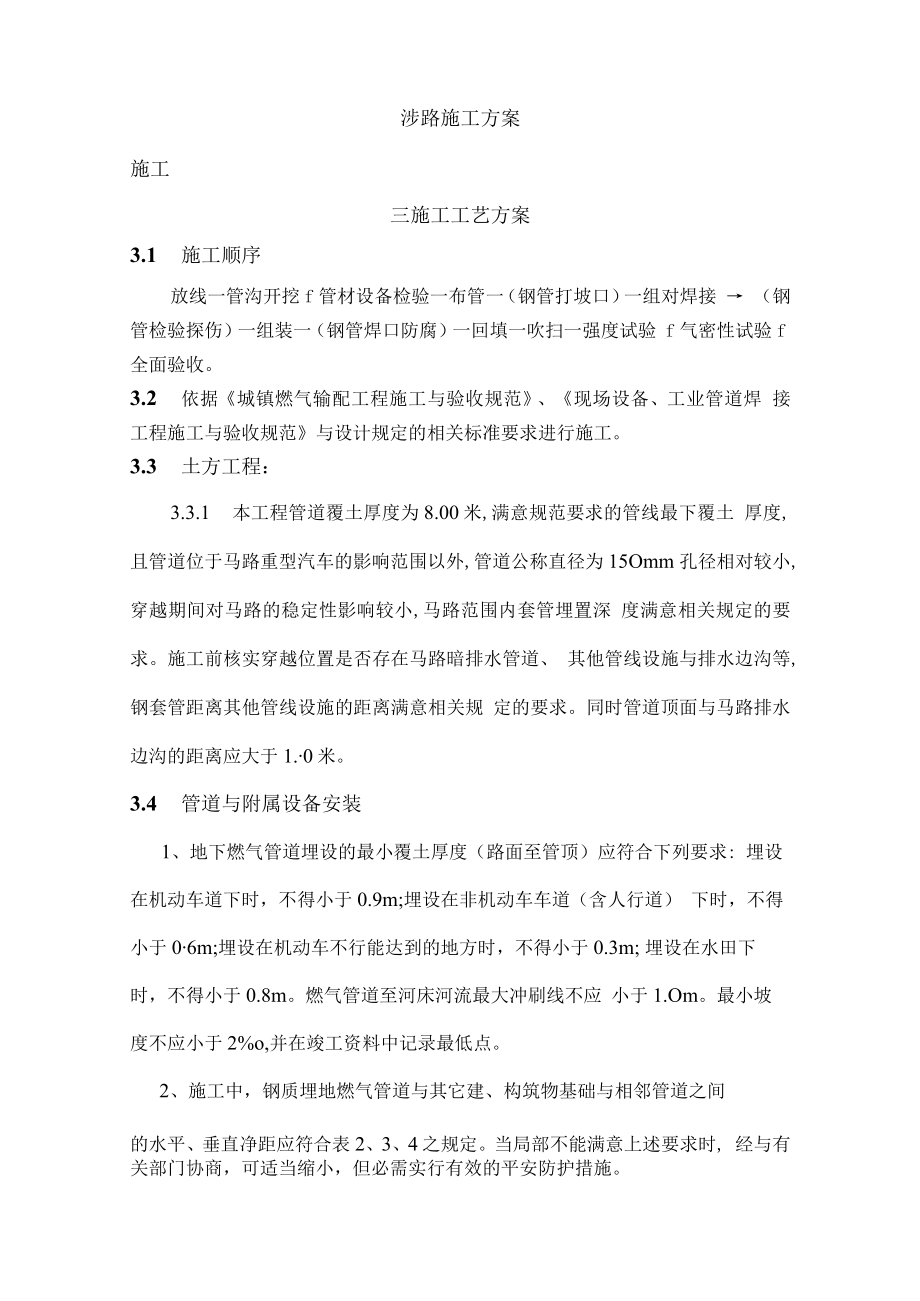

1、穿越阳劳路中压自然气管道施工方案有限公司二零一六年六月四日阳信县自然气管道工程涉路施工方案施工三施工工艺方案3.1 施工顺序放线一管沟开挖f管材设备检验一布管一（钢管打坡口）一组对焊接 （钢管检验探伤）一组装一（钢管焊口防腐）一回填一吹扫一强度试验 f气密性试验f全面验收。3.2 依据城镇燃气输配工程施工与验收规范、现场设备、工业管道焊 接工程施工与验收规范与设计规定的相关标准要求进行施工。3.3 土方工程：3.3.1 本工程管道覆土厚度为8.00米,满意规范要求的管线最下覆土 厚度,且管道位于马路重型汽车的影响范围以外,管道公称直径为15Omm 孔径相对较小,穿越期间对马路的稳定性影响较小,
2、马路范围内套管埋置深 度满意相关规定的要求。施工前核实穿越位置是否存在马路暗排水管道、 其他管线设施与排水边沟等,钢套管距离其他管线设施的距离满意相关规 定的要求。同时管道顶面与马路排水边沟的距离应大于1.0米。3.4 管道与附属设备安装1、地下燃气管道埋设的最小覆土厚度（路面至管顶）应符合下列要求: 埋设在机动车道下时，不得小于0.9m;埋设在非机动车车道（含人行道） 下时，不得小于06m;埋设在机动车不行能达到的地方时，不得小于0.3m; 埋设在水田下时，不得小于0.8m。燃气管道至河床河流最大冲刷线不应 小于1.Om。最小坡度不应小于2%o,并在竣工资料中记录最低点。2、施工中，钢质埋地

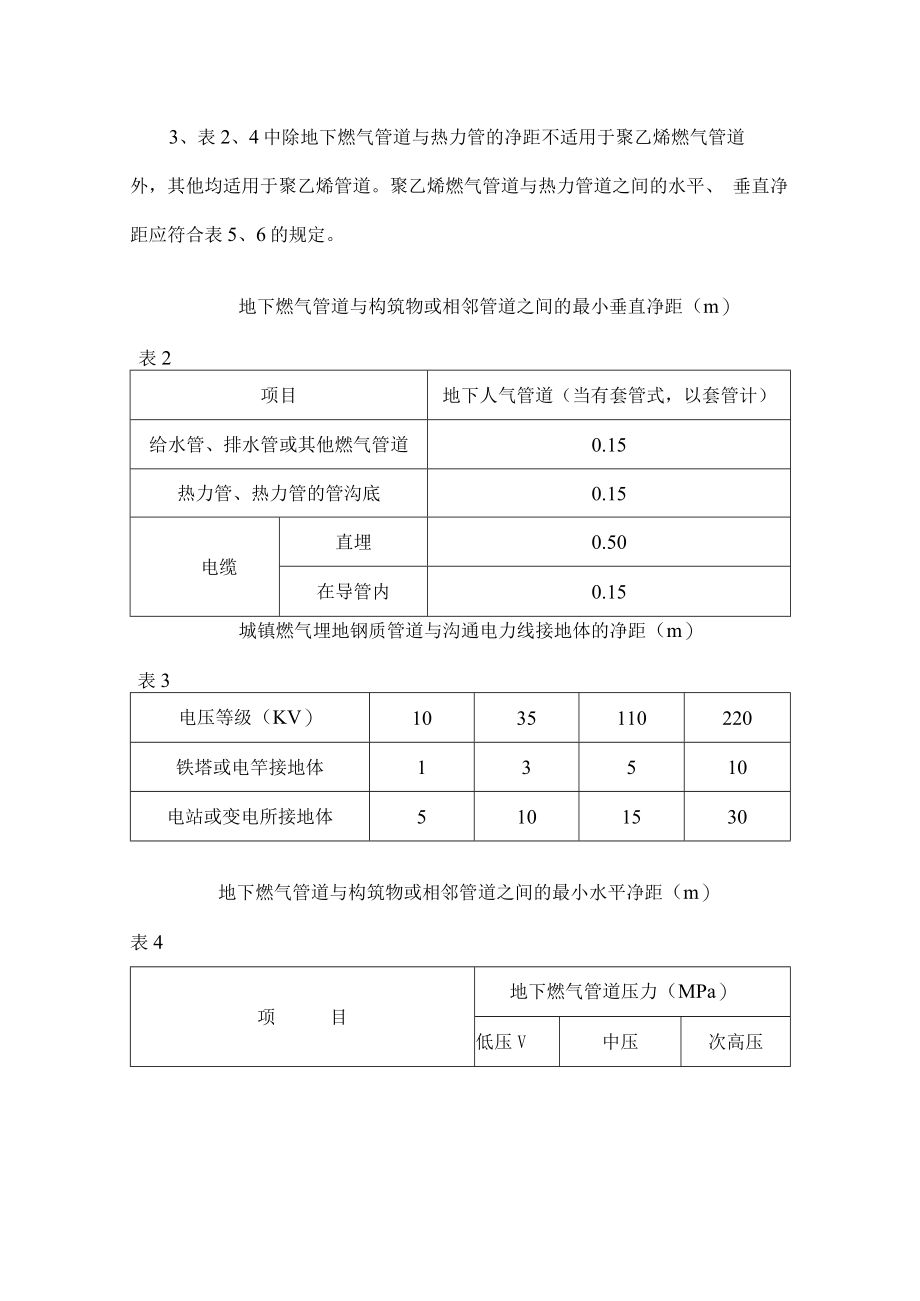

3、燃气管道与其它建、构筑物基础与相邻管道之间的水平、垂直净距应符合表2、3、4之规定。当局部不能满意上述要求时, 经与有关部门协商，可适当缩小，但必需实行有效的平安防护措施。3、表2、4中除地下燃气管道与热力管的净距不适用于聚乙烯燃气管道 外，其他均适用于聚乙烯管道。聚乙烯燃气管道与热力管道之间的水平、 垂直净距应符合表5、6的规定。地下燃气管道与构筑物或相邻管道之间的最小垂直净距（m）表2项目地下人气管道（当有套管式，以套管计）给水管、排水管或其他燃气管道0.15热力管、热力管的管沟底0.15电缆直埋0.50在导管内0.15城镇燃气埋地钢质管道与沟通电力线接地体的净距（m）表3电压等级（KV）
4、1035110220铁塔或电竿接地体13510电站或变电所接地体5101530地下燃气管道与构筑物或相邻管道之间的最小水平净距（m）表4项目地下燃气管道压力（MPa）低压V中压次高压0.01B0.2A0.4B0.8A1.6建筑物基础0.71.01.5外墙面（出地面处）5.013.5给水管0.50.50.51.01.5污水、雨水排水管1.01.21.21.52.0电力电缆（含电车电缆）直埋0.50.50.51.01.5在导管内1.01.01.01.01.5通讯电缆直埋0.50.50.51.01.5在导管内1.01.01.01.01.5其他燃气管道DN300MM0.40.40.40.40.4DN3
5、00MM0.50.50.50.50.5热力管直埋1.01.01.01.52.0在管沟内（至外壁）1.01.51.52.04.0电杆（塔）的基础35KV1.01.01.01.01.035KV2.02.02.05.05.0通讯照明电杆（至电杆中心）1.01.01.01.01.01.0街树（至树中心）0.750.750.750.751.21.23.5 施工验收和强度、严密性试验1、施工验收应依据城镇燃气输配工程施工与验收规范 (CJJ33-2005)的有关规定执行。管道安装完毕后应依次进行管道吹扫、 强度试验和严密性试验。2、强度试验在管道焊接、吹扫合格后进行，且回填至管上方0.5m以 上，并留出焊
6、接口。强度试验压力为：0.6MPa (设计压力的1.5倍)。试验介质采纳压缩空气。 试验管道分段最大长度为IOOO米(PN0.4MPa)。试验用压力计的量程应为试验压力的1.5 2倍，其精度不得低于1.5级。3、严密性试验应在强度试验合格并全线回填后路面复原前进行。严密 性试验压力为046MPa (设计压力的1.15倍)。试验介质采纳空气。4、阀门、凝水缸、与补偿器等在正式安装前，应按其产品标准要求单 独进行强度和严密性试验。5、埋设燃气管道的沿线应连续敷设警示带。警示带敷设前应对敷设面 进行压实、平整，敷设在距管顶的正上方05m处，但不得敷设于路基和 路面里。当燃气管道管径DN400,警示带
7、用一条；警示带采纳黄色聚乙 烯等不易分解的材料，并印有明显、坚固的警示语，字体不宜小于S1.m 0.1mo6、管道沿线设置路面标记。路面标记应设置在燃气管道的正上方，并 能正确、明显地指示管道的走向和地下设施。设置位置应为管道拐弯处、 三通处、管道末端等，直线管段路面 标记的设置间距不宜大于200m。路面标记上应标注“燃气”字样，可选 择标注“弯头”、“三通”与其他说明燃气设施的字样或符号和“不得移 动、覆盖”等警示语。标记上的字体应端正、清晰，并凹进表面。混凝土 方砖标记和钢筋混凝土桩标记埋入后，应采纳红漆将字体描红。钢筋混凝 土桩标记埋入的深度，应使回填后不遮挡字体。3.6 、即未尽事宜按
8、城镇燃气设计规范(GB50028-2006)城镇燃气 输配工程施工与验收规范(CJJ33-2005)聚乙烯燃气管道工程技术 规程(CJJ63-2008)油气输送管道穿越工程设计规范(GB 50423-2013)油气输送管道穿越工程施工规范(GB 50424-2007) 等规范与公司的有关规定执行。四涉路施工环境爱护措施4.1 地形环境爱护措施4.1.1 对合同规定的施工界限内、外的植物、树木等尽力维持原状；砍除 树木和其它经济植物时，应事先征得全部者和业主的同意，严禁超范围砍 伐。4.1.2 临时用地范围内的耕地施工后实行措施复原。其它袒露地表植草或 种树进行绿化。4.1.3 营造良好的环境。
9、在施工现场和生活区设置足够的临时卫生设施， 常常进行卫生清理，同时在生活区四周种植花草、树木，美化生活环境。4.1.4 与早施做防护工程、排水工程和袒露地表的植被覆盖，防止水土流 失。4.1.5 工程完工后，与时对现场进行彻底清理，并按设计要求采纳植被覆 盖或其他处理措施。4.1.6 对有害物质（如燃料、废料、垃圾等）要通过焚烧或其他措施处理 后运至特地地点进行掩埋，防止对动、植物造成损害。4.2 水环境爱护措施4.2.1 施工废水、生活污水按有关要求进行处理，不得干脆排入农田、河 流和渠道。4.2.2 清洗骨料的水和其他施工废水，实行过滤、沉淀处理后方可排放， 以免污染四周环境。4.2.3
10、施工机械的废油废水，实行隔油池等有效措施加以处理，不得超标 排放。4.3 大气环境与粉尘的防治措施4.3.1 施工场地和运输道路常常洒水，尽可能削减灰尘对生产人员和其它 人员造成危害与对家作物的污染。4.3.2 对运输易飞扬的物料用蓬布覆盖严密，并装量适中，不得超限运输。4.3.3 在设备选型时选择污染小，并安装空气净化系统，确保达标排放。4.3.4 对汽油等易挥发品的存放要实行严密牢靠的措施。4.4 固体废弃物的处理4.4.1 施工营地和施工现场院的生活垃圾，应集中堆放。4.4.2 施工和生活中的废弃物也可经当地环保部门同意后，运至指定地点， 此外，工地设置能冲洗的厕所，派特地的人员清理打扫
11、，并定期对四周喷 药消毒，以防蚊蝇滋生，病毒传播。4.4.3 报废材料或施工中返工的挖除材料马上运出现场并进行掩埋等处 理。对于施工中废弃的零碎配件，边角料、水泥袋、包装箱等与时收集清 理并搞好现场卫生，以爱护自然环境与景观不受破坏。45降低振动、噪音限制措施由于振动、噪音是干扰人们的工作和生活环境、危害人体健康、影响面 较为广泛的一种公害，因此，本工程中应将施工振动、噪音作为一个非常 重要的问题来处理。施工中的噪音源主要来自各种运输车辆、柴油发电机 以与泵类机械等。本工程中限制噪音源的最重要的手段是降低噪音源的噪 音，辅以传播途径上限制噪声，通过这些限制措施，应使本工程工作场所 的噪音水平限
12、制在国家噪音标准极限内，见中华人民共和国噪声标准（建 筑施工场界噪声极值）GB1252390o振动、噪声限制措施：1.1.1 在确定施工方法时，尽量选择产生噪声较少的工艺，并选用低噪声 的施工设备。1.1.2 选用性能优良、噪声低、保养良好的施工设备，并加强设备的现场 修理和保养，保证设备长期处于正常的运转状态。1.1.3 对自卸货车、起重机等移动机械采纳安装排气管消音器减低噪音； 对空压机、柴油机、电动机组等固定机械采纳隔离机器的振动部件来降低 噪声，如底座加装抗震板、隔震器等。1.1.4 合理支配施工作业时间，尽量降低夜间车辆出入频率，夜间施工不 得支配噪声音很大的机械。1.1.5 机械车
13、辆途径居住场所时应减速行，不鸣喇叭。1.1.6 在比较固定的机械设备旁边，修建临时隔音屏障，削减噪音传播。1.1.7 合理支配工作进度和工作面，适当限制机械布置密度，条件充许时 拉开肯定距离，避开机械过于集中形成噪音叠加。4.6 水质污染限制措施4.6.1 肯定禁止施工人员向江河中抛弃垃圾，排放废水、废油和冲洗物。4.6.2 地面冲洗物，包括水泥、淤泥和其他悬浮或溶解物质，应引入污泥 井中以防止未经处理的排放。4.6.3 燃料、油和颜料应保存在合适的平安容器中，并放在指定地点，以 免以外泄漏进入江河中。4.6.4 生活水拟实行相应措施处理，有毒废水要用专用容器收集，并依据 所含毒物的性质进行相
14、应处理。4.6.5 与时处理、分别施工废物料，并堆放在指定的自理场和平安的临时 贮存处，以防雨水造成对水质的污染。4.7 环保责任制与奖惩措施4.7.1 指定特地的环保监督员，对工程的每一个工序进行监督检查，出现 问题立刻会同项目部领导或当地环保部门一起解决。4.7.2 大力宣扬环境爱护的重要性，项目部定期对每位员工进行环保教化, 并且监督其执行状况。4.7.3 每月对项目部的环保状况进行一次综合考评，达不到95分以上标 准，令其限期整改，在下个月考评时仍旧不达标者，对项目部主要领导在 全公司内进行通报指责和赐予必要的经济惩罚；严峻时撤换项目经理。4.7.4 项目部领导小组每15天对现场环保状况进行一次自评，同时在项 目部内部开展环境爱护竞赛，并对在环保中有突出贡献者赐予表彰和嘉 奖，对那些破坏环境和生态的员工进行指责、教化和惩罚，直至送交当地 环保部门。4.8 水土保持措施4.8.1 在施工期间爱惜一草一木，不随意砍伐树木。我们知道，随意砍伐树木是造成水土流失的重要缘由o4.8.2 临时道路、驻地、生产临时设施场地做好场地硬化、绿化工作，以保证水土稳定。4.8.3 与时做好各种排水措施，将雨水汇合到排水沟内，以免冲刷边坡，造成边坡土的流失。五涉路施工平安爱护措施5.1 平安导行措施5.1.1 在建设单位的指示下，与公安交通管理部门亲密
