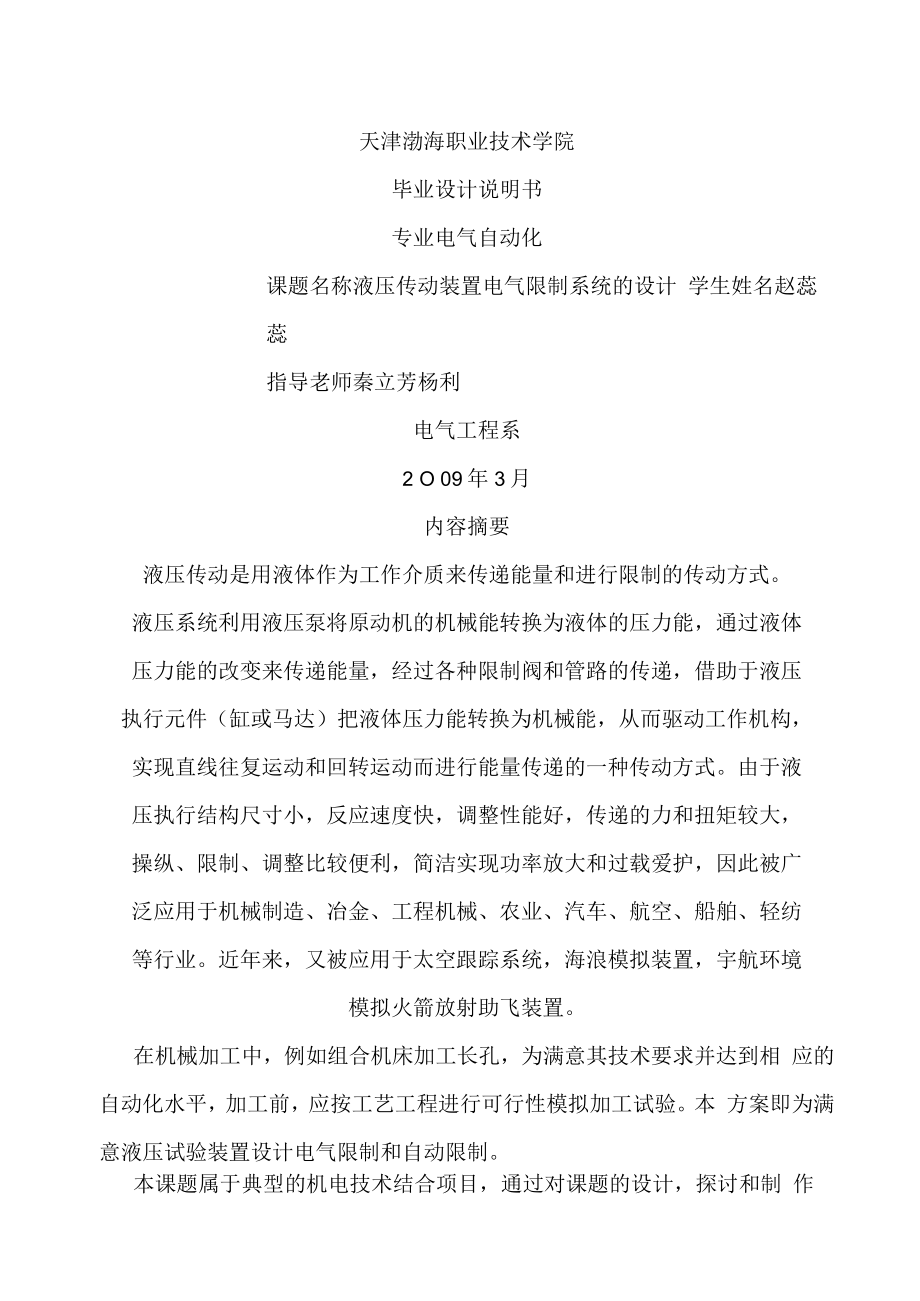

1、天津渤海职业技术学院毕业设计说明书专业电气自动化课题名称液压传动装置电气限制系统的设计 学生姓名赵蕊蕊指导老师秦立芳杨利电气工程系2 O 09年3月内容摘要液压传动是用液体作为工作介质来传递能量和进行限制的传动方式。液压系统利用液压泵将原动机的机械能转换为液体的压力能，通过液体压力能的改变来传递能量，经过各种限制阀和管路的传递，借助于液压执行元件（缸或马达）把液体压力能转换为机械能，从而驱动工作机构，实现直线往复运动和回转运动而进行能量传递的一种传动方式。由于液压执行结构尺寸小，反应速度快，调整性能好，传递的力和扭矩较大，操纵、限制、调整比较便利，简洁实现功率放大和过载爱护，因此被广泛应用于机

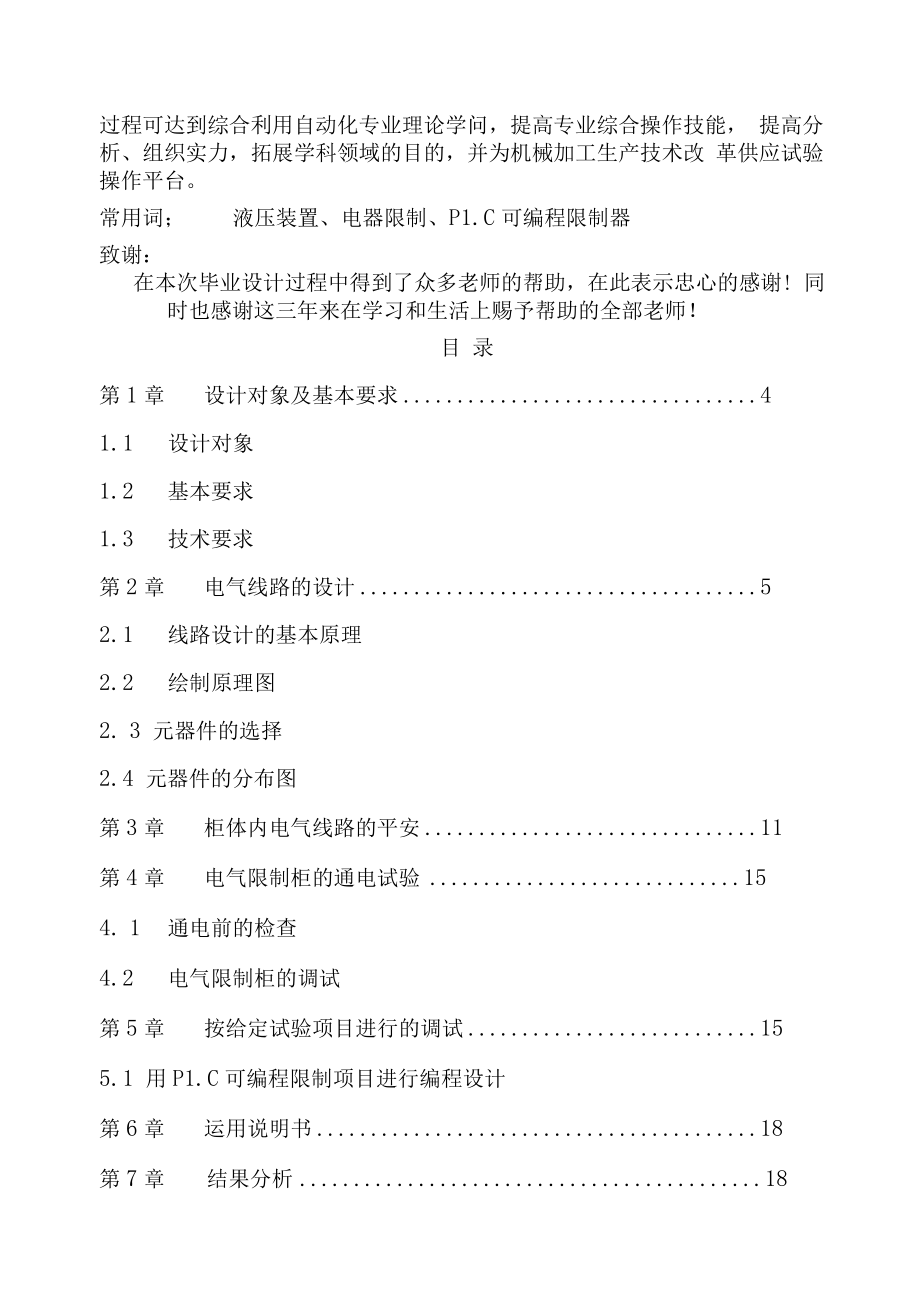

2、械制造、冶金、工程机械、农业、汽车、航空、船舶、轻纺等行业。近年来，又被应用于太空跟踪系统，海浪模拟装置，宇航环境模拟火箭放射助飞装置。在机械加工中，例如组合机床加工长孔，为满意其技术要求并达到相 应的自动化水平，加工前，应按工艺工程进行可行性模拟加工试验。本 方案即为满意液压试验装置设计电气限制和自动限制。本课题属于典型的机电技术结合项目，通过对课题的设计，探讨和制 作过程可达到综合利用自动化专业理论学问，提高专业综合操作技能， 提高分析、组织实力，拓展学科领域的目的，并为机械加工生产技术改 革供应试验操作平台。常用词；液压装置、电器限制、P1.C可编程限制器致谢：在本次毕业设计过程中得到了

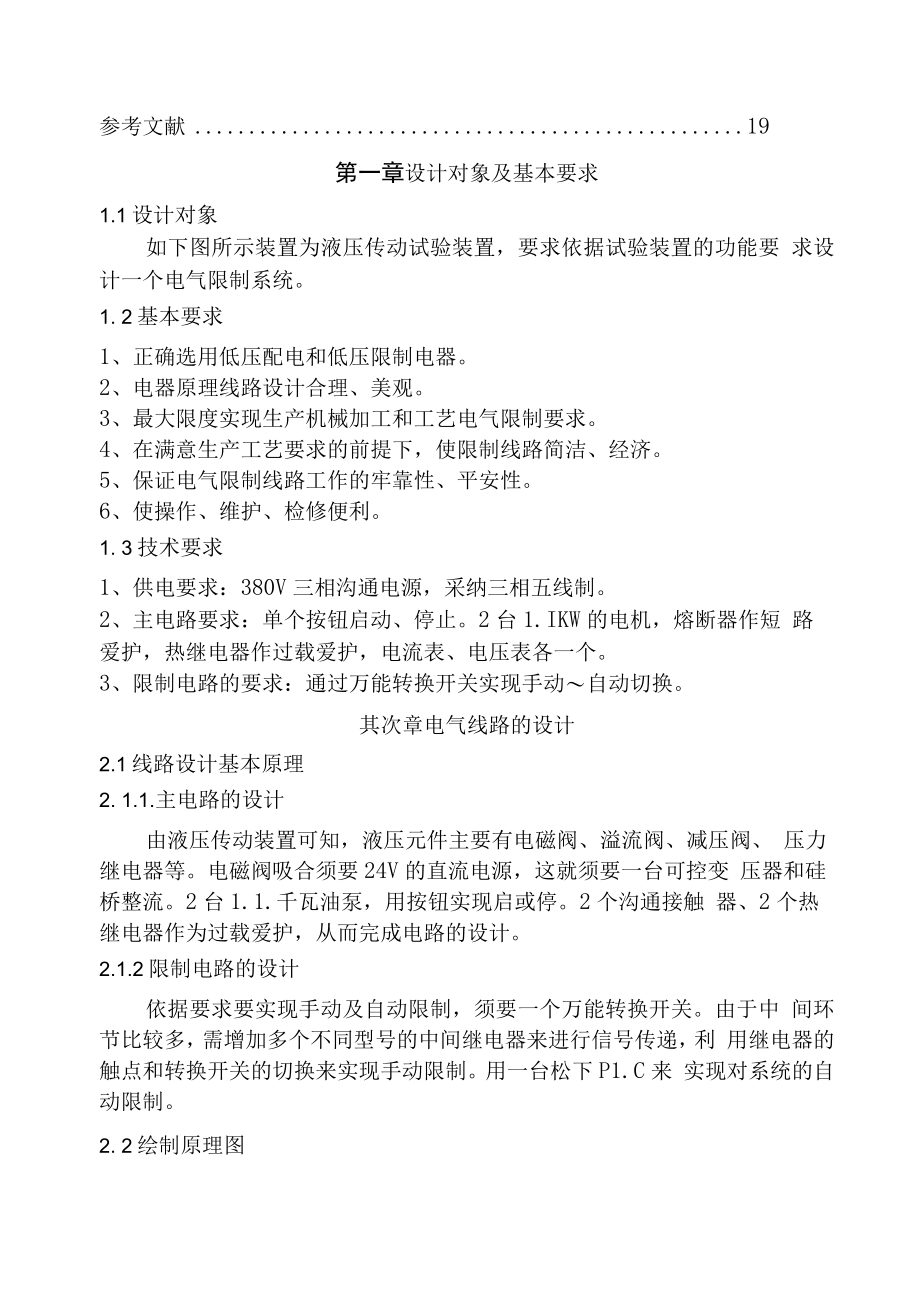

3、众多老师的帮助，在此表示忠心的感谢! 同时也感谢这三年来在学习和生活上赐予帮助的全部老师！目 录第1章设计对象及基本要求41.1 设计对象1.2 基本要求1.3 技术要求第2章电气线路的设计52.1 线路设计的基本原理2.2 绘制原理图2. 3 元器件的选择2.4 元器件的分布图第3章柜体内电气线路的平安11第4章电气限制柜的通电试验154. 1通电前的检查4.2电气限制柜的调试第5章按给定试验项目进行的调试155.1 用P1.C可编程限制项目进行编程设计第6章运用说明书18第7章结果分析18参考文献19第一章设计对象及基本要求1.1设计对象如下图所示装置为液压传动试验装置，要求依据试验装置的
4、功能要 求设计一个电气限制系统。1. 2基本要求1、正确选用低压配电和低压限制电器。2、电器原理线路设计合理、美观。3、最大限度实现生产机械加工和工艺电气限制要求。4、在满意生产工艺要求的前提下，使限制线路简洁、经济。5、保证电气限制线路工作的牢靠性、平安性。6、使操作、维护、检修便利。1. 3技术要求1、供电要求：380V三相沟通电源，采纳三相五线制。2、主电路要求：单个按钮启动、停止。2台1.IKW的电机，熔断器作短 路爱护，热继电器作过载爱护，电流表、电压表各一个。3、限制电路的要求：通过万能转换开关实现手动自动切换。其次章电气线路的设计2.1线路设计基本原理2. 1.1.主电路的设计由
5、液压传动装置可知，液压元件主要有电磁阀、溢流阀、减压阀、 压力继电器等。电磁阀吸合须要24V的直流电源，这就须要一台可控变 压器和硅桥整流。2台1.1.千瓦油泵，用按钮实现启或停。2个沟通接触 器、2个热继电器作为过载爱护，从而完成电路的设计。2.1.2限制电路的设计依据要求要实现手动及自动限制，须要一个万能转换开关。由于中 间环节比较多，需增加多个不同型号的中间继电器来进行信号传递，利 用继电器的触点和转换开关的切换来实现手动限制。用一台松下P1.C来 实现对系统的自动限制。2. 2绘制原理图2. 3元器件的选择：3. 3.1断路器的选择：断路器的额定工作电压应大于或等于设备的额定工作电压。
6、对于 电路来说还要留意是对电源端爱护还是负载端爱护，电源端电压比负 载端电压高5%左右。因此依据三相异步电机所给的额定电流推断出 此电气柜短路器的选择范围是1A-2A.4. 3.2熔断器的选择：熔断器的选择应依据电器的设计要求及运用场合进行选择。熔断 器的额定电压必需等于或高于熔断器工作的电压。熔断器的额定电流应依据被爱护的电路及设备的额定负载电流 选择。熔断器的电流必需等于或高于所装熔体的额定电流。熔断器的额定分析实力必需大于电路中可能出现的最大故障电 流。因此依据三相异步电机所给的额定电流计算出电气柜熔断器的 选择范围应是:0.51-0.68A.5. 3.3热继电器的选择(1)额定电流选大
7、一级的.(2)额定值一般为电动机电流的1.7-2倍。6. 3.4中间继电器选择中间继电器结构上是一个电压继电器，但它的触点多，容量大， 是用来转换限制信号的中间元件，在此选用JZC1.-44型和HHP5型。7. 3. 5沟通接触器的选择(1)选额定电压为380V,额定电流40A(2)接触器主触点的额定电压选择应大于或定于负载的额定电 压(3)接触器吸引线圈电压的选择，一般选380V或220V。由于限 制电路比较困难，运用的电器又比较多，为平安起见，线圈的额定电 压可选的低一些。2. 3. 6万能转换开关的选择(1)按额定工作电压和工作电流选用合适系列。(2)按操作须要选定手柄形式和适位特征。(
8、3)按限制要求参照万能开关样本确定触头数量和接线编号。选 择面板形式及标记，在此选HZ5-20/4型。2. 3, 7按钮的选择分别用两个绿按钮和红按钮实现启动停动限制，另有H个绿按 钮对P1.C进行输入限制。电气元件表名称代号型号规格数 量万能转换开 关K220V2个断路器QFDZ47AD63T0. IS 30Ma1熔断器FURT183232A9沟通接触器KMCJ2010AC-15： IOOVADC-B： 30W2中间继电器KAJZC1-44Ui： 660V 1th： 16A6桥式整流TCKBPC25101限制变压器BKBK-50VA一次侧380, 220V 二次侧36, 24大接线端子TXH
9、2600-600V30 片小接线端子TXH2611-60070 片按钮SB1.AY37红绿21主令开关SA1.AY3712 个热继电器FRJRS1.2组合开关QSHZ5-20/420A、 4KW、 380V-1沟通电流表A441.1-A0-15A1沟通电压表V441.1-V0450V1信号指示灯XDXD37绿24小型中间继 电器ZJHH54P24主回路途BV1. 52限制回路途BV0. 75mm2滤油器压差 发迅器YC36V 1.5V4待式压力继 电器DP-633待式电磁阀DT24V DC10油泵电动机MY90S-41. IKW 380V2航空接头30针、10针22. 4系统操作台的平面:第三
10、章柜体内电气线路的安装2.1 安装的打算工作首先了解柜体的造型和设计电器原理图及其主要组成部 件，娴熟驾驭电气原理图对顺当安装、检查调试和故障检修有 很大的帮助。打算好安装工具和检查仪表。2.2 电器限制柜的安装3. 2.1安装电器元件(1)按产品说明书和电器原理图进行电器元件的安装，做 到平安牢靠，排列整齐。(2)电器元件之间的导线连结，接线是依据电器安装接线 图的要求，结合电器原理图中的导线编号及配线要求进行。导 线的标记：爱护导线采纳黄绿双色；动力电路、中性线和中间 线采纳浅蓝色；交直流淌力线采纳黑色；沟通限制电路采纳红 色；直流限制电路采纳蓝色。导线的线号标记及电器原理图和 电器安装接
11、线图相符合，且在每一个由连接的导线的接近端子 处套有标明导线线号的套管。导线的连接步骤： 了解电器元件之间导线连接的走向和路径。依据导线连接的走向和路径及连接点之间的长度，选 择合适的导线长度，并将导线的转弯处弯成90度。用电工工具剥除导线端子处的绝缘层，套上导线的标 记套管，将剥除绝缘层的导线，按电器安装接线端子上的压紧 螺钉并拧紫。八工部导线连接完毕之后进行整理。做到横平竖直，导 线之间没有交叉、重叠且相互平行。3. 2. 2主要元器件的安装1.接触器的安装(1)安装前先检查接触器线圈的电压，然后检查接触器各 触头，经过检查其电压及限制电源的电压相符，各触头接触良 好没有卡阻现象，最终将铁
12、心及面上的防锈油擦净。(2)安装时，接触器的底面及安装面平行，倾斜度应小于 50 o o(3)安装过程中，不能使螺钉、垫圈等零件落入接触器内， 以免造成机械卡阻和短路。2.热继电器的安装(1)先检查其性能，结果正常。(2)安装实现擦净触头面的尘污，以免影响热继电器的性 能。(3)热继电器出线端的连接导线按规定要求选配。3.中间继电器的安装(1)安装前线检查继电器线圈的电压，然后检查继电器各 触头，经过检查其电压及限制电源的电压相符，各触头接触良 好没有卡阻现象。最终将铁心及面上的防锈油擦净。(2)安装时，接触器的底面及安装面平行，倾斜度应小于 50o o(3)安装过程中，不能使螺钉、垫圈等零件
13、落入接触器内， 以免造成机械卡阻和短路。3.3电器限制柜的安装配线电器限制柜的配线有柜内配线和柜外两种。柜内配线有明配 和暗配、线槽配线等。柜外有线管配线等。这里主要采纳柜内 配线的线槽配线。3. 3.1柜内配线这种配线方式综合了明配线和暗配线的优点。适用线路较 困难、电器元件较多的系统。不仅安装、检查修理便利，且整 个板面整齐美观，它是目前运用较广的一种接线方法。一般采 纳能从正面修改配线的方法,如板前槽配线或板前明线配线,较 少采纳板后配线的方法.采纳线槽配线时,线槽装线不要超过容移的70%,以便安装 和修理.线槽外部的配线,对装在可拆卸门上的电器接线必需采 纳互连端子板或连接器,他们必需
