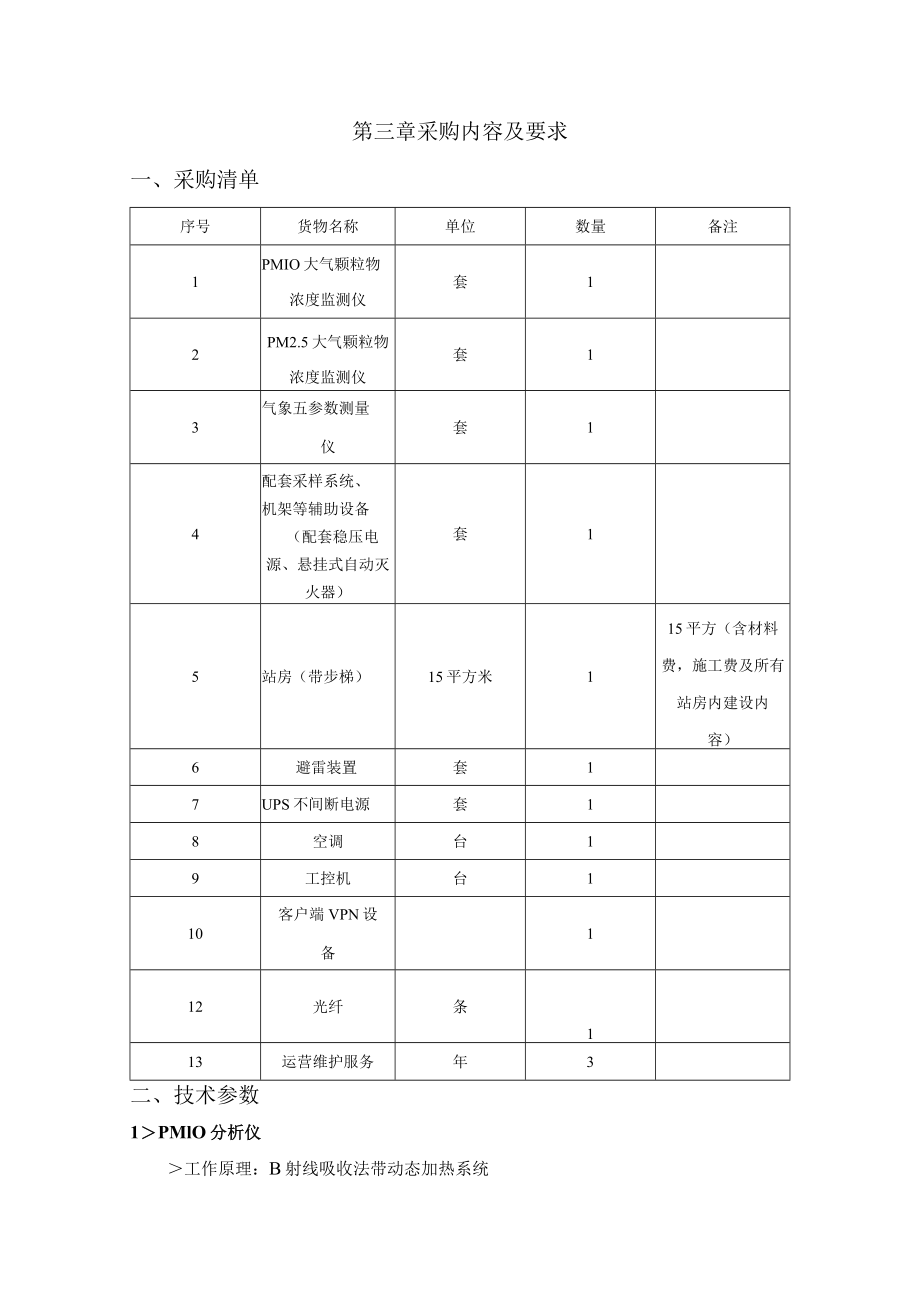

1、第三章采购内容及要求一、采购清单序号货物名称单位数量备注1PMIO大气颗粒物浓度监测仪套12PM2.5大气颗粒物浓度监测仪套13气象五参数测量仪套14配套采样系统、机架等辅助设备（配套稳压电源、悬挂式自动灭火器）套15站房（带步梯）15平方米115平方（含材料费，施工费及所有站房内建设内容）6避雷装置套17UPS不间断电源套18空调台19工控机台110客户端VPN设备112光纤条113运营维护服务年3二、技术参数1PMlO分析仪工作原理：B射线吸收法带动态加热系统基本配置：主机、动态加热采样管（含校准膜、转接头和采样管法兰）、外置采样泵、撞击式PMlO切割器、连接管线等配件、说明书等。采样系统
2、：旋风式采样头须配置符合国际标准的采样头和切割器；采样系统密封，与站房联接具有法兰或其他型式多级防渗水连接。仪器流量测量采用数字传感器，流量控制部分采用了PID精确控制调节阀，在室外温度（-30-60）时准确控制切割器进口流量稳定在16.67Lmino具有室外温度测量，采用数字传输方式保证测量、计算和控制的可靠性。具有远程无线远程传输功能，可同时远程监控仪器内各项参数。具备3个月以上数据的存储能力；仪器断电后，能自动保存数据。恢复供电后能自动启动，恢复运行状态并正常工作。具有防治雨雪潮湿天气影响的除湿干燥器（并经过环境保护部检测，提供环境保护部检测报告证明）。安全性：拥有辐射许可安全证明（厂家
3、负责免费回收B源）测量范围：0-l,000ugm3最小显示单位：0.1ugm3采样流量：16.67Lmin流量稳定性：W1.0%（24小时平均值）平行性：5%校准膜重现性：1%采样记录周期：10-1440分钟仪器采样和检测同位置连续检测方式。能自动判断滤纸上的负重，当负重达到额定值时自动移纸。操作方式：触摸及按键。语言：中英文切换。*PM10切割器具有国家权威部门的检测报告。自己记录校准记录参数K值。数字输出信号：RS232/485数字接口；数字接口至少2个（分别用于本地数采仪、VPN实时传输和智能维护和质控系统接口）模拟输出：DC0-1.OV,0-5,0V,0-10.0V,0-2OmA;产品

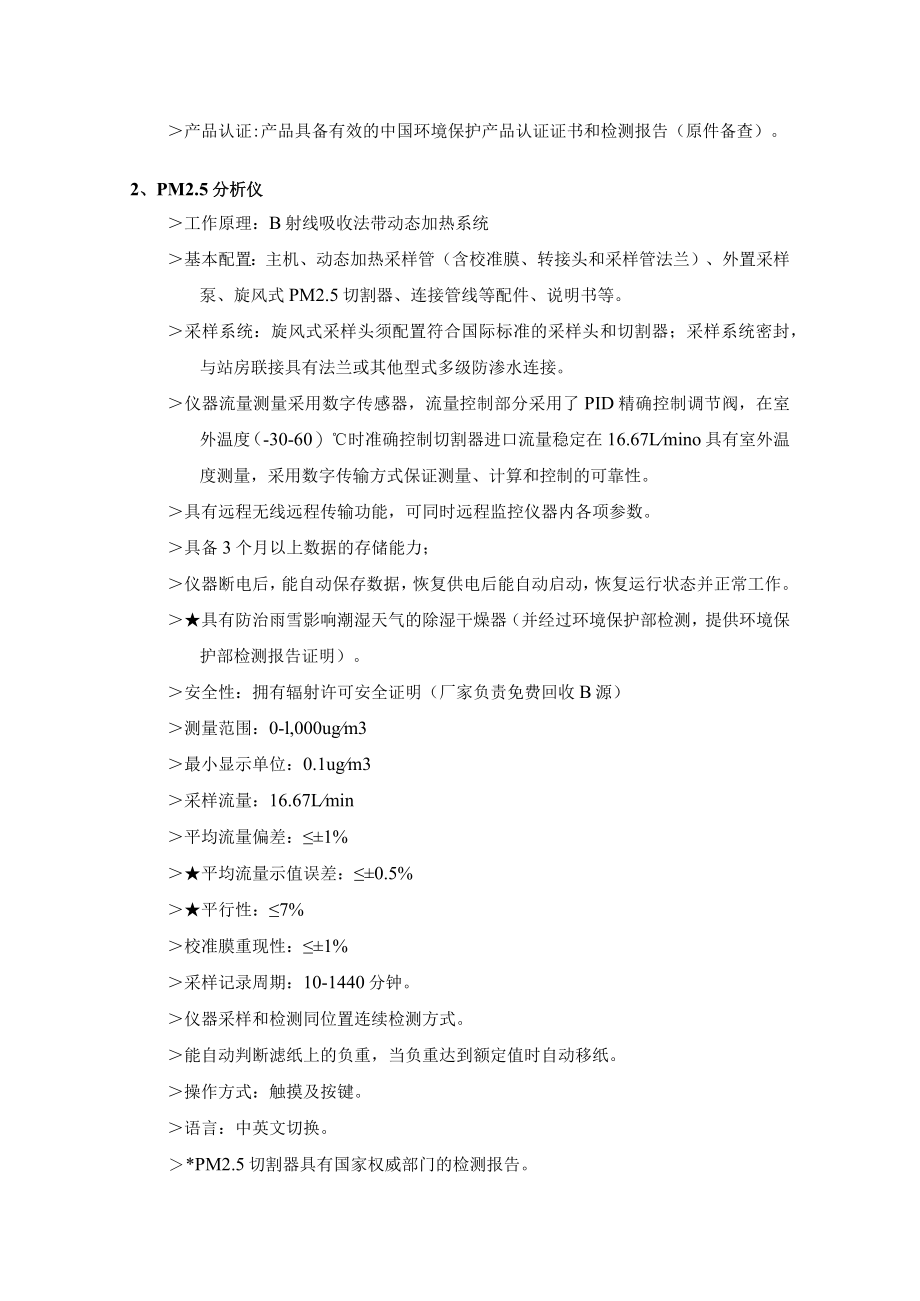

4、认证:产品具备有效的中国环境保护产品认证证书和检测报告（原件备查）。2、PM2.5分析仪工作原理：B射线吸收法带动态加热系统基本配置：主机、动态加热采样管（含校准膜、转接头和采样管法兰）、外置采样泵、旋风式PM2.5切割器、连接管线等配件、说明书等。采样系统：旋风式采样头须配置符合国际标准的采样头和切割器；采样系统密封，与站房联接具有法兰或其他型式多级防渗水连接。仪器流量测量采用数字传感器，流量控制部分采用了PID精确控制调节阀，在室外温度（-30-60）时准确控制切割器进口流量稳定在16.67Lmino具有室外温度测量，采用数字传输方式保证测量、计算和控制的可靠性。具有远程无线远程传输功能，
5、可同时远程监控仪器内各项参数。具备3个月以上数据的存储能力；仪器断电后，能自动保存数据，恢复供电后能自动启动，恢复运行状态并正常工作。具有防治雨雪影响潮湿天气的除湿干燥器（并经过环境保护部检测，提供环境保护部检测报告证明）。安全性：拥有辐射许可安全证明（厂家负责免费回收B源）测量范围：0-l,000ugm3最小显示单位：0.1ugm3采样流量：16.67Lmin平均流量偏差：1%平均流量示值误差：0.5%平行性：7%校准膜重现性：1%采样记录周期：10-1440分钟。仪器采样和检测同位置连续检测方式。能自动判断滤纸上的负重，当负重达到额定值时自动移纸。操作方式：触摸及按键。语言：中英文切换。*
6、PM2.5切割器具有国家权威部门的检测报告。数字输出信号：RS232/485数字接口；数字接口至少3个（分别用于本地数采仪、VPN实时传输和智能维护和质控系统接口）模拟输出：DC0-1.0V,0-5,0V,0-10.0V,0-2OmA;产品认证:产品具备有效的中国环境保护产品认证证书和检测报告（原件备查）。3、气象仪（五参数）设备用途：用于气象5参数的测定配置：温度、压力、湿度、风向、风速功能特点：采用美国Airmar科技公司超声波五参数一体化气象站，它融7个传感器于一体，结构小巧紧凑，重量轻，安装便捷。工程塑料外壳，不易受到雷击。具有完全防水、抗化学物腐蚀及抗紫外线功能。电容式传感器测量相对
7、湿度，负温度系数热敏电阻测量温度，具有温度补偿的压力传感器测量大气压，4只超声波探头测风向风速。每种传感器有模拟信号和数字RS232/485输出。超声波风速风向传感器测量稳定、精度高、免维护、使用寿命长。用于固定气象传感器的气象杆或气象塔其垂直高度3米、5米、8米可选（根据监测平台离地面高度）。安装相应的气象传感器后，能承受12级以上的风力。（6）技术参数：风速 测量原理：超声波； 测量范围：O60米/秒； 精度：0.3米/秒或3%,以较大值而定（035米/秒），5%（36-60米/秒）； 分辨率：0.1米/秒。风向 测量原理：超声波 测量范围：0360。 精度：2。 分辨率：1。大气压力 测
8、量范围：300120OhPa 精度：1hPa大气温度 测量范围：-40+70 精度：0.2C相对湿度 测量范围：0100%RH 精度：2% 防护等级：IP66 平均无故障时间:超过20年（在此期间内发生故障,我方免费维修） 平均维护时间：小于30分钟降雨量 分辨率：0.01mm 滴落颗粒尺寸测量范围：0.35mm 降雨量在线监测雨量，降雨开始1分钟相应4、计算机、数据采集软件性能特点：兼容性：具有导轨和助拔装置，兼容公司EPE新主板整机加强：机箱两侧压有加强筋，很大程度上提高了机箱强度开盖方便：箱盖后部开有握手位，方便箱盖抽拉方便防尘网的更换：防尘网框抽拉部位结构设计有导轨，方便抽拉更换防尘网
9、EMC：光驱部位折边设计，与机箱紧密贴合，抗幅射能力加强技术参数：A数据采集传输系统（子站端）工控机及接口扩展模块：CPU：主频3.0GHz以上内存：4G以上A硬盘：1T/7200R以上A标准配置14个RS232通信口或以上，2个RJ45口或以上A机箱：19寸4U工业机箱（带PS-7271B工业电源）操作系统：预装windows2003server专业版以上A键盘及显示器：通用型104键键盘，液晶显示器1024*768像素以上接口扩展模块：视站点仪器设备配置与集成情况选择如下接口模块（RS232接口模块、AD转换模块4017+、ADAM4520）A软件执行规范：系统统计与报表符合环境空气质量指
10、数（AQl）技术规定（试行）、（HJ633-2012）s环境空气质量标准（GB3095-2012）环境空气质量评价技术规范（试行）（HJ6632013）相关规范。功能:实现子站所有分析仪监测值数字量、电参数直接传输到子站数据采集软件中，无需信号转换。A现场数据查询功能，不仅能够查询一定时间段的历史数据，而且能够查询小时均值、日均值、月均值和年均值，并且可转化为浓度趋势图形显示，便于用户了解各个监测参数随时间的变化趋势。A数据的导入、导出功能，能够将一定时间段的历史数据能利用USB接口方式进行导出，不但可将此数据导入到中心站软件，实现数据的转存，还能单独以EXCEL或文本格式保存。A数据采集时间
11、周期2-60秒内可设定,最小存储时间W5分钟,可储存10年以上的小时平均值和各仪器电参数等资料，同时保存相应时期发生的有关校准、时间记录。A实现远程控制、校准或定时自动校准监测仪器等功能。支持一对多方式发送数据。时钟可与中心站自动对时,支持与之相匹配的网络通讯（包括INTERNET）,并可以实现主动定时上传采集的监测数据和系统各仪器的状态参数。A远程自动控制功能，利用中心站软件可以对采集仪发送命令，实现对监测仪器的远程控制。A开机自动运行功能，当停电或仪器重新启动后，无需要人工操作，数据采集仪软件能够自动运行。5.1、 站房（含避雷、空调、稳压电源、VPN、灭火器等附属设备）标准站房布局用于现
12、场工程人员检查站房施工单位是否按照要求对配电柜、灭火器、换气扇、空调、稳压电源等辅助设施进行安装、布置；同时指导现场工程人员按照布局安装系统，保证站房内部的整洁、美观。5.2、 避雷装置：（D防雷装置的避雷带、引下线及杆塔等金属材料，需先经调直后安装的、引下线支持卡子的间距要均匀，引下线转弯处弯曲半径不小于IODo（2）避雷引下线与建筑物的其他金属部分不能满足S0.3R0.Ihx时，应做好相互连接；（3）避雷引下线在地面以上1.7米长的一段，用角钢或硬塑料管保护。采用2支及以上引下线时，应在距地1.8米处做断接卡子，供测量接地电阻使用。（4）基础的四周均埋设在土壤中0.8米以下，并且基础内的钢
13、筋具有贯通性连接（绑扎或焊接）同时自然形成闭合环路。（5）直接埋入土壤中的所有接地装置的各种金属件应镀锌，锌层要均匀。（6）接地装置的安装要求：接地体的埋设深度应在冻土层以下并应大于0.8米；垂直接地体的长度不应小于2.5米，除设计图另有要求外，间距一般为5米。（7）站房内供电电源分别安装高压三相四线B+C级电源防雷器和低压单相二线B+C级电源避雷器，工控机内供电前端自备复合型B+C级电源防雷器，通讯线路安装信息线路保护器。(8)站房内要有电源系统、通道和信号系统、接地系统的防雷设计。5.3、 空调：机房专用，2P冷暖来电自启动柜机.5.4、 控机及接口扩展模块：采用可靠性极高的工业控制计算机
14、系统采用便于安装的标准机箱(4U标准机箱较为常见)机箱采用钢结构，有较高的防磁、防尘、防冲击的能力机箱内有专门电源，电源有较强的抗干扰能力机箱内有专用底板，底板上有PCl和ISA插槽CPU：IntelCore四核，主频：4.0Hz,内存：8GB,硬盘：IT,串口：RS-232*12,液晶显示器：19英寸液晶，1024*768像素，通用型104键键盘机箱：19寸4U工业机箱(带PS-7271B工业电源)操作系统：预装WinclOWSXP接口扩展模块：视站点仪器设备配置与集成情况选择如下接口模块(RS232接口模块、AD转换模块4017+、ADAM4520)5.5、 VPNVPN加密速度不低于54Mbp;同时支持IPSEC、SSL两种主流VPN协议，自由分配VPN授权，符合国密办IPSecVPN标准，同时支持200个SSLVPN并发访问；设备IPSec最大并发客户端数量和隧道数量均大于1500个；主机3个LAN口；IPSecVPN转发延时:0.3-0,5ms;与中国环境监测总站及省市空气数据平台完全兼容。6、UPS不间断电源输入特性电压
